技术方案深度解析 | 远程操控消控室所有功能

消控室远程操控-并联键盘（笔者看到唯一全控）

并联键盘——唯一真正实现 100% 功能覆盖的远程控制方案
各地单人值班政策明确要求"能远程操作所有控制功能"。如何做到不破解、不改代码、不改协议，却实现面板上每一个按键的远程等效操作？答案就是——并联键盘。

1  技术原理——搭个并联开关

火灾报警主机的面板键盘，电气并联路线的做法很直白：在键盘排线的行列交叉点上，并联一组继电器的无源干接点，按照原有主机的矩阵键盘或独立按键电气逻辑，平时与原主机处于电气隔离状态，控制时，通过隔离开关实现现场手动按下的操作效果。

继电器吸合 = 按键被按下；释放 = 按键松开。触点与主机电路电气隔离。真人手指和远程继电器，就像并联的两个开关按钮——主机"看"到的电气现象完全一样，它分不清是人按的还是远程按的。

因此，主机的软件、固件、通信协议，一个字节都不用读、不用改。面板上能按的键——消音、复位、手/自动切换、屏蔽、总线盘、多线盘启停——全部都能远程模拟，功能覆盖率 100%。

这正好对上各地单人值班政策的硬要求："能远程操作所有控制功能"。

2  国网定制的并联键盘

国网科技的本套解决方案，通过对受控消防主机受控按键部分的电子电路分析和测试验证，梳理控制线路与各受控按键的逻辑对应关系，然后结合消防主机的空间布局，设计与之相适配的控制板（螺丝孔都是一对一），通过多线并联连接的方式连接控制板与受控按键控制电路板，从而实现受控按键控制板对应按键的数字化指令控制。

根据消防主机不同功能区域的按键控制板类型不同，分别定制与之相匹配的按键控制板，然后通过FCS 现场总线的方式将各个控制板连接至数据传输模块，从而实现消防主机各功能区域功能的集中控制。

控制板收到逻辑控制指令后，向消防主机受控按键发送控制电信号，模拟人员操作按键的操作，从而实现对消防主机的控制。

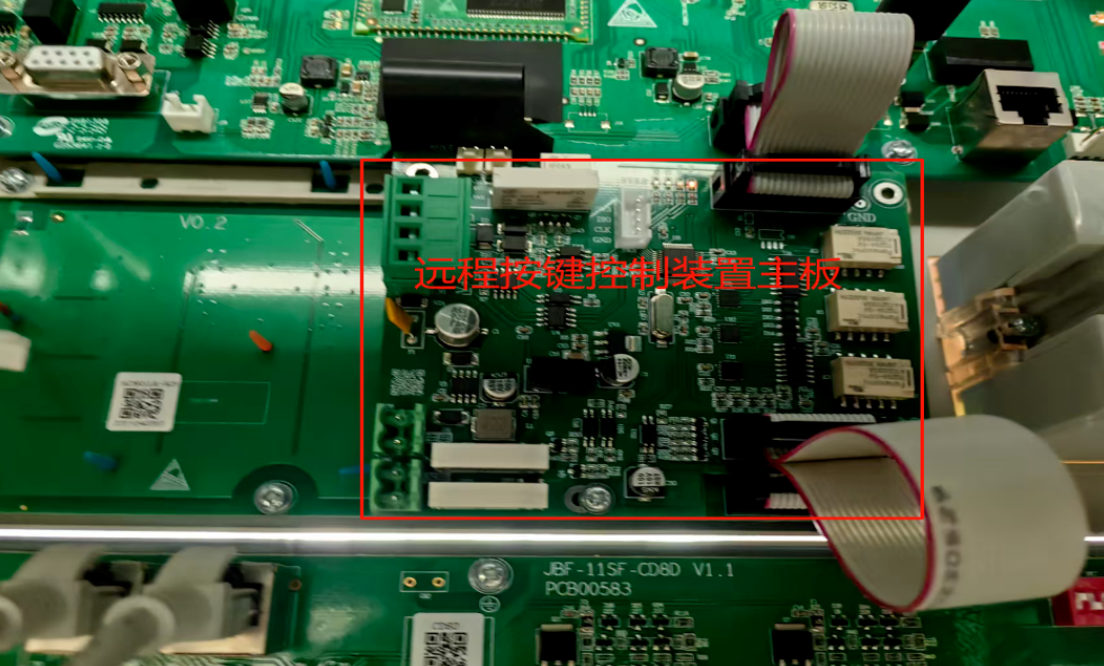

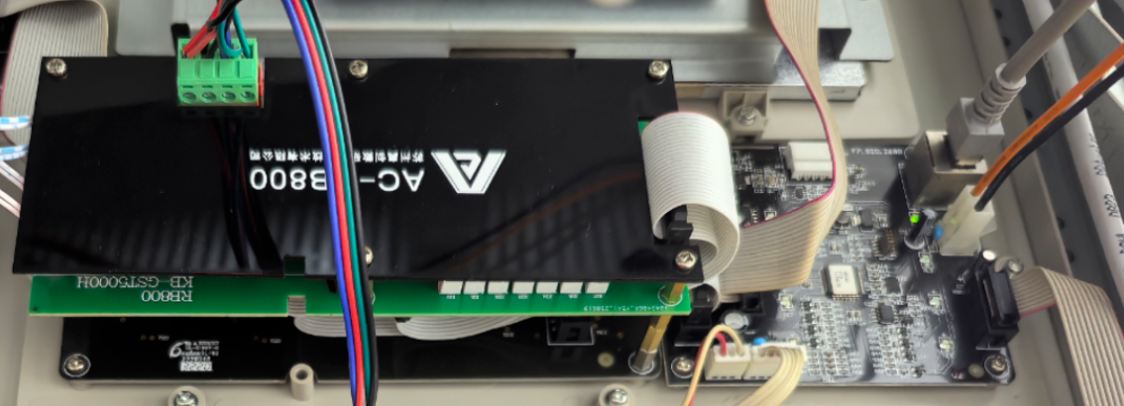

▼ 两种连接方式（排线插拔 / 焊接干接点） ▼

最终因为主机的设计不同，一部分主机通过排线拔插就可以和主机连接，一部分需要焊接几个干接点（已被高度集成化）。

3  对控制柜及强启柜的控制

可通过模块化的控制板接原有控制柜或者强启柜的按钮继电器，接入到远程控制的远程控制柜中。

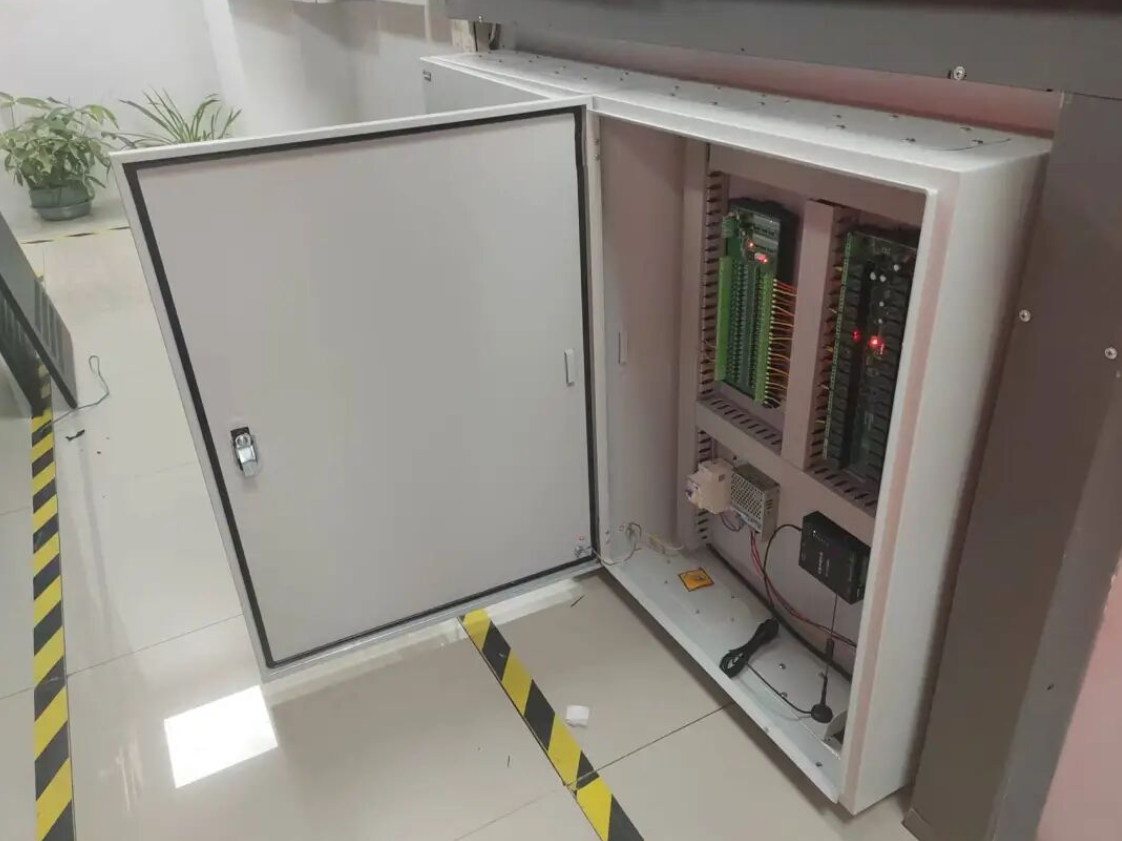

▼ 独立远程控制柜实物图 ▼

4  对主机影响

关于固态继电器的更多科普，可搜索"百度百科：固态继电器"。

5  效果如何？

符合法规——符合新发布的地方消防条例，对消控室所有功能进行全部控制。

响应极速——电信号的速度毋庸置疑，这已经是最快的响应方式。

不限品牌——只要能被人手按，就能被模拟。无论什么品牌型号，一视同仁。

可靠性可控——依赖做板公司的水平、继电器质量和施工工艺。选择靠谱的供应商即可。
