消控室远程操控-机械臂方案（三轴 / 六轴）

机械臂方案——滑轨式三轴与六轴，两种思路殊途同归
既然并联键盘能做到 100%，那有没有另一种思路——不拆机、不接线、不破解协议，直接"模拟人手"去按按钮？有，就是机械臂。具体落地又分两条技术路线：滑轨式三轴和六轴关节臂，各有优劣。

1  共同原理——用机器手指替你按按钮

两种机械臂方案的核心思路完全一样：造一只机器手，装在消防主机面板前面，远程指挥它去按对应的按钮。和并联键盘的逻辑一样——主机看到的仍然是"按键被按下"的物理动作，软件、固件、协议一概不动。

从原理上看，只要面板上能被人手按的键，机械臂理论上都能按——消音、复位、手/自动切换、屏蔽、总线盘、多线盘启停，功能覆盖率同样高，但是暂时解决不了消防电话打通的问题。

类比：并联键盘是"在电路上并一个开关"，机械臂是"在面板前放一只手"。殊途同归，都是在物理层面模拟按键动作，都不碰软件和协议。区别在于：一个在电路里，一个在空间里。

2  方案 A：滑轨式三轴机械臂

结构简单 / 成本较低 / 适合平面面板

滑轨式三轴机械臂，学名叫直角坐标机器人（Cartesian / Gantry 型）。它的结构很像3D打印机的运动机构：两根水平导轨构成X轴，一根纵向滑轨跨在X轴上做Y轴运动，Y轴滑块上再装一根上下运动的Z轴，Z轴末端安装按压触头。

远程发来指令"按下第3行第5列的消音键"，三轴电机同时运动，触头定位到目标按钮正上方，Z轴下行完成按压，回位。

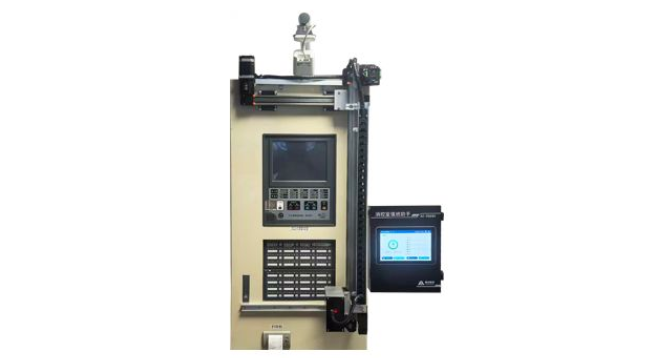

▼ 滑轨式三轴机械臂示意图 ▼

优点

结构简单可靠——三个直线轴，运动逻辑就是"走到坐标→下压→回位"，没有复杂的关节角度计算。运动部件少，故障点也少。

定位精度高——直线导轨+步进电机的定位精度通常可达±0.1mm，按钮间距一般不小于10mm，绰绰有余。理论上精准度很高，但是实际使用中就是有问题，市场上目前没有见到没问题的，别吹牛。

成本可控——直线模组是工业标准件，价格透明，一套三轴滑台系统的硬件成本远低于六轴关节臂。适合大规模部署。

编程简单——只需标定每个按钮的（X, Y, Z）坐标，发指令时直接调用坐标即可。不需要逆运动学求解。

局限

只能覆盖平面——三轴滑台只能在一个平面上运动。如果消防主机的按钮分布在不同角度的面板上（如L型面板、有斜面），需要安装多套滑台或增加旋转轴，复杂度上升。

体积大占空间——三轴滑台需要一个比面板面积略大的框架来安装导轨，整体凸出面板前方20-30cm。消控室空间本来就紧张，滑台框架会挡住值班人员的操作通道。同时：消控室验收规范中，主机前面不能有障碍物，也是有违规点。

逐台标定坐标——每台主机的按钮位置不同，安装后需要逐个标定坐标。虽然有标准件支撑，但不同品牌主机的面板尺寸差异大，导轨长度和安装位置需要定制适配。

无法避让障碍物——如果面板前方有旋钮、拨码开关、凸起的指示灯等障碍物，Z轴触头可能在运动过程中碰到它们。直线运动没有"绕过去"的能力。

3  方案 B：六轴关节臂

灵活度高 / 可多角度按压 / 成本较高

六轴关节臂就是大家常见的工业机器人形态——底座+六段关节臂，像人的手臂一样有肩、肘、腕，末端装一个橡胶触头。六个伺服电机分别控制六个关节角度，末端触头可以到达工作空间内的任意三维坐标，并且可以从不同角度接近目标。

远程发来指令，六轴臂的控制器做逆运动学计算，规划关节运动路径，末端触头绕开障碍物，精确到达按钮位置完成按压。

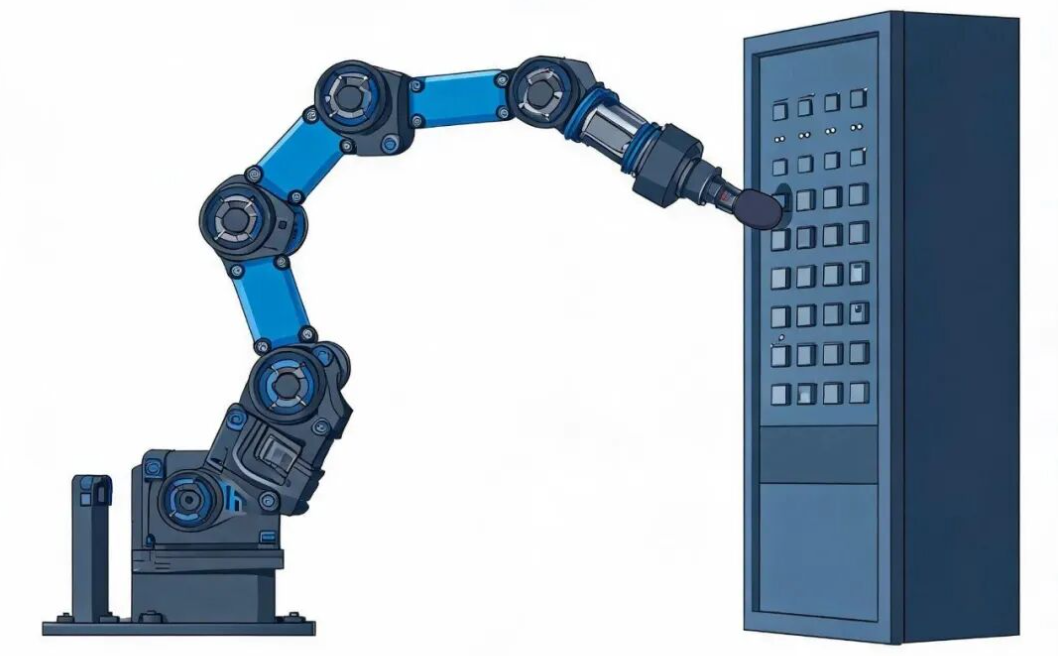

▼ 六轴关节机械臂示意图 ▼

优点

灵活度极高——六个自由度意味着末端可以从任意角度接近按钮。不管面板是平面、L型、有斜面，还是按钮前面有障碍物，六轴臂都能"绕过去"按到目标。

覆盖多块面板——六轴臂的工作范围是一个球体空间，一台臂可以覆盖主机面板、总线盘、多线盘等多块不同角度的 panel。不需要像三轴那样每块面板装一套。

安装灵活——可以固定在主机机柜侧面的支架上，也可以落地安装，甚至倒挂安装。对消控室的空间布局适应性更强。主机的重量稳不稳定也很关键。

可扩展力控反馈——六轴臂通常标配力矩传感器，可以精确控制按压力度，避免压坏按钮。同时可以通过力反馈确认按钮是否真正被按下。

局限

成本高昂——六轴工业机器人单台价格数万到十几万不等，远超三轴滑台方案，更远超并联键盘。消防主机有多块面板时虽然可以少装，但总成本仍然很高。（如果使用的是教学用具一万多的，请购买者找商家索要机械臂供应商的证据，以防后续问题）

编程复杂——需要逆运动学求解、路径规划、碰撞检测。每台主机的按钮位置标定后，还要针对每条运动路径做安全校验，确保运动过程中不会碰到面板上的其他部件。开发周期长。

机械可靠性挑战——六个关节意味着六个减速器、六个伺服电机、六组线缆。任何一个关节出问题，整台臂就趴窝。消防场景要求7×24待命，对工业机器人是很大的考验。

运动安全风险——六轴臂运动范围大，如果有人在值班时不慎进入臂的运动空间，可能造成碰撞伤害。需要加装安全围栏或光幕，进一步增加成本和空间占用。

滑轨三轴 vs 六轴臂：怎么选？

选型建议：如果主机面板是规整平面、按钮排列整齐，选滑轨式三轴——便宜、可靠、够用。如果主机有多块不同角度的面板、按钮布局复杂或有障碍物，选六轴臂——灵活但贵。实际项目中，两种方案的成本和可靠性都远不如并联键盘，只能作为并联键盘无法安装时的替代方案。

4  对主机影响（两种方案相同）

5  效果如何？

机械臂方案效果总览

功能全覆盖——理论上面板能按的键，机械臂都能按，满足"所有功能"的政策要求。

不碰电路不碰协议——纯物理操作，和并联键盘同等安全。

成本高昂——六轴机械臂，单套造价均高于并联键盘。

机械可靠性待验证——运动部件多、故障点多，消防场景对可靠性要求极高。

响应慢于电信号——机械运动需要时间，无法达到电信号级的响应速度。
