方案速览

地下综合管廊是城市的“生命线”，也是消防的“隐秘死角”——空间狭长封闭、电缆密集、火势蔓延快、人员扑救难。本方案以缆式线型感温火灾探测器（感温电缆）实现全线连续测温预警，以悬挂式超细干粉灭火装置实现全淹没快速灭火，通过组网联动打通“探测—报警—灭火”全链路，为管廊提供无人值守、断电可用的自动消防保护。

一、地下管廊消防的三大痛点

①环境险：狭长封闭，火势烟气蔓延快，人员扑救难度大；

②损失重：管廊本体与管线造价高昂，灾后损失难以估量 ；

③隐患隐：故障多藏于线缆内部，早期过热无明显征兆，人工巡检难发现

二、一体化方案架构：探测层—灭火层—联动层

一体化方案不是设备的简单堆叠，而是"探测层+灭火层+联动层"三层协同，各司其职、环环相扣，实现从预警到灭火的全流程自动化响应。

（一）探测层：缆式线型感温火灾探测器

系统由感温电缆、信号处理单元、接续部件共同组成。感温电缆本身即是传感器，紧贴电缆表面敷设，可实现全路径无间断连续测温。

（二）灭火层：悬挂式超细干粉灭火装置

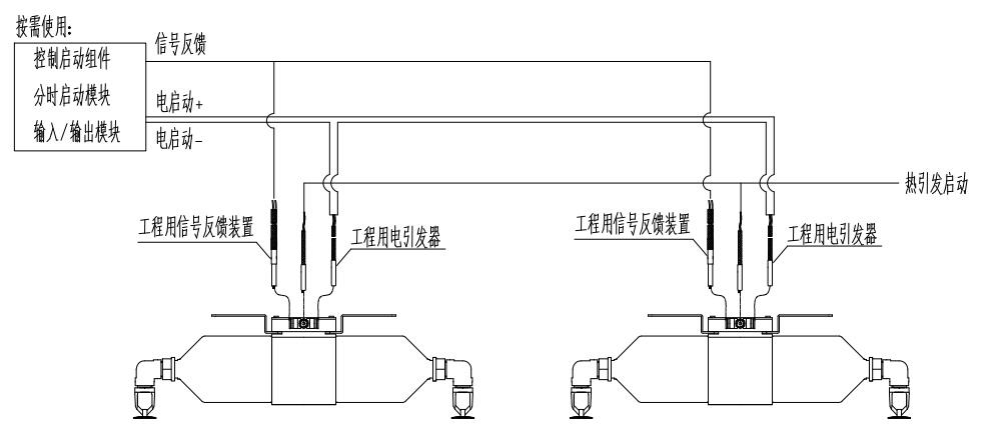

装置充装ABC类超细干粉，灭火效能达普通干粉的6~10倍，喷射后快速弥漫、全淹没覆盖，兼具降温、隔氧、抑制复燃三重作用。支持热引发启动与电启动两种启动方式。

可选配智能控制组件，实现分时启动与泄露反馈，把传统人工巡检升级为数字化智能运维。

（三）联动层：组网与集中监控

感温电缆回路经信号处理单元、输入模块接入火灾报警主机或PLC控制柜；多个回路、多个舱段可通过信号总线（传输距离2km以内）或光纤环网组网，在集中控制站统一管理。

火警一经确认，同步触发声光报警、联动灭火装置启动、反馈报警与灭火状态，全链条无需人工干预，做到“早发现、早报警、早处置”，避免人工确认带来的响应滞后。

三、典型工况与标准化安装

l 感温电缆敷设

场景一：电缆隧道、电缆沟

适用：管廊长距离线缆集中敷设区域

安装方法：电压差异化贴合敷设

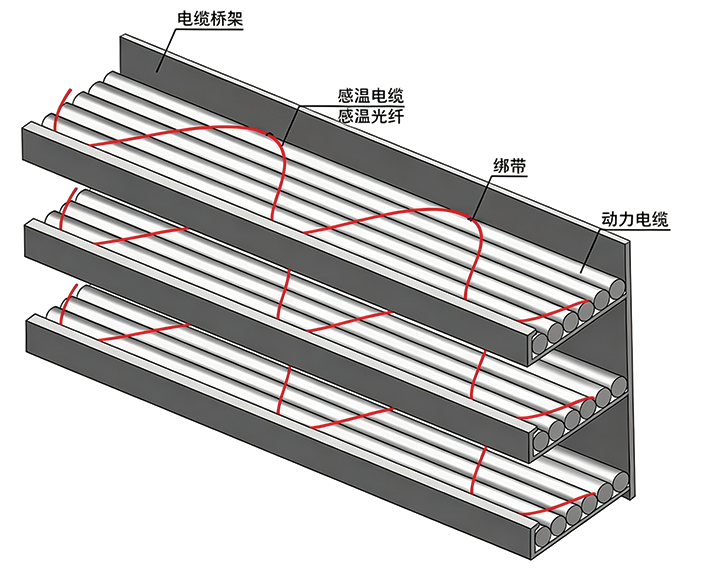

感温电缆沿电缆表层全程贴合敷设，按电压等级差异化施工：

·110kV及以上高压电缆单缆独立捆绑敷设，保障测温精度；

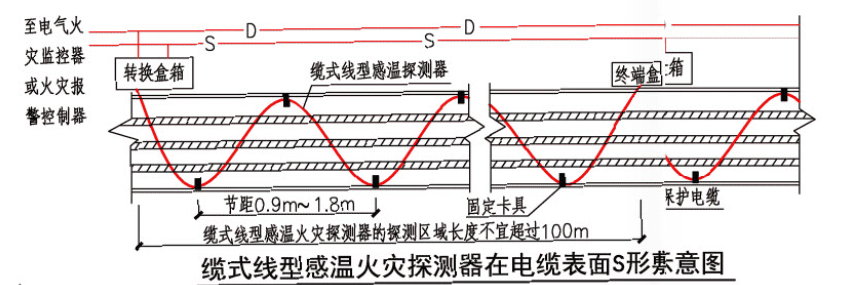

·110kV及以下电缆采用S型贴敷，单周期长度≤1.8m，提升慢速过热监测灵敏度，实现长距离无盲区监测。

场景二：高压电缆接头

适用：高压电缆接头、线路接驳及分支等过热高发点位

安装方法：接触式缠绕盘环敷设

感温电缆在接头位置紧密缠绕盘环，与表层无间隙贴合。

场景三：电力舱、电缆竖井及设备夹层

适用：竖向狭长、拐角多、线缆密集的管廊电力舱、竖井及设备夹层

安装方法：全域S型贴合敷设

采用S型贴合敷设并以扎带固定，适配竖向、拐角复杂工况，减少立体监测盲区，保障狭小密集区域测温稳定可靠。

l 灭火器布置

不同区域，不同布置规范，通过标准化定点布设，实现管廊全域精准灭火防护。

场景一：管廊全域常规区域

适用：电缆隧道、电缆沟、综合管廊电力舱等主体区域

布置方法：舱段分区定点布设

按舱段划分独立防护分区，喷头对准桥架、线缆密集区、接头段、配电箱等风险点。装置采用膨胀栓垂直悬吊安装，固定牢固无倾斜。

场景二：狭小封闭特殊区域

适用：配电柜、接线箱、密闭设备夹层等狭小空间

布置方法：小型装置点对点精准布设

配套专用小型超细干粉灭火装置，采用点对点安装方式，适配狭小密闭空间

四、更早、更快、更稳、更省

1. 探测"更早"：无间断测温，过热即预警

感温电缆紧贴电力电缆沿程敷设，可精准识别接头松动、局部过载、绝缘老化引发的早期过热；自带开路 / 短路自检，火警与故障信号独立输出，适配管廊无人值守场景。

2. 灭火“更快”：双模式双保险，断电也能响应

超细干粉灭火效能为传统干粉的 6~10 倍，全淹没覆盖电缆桥架、接头密集区、配电箱等风险点；支持双模式启动，即便管廊全线断电也能自主灭火，快速遏制火势蔓延。

3. 运行“更稳”：高防护抗扰，长期稳定可靠

设备适配地下管廊严苛工况，外壳防护等级达 IP65，耐受高湿、凝露、积水环境；通过权威抗电磁干扰检测，贴近高压电缆敷设无误报，运行稳定。

4. 维护“更省”：组网联动管控，远程降低成本

支持多舱段、多回路组网集中监控，可联动多台装置同步响应，具备泄露反馈与远程状态监测，大幅减少人工巡检频次与运维成本。

五、全国多个项目稳定运行

方案已在国内众多地下管廊与电力隧道项目中落地，历经实地工况验证，运行稳定可靠：

·宁夏银川城市地下综合管廊项目

·安徽淮北龙山路综合管廊工程

·湖北恩施龙凤新区综合管廊一期项目

·武汉天河机场城市地下综合管廊项目

向深而行，守护不止

从绵延数公里的管廊廊道,到隐蔽狭小的电缆竖井与夹层,地下空间的防火防护,容不得半点疏漏。

中阳消防以"线型感温探测+超细干粉灭火"一体化方案为核心,以合规标准为底线、成熟工艺为支撑、远程运维为延伸,为每一寸地下空间织起"早预警、快处置、强协同、稳运行"的安全网。

技术向深而行,守护从未止步。如果您的管廊、隧道或电力系统正在规划消防方案,欢迎联系我们,获取定制化方案与落地项目案例资料。

附：合规依据，严格对标行业标准

方案设计与设备选型严格对标现行国家规范，满足工程验收要求，核心执行标准包括：

GB/T 50838-2015（2024 年版）《城市综合管廊工程技术标准》；GB 50116-2013《火灾自动报警系统设计规范》； GB 50347-2004《干粉灭火系统设计规范》；GB 16280-2014《线型感温火灾探测器》；GB/T 51274-2017《城镇综合管廊监控与报警系统工程技术标准》。
