一、产品背景

贮压型悬挂式超细干粉灭火装置应用广泛，中大型防护区域常采用多台联动组网。但多台装置同时启动容易造成瞬时功率过载、线路压降超标等问题，干扰同回路其他消防设备正常运行。

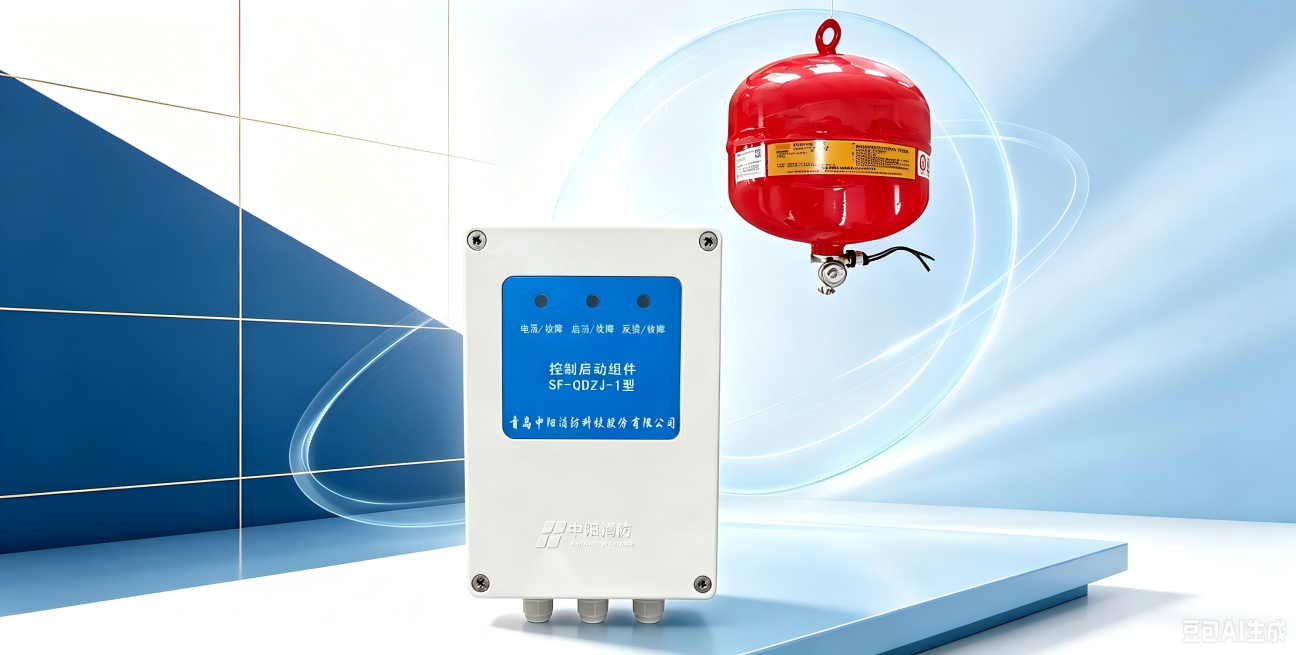

中阳消防推出 SF-QDZJ-1 型控制启动组件，依托分时延时启动技术，有效解决多台干粉装置同步启动带来的系统风险。

二、产品特点与核心技术

1. 核心产品特点

· 分组延时启动，稳定降功耗

配置 2 路独立输出，单路最多串联 8 具灭火装置，两路间设 1s 启动延时，有效削减电流峰值、规避线路压降；内置恒流输出模块，单路 2~24Ω 负载阻抗自适应，装置数量可按需灵活配置，无需额外调参。

· 全链路监测，状态可视化

内置故障报警逻辑，可识别控制回路断路 / 短路、电引发器故障；支持泄压泄漏报警、喷放完成反馈双信号采集，搭配电源、控制、故障、反馈分类指示灯，运维人员可快速识别运行状态、排查故障。

· 宽温宽湿适配，工况适应性强

支持 -40~50℃宽温工作，耐受 95% RH 高湿环境，适配室内外、地下管廊、工业厂房等各类复杂工况。

· 双模式兼容，对接更便捷

支持有源、无源两种启动信号输入；有源回路接入有源启动信号，无源端子预设 15KΩ 并联电阻适配逻辑，兼容主流无源干接点信号，现场接线无需额外配件，可快速对接各类火灾报警控制器及工业控制系统。

三、主要技术参数

四、安装与接线方法

本设备属于消防专用控制设备，必须由经过专业培训、熟悉本说明书的技术人员进行安装调试；严禁带电开展安装、检修作业。

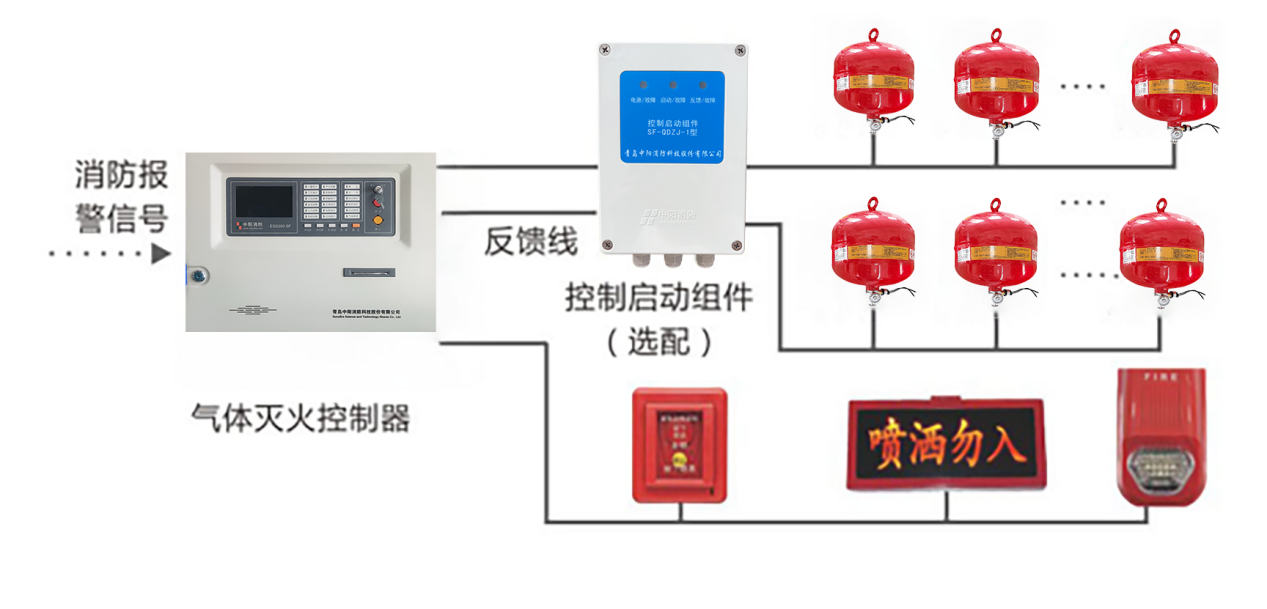

1. 接线与配置规则

· 回路配置规则：单台组件可控制 2 组灭火装置，每组最多串联 8 具，可根据现场防护需求进行配置；

· 线缆选型规则：启动回路宜选用截面积 ≥1.5mm² 的耐火 BV 铜芯电缆；信号反馈线宜选用截面积 ≥1.0mm² 的阻燃 RVS 铜芯双绞线；

· 启动方式规则：有源启动与无源启动二选一接入即可；选择无源启动时，端子上必须并联 15KΩ 电阻。

2. 施工注意事项

· 每组灭火装置的电引发器为串联接线结构，接线完成后务必检测确认回路导通状态；

· 设备安装与存放应做好防水措施，避免阳光直射，远离高温热源。

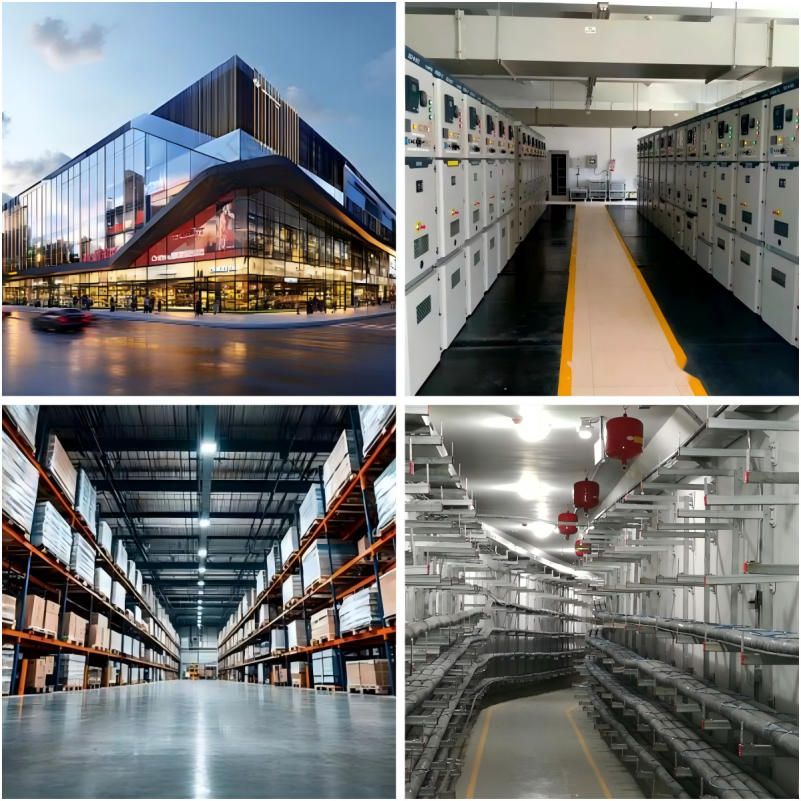

五、应用场景

1. 商业场所

适用于办公楼、商场、酒店的配电室、UPS 机房、档案库房等区域。通过多台超细干粉装置分组延时启动，降低对建筑供电系统的冲击；故障与状态反馈功能可减轻日常巡检值守压力。

2. 仓库与地下车库

大型仓储物流库、地下车库等防护区灭火装置数量多，通过控制启动组件分组启动可降低对消防电源的功率要求；喷放反馈信号可帮助管理人员快速确认灭火动作，提升灾后处置效率。

3. 综合管廊

城市综合管廊等狭长空间温差大、环境湿度高，组件宽温高湿特性可满足现场工况；远程故障监测能力，能够减少巡检频次，提前发现线路异常隐患。

4. 工业厂房与设备间

大型工业厂房及设备间，灭火装置需与生产控制系统联动；组件支持有源 / 无源双启动模式，可灵活接入各类工业 DCS、消防报警系统，实现可靠联动控制。

六、常见问题

Q1：一台控制启动组件最多可以带动多少具灭火装置？

A：单台组件支持 2 路独立输出，每路最多串联 8 具灭火装置，单台最大可带动 16 具装置；具体数量需匹配回路负载阻抗，电阻不足时需串联电阻进行适配。

Q2：两路输出为什么要设置 1s 的启动延时？

A：设置 1s 延时用于错开两组装置的启动电流峰值，避免同时启动带来的瞬时功率过大、线路压降超标，保障同一回路其余消防设备稳定运行。

Q3：有源启动和无源启动怎么选？有什么区别？

A：根据现场消防控制器的输出信号类型选择即可，两种模式二选一接入。有源启动接入带电控制信号，无源启动接入干接点开关信号；选择无源启动时，需在端子上并联 15KΩ 电阻。

Q4：控制启动组件可以监测哪些状态和故障？

A：可监测三类状态：一是控制回路、电引发器的断路 / 短路故障；二是灭火装置的泄压泄漏报警；三是灭火装置喷放完成反馈；不同工作状态通过对应指示灯的亮灭、闪烁进行区分显示。

注：本文部分内容由AI生成。
