消火栓泵、喷淋水泵的启动方式通常认为有四种，即就地手动启动、自动启动、远程手动启动、机械应急启动和自动启动，就地手动启动和远程手动启动都比较清楚，机械应急启动为辅助启动方式，那么自动启动具体指什么？又是如何实现的？
自动启动又包括连锁启动和联动启动两种形式，连锁启动即消防泵不经过火灾报警控制器发出启泵信号而直接自动启动；联动启动是指消防泵由火灾报警控制器发出启泵信号而自动启动。
一、消火栓泵
《火灾自动报警系统设计规范》GB 50116-2013
4.3.1联动控制方式，应由消火栓系统出水干管上设置的低压压力开关、高位消防水箱出水管上设置的流量开关或报警阀压力开关等信号作为触发信号，直接控制启动消火栓泵，联动控制不应受消防联动控制器处于自动或手动状态影响。当设置消火栓按钮时，消火栓按钮的动作信号应作为报警信号及启动消火栓泵的联动触发信号，由消防联动控制器联动控制消火栓泵的启动。
《消防给水及消火栓系统技术规范》GB 50974-2014
11.0.4消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关，或报警阀压力开关等开关信号应能直接自动启动消防水泵。消防水泵房内的压力开关宜引入消防水泵控制柜内。
《火灾自动报警系统施工及验收标准》GB 50166-2019
4.17.6应根据系统联动控制逻辑设计文件的规定，对消火栓系统的联动控制功能进行检查并记录，消火栓系统的联动控制功能应符合下列规定：
1应使任一报警区域的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号，同时使消火栓按钮动作;
2消防联动控制器应发出控制消防泵启动的启动信号，点亮启动指示灯;
3消防泵控制箱、柜应控制消防泵启动;
小结
1、根据上述规范规定，消火栓泵的连锁启动信号包括：
（1）消火栓系统出水干管上设置的低压压力开关；
（2）高位消防水箱出水管上设置的流量开关；
（3）干式消火栓系统报警阀压力开关。
无论消防联动控制器处于自动状态还是手动状态，上述触发信号均直接启动消火栓泵，即压力开关和流量开关的常开接点直接接入消火栓泵控制柜的控制回路中，压力开关和流量开关动作时，均直接启动消火栓泵，不经过消防联动控制器控制。
2、消火栓泵的联动启动信号
（1）消防联动控制器和消火栓泵控制柜均处于自动状态；
（2）任一报警区域的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；
（3）同时使消火栓按钮动作；
（4）消防联动控制器发出启泵信号，联动启动消火栓泵。

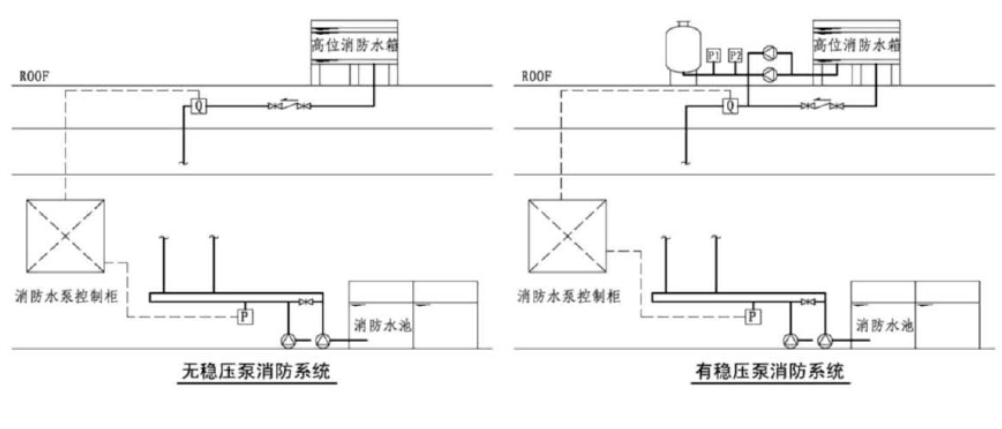

3、控制图示见下图
4、工程做法
工程做法为在联动线路上设置输入/输出控制模块（I/O），模块的动作信号接入消火栓泵的控制回路中，消火栓泵控制柜应处于自动状态。
消防泵主回路及控制回路参见下图。

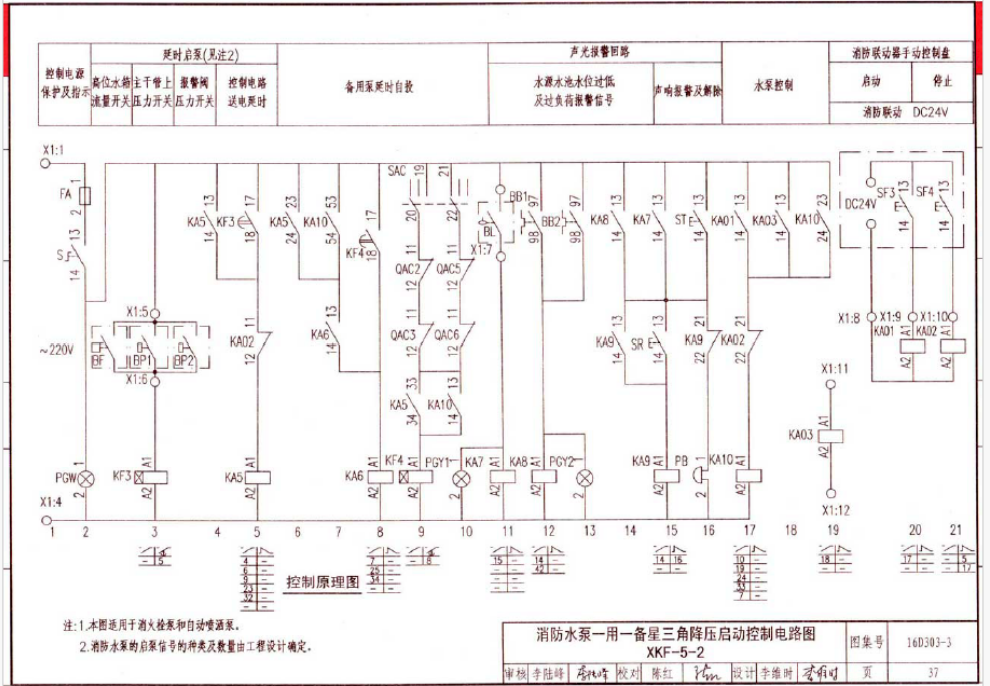

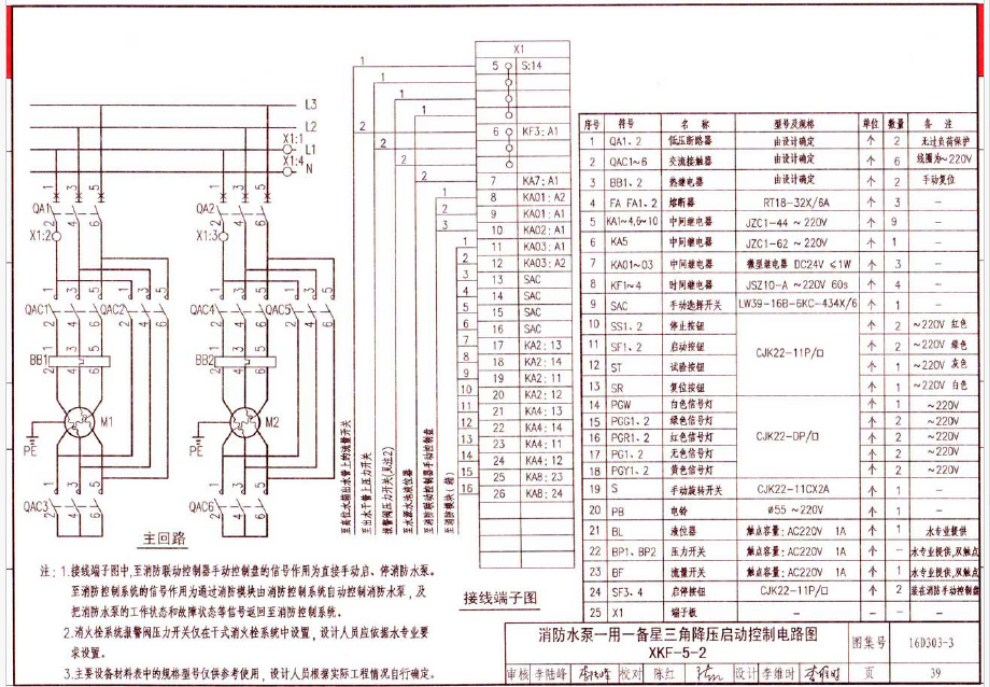

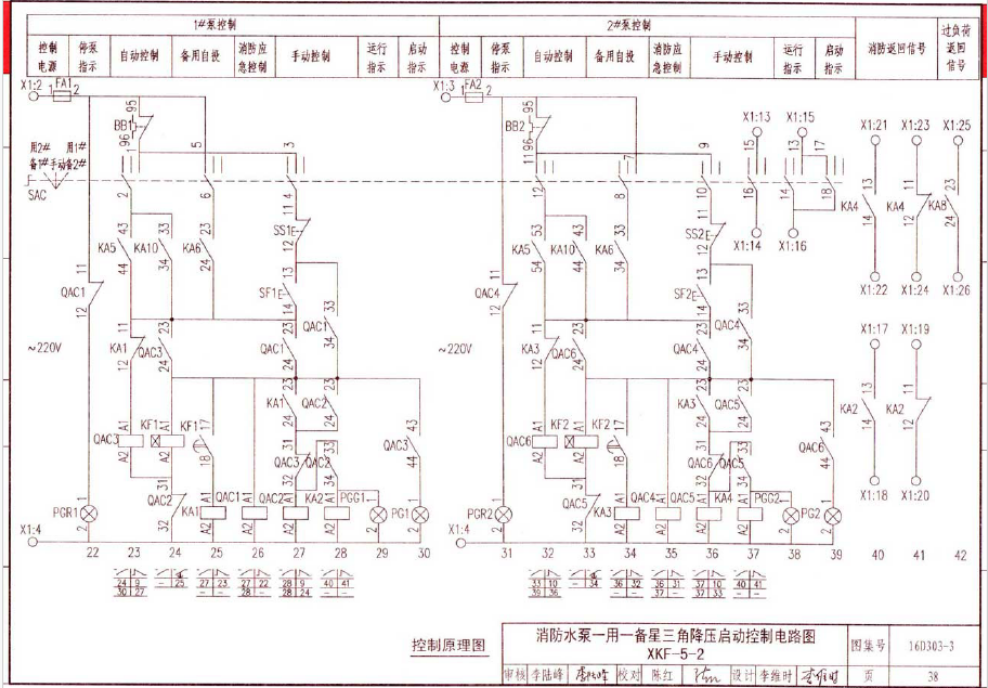

16D303-3常用水泵控制电路图
（以Y-Δ降压启动为例）
二、喷淋水泵
（一）湿式和干式系统
《火灾自动报警系统设计规范》GB 50116-2013
4.2.1湿式系统和干式系统的联动控制设计，应符合下列规定：
1联动控制方式，应由湿式报警阀压力开关的动作信号作为触发信号，直接控制启动喷淋消防泵，联动控制不应受消防联动控制器处于自动或手动状态影响。
《自动喷水灭火系统设计规范》GB 50084-2017
11.0.1湿式系统、干式系统应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。
《火灾自动报警系统施工及验收标准》GB 50166-2019
4.16.5应根据系统联动控制逻辑设计文件的规定，对湿式、干式喷水灭火系统的联动控制功能进行检查并记录，湿式、干式喷水灭火系统的联动控制功能应符合下列规定：
1应使报警阀防护区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火灾报警信号、使报警阀的压力开关动作；
2消防联动控制器应发出控制消防水泵启动的启动信号.点亮启动指示灯；
3消防泵控制箱、柜应控制启动消防泵；
小结
1、根据上述规范规定，湿式系统和干式系统喷淋水泵的连锁启动信号包括：
（1）系统出水干管上设置的压力开关；
（2）高位消防水箱出水管上设置的流量开关；
（3）报警阀组压力开关。
无论消防联动控制器处于自动状态还是手动状态，上述触发信号均直接启动喷淋水泵，即压力开关和流量开关的常开接点直接接入喷淋水泵控制柜的控制回路中，压力开关和流量开关动作时，均直接启动喷淋水泵，不经过消防联动控制器控制。
2、喷淋水泵的联动启动信号
（1）消防联动控制器和喷淋水泵控制柜均处于自动状态；
（2）报警阀防护区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火灾报警信号，使报警阀的压力开关动作；
（3）消防联动控制器发出启泵信号，联动启动喷淋水泵。

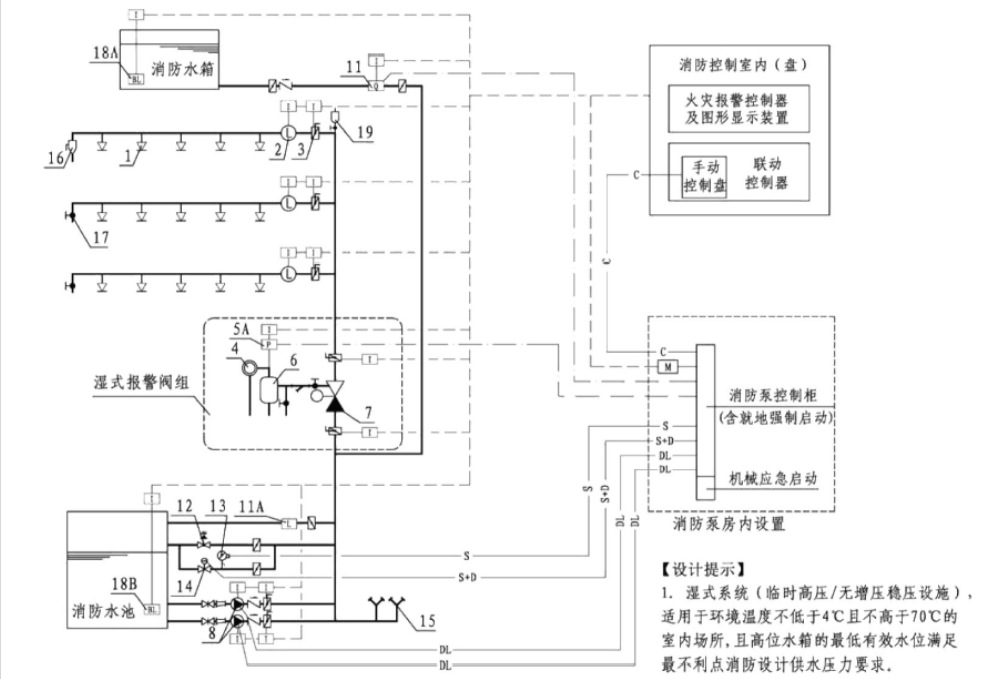

3、湿式系统组件示意图

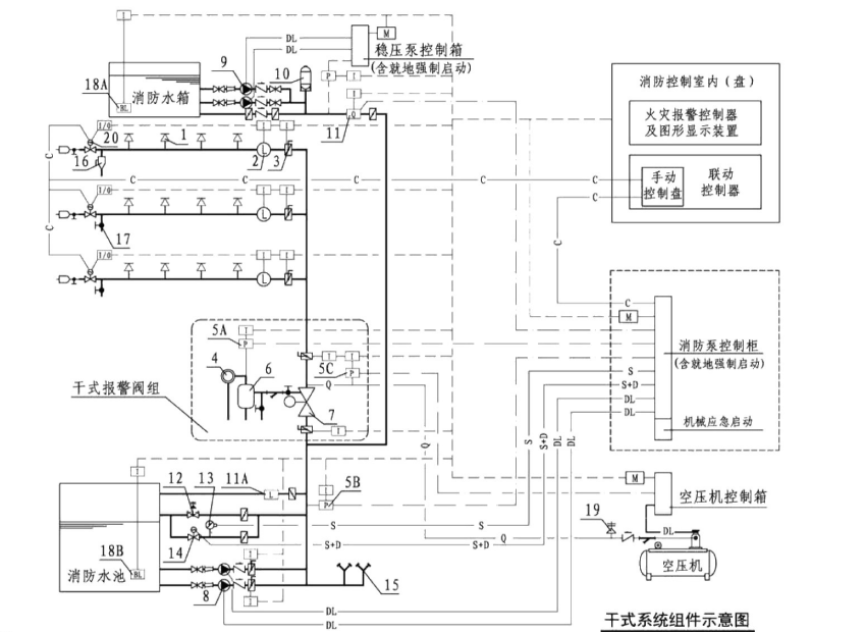

4、干式系统组件示意图
5、工程做法
工程做法同消火栓泵，即在联动线路上设置输入/输出控制模块（I/O），模块的动作信号接入消火栓泵的控制回路中，消火栓泵控制柜应处于自动状态。
喷淋水泵主回路及控制回路参见消火栓泵。
（二）预作用系统
《火灾自动报警系统设计规范》GB 50116-2013
4.2.2预作用系统的联动控制设计，应符合下列规定：
1联动控制方式，应由同一报警区域内两只及以上独立的感烟火灾探测器或一只感烟火灾探测器与一只手动火灾报警按钮的报警信号，作为预作用阀组开启的联动触发信号。由消防联动控制器控制预作用阀组的开启，使系统转变为湿式系统；当系统设有快速排气装置时，应联动控制排气阀前的电动阀的开启。湿式系统的联动控制设计应符合本规范第4.2.1条的规定。
《自动喷水灭火系统设计规范》GB 50084-2017
11.0.2预作用系统应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动消防水泵。
《火灾自动报警系统施工及验收标准》GB 50166-2019
4.16.8应根据系统联动控制逻辑设计文件的规定，对预作用式灭火系统的联动控制功能进行检查并记录，预作用式喷水灭火系统的联动控制功能应符合下列规定：
1应使报警阀防护区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；
2消防联动控制器应发出控制预作用阀组开启的启动信号，系统设有快速排气装置时，消防联动控制器应同时发出控制排气阀前电动阀开启的启动信号,点亮启动指示灯；
3预作用阀组、排气阀前的电动阀应开启；
小结
1、预作用系统的连锁联动信号为：
（1）报警阀防护区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；
（2）消防联动控制器发出控制预作用阀组开启的启动信号；
（3）系统设有快速排气装置时，消防联动控制器同时发出控制排气阀前电动阀开启的启动信号；
（4）给水干管上的低压压力开关、报警阀组的压力开关或高位消防水箱的流量开关动作后，连锁启动喷淋水泵。

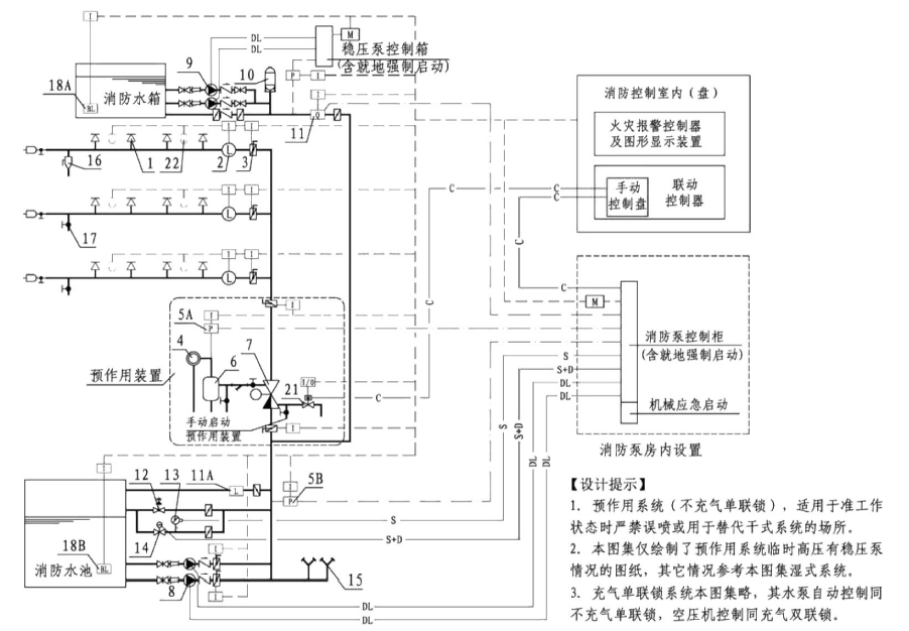

2、预作用系统组件示意图
喷淋水泵主回路及控制回路参见消火栓泵。
（三）雨淋系统
《火灾自动报警系统设计规范》GB 50116-2013
4.2.3雨淋系统的联动控制设计，应符合下列规定：
1联动控制方式，应由同一报警区域内两只及以上独立的感温火灾探测器或一只感温火灾探测器与一只手动火灾报警按钮的报警信号，作为雨淋阀组开启的联动触发信号。应由消防联动控制器控制雨淋阀组的开启。
《自动喷水灭火系统设计规范》GB 50084-2017
11.0.3雨淋系统和自动控制的水幕系统，消防水泵的自动启动方式应符合下列要求:
1当采用火灾自动报警系统控制雨淋报警阀时，消防水泵应由火灾自动报警系统、消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接自动启动;
2当采用充液(水)传动管控制雨淋报警阀时，消防水泵应由消防水泵出水干管上设置的压力开关、高位消防水箱出水管上的流量开关和报警阀组压力开关直接启动。
《火灾自动报警系统施工及验收标准》GB 50166-2019
4.16.12应根据系统联动控制逻辑设计文件的规定，对雨淋系统的联动控制功能进行检查并记录，雨淋系统的联动控制功能应符合下列规定：
1应使雨淋阀组防护区域内符合联动控制触发条件的两只感温火灾探测器，或一只感温火灾探测器和一只手动火灾报警按钮发出火灾报警信号；
2消防联动控制器应发出控制雨淋阀组开启的启动信号，点亮启动指示灯；
3雨淋阀组应开启；
小结
1、雨淋系统的连锁联动逻辑为：
（1）雨淋阀组防护区域内符合联动控制触发条件的两只火灾探测器，或一只火灾探测器和一只手动火灾报警按钮发出火灾报警信号；
（2）消防联动控制器发出控制雨淋阀组开启的启动信号；
（3）系统设有快速排气装置时，消防联动控制器同时发出控制排气阀前电动阀开启的启动信号；
（4）给水干管上的低压压力开关、雨淋阀组的压力开关或高位消防水箱的流量开关动作后，连锁启动喷淋水泵。

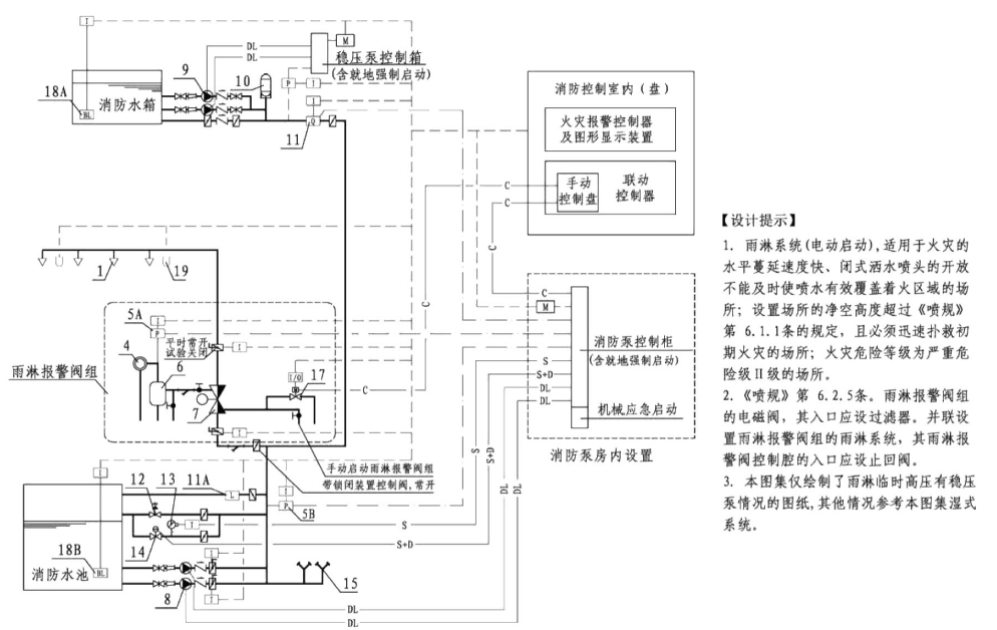

2、雨淋作用系统组件示意图
喷淋水泵主回路及控制回路参见消火栓泵。
（四）水幕系统
《火灾自动报警系统设计规范》GB 50116-2013
4.2.4自动控制的水幕系统的联动控制设计，应符合下列规定：
1联动控制方式，当自动控制的水幕系统用于防火卷帘的保护时，应由防火卷帘下落到楼板面的动作信号与本报警区域内任一火灾探测器或手动火灾报警按钮的报警信号作为水幕阀组启动的联动触发信号，并应由消防联动控制器联动控制水幕系统相关控制阀组的启动；仅用水幕系统作为防火分隔时，应由该报警区域内两只独立的感温火灾探测器的火灾报警信号作为水幕阀组启动的联动触发信号，并应由消防联动控制器联动控制水幕系统相关控制阀组的启动。
《火灾自动报警系统施工及验收标准》GB 50166-2019
4.16.16自动控制的水幕系统用于防火卷帘保护时,应根据系统联动控制逻辑设计文件的规定，对水幕系统的联动控制功能进行检查并记录，水幕系统的联动控制功能应符合下列规定：
1应使防火卷帘所在报警区域内符合联动控制触发条件的一只火灾探测器或一只手动火灾报警按钮发出火灾报警信号，使防火卷帘下降至楼板面；
2消防联动控制器应发出控制雨淋阀组开启的启动信号，点亮启动指示灯；
3雨淋阀组应开启；
小结
水幕系统的连锁联动逻辑为：
1、防火卷帘所在报警区域内符合联动控制触发条件的一只火灾探测器，或一只手动火灾报警按钮发出火灾报警信号；
2、防火卷帘下降至楼板面；
3、消防联动控制器发出控制雨淋阀组开启的启动信号；
4、给水干管上的低压压力开关、雨淋阀组的压力开关或高位消防水箱的流量开关动作后，连锁启动喷淋水泵。
喷淋水泵主回路及控制回路参见消火栓泵。
