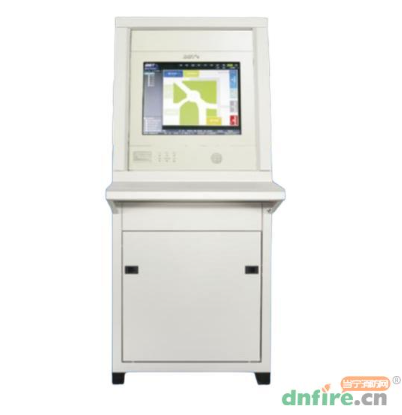

消防控制室图形显示装置（CRT）是消防设施操作员实操考核的必查项目。它用于火灾报警及消防联动设备的图形化显示与查询管理，通常与火灾报警控制器（联动型）配套使用，是值班人员判断火警位置、跟踪设备状态的主要窗口。

　　本文依据 GB 50116《火灾自动报警系统设计规范》、GB 16806《消防联动控制系统》整理，把 CRT 的日常操作拆分为界面识别、平面图操作、点位定位、状态监控、记录查询五大场景，逐项说明实操要点。

一、先认识它：CRT 是消控室的「眼睛」

　　消控室里，主机报警靠"耳朵听"，CRT 报警靠"眼睛看"，两者配合，才能做到火情一目了然。

　　设备关系：火灾报警控制器（主机）↔ CRT 图形显示装置 ↔ 控制盘。

　　1）火灾报警控制器（主机）：系统大脑，接收与处理全部信号；

　　2）CRT 图形显示装置：图形化"眼睛"，把报警点定位在平面图上；

　　3）多线盘／总线盘：手动控制"手"，启停泵、切电源。

　　关键认知：CRT 是"显示与查询"工具，设备控制权限在主机与多线盘。误以为 CRT 能控制设备，是高频错误。

　　三类信号的走向如下：

　　1）报警信号：探测器／手报 → 主机 → CRT 弹点；

　　2）联动反馈：泵／阀／风机动作 → CRT 显示状态；

　　3）手动控制：多线盘／总线盘 → 主机 → 现场设备。

二、场景一 :主界面六大分区识别

　　认识六大分区，是快速查找点位的前提——打开 CRT，先明确每个区域是做什么的。

　　1、主界面六大分区

　　1）菜单栏／工具栏：左上角主菜单，「文件」「查询」「设置」等；

　　2）平面图显示区：屏幕中央主显示区，含建筑平面与设备点位；

　　3）报警／故障列表：右侧列表区，实时深红／黄色警示，最新事件置顶；

　　4）状态栏／事件提示：底部状态栏，显示消控室设备总体状态；

　　5）工具按钮区：「消音」「确认」「导出」等热键快捷操作；

　　6）时间／用户信息：右上角当前时间＋作业人员登录信息。

　　2、点位状态：六种颜色一眼识别

　　平面图上的每个圆点都代表一个设备，颜色就是它的"状态语言"。

　　1）火警（深红闪烁）：立即查看点位并处置；

　　2）监管（橙红）：设备被监管／动作反馈；

　　3）故障（黄色）：记录并报修、跟踪处理；

　　4）屏蔽（蓝色）：已被手动屏蔽，解除后需及时恢复；

　　5）正常（绿色）：设备在线正常，无需操作；

　　6）离线（灰色）：设备脱离总线，检查线路、重接复位。

　　实战判读口诀：红点立刻查、黄点记着修、蓝点问清楚、灰点查线路、绿点不用管。

　　关键提醒：屏蔽点位必须登记原因与期限，故障解除／屏蔽期满后及时恢复，长期不解除即隐患。

三、场景二 ：平面图查看与操作

　　平面图是 CRT 的"地图"——掌握五大操作，才能在 3 秒内把视线挪到报警点。

　　1）鼠标缩放平面图：滚轮上卷放大，滚轮下卷缩小，双击鼠标适配全屏；

　　2）平移与定位：按住鼠标右键拖动平移；鼠标变为"手型"时点击点位展开详情；

　　3）分层显示与隐藏：点击左侧树形列表右键，「隐藏本层」只留报警点，「显示所有」还原默认；

　　4）打印与导出平面图：菜单「文件」→「打印」，可选当前屏／报警点位序号，输出 PDF／JPG／EMF；

　　5）刷新与实时联动：默认每 3 秒自动刷新一次，报警事件发生时优先推送。

　　图例说明：红点为火警点位，需立即处置；黄点为故障点位，需报修；蓝点为屏蔽点位，已手动屏蔽；绿点为正常设备，日常监控。

四、场景三 ：报警点位五步定位法

　　报警发生后，快速定位点位是"马上到现场"的前提，也是值班员的核心功夫。

　　1、五步定位法

　　1）听到报警声，立即看屏幕：主机同步推送报警位置到 CRT，右侧报警列表高亮深红，平面图对应点位闪烁；

　　2）查看报警列表，确认位置：报警列表顶部为最新事件，查看点位编号、设备名称、报警时间（精确到秒）；

　　3）双击点位，自动定位：在列表中双击该条报警，系统自动跳转到对应平面图，点位高亮并弹出详情框；

　　4）查看点位详情：点位右侧出现详情框，显示设备类型、编号、原因、是否触发联动设备；

　　5）手动确认：点击「确认」按钮或键盘回车，报警列表颜色变为浅红（已确认）。

　　三个"不要"：①不要只看列表不点平面图，位置需双重确认；②不要跳过「确认」直接复位，可能覆盖报警；③不要忽视详情中的「联动设备」，需验证是否已启动。

　　2、一键查看联动设备

　　点位报警不等于只看点位——联动设备有没有启动，才是处置的关键验证。

　　操作路径：点位报警 → 查看详情页「联动」选项 → 看到已启动的联动设备状态。火警点位重点查看楼梯、厨房、电梯等关键部位设备；双击设备名称可跳转到对应设备平面图。

　　联动设备状态示例：声光警报器（已启动）、消防广播（已启动）、排烟风机（已启动）、防火卷帘半降（动作中）、非消防电源（未反馈）。

　　联动设备验证清单（真火场景）：

　　1）声光警报器是否鸣响；

　　2）消防广播是否切换应急播报；

　　3）送风机／排烟机是否启动；

　　4）防火卷帘是否下降（两步降）；

　　5）消防电梯是否迫降首层；

　　6）非消防电源是否强切。

　　联动设备"未反馈"不等于没动作——先到现场确认设备实际状态，再排查线路／模块，切勿直接判断设备故障。

五、场景四：五类设备状态与实时监控

　　设备状态实时反映在平面图上——会看状态，才能提前发现隐患。

　　1）正常监控（绿色）：设备在线正常，无需特殊操作；

　　2）火警状态（深红闪烁）：设备检测到火警，立即查看点位与处置；

　　3）故障状态（黄色）：设备存在故障，记录并报修、跟踪处理；

　　4）屏蔽状态（蓝色）：已被手动屏蔽，登记原因与期限，及时解除；

　　5）离线／脱离（灰色）：设备脱离总线，检查线路，需接复位。

　　手动／自动切换路径：菜单「设置」→「设备管理」→ 点击多线盘 → 选择「手动」或「自动」。

　　注意：切换后需在主机同步确认——CRT 仅作显示，不可直接控制设备。

　　状态提示设置：可设置事件提示声（火警／故障／联动启动）、弹出窗口、自动打印等。

六、场景五：历史事件四种查询方式

　　事件记录是报告与责任追溯的依据——会查、会导，才叫会值班。

　　1）按时间查询：菜单「查询」→「事件记录」，选定起始／结束时间，选择事件类型（火警／故障／屏蔽），支持按日／周／月查询；

　　2）按点位查询：在平面图上双击设备点位，选择「历史事件」，查看该点位全部历史记录，适用于查询频发故障点位；

　　3）按事件类型查询：选定事件类型（火警／故障／屏蔽／联动），可与时间筛选联合使用，适合统计一定期间事件总数、产出统计表；

　　4）高级查询与自定义：需登录高级账号，多条件组合查询（区域＋点位＋时间），可导出事件表、报表、环比统计，适合维保报告与年度检查。

　　查询两设定：①查询前必须设置起始与结束时间（建议不超过 1 个月）；②不设时间区间，会查出几万条记录，无法定位事件。

　　责任追溯场景：检查／事故复盘时，按时间＋点位组合查询，报警、确认、复位全程留痕，值班记录有据可查。

七、记录导出与归档

　　导出的记录就是值班的"工作台账"——按规范备份，检查时拿得出。

　　1、导出操作四步走

　　1）打开查询菜单：「查询」菜单下拉，找到「导出」选项；

　　2）选择导出格式：导出 Excel／PDF，按需选择事件范围；

　　3）选定保存路径：指定导出文件存放位置（U 盘／本地／共享盘）；

　　4）确认输出文件：默认以「事件记录表」格式输出，核对条目数。

　　2、备份要求与导出用途

　　备份要求：

　　1）导出文件按「日期＋系统」命名归档；

　　2）纸质版值班记录表同步填写；

　　3）电子档定期刻盘／云端备份，防丢失；

　　4）记录保存期限符合单位制度要求。

　　导出用途：

　　1）月度维保报告数据支撑；

　　2）年度消防设施检测台账；

　　3）检查／事故复盘责任追溯；

　　4）故障频发点位的统计分析。

八、常见易错点：六个高频错误警示

　　以下错误可能导致报警漏判、误处置或责任难追溯，建议逐条对照自查。

　　1）报警发生后只听声不看屏：误以为报警不重要，不查看 CRT 点位；报警必须三步同步——听声＋看屏＋双击定位；

　　2）仅看报警列表不点平面图：只看"1 楼报火警"文字，未确认具体位置；需双击列表跳转平面图，确认点位坐标；

　　3）误设「自动／手动」状态：在 CRT 上切换设备状态后未与主机同步；CRT 仅是显示工具，控制权限在主机和多线盘；

　　4）查询事件不选时间区间：查询出几万条记录，无法定位具体事件；查询前必须设置起止时间，建议不超过 1 个月；

　　5）屏蔽设备未定期解除：为一时方便屏蔽点位后长期不解除；原因消除后必须及时解除，并记录解除期限；

　　6）平面图未及时更新：装修后平面图未同步点位变更；现场设备变更后需依据装修报告调整平面图。

　　CRT 用得好是"眼睛"，用得马虎就是"摆设"——值班考核中，CRT 操作是必查项目，熟练度直接决定处置效率。
