广西建筑工程施工图设计文件技术审查常见问题解答汇编－电气专业（2026年1月）

问题10：消防用电设备负荷等级为一级或二级，而实际消防设备只有少量挡烟垂壁/防火卷帘/排烟窗和应急照明时，每层设置双切箱不仅提高造价，同时人为增加了配电层级和电气断点，不利于系统管理和维护。当消防电源配电箱设在电气竖井内时，其配出线路在电气竖井内垂直敷设，能否为不同楼层消防设备供电？

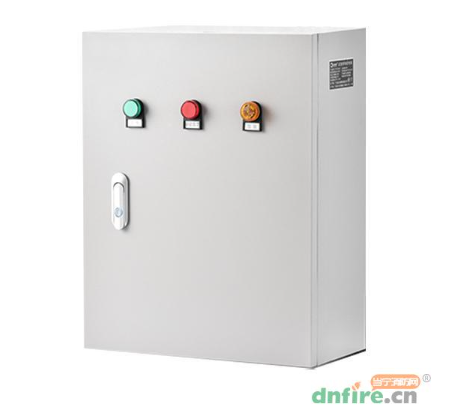

应急照明配电箱

解答：当消防电源配电箱设在电气竖井内时，

　　（1）应急照明配电箱或应急照明集中电源可沿电气竖井垂直方向为不同楼层的灯具供电，供电范围满足《消防应急照明和疏散指示系统技术标准》GB 51309-2018相关要求。

　　（2）当满足下列条件时，可由设置在电气竖井内的消防双电源自动切换箱同时向相邻三个楼层的防火卷帘、电动挡烟垂壁、电动排烟窗、应急照明集中电源、应急照明配电箱等消防设备供电：

　　①电气竖井在这三个楼层中应竖向贯通；

　　②消防双电源自动切换箱应设于这三个楼层的中间楼层，并按楼层、按消防设备的种类分回路供电；

　　③每层竖井所服务的防火分区内，上述每类设备的数量不超过5台且总容量不超过10kW；

　　④由消防双电源自动切换箱引出至上层、下层的竖向供电线路应沿电气竖井敷设，引出竖井的水平线路在各楼层中不应跨越防火分区。
