一、产品背景

缆式线型感温火灾探测器（以下简称"感温电缆"）广泛应用于变压器、油罐、电缆桥架、皮带输送机等设施的火灾监测。其不同场景适配固定方式存在明显差异：

电缆桥架、电缆隧道可采用阻燃塑料卡具、扎带固定，施工简便、成本低廉；但变压器、储油罐等导磁钢板设备外壳施工受限，设备关键区域严禁动火、打孔、焊接，塑料扎带户外易老化，胶粘卡具高温易脱落，无法稳定固定感温电缆。

针对这一实际需求，青岛中阳消防科技股份有限公司研发了 SFLD04 系列感温电缆专用磁力卡具，利用永磁体吸附在导磁金属表面，实现感温电缆的快捷固定。（专利号：ZL 2020 2 0913698.7）。

二、产品特点与专利

SFLD04 系列磁力卡具采用钕铁硼永磁体作为磁源，卡具底座贴合在变压器、油罐等导磁金属表面即可完成安装。主要特点如下：

l 安装简便：将底座贴合金属表面即可吸附固定，无需打孔、焊接或胶粘；

l 不破坏设备：全程无钻孔、无焊接、无残留胶迹，不损伤设备表面；

l 耐高温：磁体在 120℃ 环境下长期工作不发生不可逆退磁，适用于变压器运行发热等工况；

l 可重复使用：拆卸后可重新安装，便于感温电缆的更换和维护；

l 保护电缆：压盖采用圆弧设计，避免压伤感温电缆护套。

与塑料扎带、胶粘卡具相比，磁力卡具在金属设备表面的固定更为可靠——塑料扎带在户外日晒下易老化，胶粘卡具在 60℃ 左右即软化，而磁力卡具不受这些因素影响，且可反复拆装使用。

该产品已获得国家实用新型专利（专利权人：青岛中阳消防科技股份有限公司）。专利主要技术点包括：

l 防锈结构：针对户外和潮湿环境的锈蚀问题，采用无螺纹结构避免内孔生锈；

l 接触式安装：凹槽设计，感温电缆可与变压器直接接触测温；

l 柔性接触：压盖与电缆接触面采用圆弧设计，避免压伤护套；

l 高矫顽力：选用耐高温钕铁硼材料，120℃ 下不退磁。

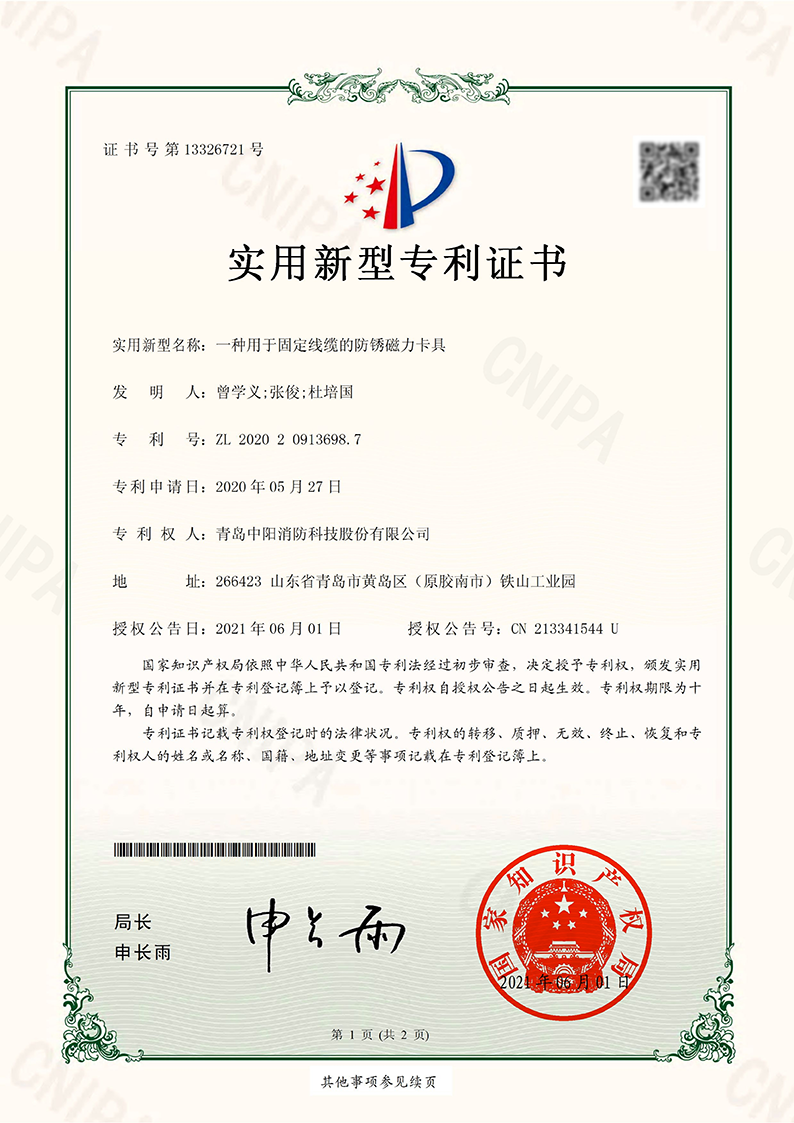

图 1  实用新型专利证书

三、产品介绍

根据不同安装场景的需求，中阳消防推出了 SFLD04B、SFLD04C 款磁力卡具，各型号对比如下：

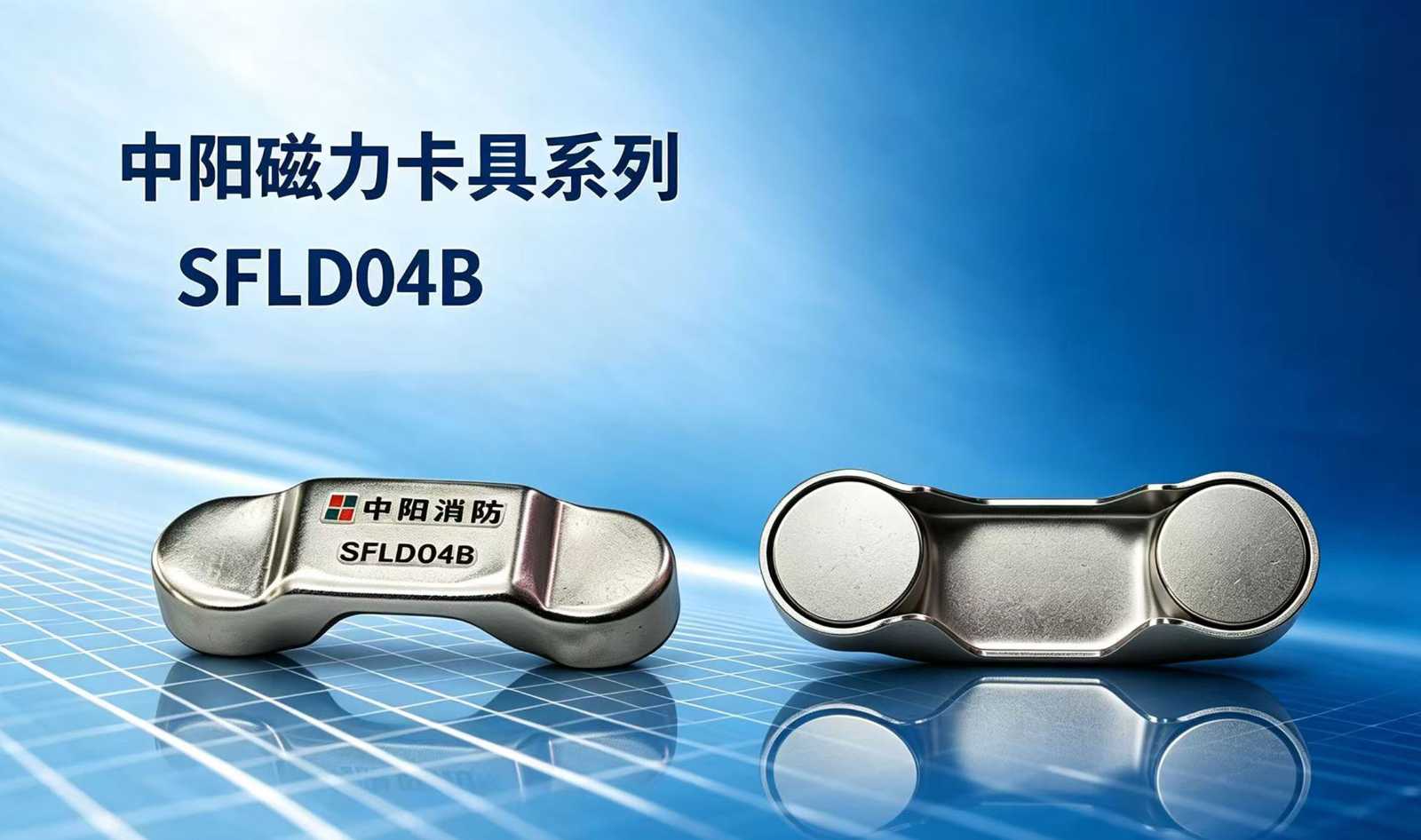

SFLD04B

体积较小，磁力适中，便于单人操作。一体化压盖设计，安装步骤简单。

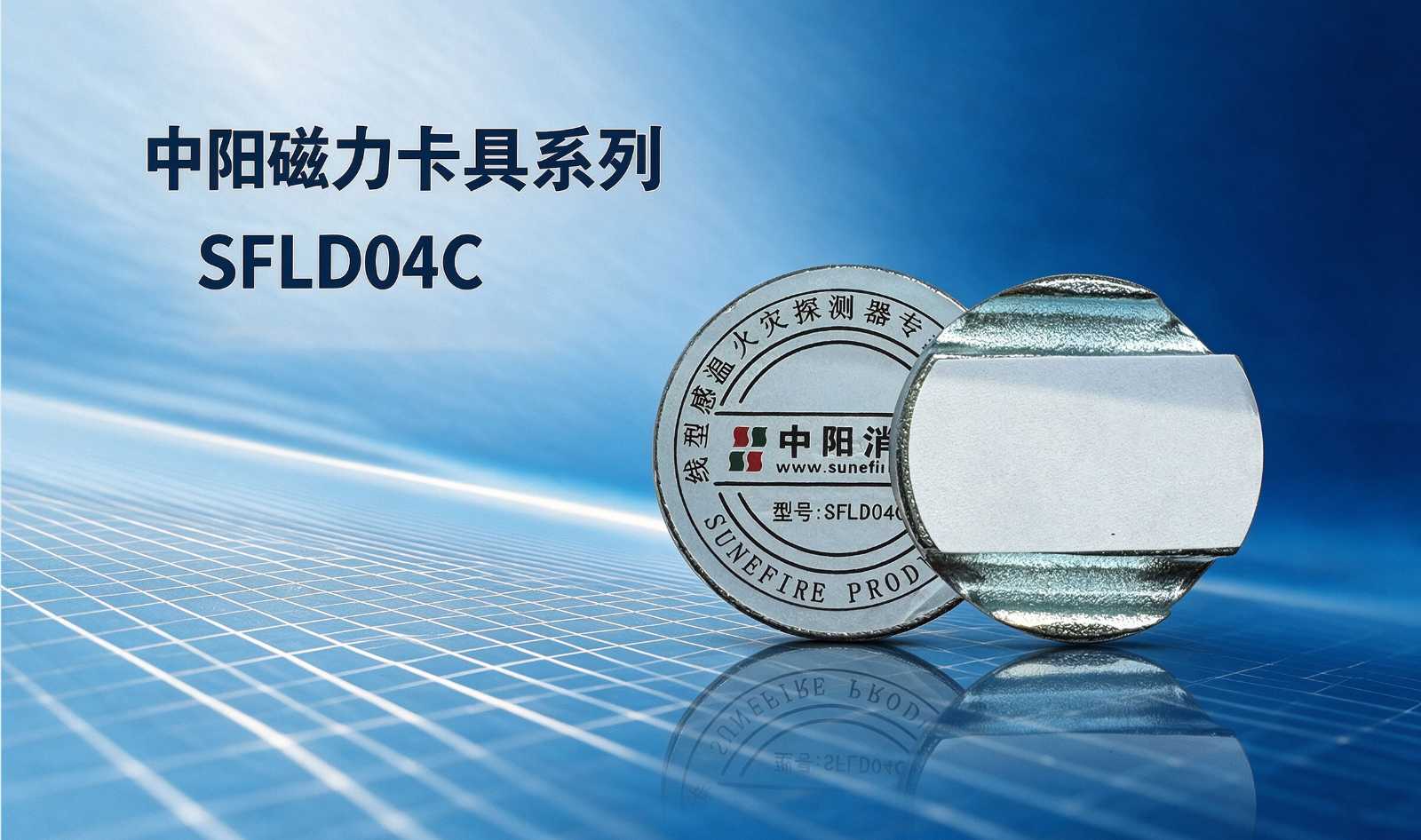

SFLD04C

耐温 120℃，双卡槽设计可同时固定两条感温电缆。侧面设有凹槽，便于戴手套时拿取，适合冬季或户外施工。适用于需要双回路监测的关键设备，以及施工量较大的项目。

 四、安装方法

变压器主体直线段卡具间距建议 0.5~1.5 米，油罐周向敷设间距不超过 2米，转角和弯曲处应适当加密，确保感温电缆不下垂、不松动。

施工注意事项：

感温电缆最小弯曲半径不小于 100mm，防止护套破损；

末端预留 2—3m 试验长度，试验完成后剪除。

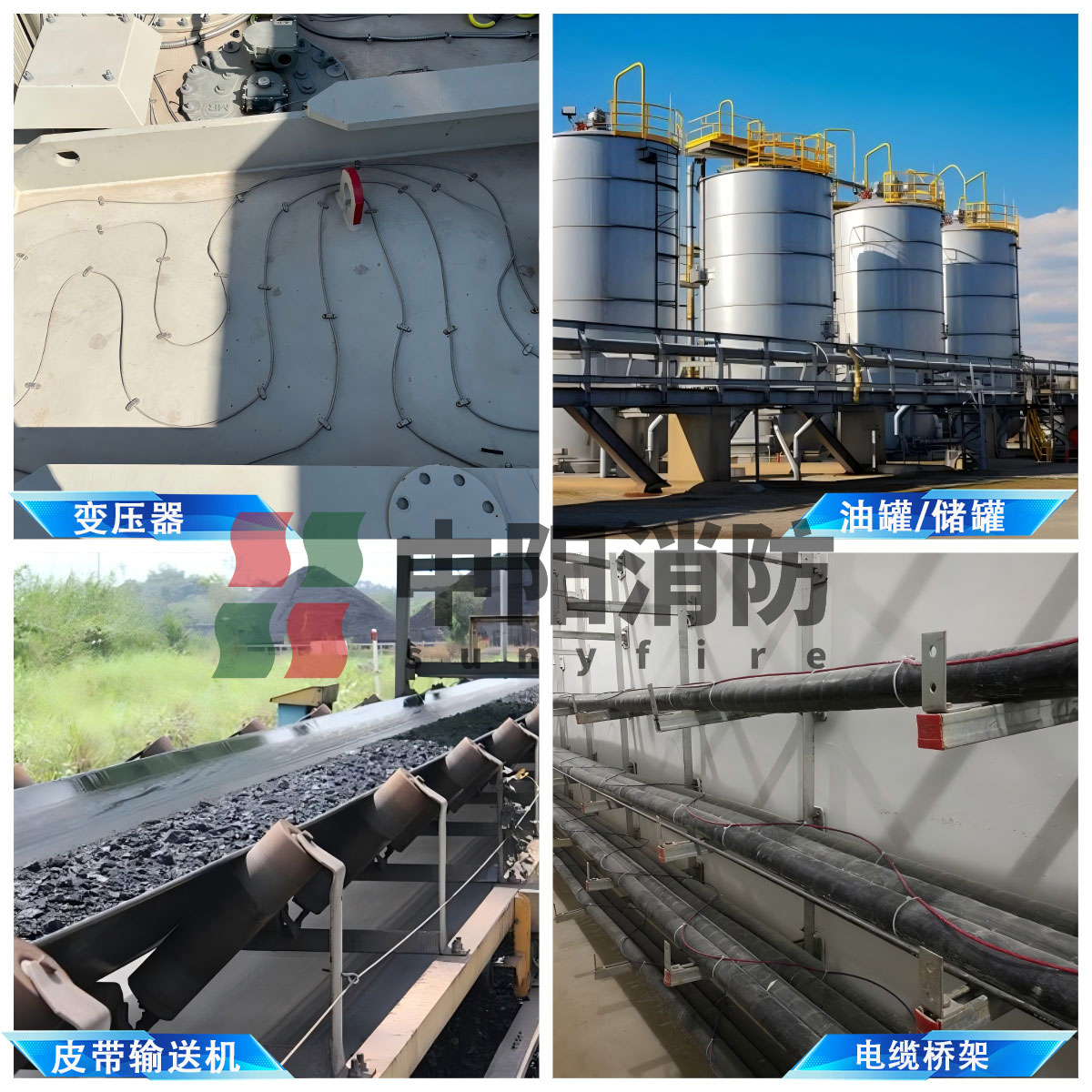

五、应用场景

磁力卡具主要适用于变压器、油罐等不宜打孔焊接的金属设备表面。以下为典型应用场景说明：

5.1 变压器温度监测

将感温电缆螺旋缠绕于变压器油枕及主体上，间距约 1 米，油枕部位缠绕 3—4 周。室内变压器一般选用 85℃ 感温电缆，室外变压器选用 105℃ 规格。磁力卡具可直接吸附在变压器外壳钢板表面，无需打孔或焊接。

5.2 油罐 / 储罐温度监测

沿罐体周向分层敷设，双卡槽卡具同时固定监测回路和备用回路，适用于原油储罐、成品油储罐、化工原料罐等碳钢制金属罐体。

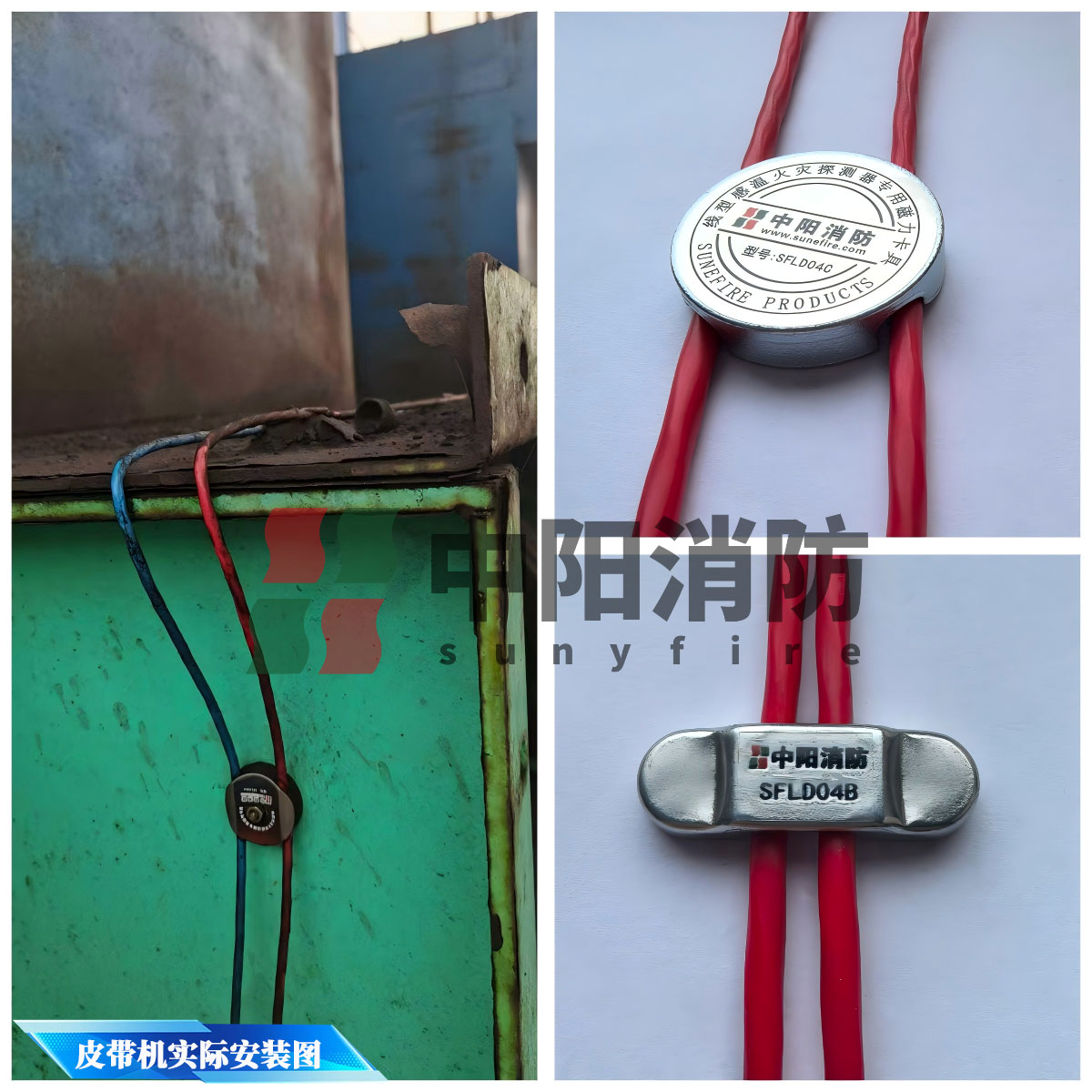

5.3 皮带输送机

在输煤皮带、矿石输送皮带等设备的钢制结构件上，可将磁力卡具吸附在靠近过热点的金属框架上，固定感温电缆以监测托辊故障或摩擦导致的局部过热。

5.4 其他金属设备

除上述场景外，磁力卡具还可应用于配电装置、开关设备外壳、钢制管道、冶金车间钢结构件等导磁金属表面。

六、常见问题

Q1：磁力卡具的使用寿命有多长？

正常使用条件下，钕铁硼磁体磁力衰减很小，可保持 10 年以上。需避免在超过 120℃ 的环境中使用。

Q2：户外使用会生锈吗？

专利产品采用防锈结构设计，可适应户外和潮湿环境。建议长期户外使用时定期检查固定状态。

Q3：磁力是否影响感温电缆的报警性能？

不会。磁力卡具仅提供物理固定功能，不影响探测器的报警响应。

Q4：能否在不锈钢、铝制设备上使用？

磁力卡具依赖导磁金属（钢、铁等）。304/316 不锈钢、铝合金、铜等非导磁材料上无法吸附，建议改用拉钢丝绳或抱箍式固定方案。
