概述：钢铁厂区电缆隧道、输煤皮带廊道、油品储罐区等区域火灾风险突出，传统点型火灾探测器普遍存在探测盲区大、火情响应滞后等短板。青岛中阳消防针对性推出缆式线型感温火灾探测成套解决方案，为钢铁冶金企业搭建全天候、高可靠的早期火灾预警防护体系。

一、钢铁冶金行业火灾核心特征

1.火灾成因特殊，起火突发隐蔽

外部引燃：炼钢、连铸环节钢水、铁水泄漏喷溅，落入电缆隧道或皮带通廊后瞬间引燃整束电缆或物料，起火突然、发展快，往往发现时已经失控。

内部故障：电力电缆长期超负荷运行，短路电流持续作用导致绝缘层过热分解，从局部过热发展为明火，初期不易察觉，容易发展为隐蔽性深层火灾。

2.气体粉尘聚集，爆炸风险高

3.空间密闭，蔓延速度快

4.钢结构高温强度锐减，易突然垮塌

二、钢铁冶金行业感温电缆选型合规依据

（一）国家标准选型要求

1、《GB 50116-2013火灾自动报警系统设计规范》第5.3.3条规定:下列场所或部位，宜选择感温电缆：
 电缆隧道、电缆竖井、电缆夹层、电缆桥架
 不易安装点型探测器的夹层、闷顶
 各种皮带输送装置
 其他环境恶劣不适合点型探测器安装的场所

2、《GB50414-2018钢铁冶金企业设计防火标准》附录A 钢铁冶金企业火灾探测器选型举例和电缆区域火灾报警系统设计：

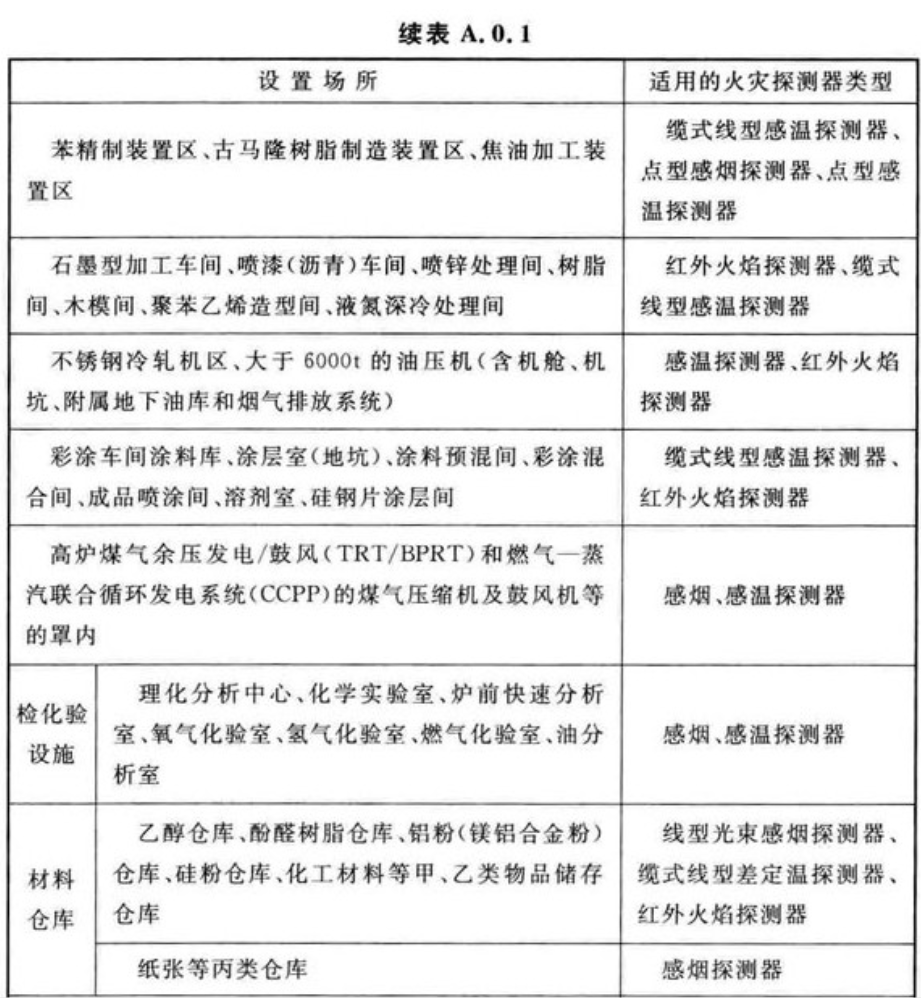

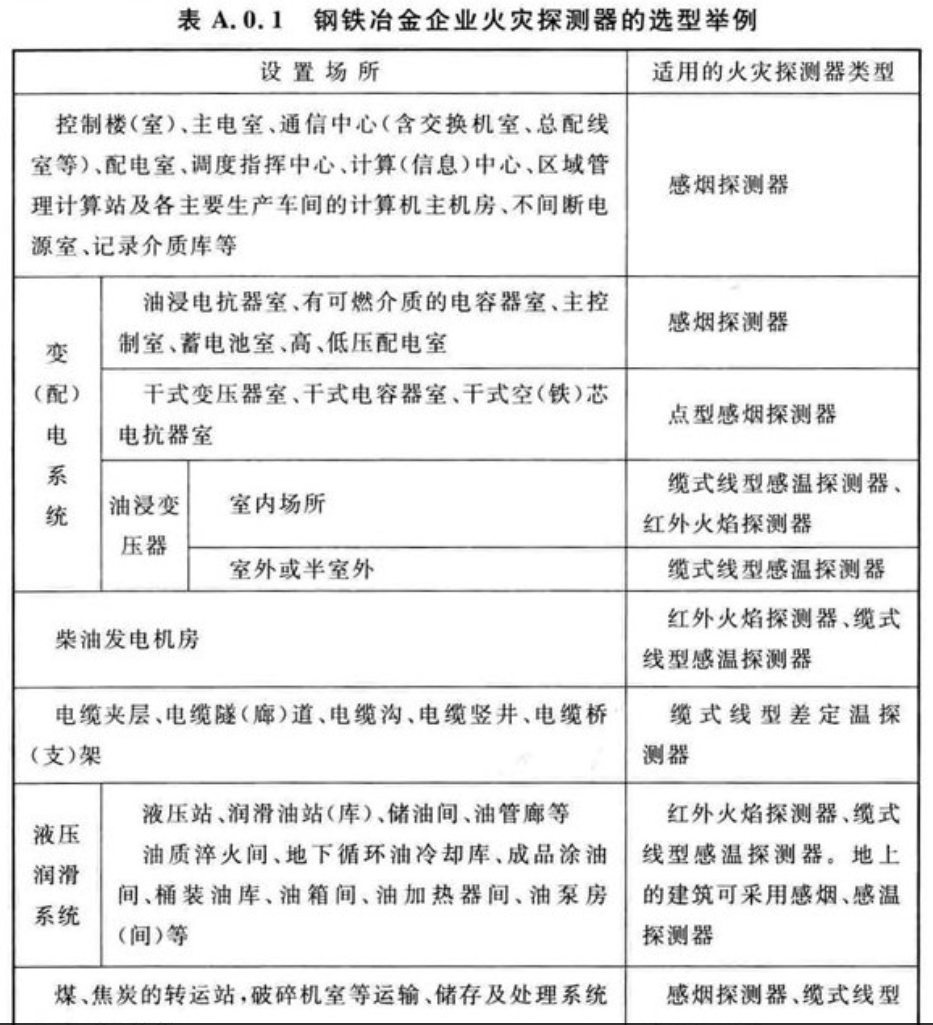

   A.0.1 火灾探测器的选型应符合表A.0.1执行。

A.0.2 电缆区域火灾探测应采用缆式线型差定温探测器；设置自动灭火系统时，应采用双回路缆式线型差定温探测器组合探测。

A.0.3 线型火灾探测器的一个探测回路不应跨越2个及以上探测区域。

A.0.4 线型差定温探测器的敷设应符合下列规定：

应用于电缆区域时，应逐层并应采用“S”形接触式敷设；

每个回路的探测器长度不宜大于150.0m。

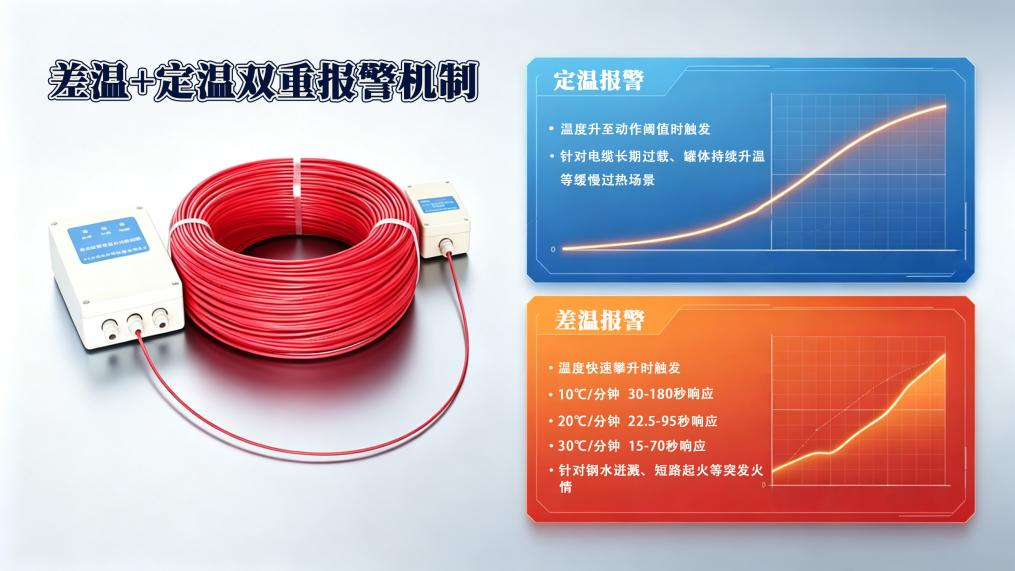

（二）产品核心探测机制：差温 + 定温双重报警

本方案配套差定温感温电缆集成双模式预警逻辑，适配钢铁厂两类典型发热火情：

差定温感温电缆是一种集差温、定温于一体的，可重复使用的，时实监测环境温度变化的高新技术产品，探测器具有差温、定温报警信号分别输出的功能。

定温报警

温度升至定温阈值时触发，针对电缆长期过载等慢热场景。

差温报警

温度快速攀升时触发，针对钢水喷溅、短路起火等急热场景。

差定温感温电缆为可重复使用型测温线缆，可实时连续采集环境温度变化，差温、定温两类报警信号独立输出，区分故障与火情类型，便于运维人员快速判定隐患根源。

三、中阳消防钢铁冶金火灾早期探测解决方案

结合钢铁行业高温、多尘、强电磁、易燃易爆的复杂工况，我司打造以缆式线型差定温感温探测器为核心的一体化火灾预警系统，实现火情早发现、报警快响应、故障准定位、系统高兼容的全场景防护能力。

1、系统组成与工作原理

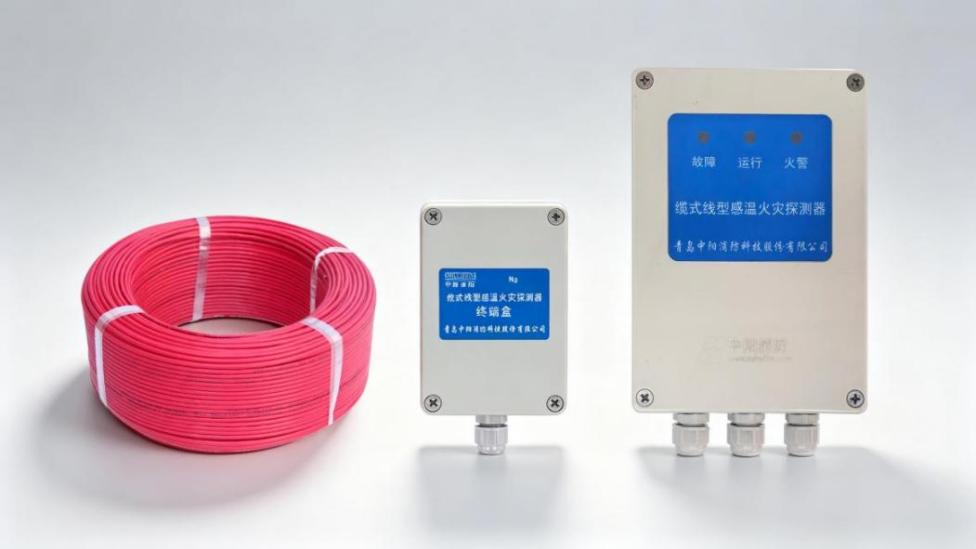

图·感温电缆系统组成示意图

感温电缆（探测前端）：沿被保护对象连续敷设

信号处理单元（控制主机）：分析处理温度信号，判断火警

接续部件/终端盒（终端匹配）：回路终端匹配，监测线路完整性

2、组网方式

单控制器接入：多回路接入单个控制器，通过输入模块精准定位报警位置。

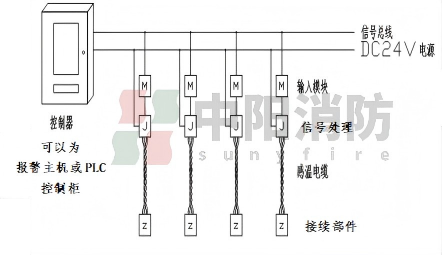

图·感温电缆单控制器接入系统示意图

多控制器组网：控制器之间采用集中管理方式，设置集中控制站，传输距离小于2km时通过信号总线组网，距离较远时通过通讯光纤组成环网，实现全厂统一监控。

图·感温电缆多控制器组网示意图

四、典型应用场景与安装方式

场景一：电缆隧道与桥架

安装方式：

感温电缆紧贴电力电缆表面，采用 S 型（正弦波）敷设，通过固定卡具或扎带绑扎固定，确保与电缆表面紧密接触。（波峰间距0.9m~1.8m，单段探测区域长度不宜超过 100m）

适用区域：高压电缆桥架、电缆隧道、电控室电缆夹层、电气地下室等电缆密集区域

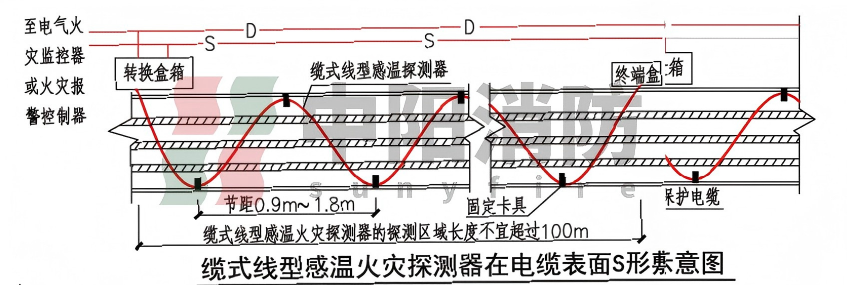

 图·缆式线型感温火灾探测器在电缆表面S形敷设示意图

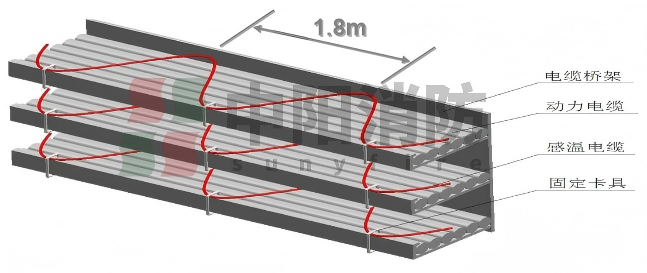

图·电缆桥架敷设示意图

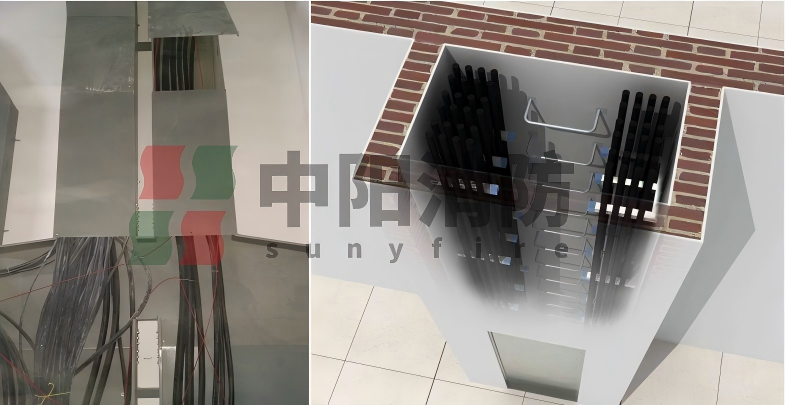

图·感温电缆在电缆竖井敷设效果

场景二：带式输送机

安装方式（两种安装方式可组合使用）

双侧下敷：感温电缆安装在皮带输送装置左右两侧下方，贴近皮带与托辊接触的摩擦发热区域，探测区域按实际防火分区设置。重点监测皮带摩擦、托辊故障导致的局部过热。

图·感温电缆在传送带双侧下敷设示意图

顶部吊装：可沿皮带正上方的管道或顶壁吊装一根感温电缆，高度不大于 2.3m，覆盖皮带表面及物料层温度监测。重点监测物料自燃、皮带表面明火。

图·感温电缆在传送带顶部吊装示意图

适用区域：输煤皮带、矿石输送皮带、焦炭输送皮带等皮带通廊

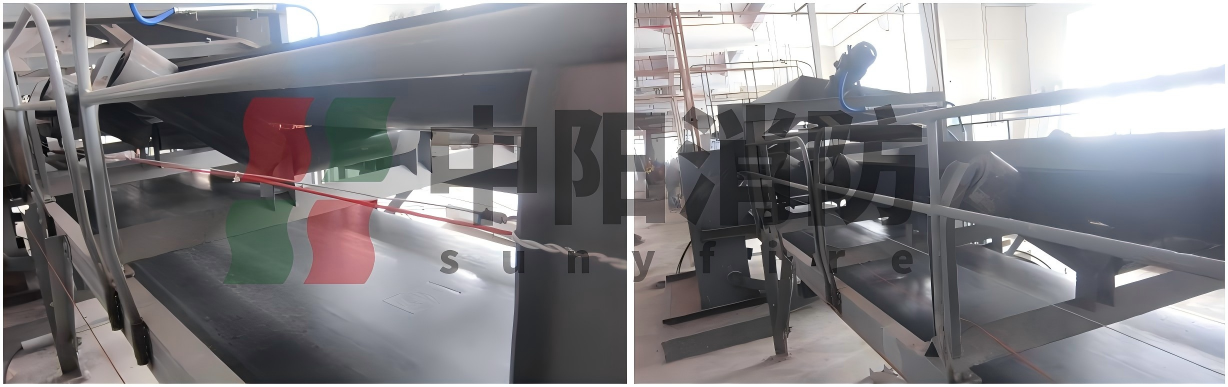

图·感温电缆在传送带敷设实景图

场景三：油罐与燃料罐

感温电缆紧贴油罐表面，通过永磁磁铁和压片固定，根据储罐高度沿罐体周围分层缠绕敷设，实时监测罐体各层温度分布。可根据罐体结构灵活调整敷设路径。

适用区域：适用于球形罐、立式储油罐、浮顶罐等多种罐型。

图·感温电缆在油罐区敷设示意图

五、四大核心优势

1.合规达标，双重探测

完全满足GB 50414-2018《钢铁冶金企业设计防火标准》的强制要求，定温 + 差温双重报警机制，既监测绝对温度阈值，又捕捉快速升温趋势，覆盖钢铁厂缓慢升温与急速升温两类典型火灾场景，有效降低漏报与误报风险。

2.灵敏响应，精准预警

可探测不大于100mm规模的初起火灾，对电缆接头过热、皮带局部摩擦等小规模初起隐患响应灵敏，真正实现“早发现、早处置”。

3.工况适配，稳定可靠

抗电磁干扰能力强：通过国家消防电子产品质量监督检验中心抗电磁干扰性能检测，可在钢铁厂变频器、电机、高压设备密集的强电磁环境中稳定运行，不受电磁干扰影响，不误报、不漏报。

IP66级防护：防尘防水等级达IP66，可适应钢铁厂煤粉、氧化铁皮、矿渣粉尘弥漫的多尘环境，以及电缆沟等潮湿工况，长期运行无需频繁清洁维护。

机械强度高：线缆结构稳定，抗拉、抗挤压性能强，敷设施工及长期运行中不易损坏，减少后期维护成本。

4.兼容性强，易于集成

采用干接点信号通讯方式，可直接接入钢厂现有PLC控制柜、火灾报警主机及电力监控系统，无需额外改造线路，大幅降低老厂改造的系统集成成本与施工周期。

六、标准规范依据与权威检验报告

方案设计、施工及验收严格遵循国家及行业标准：

GB 16280-2014《线型感温火灾探测器》

GB 50116-2013《火灾自动报警系统设计规范》

GB 50414-2018《钢铁冶金企业设计防火标准》

GB 50166-2019《火灾自动报警系统施工及验收标准》

中阳全系列产品均通过国家消防电子产品质量监督检验中心型式试验

图·青岛中阳消防感温电缆型式检验报告

结语

中阳消防缆式线型感温火灾探测器，针对钢铁厂工况特点设计，可覆盖电缆隧道、输煤皮带、油罐区等多类火灾高风险区域，为钢铁企业火灾预警提供可靠技术支撑。

如需为您的钢铁厂定制火灾预警方案，欢迎留言或拨打咨询热线，我们将安排专业技术人员为您一对一定制专属解决方案。
