余压控制器与风阀执行器接线图
2023-12-12 13:48:45浏览量:2027
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

余压监控系统中的风阀执行器主要接收余压控制器命令,驱动防烟系统旁通泄压阀开启与关闭,以调整送风量,保证楼梯间与走道或前室的余压值在合理区间。

通常使用工作电压为DC24V的,当然在防排烟或暖通系统也有交流电AC220V的。

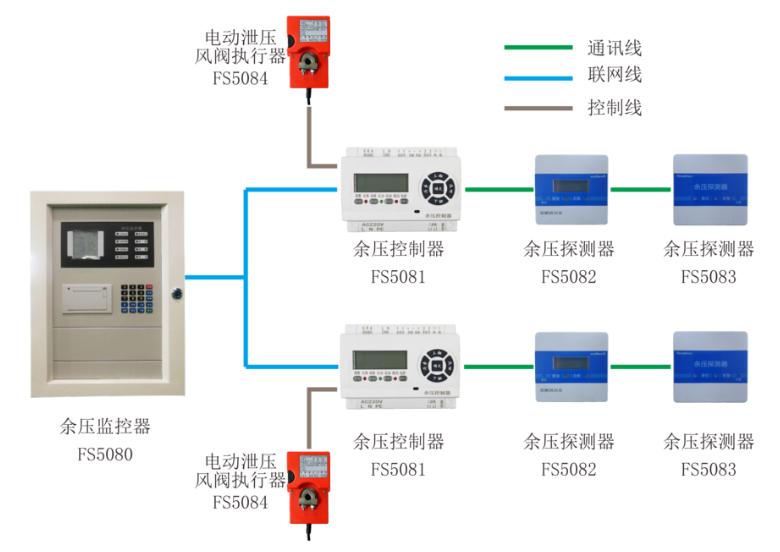

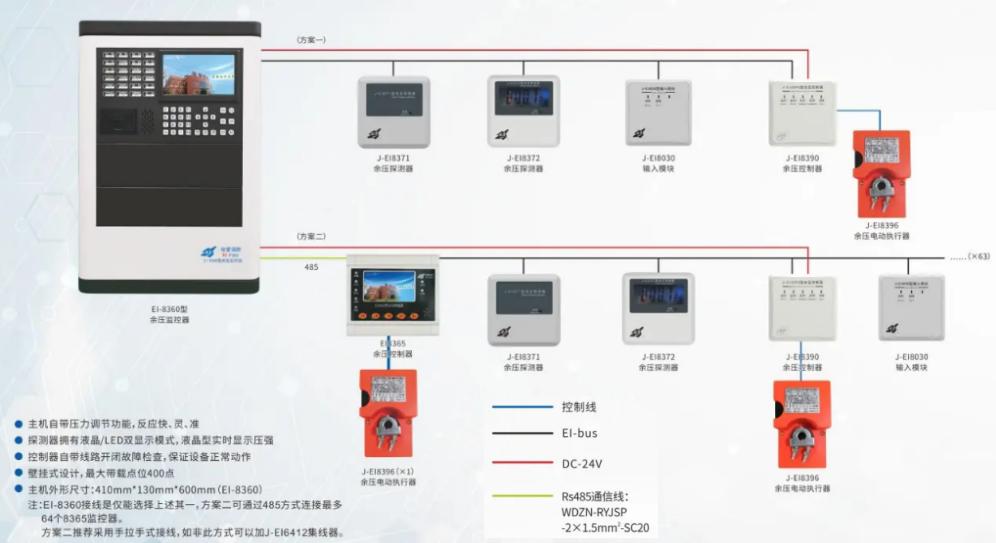

先看下余压监控系统图:

不管是四线制还是二线制的,风阀执行器都是与余压控制器配套使用。

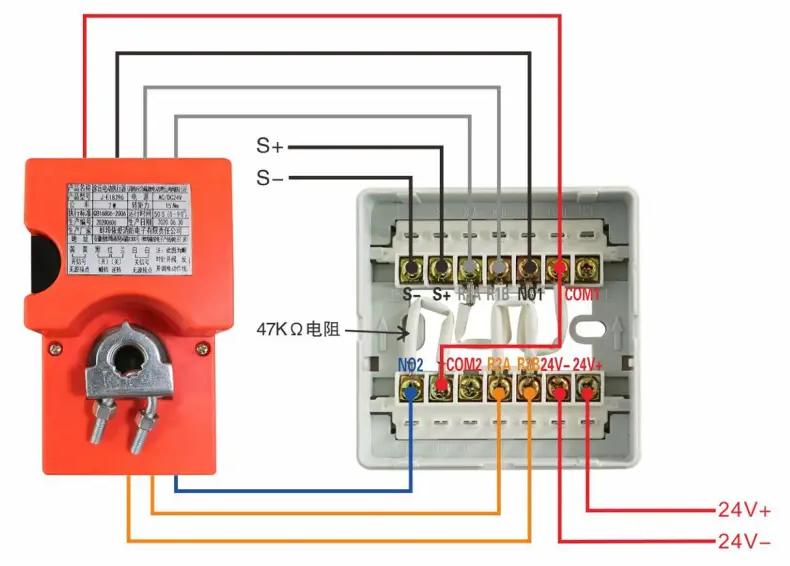

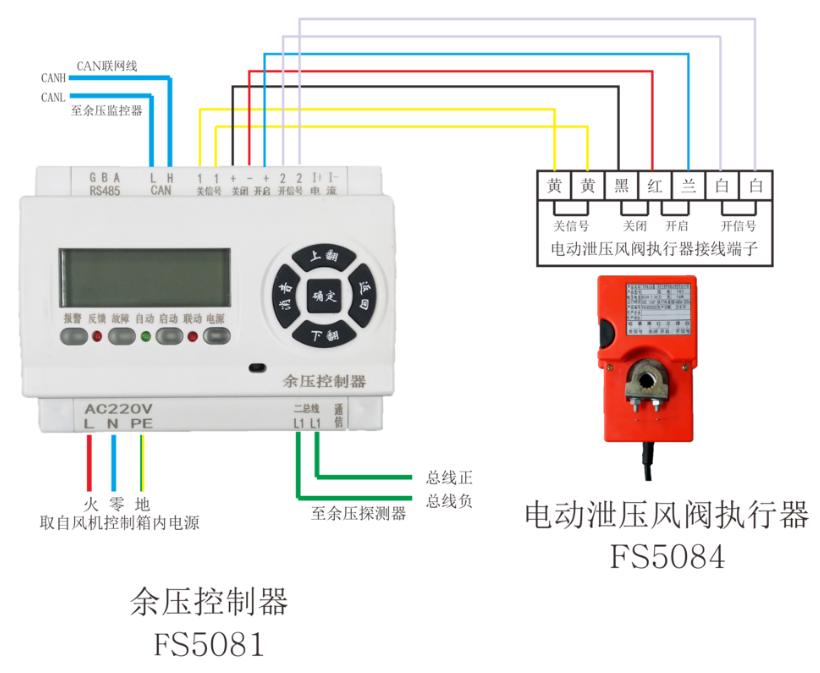

余压控制器与风阀执行器接线图:

余压控制器与风阀执行器接线说明:

1.一路控制开,一路控制关,其中一根公共线。

2.一路开启后反馈,一路关闭后反馈。
