一、J-EI8030S输入模块接线图：

常开检测：

常闭检测：

说明：

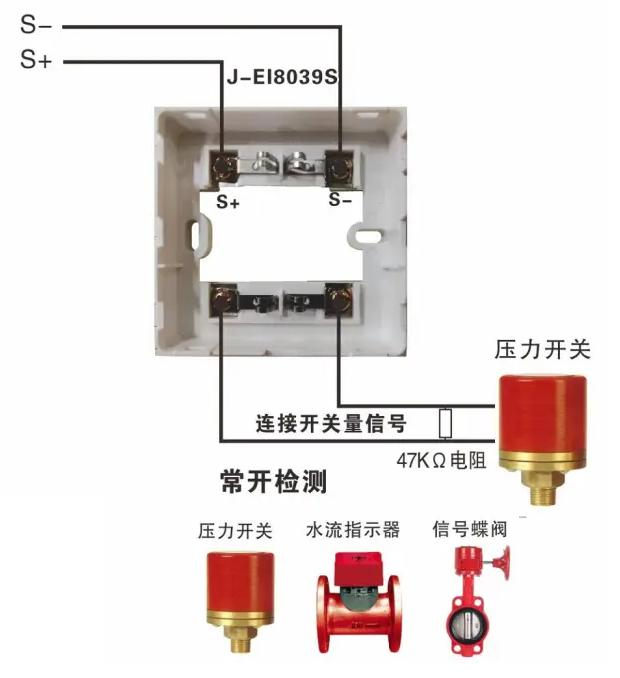

常开检测常用压力开关、水流指示器、信号蝶阀等设备。

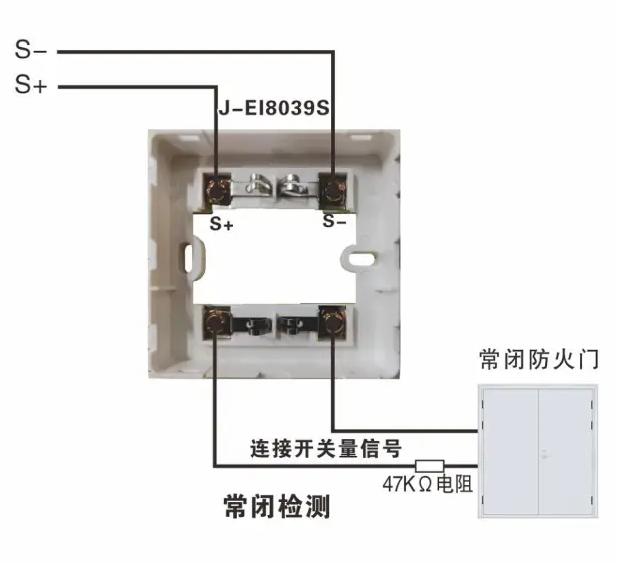

常闭检测常用于常闭防火门（防火门监控系统）。

产品出厂时无匹配电阻，需将产品设置为不检断线模式。

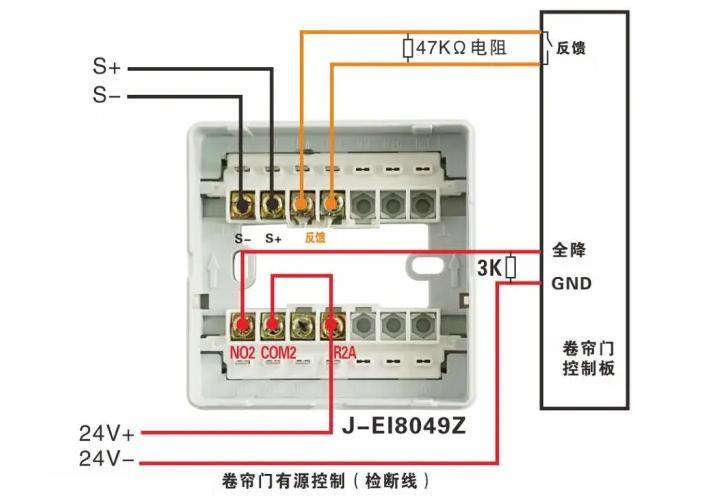

二、J-EI8043输入输出模块控制卷帘门接线图

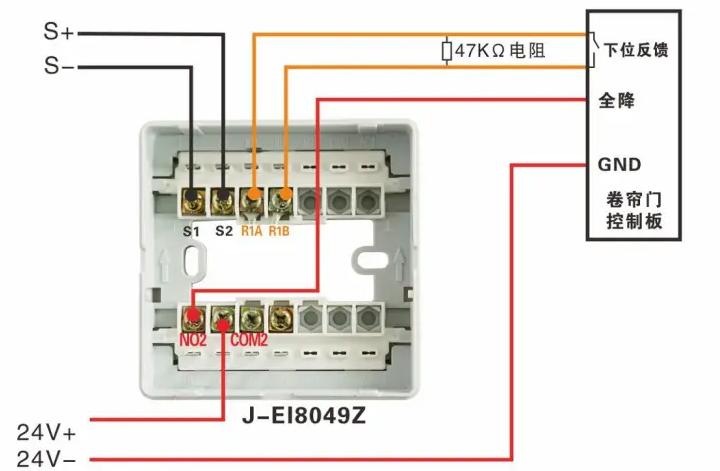

J-EI8043有源控制（四线制接线）接线图

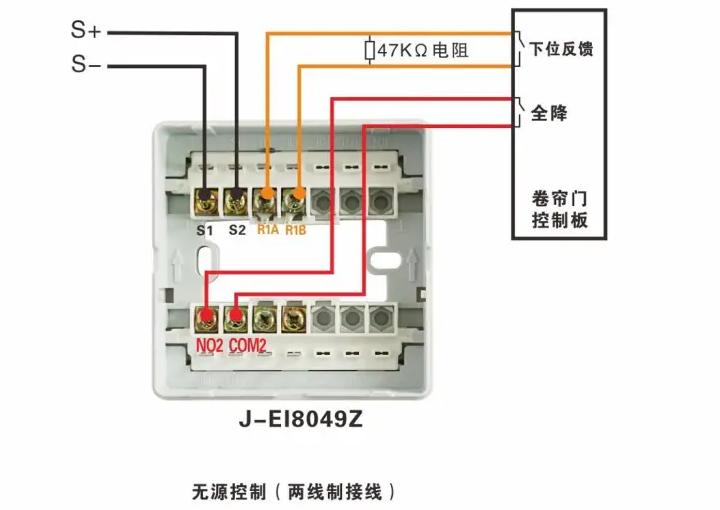

J-EI8043无源控制（两线制接线）接线图

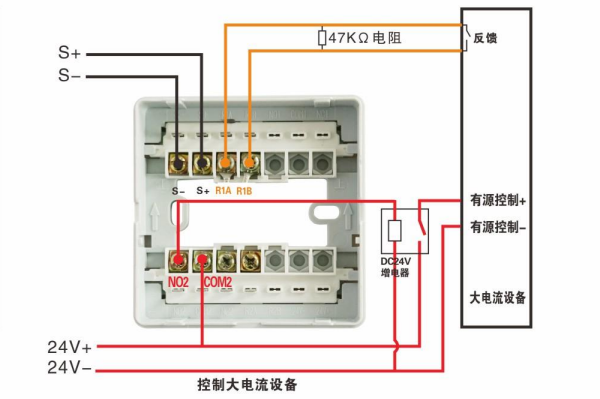

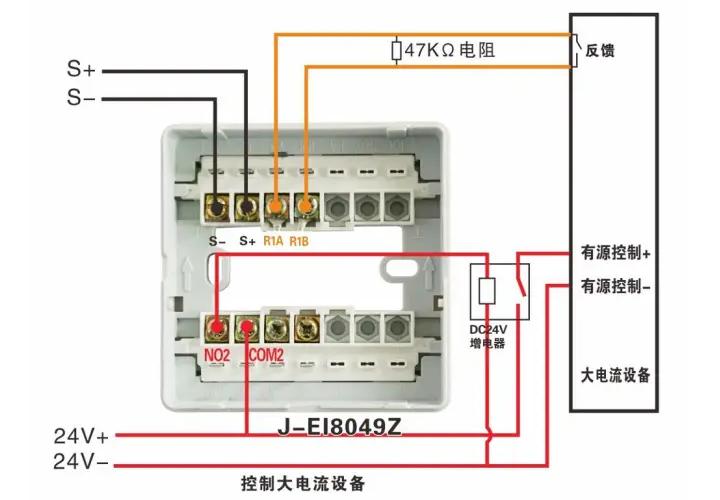

J-EI8043控制大电流设备接线图

三、J-EI8043N输入输出模块接线图

EI8043N有源控制（四线制接线图）：

EI8043N无源控制（二线制接线图）：

说明：

产品出厂时无匹配电阻，需将产品设置为不检断线模式。

四、J-EI8043S输入输出模块接线图

J-EI8043S输入输出模块控制卷帘门接线图：

J-EI8043S输入输出模块控制大电流设备接线图：

备注：

产品出厂时无匹配电阻，需将产品设置为不检断线模式。

五、J-EI8047N输出模块接线图

J-EI8047N输出模块控制声光、警铃接线图：

说明：

信号线无极性，电源有极性。

J-EI8047N输出模块消防广播接线图：
