一、问题描述及原因分析

1．问题描述

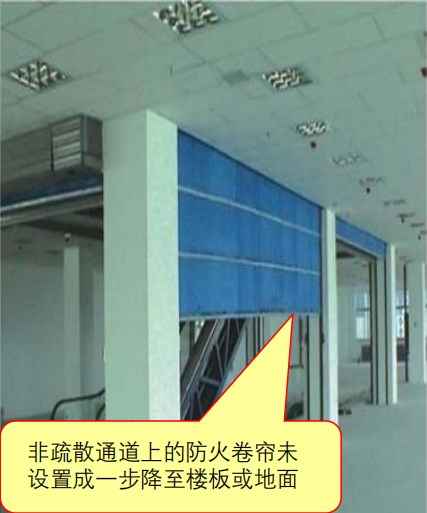

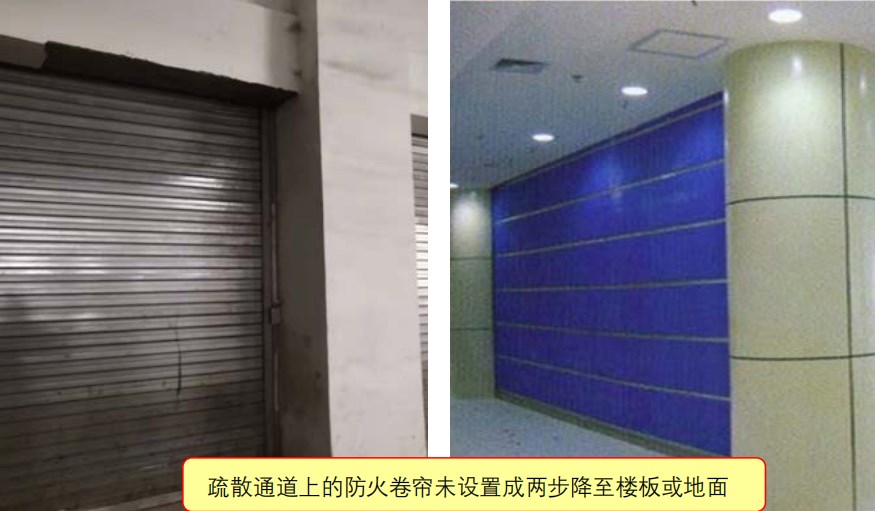

非疏散通道上的防火卷帘未设置成一步降至楼板或地面，疏散通道上的防火卷帘未设置成两步降至楼板或地面。【图示1】【图示2】

图示1

图示2

2．原因分析

防火卷帘的联动逻辑关系施工人员未调试到位。

二、规范要求及正确做法

1．规范要求

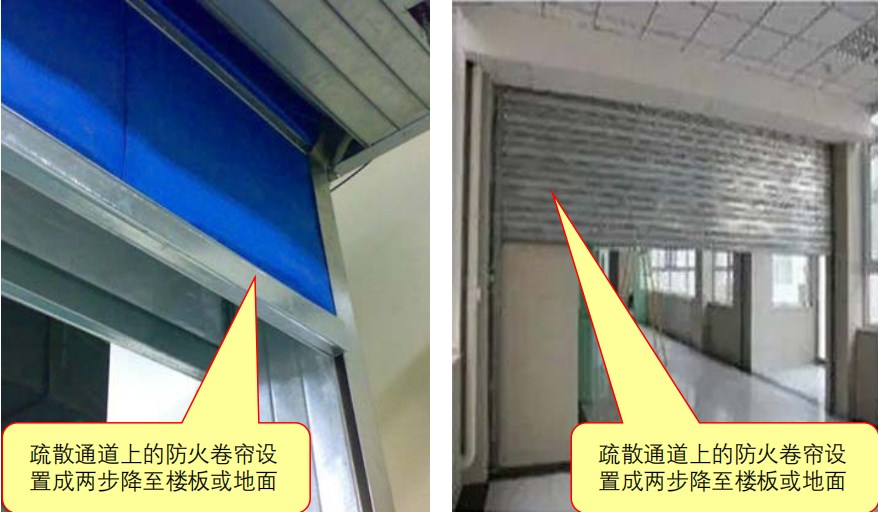

☆《火灾自动报警系统设计规范》(GB50116-2013)第4.6.3条、第4.6.4条。【图示3】【图示4】

☆《防火卷帘、防火门、防火窗施工及验收规范》(GB 50877-2014)第6.2.1条第5款。

2．正确做法

图示3

图示4

三、应对措施及防治指南

1．疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：

1）联动控制方式，防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深0.5m～5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器；

2）手动控制方式应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。

2．非疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：

1）联动控制方式应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号，作为防火卷帘下降的联动触发信号，并应联动控制防火卷帘直接下降到楼板面；

2）手动控制方式应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降，并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落。

来源：《江苏省民用建筑工程消防验收常见问题解析及防治指南》

《火灾自动报警系统设计规范》(GB50116-2013)

第4.6.3条疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：

1联动控制方式，防火分区内任两只独立的感烟火灾探测器或任一只专门用于联动防火卷帘的感烟火灾探测器的报警信号应联动控制防火卷帘下降至距楼板面1.8m处；任一只专门用于联动防火卷帘的感温火灾探测器的报警信号应联动控制防火卷帘下降到楼板面；在卷帘的任一侧距卷帘纵深0.5m～5m内应设置不少于2只专门用于联动防火卷帘的感温火灾探测器。

2手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降。

第4.6.4条非疏散通道上设置的防火卷帘的联动控制设计，应符合下列规定：

1联动控制方式，应由防火卷帘所在防火分区内任两只独立的火灾探测器的报警信号，作为防火卷帘下降的联动触发信号，并应联动控制防火卷帘直接下降到楼板面。

2手动控制方式，应由防火卷帘两侧设置的手动控制按钮控制防火卷帘的升降，并应能在消防控制室内的消防联动控制器上手动控制防火卷帘的降落。

《防火卷帘、防火门、防火窗施工及验收规范》(GB 50877-2014)

第6.2.1条防火卷帘控制器应进行通电功能、备用电源、火灾报警功能、故障报警功能、自动控制功能、手动控制功能和自重下降功能调试，并应符合下列要求：

第5款自动控制功能调试时，当防火卷帘控制器接收到火灾报警信号后，应输出控制防火卷帘完成相应动作的信号，并应符合下列要求：

1）控制分隔防火分区的防火卷帘由上限位自动关闭至全闭。

2）防火卷帘控制器接到感烟火灾探测器的报警信号后，控制防火卷帘自动关闭至中位（1.8m）处停止，接到感温火灾探测器的报警信号后，继续关闭至全闭。

3）防火卷帘半降、全降的动作状态信号应反馈到消防控制室。

检查数量：全数检查。

检查方法：分别使火灾探测器组发出半降、全降信号，观察防火卷帘控制器声、光报警和防火卷帘动作、运行情况以及消防控制室防火卷帘动作状态信号显示情况。
