干消防这行二十多年，应急照明这块我见过最多的返工，不是灯不亮，是选型依据找错了本子。有人拿 GB 51309 去核产品证书，有人拿 GB 17945 去核回路划分，两边都对不上，最后怪厂家。今天把这几本标准的边界和现场速查口径摊开说一遍，都是能直接照着干的。

先把三本标准的边界分清

应急照明系统常用的标准有三本，管的事不一样。

GB 51309-2018《消防应急照明和疏散指示系统技术标准》管设计与施工验收。系统怎么配电、集中电源怎么设、回路怎么划、控制器怎么带载，都在这本里。它是工程建设标准，不是产品标准。

GB 17945《消防应急照明和疏散指示系统》管产品。灯具、控制器、集中电源、配电箱本身合不合格，看这本。现行版本是 GB 17945-2024，2025-05-01 实施，全部代替 GB 17945-2010。现场查证书要认 2024 版，不能再看 2010。

GB 55037-2022《建筑防火通用规范》管底线，属于全文强制。涉及应急照明的设置场所、疏散照明的地面照度下限这些底线要求，以通用规范为准。三者冲突时，先看 GB 55037，再看 GB 51309，产品部分回到 GB 17945。

灯具类型：A 型和 B 型不是按功率分的

新手最容易搞错的就是 A 型、B 型。这两个分类出自 GB 51309-2018 第2.0.3条，按的是灯具的供电电压等级，不是瓦数。选型时先定类型，再算功率和数量；类型定错，后面配电箱、集中电源全得跟着改。

集中电源的几个硬参数

GB 51309-2018 第3.3.8条是集中电源选型的主要依据，我一般按四条核。

先看功率：集中电源额定输出功率不应大于 5kW；设在电缆竖井里时不应大于 1kW。灯具总功率超过 5kW 的系统，应分散设置集中电源。

第二条看回路：输出回路不应超过 8 路。沿竖井给不同楼层供电时，一个回路在公共建筑的供电范围不宜超过 8 层，住宅不宜超过 18 层。

第三条看位置与防护：应设在消防控制室、低压配电室、配电间或电气竖井内；隧道、潮湿场所不低于 IP65，电气竖井内不低于 IP33。

第四条看供电：集中控制型系统里，集中设置的集中电源由消防电源专用应急回路供电，分散设置的由所在防火分区或同层消防电源配电箱供电。

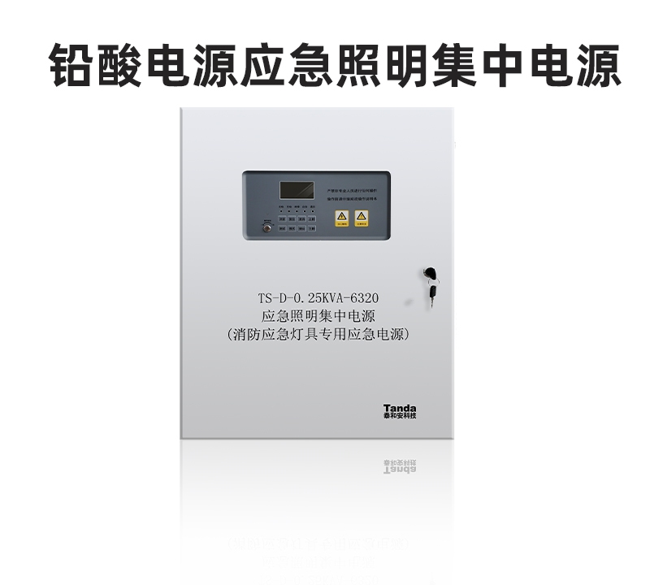

应急照明集中电源

配电箱的回路数别记混

GB 51309-2018 第3.3.7条第4款：A 型应急照明配电箱输出回路不应超过 8 路，B 型不应超过 12 路。这条和集中电源的 8 路是两回事，一个管配电箱，一个管集中电源，验收时经常被混成一句。

还有一条红线在第3.3.2条：配电箱或集中电源的输入、输出回路里不应装剩余电流动作保护器，输出回路严禁接系统以外的开关、插座和其他负载。改造项目把应急照明并在普通照明箱上，一装漏保，验收必卡。

选型速查：从灯具到设备怎么倒推

现场我一般按四步倒推。

先统计灯具：按防火分区和楼层段，把应急照明灯、标志灯的只数和功率列出来，A 型 B 型分开。

第二步算单回路：设备侧每回路最多带多少只，功率侧按同时系数和压降算出能带多少只，两个数取小值。

第三步算设备台数：总只数除以每回路可带只数，得回路数；回路数除以 8（配电箱看 8 或 12），得设备台数。

第四步核控制器：控制器能带多少台配电箱、每台几回路、每回路几点，三个乘数乘起来是容量上限，登录点数不能超。

举个例子，TS-C-6001C 控制器的参数页写的是 128 台配电箱、每台 8 回路、每回路 60 点，合计 61440 点；集中电源 TS-D-1KVA-6340 给的是 8 回路、每回路 60 个前端设备、DC36V 输出、磷酸铁锂 35.2V/50Ah、应急 90min、切换小于 5s。把项目实际只数代进去，就能倒推出需要几台。具体参数以该型号随机技术资料为准。

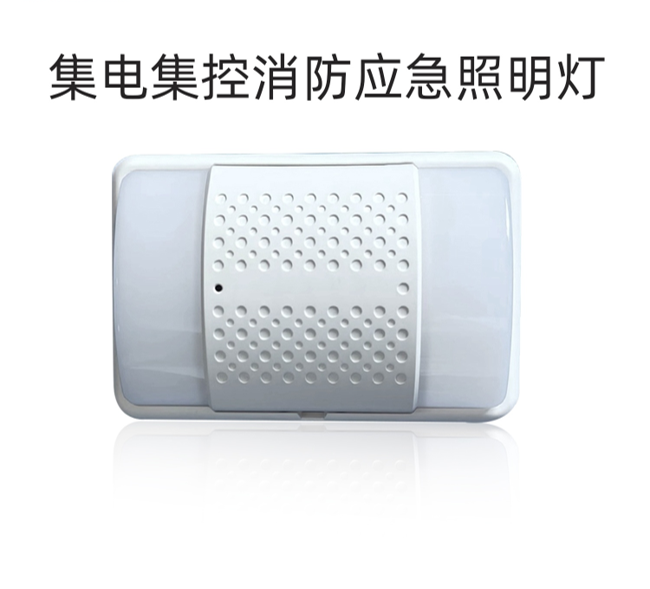

回路末端的应急照明灯具

现场最容易错的三处

最常见的一处，拿 GB 17945-2010 的证书去交 2024 版要求的项目。产品标准换版了，证书和检验报告要跟着换。

第二处，把集中电源的 8 路和配电箱的 8 路／12 路记混，做出来的系统图上回路数对不上。

第三处，只算点数不算功率。一条回路 60 只灯没超，但 60 只大功率灯挂在末端，压降和启动电流会把问题留到验收。

速查清单

标准边界：设计验收看 GB 51309-2018，产品看 GB 17945-2024，底线看 GB 55037-2022。

集中电源：功率 ≤5kW、竖井 ≤1kW、回路 ≤8 路、公共建筑每回路 ≤8 层、住宅 ≤18 层、隧道潮湿 IP65、竖井 IP33。

配电箱：A 型 ≤8 路、B 型 ≤12 路。

共同红线：输入输出回路不装剩余电流保护器，输出回路不接系统外负载。

容量核对：灯具只数 → 单回路取小值 → 回路数 → 设备台数 → 控制器总点数。

免责声明：本文依据现行国家标准与产品随机技术资料整理，供消防设施选型与维保交流参考，不构成具体项目的设计依据。工程设计与验收应以项目所在地现行有效标准、设计文件及主管部门要求为准；产品参数以到货型号的随机技术资料为准。
