干这行久了，联动系统的毛病有一大半不是设备坏，是接地和线没做对。我把这些年踩过的坑先摊开说：接地电阻分两档，共用接地不大于 1Ω、专用接地不大于 4Ω；消防控制室里的机柜、机架、金属管槽要做等电位连接；接地板到各设备的专用接地线不小于 4mm²、接地板到建筑接地体不小于 25mm²，都是铜芯；线路这块，绝缘电阻不小于 20MΩ，报警总线、通讯线、高压线不能穿同一根管。下面一条一条说怎么落地。

接地电阻到底按 1Ω 还是 4Ω

先分清共用接地和专用接地，这两个数不能混。GB 50116-2013 第10.2.1条写的是：采用共用接地装置时，接地电阻值不应大于 1Ω；采用专用接地装置时，不应大于 4Ω。现场最常见的错法是设计说明抄了 4Ω，实际做的是共用接地，验收一测就超标。

我遇到过一个改造项目，消防控制室里所有接地都汇到建筑接地网，实测 0.8Ω，看着挺好；坏就坏在两个远端控制箱各自打了独立接地极，接地电阻 5Ω 多，联网一投就跳。后来把远端全部并入共用接地干线才消停。所以先问一句：这个点跟谁共地。

等电位和接地线怎么接

机房里的金属件不能各接各的。GB 50116-2013 第10.2.2条要求，消防控制室内的电气和电子设备的金属外壳、机柜、机架和金属管、槽等，应采用等电位连接。这句话落到做法上，就是机柜、走线架、金属线槽用等电位联结导体连到接地端子排上，接头用压接端子，不许拧一圈就算完。

接地线的线径也有明确要求。第10.2.3条规定，由消防控制室接地板引至各消防电子设备的专用接地线应选用铜芯绝缘导线，线芯截面面积不应小于 4mm²；第10.2.4条规定，消防控制室接地板与建筑接地体之间，应采用线芯截面面积不小于 25mm² 的铜芯绝缘导线连接。

这里插一句设备侧的做法：TX3820A 消防控制室图形显示装置的应用设计说明书第 5.6.6 条布线要求里写得很直白，接地必须可靠，连接螺钉必须拧紧、不可松动，接地电阻应小于 4Ω，具体以该型号随机技术资料为准。设备自带的接地端子就是个螺丝孔，压不紧、氧化了，接地就是摆设。

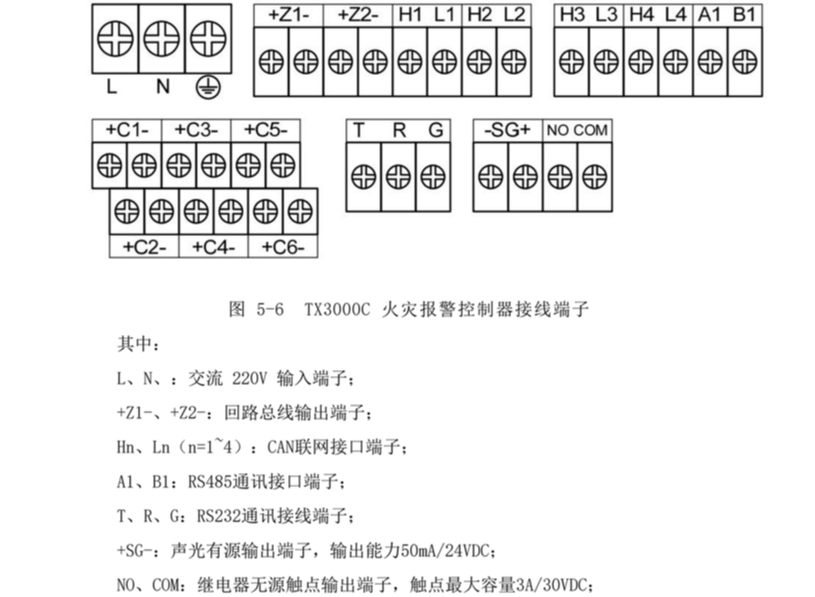

控制器的接地端子长什么样，可以参考下面这张图，L、N 旁边的 E 就是保护接地端子。

TX3000C 控制器接线端子

线怎么选，绝缘电阻怎么量

线选不对，干扰就有路可走。GB 50116-2013 第11.1.2条和表11.1.2给了线芯最小截面：穿管敷设 1.00mm²、线槽敷设 0.75mm²、多芯电缆 0.50mm²，这是下限，实际工程一般按厂家要求放大一档。第11.2.2条、第11.2.3条要求供电与联动线路采用耐火铜芯线缆，敷设时保护层厚度不小于 30mm。

绝缘电阻是查线的基础项。GB 50166-2019 第3.2.16条要求，系统布线应做绝缘电阻测试，导线之间、导线对地绝缘电阻不小于 20MΩ。刚下完雨、线管里带水，或者穿线时胶皮划破，这一项最先掉下来。

具体线型可以看厂家资料。以泰和安 TX3000C 火灾报警控制器为例，应用设计说明书第 5.2.6 条布线要求里列得比较细：报警总线用截面积大于 1.5mm² 的铜芯耐火聚氯乙烯绝缘绞型连接软电线 NH-RVS，直流 24V 电源线用大于 1.5mm² 的 NH-BV，多线控制盘输出线用大于 1.0mm² 的 NH-KVV，RS485 和 CAN 通讯线用大于 1.5mm² 的屏蔽铜芯绞型连接软电线 NH-RVSP；同时明确报警总线、多线控制盘输出线、通讯线不能和高压线穿入同一根保护管，必须合用同一线槽时线槽内要有隔板分离，报警总线和通讯线不能布在同一根多芯电缆中。具体以该型号随机技术资料为准。

干扰从哪来，怎么压下去

搞清楚干扰的来源，比背条文管用。消防系统里常见的干扰有三路：一是动力电缆的电磁耦合，变频器、水泵、风机启停时最明显；二是共用路径带来的串扰，通讯线和动力线走同一根桥架，屏蔽层又两端乱接；三是接地网上的电位差，多个接地点之间有了电位差，信号地就跟着晃。

对症的做法也就三条。物理上分开，GB 55036-2022 第12.0.15条要求火灾自动报警系统单独布线，同一线槽不同电压等级、不同电流类别的线路要有分隔；屏蔽要规范，通讯线用屏蔽双绞线，屏蔽层按厂家要求单端或两端接地，不要一头接机柜一头悬空；分区要隔离，GB 55036-2022 第12.0.4条要求总线上设总线短路隔离器，每只保护的探测器、手报和模块等设备总数不应大于 32 点，一条回路出问题不至于带垮整个系统。

环境干扰特别大怎么办？厂家资料里其实给了口径。TX3045 气体灭火控制器的应用设计说明书第 10.4.2 条布线要求在常规做法之外补了一句：当环境干扰比较大时，CAN 通讯线应考虑使用 RVSP2×1.0mm² 的双绞屏蔽线，具体以该型号随机技术资料为准。这类"常规用 RVS、干扰大用 RVSP"的说法，比笼统讲"加强抗干扰"实在。

再补一个容易被忽略的场景：本安和隔爆回路。厂家资料里要求本质安全电路电缆和非本质安全电路电缆应分开布线，用不同颜色的线区别并保持一定距离，安全栅外壳必须可靠接地、连接螺钉拧紧不松动、接地阻抗小于 1Ω。这套回路的接地不是"顺手接一下"，是按防爆要求单列的。

现场检查我会先看哪几样

把我自己的检查顺序说一下，供同行参考。先看接地电阻实测值，共用和专用分开记；再看机房等电位连接，机柜、线槽、走线架有没有连到端子排；然后抽查绝缘电阻，重点抽刚施工完的段；接着核线型线径，对着厂家布线要求一条条对；再看屏蔽层怎么处理、隔离器有没有按 32 点分组。这几样过了，联动系统那些"疑难杂症"能少一大半。

免责声明：本文条款以 GB 50116-2013《火灾自动报警系统设计规范》、GB 50166-2019《火灾自动报警系统施工及验收标准》、GB 55036-2022《消防设施通用规范》正式文本为准；产品参数与布线要求以该型号安装使用说明书及应用设计说明书为准，最终以该型号随机技术资料为准；文中案例为工程经验交流，不构成具体项目的设计依据。
