“消防应急照明和疏散指示系统”（执行标准GB 17945-2024）中的大脑—“应急照明控制器”，部分项目验收时提出必须具备图形显示功能，也有提出必须与“消防控制室图形显示装置”（图显装置，CRT）配套使用。

1. GB 51309-2018《消防应急照明和疏散指示系统技术标准》的规定：

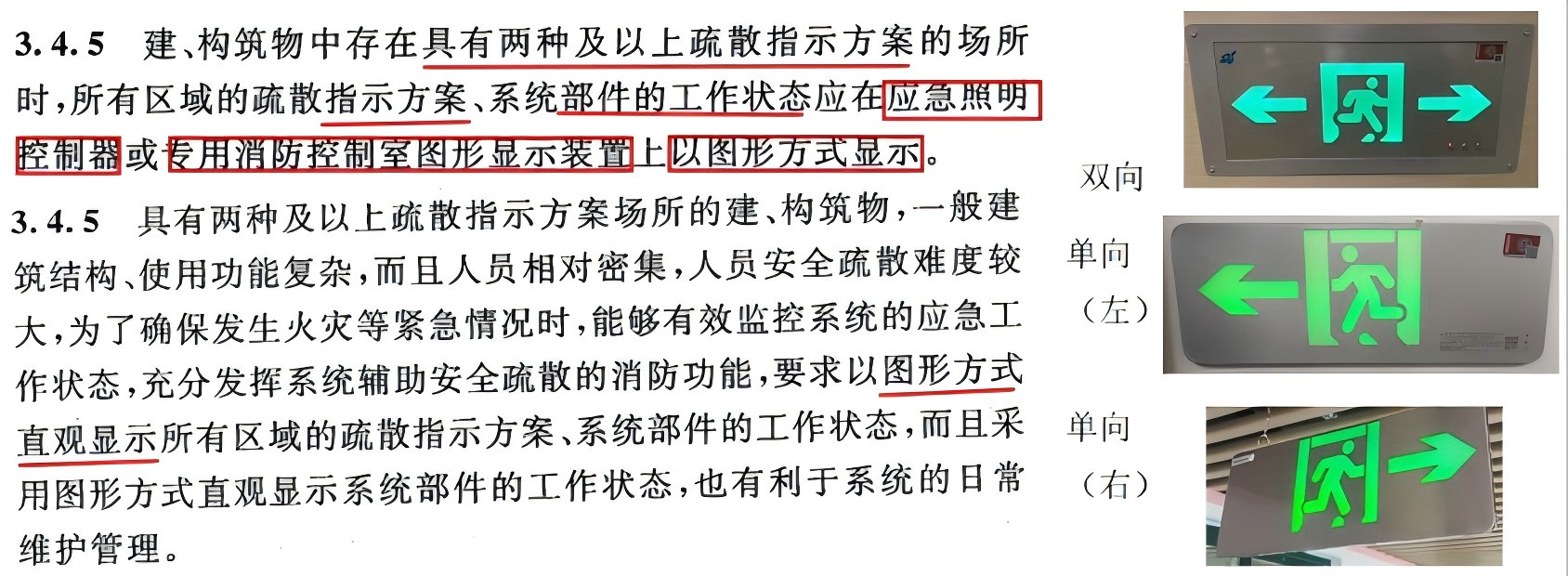

GB 51309明确应急疏散系统需要“图形显示”的前提条件是：具有两种及以上疏散指示方案（即有“双向”标志灯，可以调整指示方向，避开着火区域）。实现方式有两种：应急照明控制器自身有图形显示功能；设置专用的图显装置（不与火灾自动报警系统共用）。

注1：对于只有一种疏散方案的项目，即全部方向标志灯具均为单向指示（左向、右向）、只需有火警后直接应急点亮即可，不要求应急照明控制器有图形显示功能，也不需要配置专用的CRT。

2. GB 17945-2024《消防应急照明和疏散指示系统》的规定：

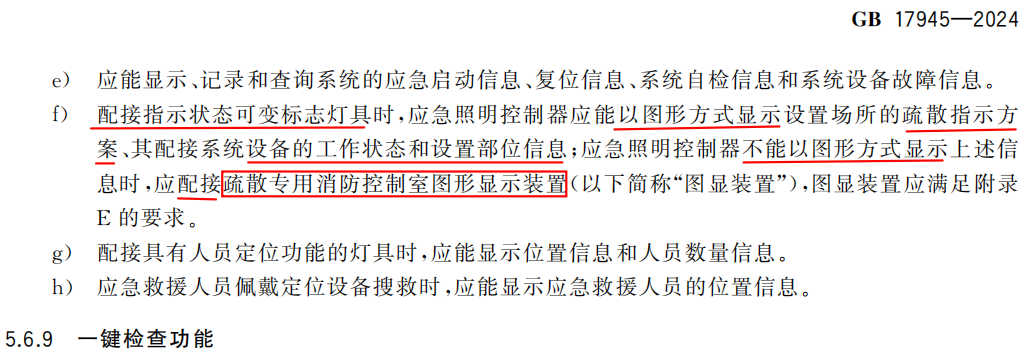

2025.5.1开始实施的产品标准GB 17945中对于应急照明控制器的“图形显示”功能要求见5.6.8“信息显示、记录和查询功能”的f)项，与工程规范GB 51309的规定保持了一致。

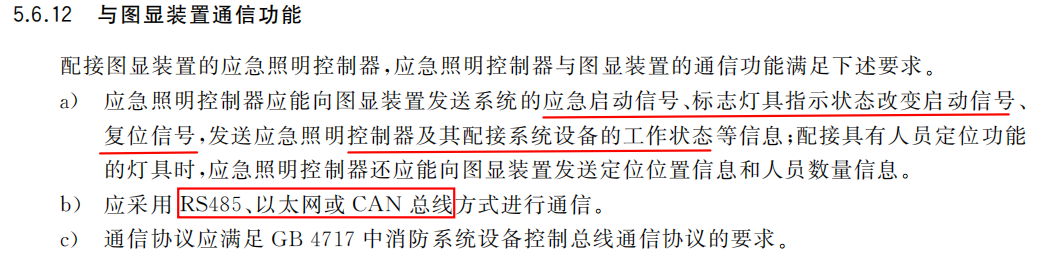

需要了解、探讨的相关内容还有：应急照明控制器与图显装置的通讯（不是必备的）；与火灾报警控制器或消防联动控制器的通讯或接口（是必备的）。

 注2：无图形显示功能的应急照明控制器才可能需要与CRT通信；通信接口有多种形式，协议已经归一化（在GB 4717《火灾报警控制器》标准中规定）。

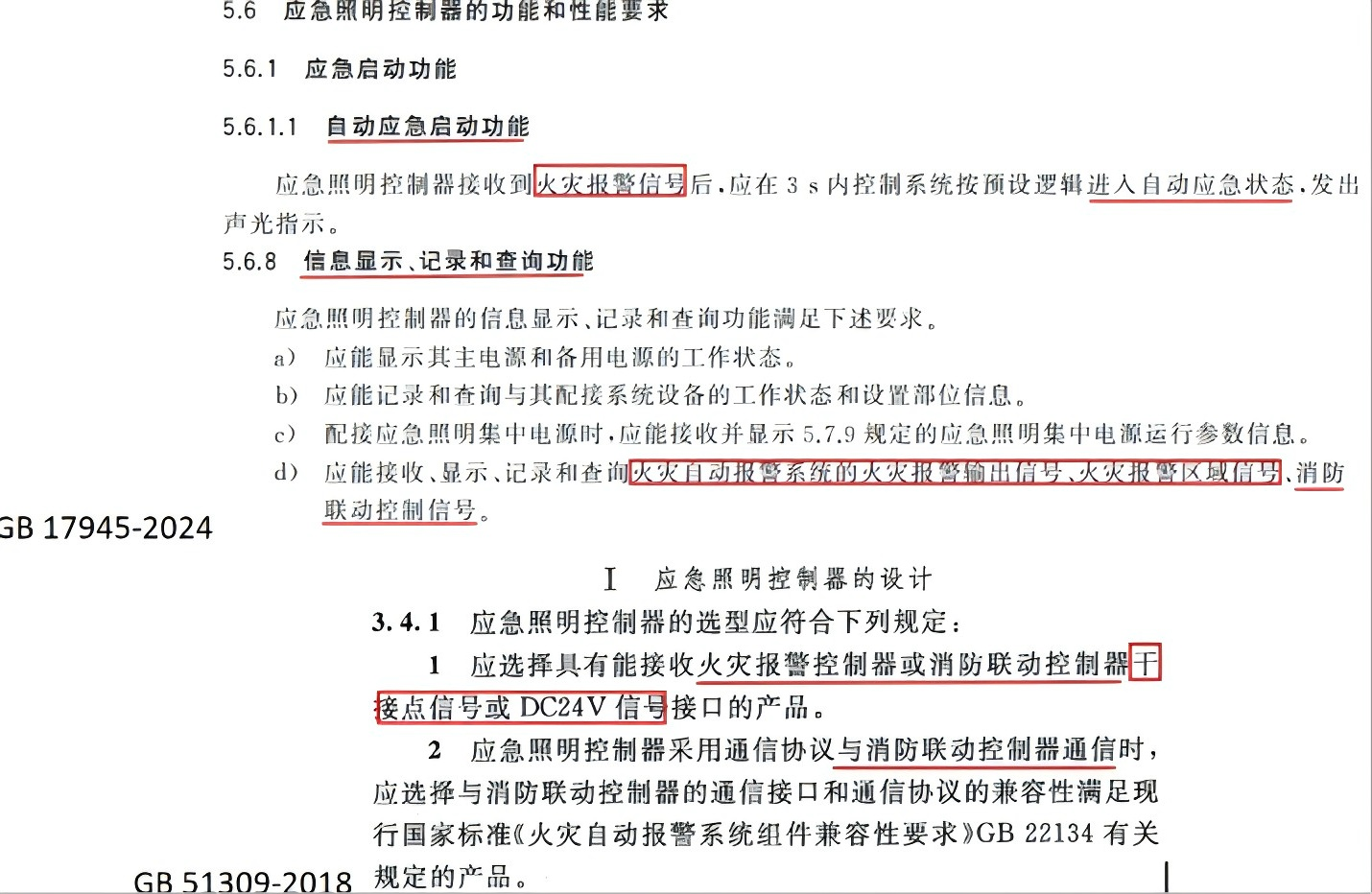

对于应急照明控制器是接收火警信号还是联动控制信号（即是与报警控制器还是联动控制器连接），在GB 51309、GB 17945中的描述有一些差异。GB 17945的5.6.1.1“接收火灾报警信号”，5.6.8 d)接收火警信号（含报警区域）、联动控制信号。GB 51309的3.4:可以接收两种控制器的干接点或DC 24V信号；与联动控制器通讯（那能否与火灾报警控制器通讯？）。

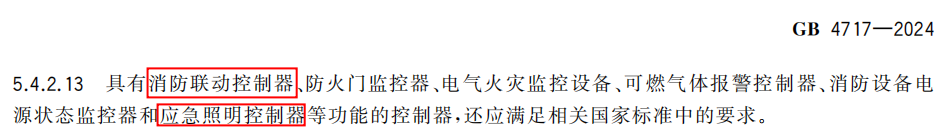

注3：目前市场上的消防联动控制器基本上都是与火灾报警控制器“二合一”的，因此向应急照明控制器发送信号就不存在问题了（火警、联动控制；干接点、通讯协议都可以）。另外GB 4717中也允许火灾报警控制器同时具有“应急照明控制器”的功能，即有“三合一”、“多合一”控制器。

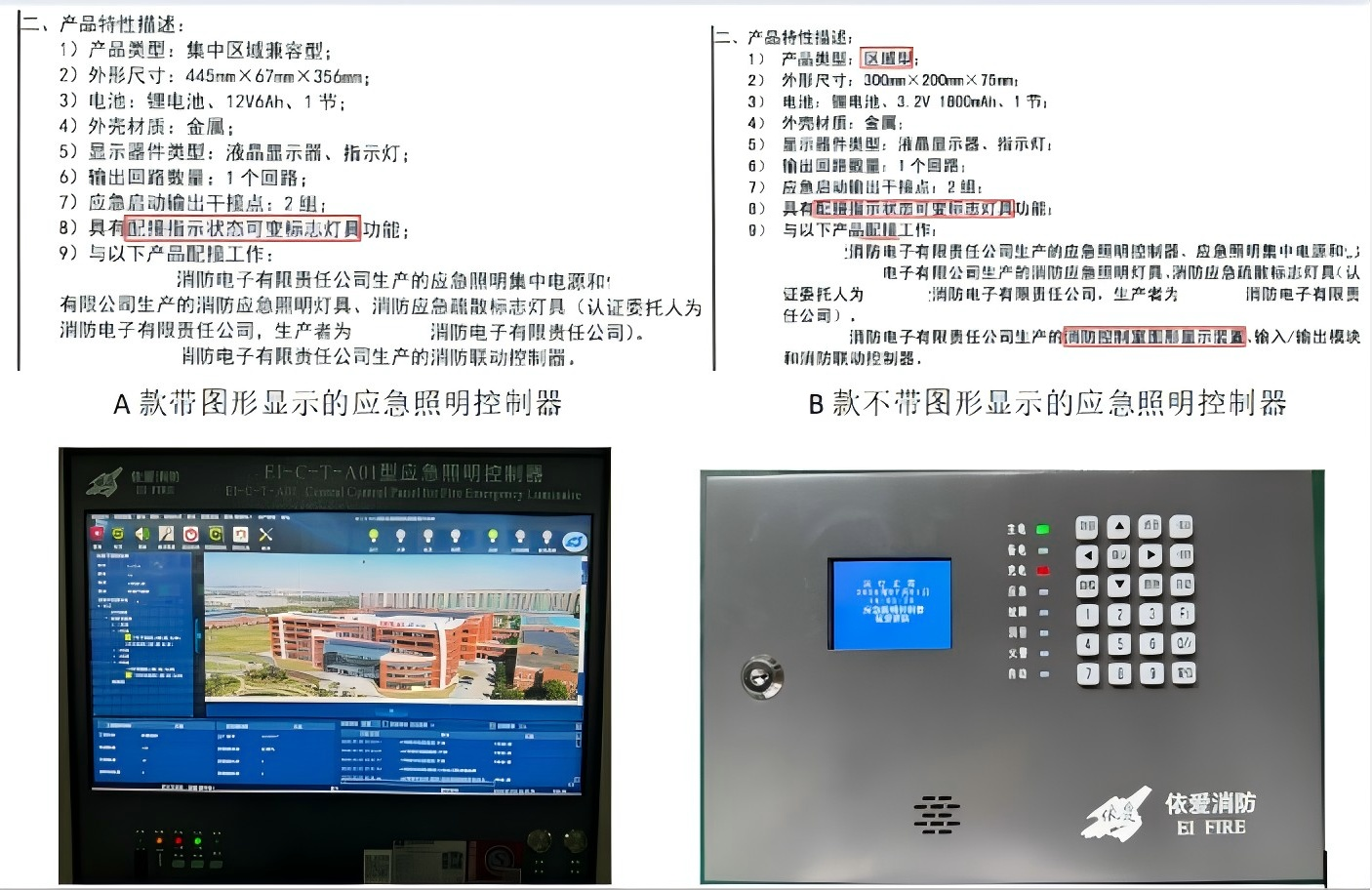

应急照明控制器是否具有“图形显示”功能或可配接CRT，需要查看产品实物（好区分）与“型式试验报告”。可选功能以“具有”开头进行描述：具有配接指示状态可变灯具功能，在检验报告“产品特性描述”部分，下图中两种产品均具备。

A款控制器为“集中区域兼容型”（集中机、区域机的定义、功能与火灾报警系统类似）、带图形显示功能，因此配接的产品中有联动控制器；B款控制器为“区域型”、不带图形显示功能，配接的产品是CRT（专用于应急疏散系统的图形显示）、联动控制器。

因此对配置了双向标志灯具的应急疏散工程，应急照明控制器可选择：

1）A款控制器，不需要再配置专用CRT；

2）B款控制器，需要配置1台应急疏散系统专用CRT。

了解这些后，结合自己的使用习惯、偏好，就可选择具有对应功能、配置的应急照明控制器产品，但对于产品功能、配置的判定还是应依据GB 17945、GB 51309等标准、规范。
