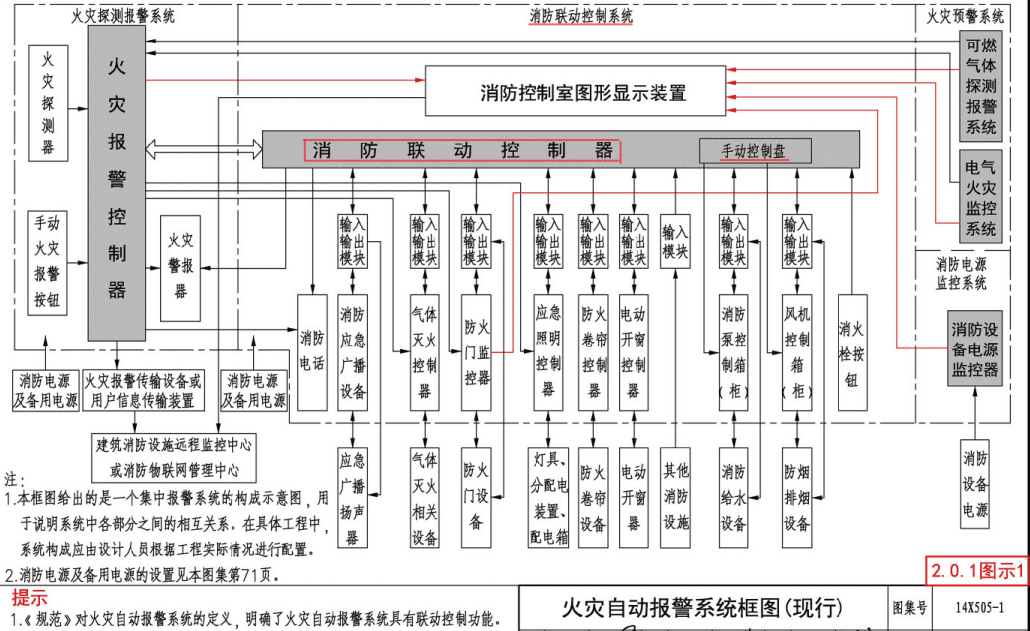

消防联动控制器是消控室中常见的消防设备，是火灾探测、报警后实施防火隔离（卷帘门下降）、防烟排烟、消防供水等联动控制的核心产品。从火规图集14X505-1中“火灾自动报警系统框图”可以看出其作用、重要性。

在工程项目实际检测、验收过程中，可能会遇到要求联动控制器增加“总线联动盘”的情况，判定控制器的配置不满足火规GB 50116、验收标准GB 50166的规定。为何会出现这种情况？主要是对“总线联动盘”、“多线联动盘”的理解上出现偏差或对规范要求了解不够深入。

1.“多线联动盘”与“总线联动盘”的区别：

“多线联动盘”（也有叫“直启盘”的）在产品标准GB 4717《火灾报警控制器》、GB 16806《消防联动控制系统》中的描述为“手动直接控制输出”，在火规及图集中称为“手动直接控制装置”、“手动控制盘”，用于手动直接控制泵、风机的启动/停止，与现场设备控制箱之间采用专用线路直接连接（主要特征，即不能通过“输出模块”来控制)。因每一路被控设备需单独布线，到现场的直启线路比较多，因此俗称多线直启控制。直启控制的数量根据现场设备确定，但联动控制器不应低于6组。

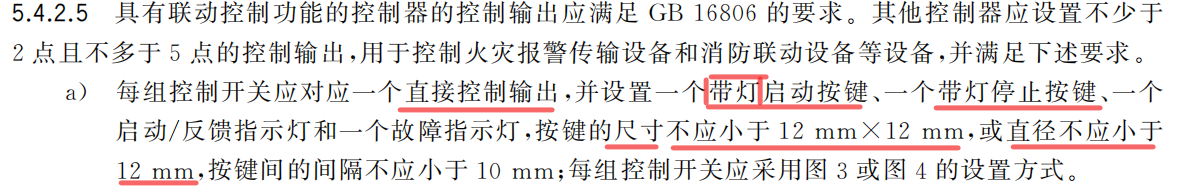

注1：1组（2个：启动、停止）直启按键对应1个设备（泵、风机），按键比较大：12mm*12mm或直径12mm；1块直启盘上的按键数量各企业有差异，8组、10组、12组比较常见。

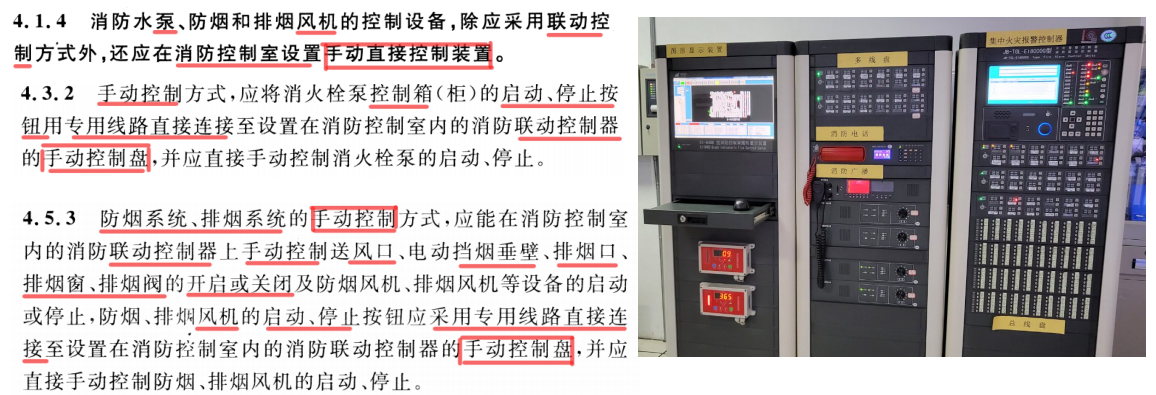

注2：联动控制器的直启控制是标配，输出为DC 24V电压（火规4.1.2条）。增加另外的直启柜进行双重控制可以，但不使用联动控制器的直启控制、而采用交流直启柜进行控制（山东部分地区习惯采用）是不符合火规的。

“总线联动盘”在按GB 16806出具的产品检验报告中描述为“手动总线联动控制输出”，用于通过联动总线及“模块”（主要特征），以总线联动方式控制现场消防设备的启/停，在联动控制器上也是以一组组按键方式体现，只是不需从消控室向现场设备布线（“模块”所需的联动总线是必须的）。在火规图集中没有提及“总线联动盘”，火规中有相关的规定（如4.5.3中对于风口、阀的手动直接控制）但也没有提到具体的名称，因此才容易被遗漏。

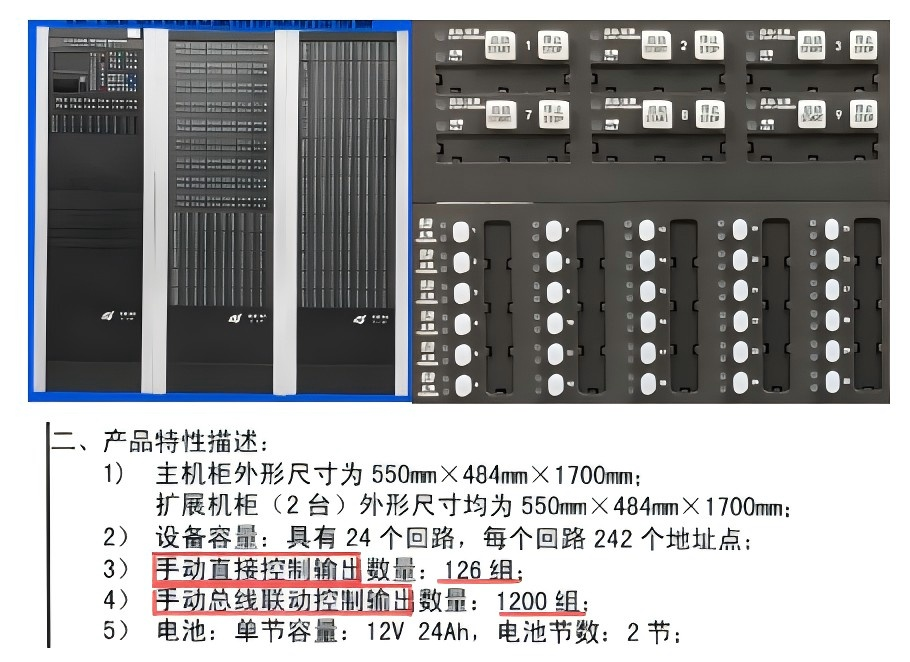

注3：按照火规的设计原则，采用总线联动控制的设备数量较多（尤其是大型住宅小区、商业综合体），故各家企业设计产品时都留出了余量，如下图中20*60=1200点“手动总线联动控制”（20块60点的总线盘），直启为10*12+6=126组（10块12组+基本配置6组的多线盘），需3个柜体才能装入。总线盘按键比直启盘按键小、间距密、数量多。

注4：对于大型建筑，需要手动联动控制现场消防设备时，不适宜采用菜单操作方式，需要密码、也记不住设备对应的模块回路、地址，因此现场都会打印或手写出设备名称、位置，贴在联动盘对应按键处。

2.验收标准GB 50166的要求：

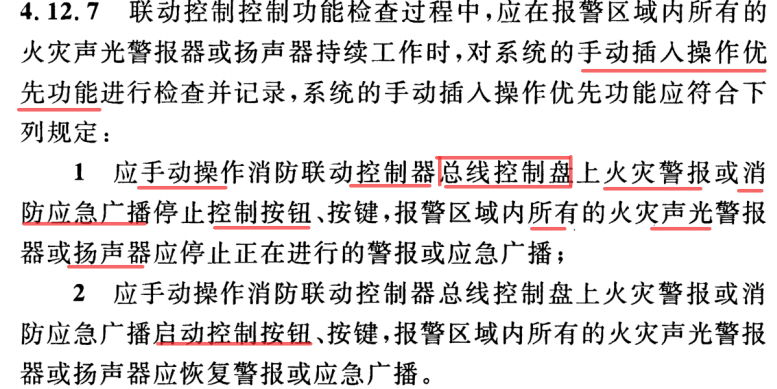

GB 50166中对总线联动控制的描述为“总线控制盘”、“总线控制单元”，必须对应设置“控制”按键的消防设备包含：一个按键对应一个设备：非疏散通道上的卷帘门、送风口、挡烟垂壁、排烟口、排烟阀、防火阀；一个按键对应多个设备：消防广播、声光。都是与火规的联动逻辑设计对应的，如火警确认后启动全楼的消防应急广播、声光。

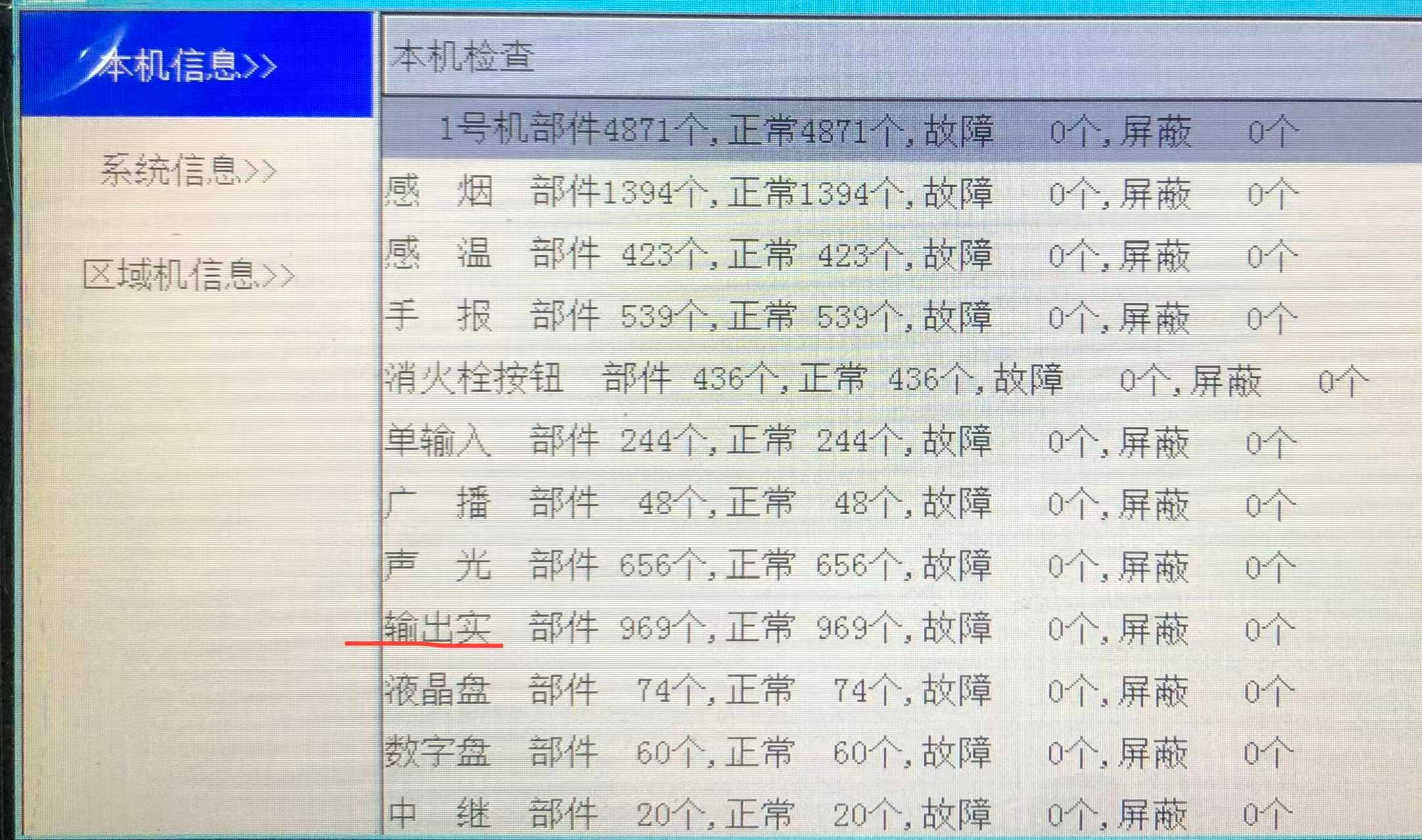

对照这些要求很容易判定控制器配置的“总线联动盘”数量是否符合，简单的方法：按联动控制设备启/停的输出模块数量来判断，如控制器“检查”后显示有600只，则至少需480个总联按键才合理（考虑非消防电源强切等没有规定设置“手动总线联动”控制）。

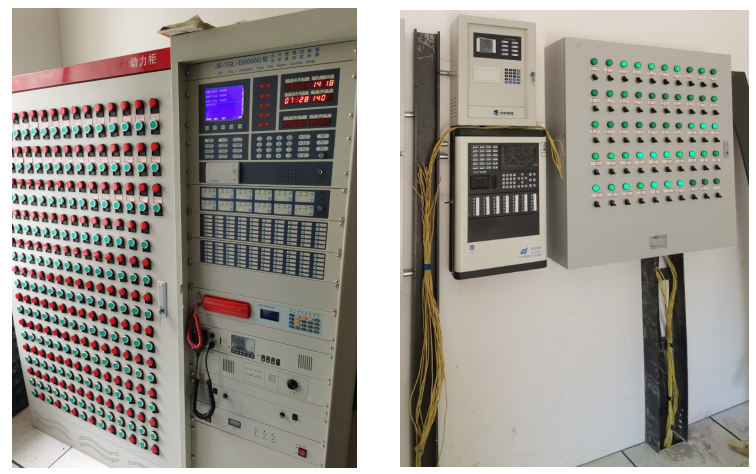

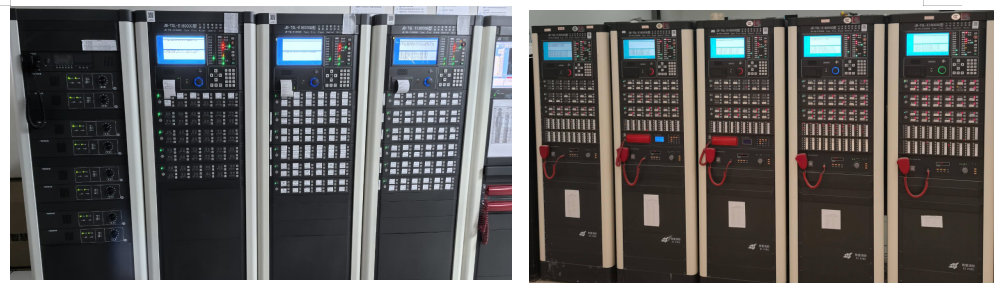

下图左为一极端案例，消控室的联动控制器（集中机+区域机）配置了17*12组直启，但1个“总线联动盘”都没有，一定是不符合规范的。下图右为一大型商业综合体项目，每台控制器都配置了3*12组直启，合计180组，总线联动按键的数量有60点、120点，合计480点，直启组数与总线联动按键的比例为3：8，与防排烟系统实际需要总线联动控制的数量（输出模块）相比应该还有一些差距。
