一、高压细水雾防护区联动程序

　　高压细水雾防护区联动程序以开式系统为典型，遵循“两路独立火警→确认→联动→启动→反馈”的核心逻辑（规范无“延时”要求），依据GB50898-2013《细水雾灭火系统技术规范》第3.6节与GB50116-2013《火灾自动报警系统设计规范》相关要求设计。

　　1、火警探测与预警

　　防护区应布置两种不同探测原理的火灾探测器（如感烟探测器+感温探测器），形成两路独立探测回路，确保火灾探测的可靠性。

　　第一个火警信号：仅启动防护区现场（外）及消防控制室的预警级声光警报，无任何其他设备联动动作。

　　第二个独立火警信号：系统确认火灾，立即进入联动启动流程（无任何延时，直接触发后续联动动作）。

　　2、联动控制启动（无延时要求，直接启动）

　　系统确认火灾后，同步执行以下联动动作：切断防护区内带电保护对象的非消防电源，关闭空调系统、通风风机、防火阀等影响灭火效果或可能造成次生危害的设施。

　　启动消防主泵，稳压泵自动停止；待泵组出口压力达到系统设计工作压力后，自动开启对应防护区的分区控制阀（开式系统分区控制阀应具备接收控制信号、反馈启闭状态的功能）。

　　系统设计响应时间（从接收到两个独立火灾信号到喷头开始喷放细水雾的时间）不应大于30s。

　　3、喷放与反馈

　　管网压力达到设计值并稳定后，喷头喷放细水雾实施灭火；安装在分区控制阀后管网或出水总管上的压力开关（或流量开关），立即发送细水雾喷放反馈信号至消防控制室。

　　同步联动点亮防护区入口处的喷放指示灯，启动火灾确认级声光警报（持续鸣响/闪烁），警示无关人员不得进入防护区。

　　消防控制室应实时接收并显示以下信号：泵组（主泵、备用泵）工作状态（运行/停止/故障）、分区控制阀启闭状态及故障信号、细水雾喷放反馈信号、非消防电源切断状态、排水泵运行状态（如有）等。

　　4、手动与应急操作

　　消防控制室手动控制盘：可远程手动启动或停止泵组及分区控制阀，手动操作权限应高于自动控制，且应能在系统任意工作阶段执行操作。

　　防护区外手动按钮：应设置在防护区入口处便于操作且不易误碰的位置，击碎玻璃保护罩后，可通过一个控制动作直接启动系统（无紧急停止功能），启动后触发流程与自动控制一致（联动关设备→启泵→开阀→喷放）。该手动启动按钮的启动逻辑，不受消防控制室控制器自动/手动状态切换影响，无论系统处于何种工作状态，按下该按钮后均能直接触发系统启动流程。

　　泵房就地操作：泵房内应设置泵组就地手动启动装置，可手动启动主泵、备用泵；分区控制阀应具备机械应急操作功能，在电动控制失效时，可通过机械操作装置手动开启阀门（分区控制阀关闭应采用手动操作方式，无自动关闭功能）。

　　5、其它要求

　　（1）系统应设置备用电源（主备电源可自动、手动切换），保障系统在主电源中断时仍能正常启动运行；

　　（2）所有手动启动和机械应急操作装置，均应设置与对应防护区一一对应的永久性标识，标明操作方法及注意事项；

　　（3）泵组系统应设置备用泵，其工作性能应与最大一台主泵相同，主、备用泵应能自动切换，并可手动操作停泵；

　　（4）系统喷放细水雾的持续时间，应根据防护区场所类型确定，确保火灾完全扑灭且不复燃。

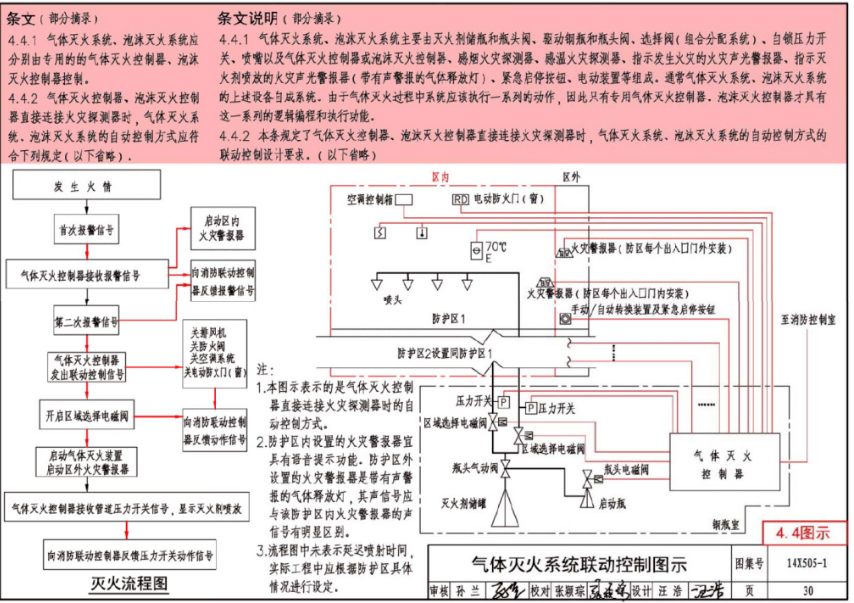

　　二、气体灭火防护区联动程序

　　1、联动触发条件

　　自动控制触发条件：

　　需满足同一防护区内两个独立的火灾触发信号组合，二者满足其一即可启动自动程序：

　　（1）同一防护区内两只独立的火灾探测器报警信号（需采用不同探测原理，如感烟探测器与感温探测器组合）；

　　（2）同一防护区内一只火灾探测器报警信号+一只手动火灾报警按钮报警信号。

　　手动控制触发方式：

　　作为自动控制失效时的备用方式，包含三类操作途径，优先级高于自动控制：

　　（1）防护区外设置的紧急启停按钮；

　　（2）消防控制室内气体灭火控制器的手动控制盘；

　　（3）瓶组间内的机械应急操作装置。

　　2、自动控制联动流程（分三阶段）

　　阶段一：首个报警信号（预警阶段）

　　当防护区内接收到第一个火灾触发信号（探测器或手报）后，系统仅执行单一预警动作：启动该防护区内的声光警报器，仅用于提示防护区内人员关注火灾预警。

　　本阶段不能执行任何设备联动操作，包括但不限于：关闭防火门、电动窗、防火卷帘，停止通风空调、排风机、防火阀，切断非消防电源，点亮喷放指示灯等。

　　消防控制室图形显示装置仅需显示“XX防护区一级预警”字样，同步显示具体报警探测器或手报的位置、编号信息，无任何设备联动状态反馈。

　　阶段二：第二个报警信号（火灾确认+延时阶段）

　　当防护区内接收到满足联动逻辑的第二个独立火灾触发信号后，系统确认火灾，立即进入0~30s可调延时阶段（规范推荐延时时间30s，用于保障防护区内人员安全撤离）。

　　延时阶段内，系统同步执行以下全部联动动作：

　　（1）启动防护区外的声光警报器，警示防护区外人员不得进入；

　　（2）关闭防护区内所有常开防火门、电动窗，关闭通风空调系统、新风系统及相关防火阀，彻底封闭防护区开口，防止后续灭火剂泄漏；

　　（3）切断防护区内的非消防电源；

　　消防控制室实时显示所有联动设备的动作状态（如“防火门已关闭”“非消防电源已切断”）、延时倒计时及气体灭火控制器的运行状态；若任一联动设备未按要求动作，控制器需立即发出故障报警信号。

　　延时阶段内，防护区外的紧急停止按钮有效，人员按下后可中断后续喷放程序；延时结束后，紧急停止按钮自动失效，无法中断喷放。

　　阶段三：延时结束（灭火剂喷放+反馈阶段）

　　延时时间结束后，系统按固定时序启动灭火剂喷放程序：

　　（1）组合分配系统：先开启对应防护区的选择阀，待选择阀完全开启并反馈信号后（间隔时间≤3s），再开启灭火剂容器阀；

　　（2）单元独立系统：直接开启灭火剂容器阀。

　　（3）防护区入口喷放指示灯点亮

　　灭火剂喷放后，安装在灭火剂输送管道上的压力开关或流量开关立即向消防控制室发送喷放成功反馈信号。

　　消防控制室接收喷放反馈信号后，实时显示选择阀、容器阀的启闭状态、灭火剂瓶组压力值、喷放时间等信息；声光警报器保持连续鸣响。

　　系统维持灭火剂在防护区内的浸渍时间，确保火灾完全扑灭。

　　3、手动与应急操作流程

　　防护区外紧急启停操作

　　（1）紧急启动：击碎紧急启动按钮保护罩并按下按钮，系统直接跳过预警阶段，进入0~30s延时阶段（如需），后续联动动作与自动控制模式一致；延时的依据是GB50166-2019《火灾自动报警系统施工及验收标准》第4.15.10条、第4.15.14条。

　　（2）紧急停止：仅在延时阶段内有效，按下停止按钮后，系统中断喷放程序，已执行的联动设备状态保持不变。

　　消防控制室远程手动操作

　　操作人员可通过气体灭火控制器手动控制盘，在系统任意阶段（预警、延时、喷放）强制启动或停止喷放程序；喷放程序启动后，停止操作仅能关闭后续联动动作（如事故排风），无法回收已喷放的灭火剂。

　　瓶组间机械应急操作

　　当气体灭火控制器发生故障或断电时，操作人员需前往瓶组间执行机械应急操作：组合分配系统需先手动打开对应防护区的选择阀，再手动开启灭火剂容器阀；单元独立系统直接手动开启容器阀，强制喷放灭火剂。

　　4、喷放后联动收尾工作

　　灭火剂浸渍时间结束后，系统可按设计要求启动防护区的事故排风系统，排除防护区内残留的灭火剂气体。

　　系统复位需手动操作：待防护区恢复安全状态后，操作人员需在消防控制室或瓶组间手动复位控制器、关闭阀门、恢复电源，系统方可回到准工作状态。

　　5、规范核心禁忌

　　（1）严禁首个报警信号触发任何设备联动动作，避免误报警造成不必要的经济损失。

　　（2）严禁组合分配系统颠倒选择阀与容器阀的开启顺序，防止灭火剂无法顺利输送至防护区。

　　（3）无人防护区可取消延时喷放程序，但仍需满足双独立报警信号触发条件，严禁首个信号直接启动喷放。

文章来自：顺溜带你学消防
