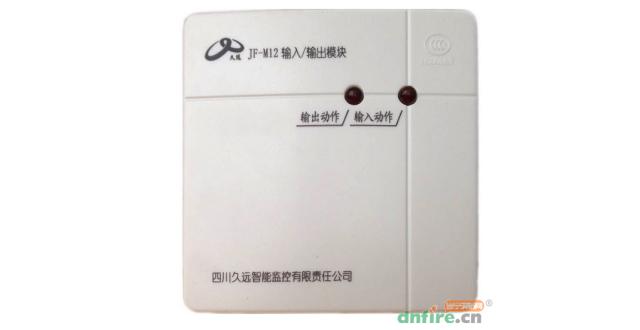

JF-M12是一种输入/输出模块，接于久远消防火灾报警控制器（联动型）回路二总线上。控制器可以通过模块去启动受控设备，如防排烟阀、送风阀、防火卷帘门、风机、警铃等，并可接收受控设备动作后的反馈信号。

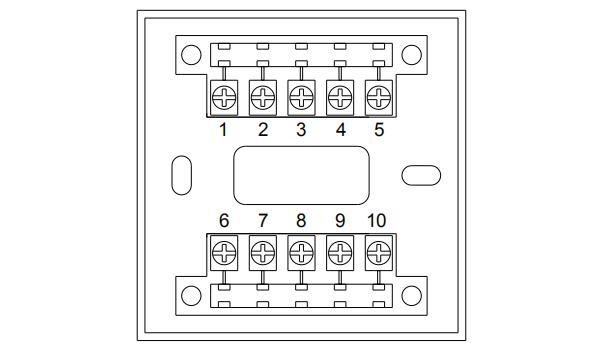

JF-M12输入输出模块接线端子说明：

L1,L2：接到控制器的二总线。

AS+,AS-（3、4）：接到被控设备的状态反馈端子（要求受控设备动作后提供1组无源常开端子），在端子上跨接一只10K电阻，用作断线监视。

6（COM1为公共端），8（NO1为常开端）：输出一组继电器常开端子。

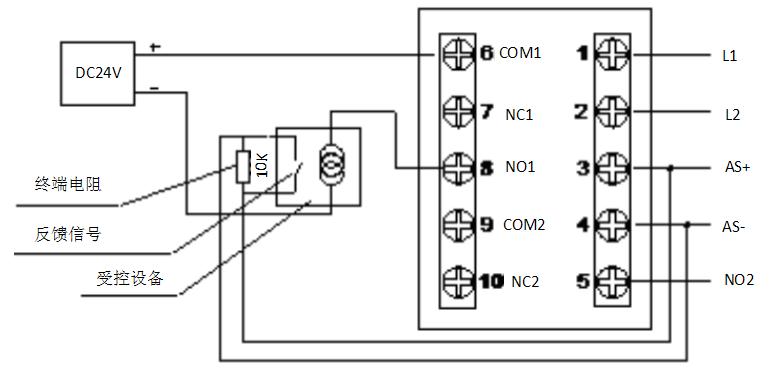

JF-M12输入输出模块接线图：

注意：

1、因为输入/输出模块的外控设备需要接有24V电源，应切记不能把电源线接到总线端子及状态反馈线上，否则会烧坏模块。

2、输出继电器触点端连接24V电源线须接负载，应切记不能把电源线直接接到输出继电器的输出端子上，否则继电器启动时会导致电源短路。

3、在编址时应注意AS+和AS-是否短接，如果短接，模块将不能检测继电器外围线路连通与否。
