电气火灾系统监控的是非消防电源配的剩余电流或温度，温度通过一个类似于电子温度计的东西，固定于箱体内实现温度监测的功能；剩余电流通俗来讲就是漏电电流，正常来说火线流进去的电流等于零线流出的电流，因此剩余的电流为0，如果不相等则表示漏电了，两个电流产生的磁场不会互相抵消，则会产生感应磁场，剩余电流互感器则会感应出一定的电流，通过专用的电路转换为电信号，传输给电气火灾监控器。

实际上最多见的是三项电，ABC三项相位差120度，加上零线N（中性线），虽然整体要复制很多，但是从矢量合来讲，矢量和仍然为0，都可以通俗的理解为流入和流出的电流相对互相抵消，因此可以理解所有厂家都要求A、B、C、N四根线都要平行穿入剩余电流互感器了吧。且需要同向尽量平行穿过、PE接地线不能穿入，否则电流本身都不为零了。

电气火灾监控系统组成：

电气火灾监控器+剩余电流探测器+温度传感器

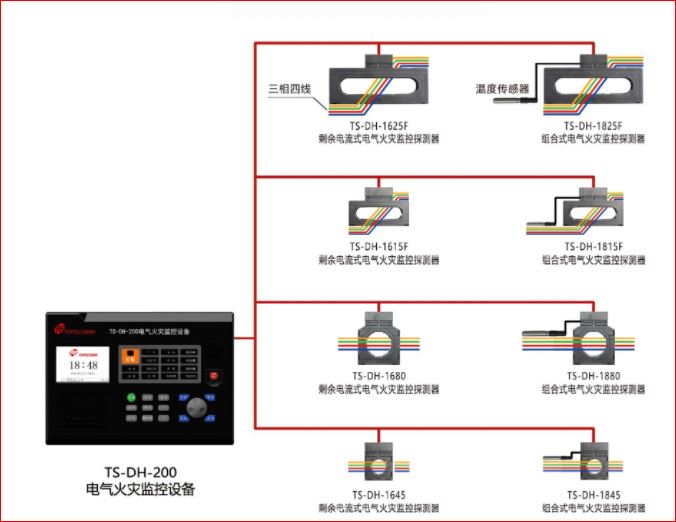

上图为比较常见的系统组成形式，传感器和模块集成到了一起，分圆形和方型，圆形多用于穿过线缆，方形用于铜排（母排）穿过。部分设计带温度则需要增加温度探头，注意部分厂家温度需单独占一个编码地址，会占用主机容量点位。青岛鼎信采用用多级地址，可扩展二级地址，扩展性更好，温度不会占用单独的地址，下面我就以鼎信为例带大家详细了解电气火灾监控系统。

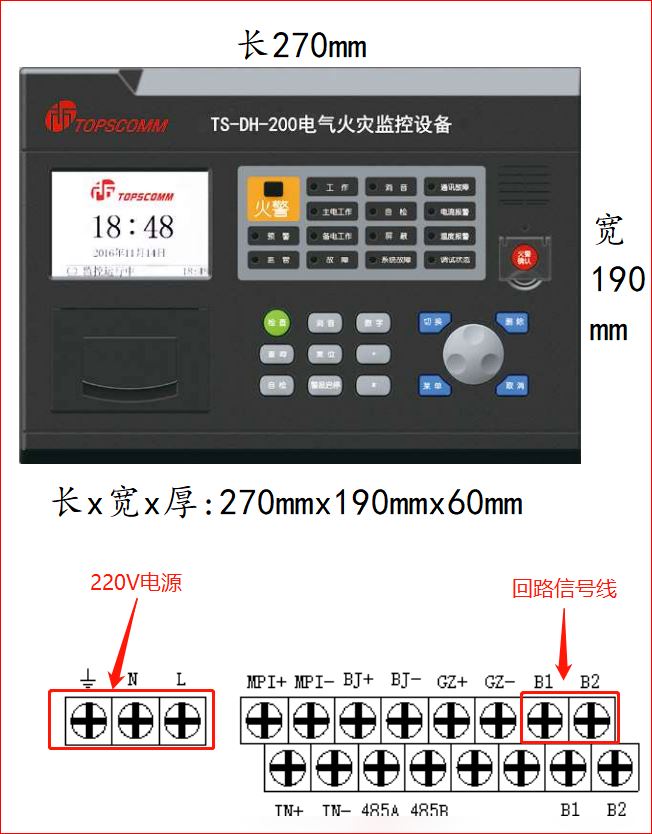

电气火灾监控器：

整机自带蓄电池，3.5寸液晶屏，整机不到5斤，小巧玲珑，单回路最多可接252个设备，支持T接，最远通讯距离1200米。分64点和252点容量，如果系统点位不超过64点可以选择小容量控制器。最后提醒，在接入电气火灾回路前，请用编码器设置地址，并记录好柜子的位置信息，形成表格，以便后期调试使用。
