FBS1143输出模块是青鸟消防的可配接广播系统的控制模块。该模块主要用于消防广播的切换控制，并可对消防应急广播与扬声器连接线路状态以及扬声器数量进行监测。在使用过程中消防联动控制器发出命令，通过输出模块启动或停止与该模块连接的音源以及扬声器之间的通断。

回路总线有极性：共正极、断负极接线。回路接线支持支路接法、环路接法。

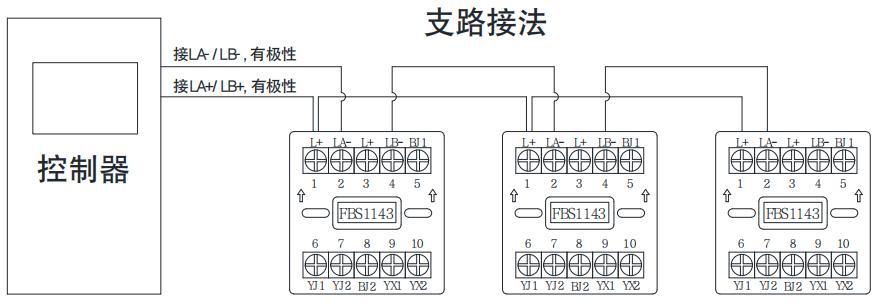

FBS1143输出模块支路接法接线图：

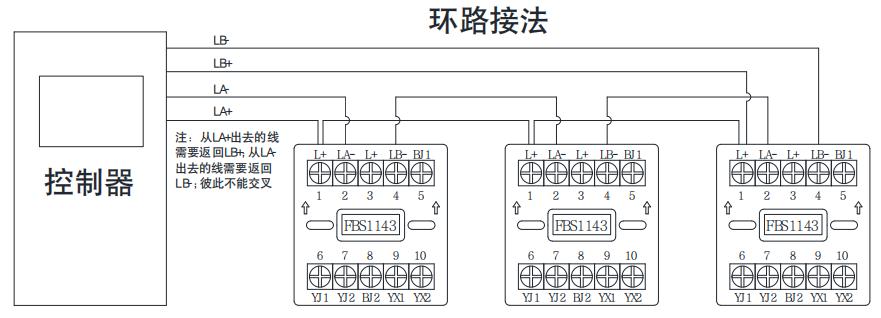

FBS1143输出模块环路接法接线图：

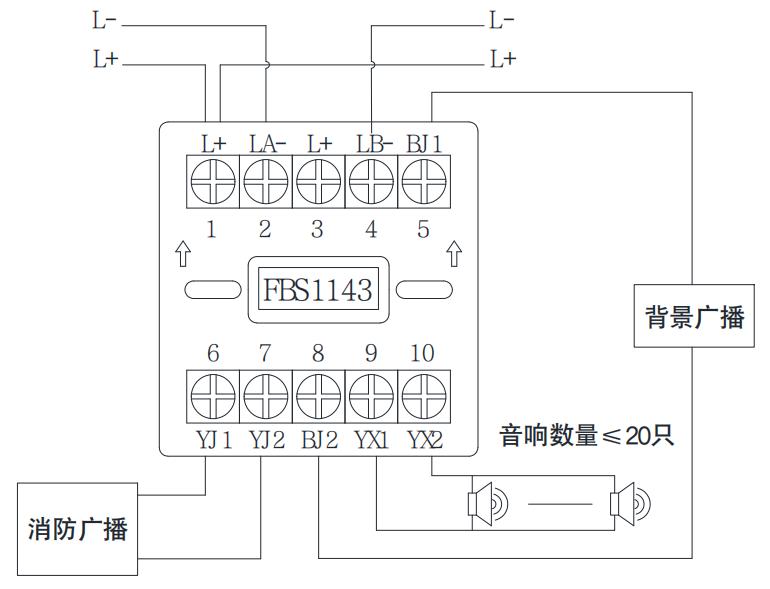

FBS1143广播模块接线图：

　　消防广播线分别接在端子 6 和端子 7，背景广播线分别接在端子 5 和端子 8，扬声器分别接在端子 9 和端子 10 上，至少配接一个扬声器。具体接线见上图。
