前两期探讨了气体灭火控制系统部件的设置位置。本篇聚焦更易引发设计院、厂家、检测/验收单位争议的问题—控制（联动）逻辑。

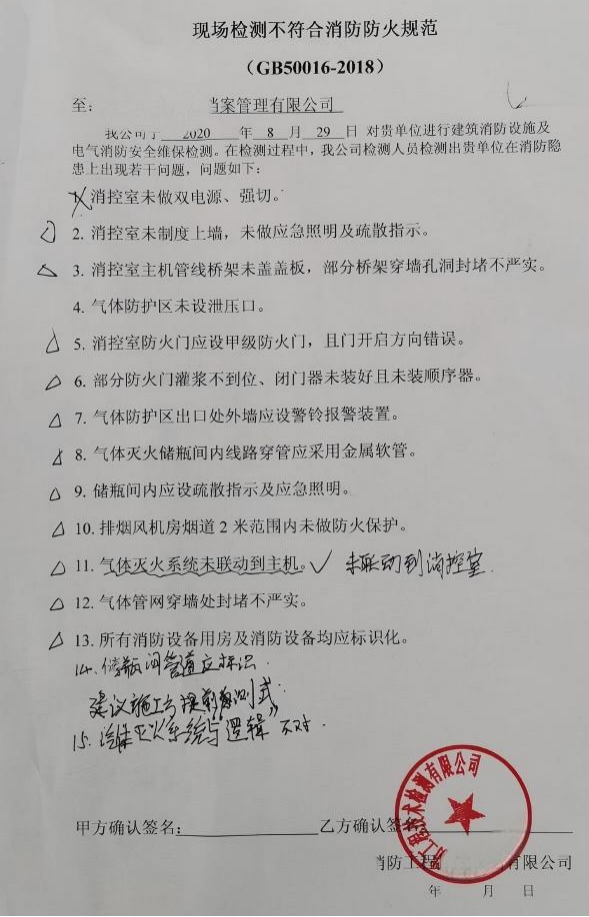

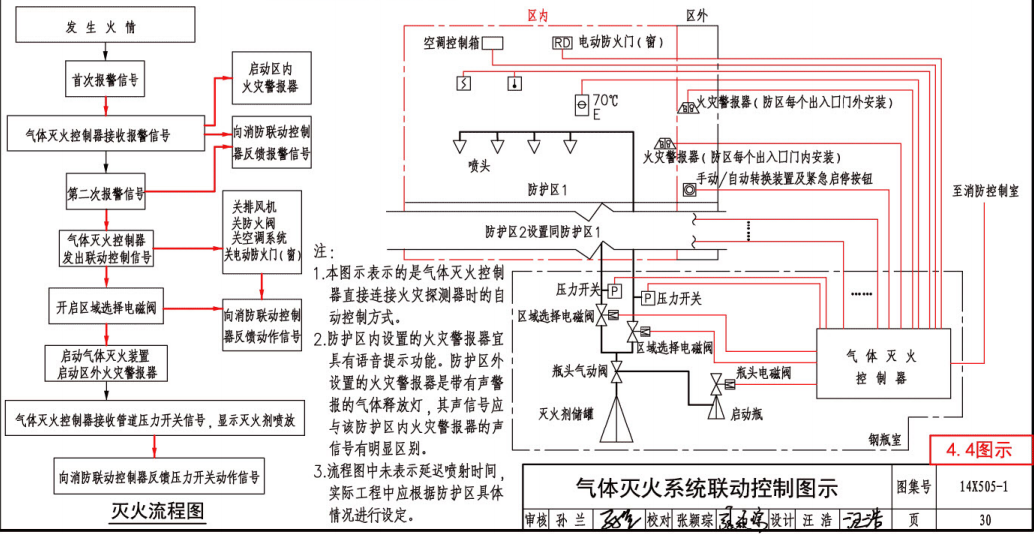

先来看火规GB 50116（图集14X505-1）中对于气体灭火控制系统联动控制逻辑的描述（灭火流程图）。图集中的图示还包含了系统设备组成图以及设备设置的位置，在之前的文章中已经探讨过了。

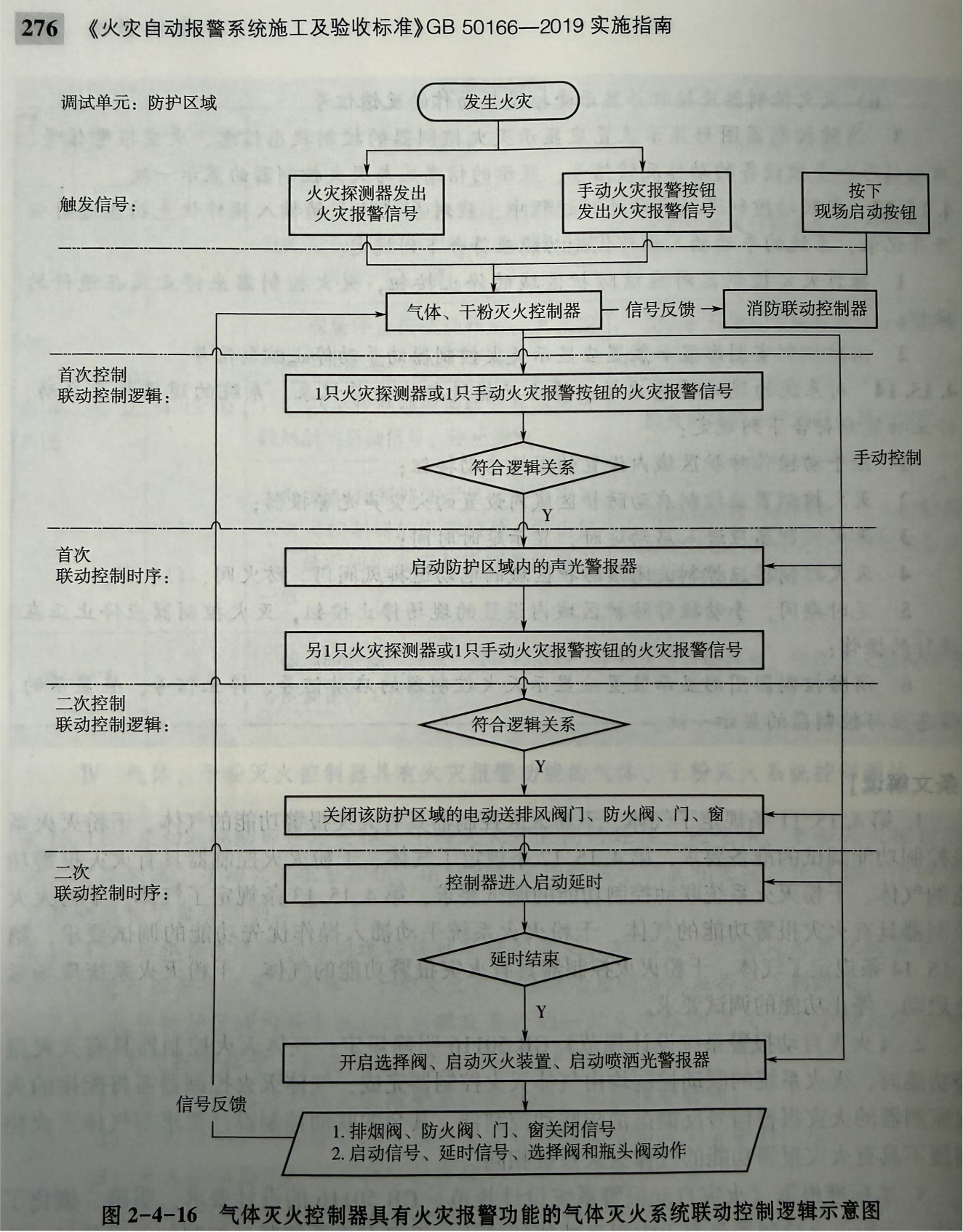

再看GB 50116验收标准的规定，相对来说GB 50166《实施指南》中的示意图更详细、清晰一些（控制时序包含了“延时”启动）。

1.单一火警启动声光还是复合火警启动声光？

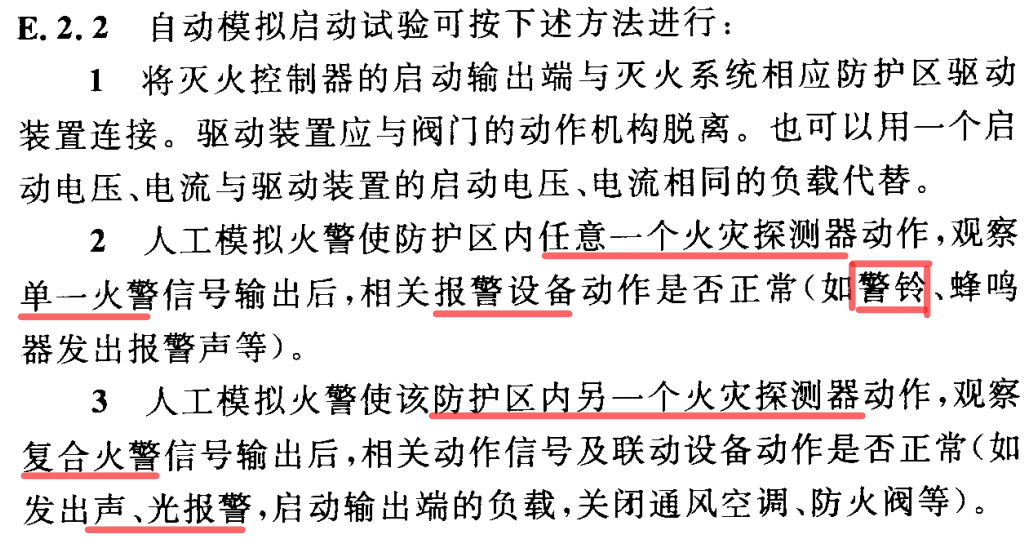

此争议点主要来源于GB 50263-2007《气体灭火系统施工及验收规范》的附录E“试验方法”，E.2.2规定有的理解为：单一火警启“警铃”、复合火警启“声光”。就和GB 50166验收标准中“单一火警启动防护区内的声光”产生冲突了。

那如何实施呢？从标准规范的角度看，GB 50370还是2005版的，GB 50166是2019版的（属于最新的规定），对于同一事项的规定，执行最新的规定更适合技术、产品、标准规范的发展。另气体灭火控制系统也是火规、GB 50166所规定的“火灾自动报警系统”的一部分。

2.“复合火警”的两点如何组成？

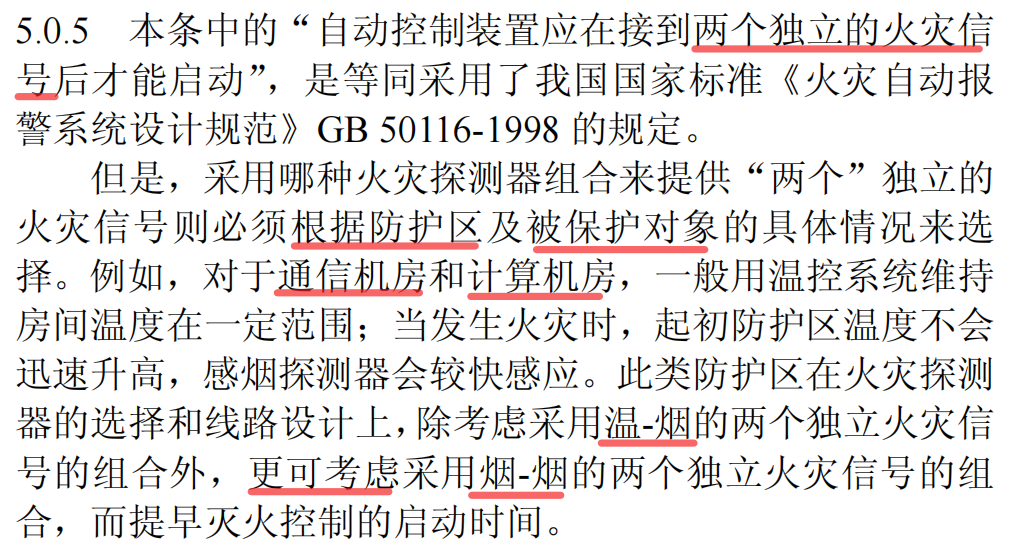

1）GB 50370、GB 50263的规定：

根据防护区、被保护对象进行选择，烟感+烟感、烟感+温感（最常用的方式，见火规的4.4.2条“宜”）。

注1：存在的“模糊区域”：高灵敏度吸气式感烟探测器（空气采样）的同一分区多级报警（如示警、预警、巡警、火警1、火警2共5级）是否能等效于“两个独立信号”？工程上有这样做的，但建议进行专家论证。

因篇幅限制，其他内容待续。本文节选自https://mp.weixin.qq.com/s/oklXCg6Pg5nzRVXSxwNspA，有所调整。
