一、方案概述

变压器是电力系统核心设备，运行温度直接决定绝缘寿命与电网安全，绕组/油路局部过热易加速绝缘老化、诱发火灾。分布式光纤线型感温火灾探测器具备本质安全、耐高压、强抗电磁干扰、分布式连续测温、精准定位等核心优势，是油浸式变压器温度在线监测与早期火灾预警的理想方案，可实现过热隐患早发现、精定位、快响应，全面保障变压器安全稳定运行。

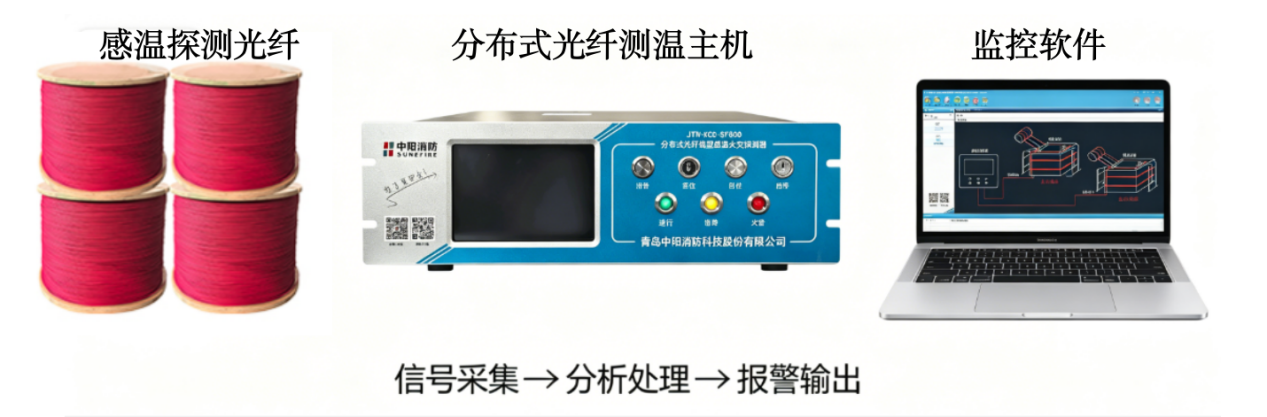

二、系统组成

系统由分布式光纤测温主机、感温探测光纤、监控软件三部分构成，完成信号采集→分析处理→报警输出全链路监测。

1、分布式光纤测温主机

负责激光发射、信号接收与解调分析，输出报警/故障信号；中阳提供三款型号适配不同场景。

2、感温探测光纤

铠装结构，既是传感器又是传输介质，紧贴变压器箱体、油管、桥架敷设，耐腐蚀、寿命长、支持断纤自诊断与故障点定位。

3、监控软件

提供可视化界面、分区配置、实时温度曲线、历史数据查询、报警管理与远程上传功能。

三、工作原理

系统基于光时域反射（OTDR）+拉曼（Raman）散射效应工作：激光脉冲沿光纤传输，与介质作用产生背向拉曼散射光；经波分复用器分离后由高灵敏光探测器接收，通过高速采集与微弱信号处理，解调出沿光纤全长分布的连续温度值与位置信息，实现全路径无盲区测温与定位。

核心优势

分布式连续测温：全程无测量盲区，温度与位置双精准

本质安全+抗强电磁干扰：适用于高压、强电磁、易燃易爆工业场景

长寿命低运维：感温光缆耐腐蚀、抗老化，支持断纤自诊断、故障点精确定位

多模式报警：支持定温、差温、温差复合报警，早期隐患不漏报

开放兼容：以太网、RS485和继电器输出等丰富接口易接入火灾报警系统、站控平台，实现统一管理

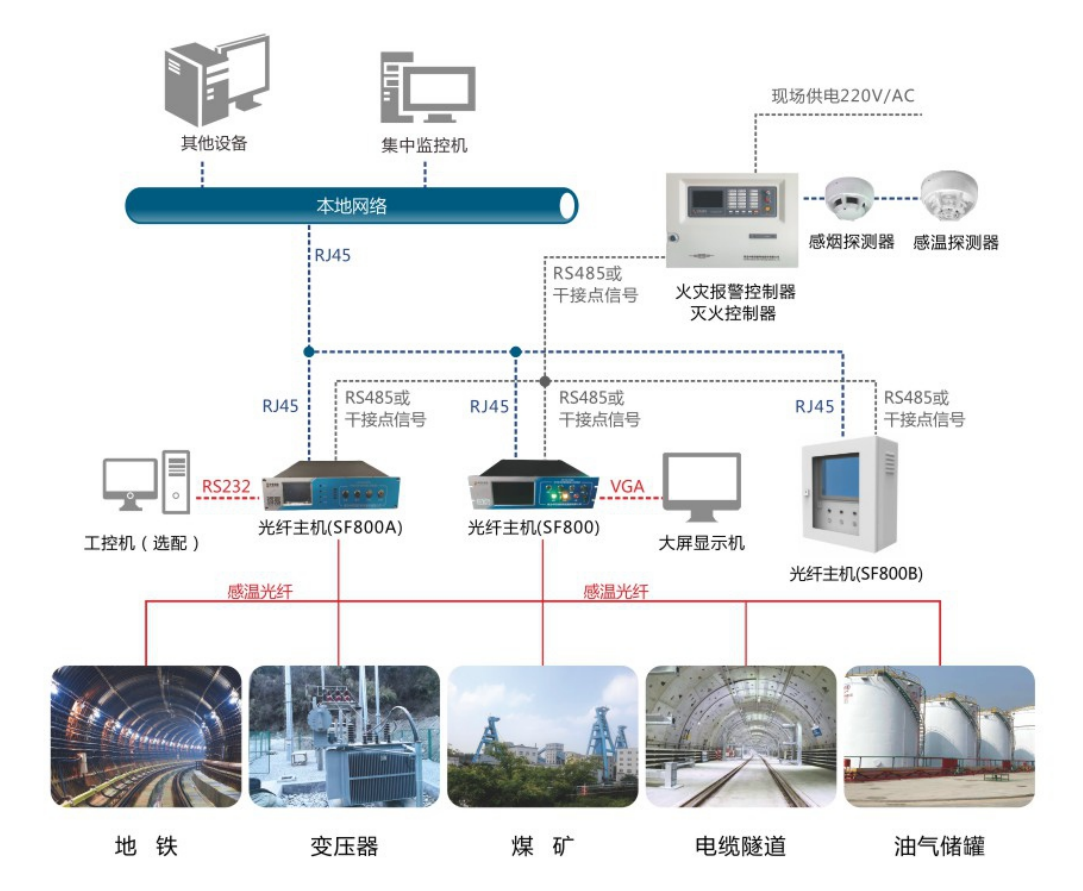

四、系统组网与信号传输

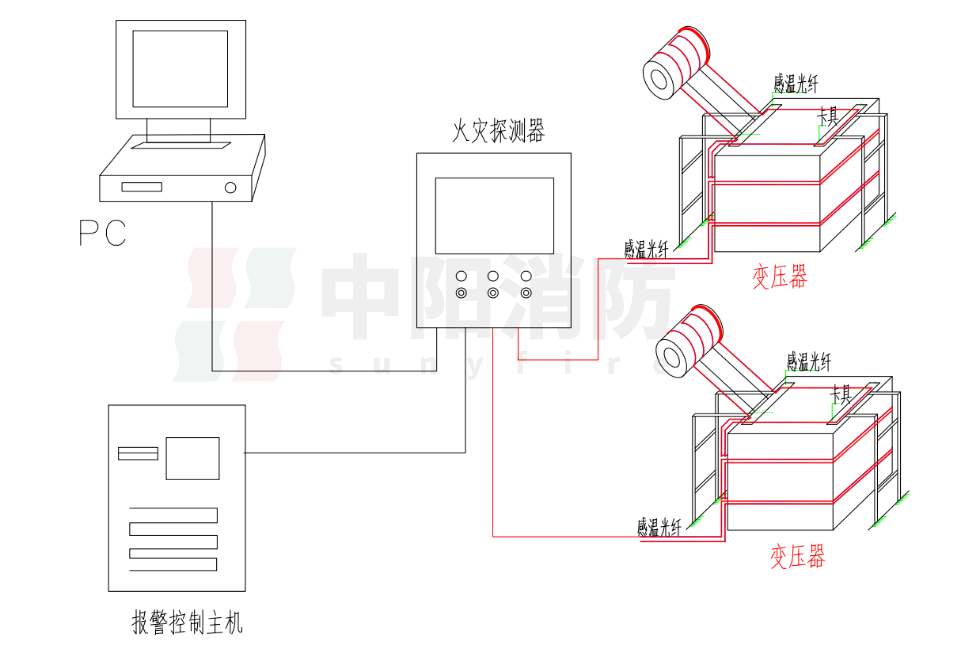

（一）组网架构

1.感知层：铠装感温光缆沿变压器本体、油罐、桥架敷设，实时采集温度数据

2.采集控制层：分布式光纤测温主机完成光信号解调、温度计算、阈值判断、本地声光报警

3.传输层：通过以太网/RS485上传温度曲线、报警状态、故障信息

4.应用层：站区消防报警主机、监测中心平台、客户端PC实现集中监控、远程管理、历史追溯

（二）信号传输流程

1.感温光纤将温度信号上传至测温主机

2.主机判定温度/升温速率超阈值时，立即触发本地报警

3.报警信号通过继电器干接点/RS485上传至火灾报警主机

4.报警主机声光报警+分区定位显示，同步上传至站区监测中心

5.监控软件实时呈现温度曲线、记录事件、支持历史查询与报表导出

（三）组网特点

独立可靠：感知层无源，主机层稳定，不依赖外部电源与复杂网络

无缝对接：标准接口兼容主流消防/电力监控系统，扩容便捷

响应快速：秒级报警，隐患位置精准锁定，降低处置时延

五、敷设安装规范

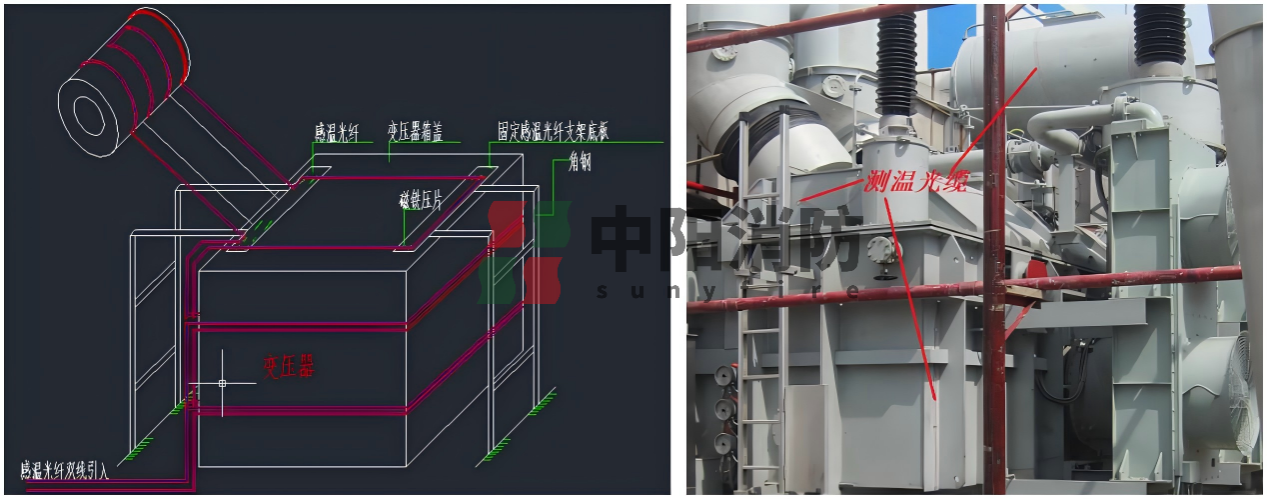

1.变压器本体

感温光缆沿箱体外壁及顶部循环油管螺旋缠绕敷设，专用磁力卡具贴敷固定，确保无松动、贴合紧密。

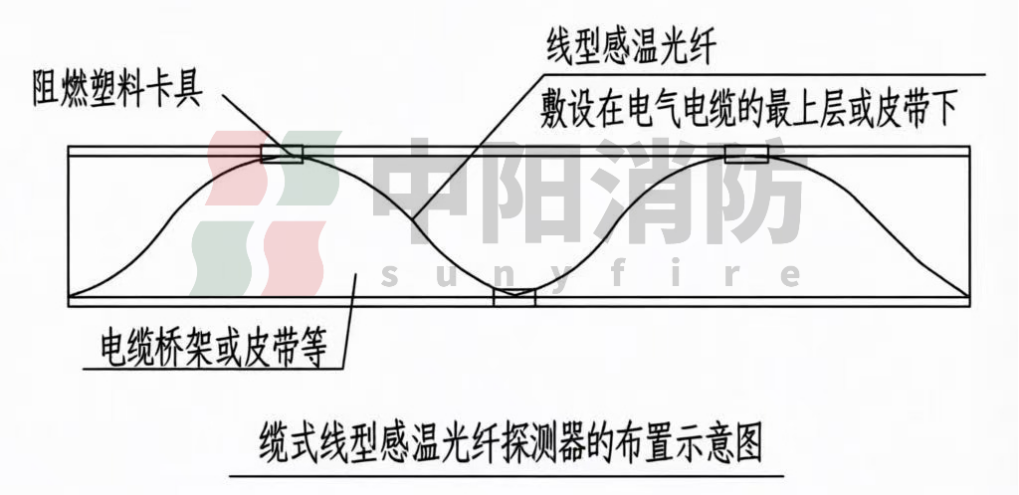

2.电缆桥架

紧贴桥架内表面S型敷设，覆盖全截面，无探测盲区。

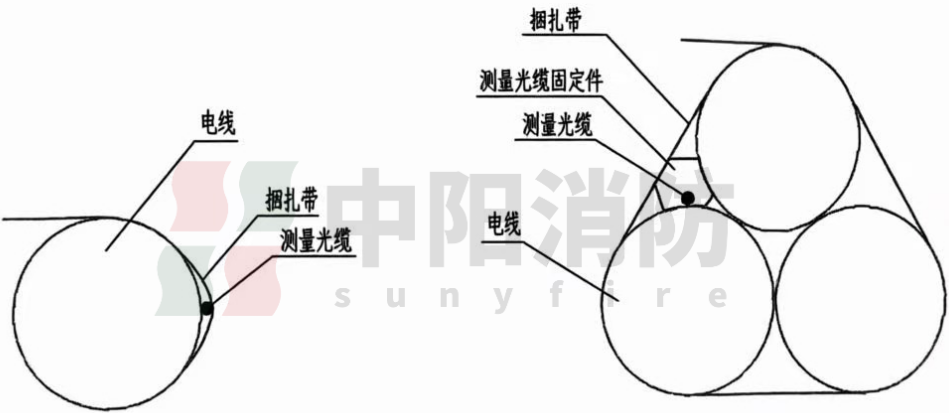

3.高压电缆

单根直线紧贴电缆表面敷设，每1米用扎带固定，接触良好、响应灵敏。

六、标准规范依据

系统设计与安装严格遵循以下国家标准，确保合规性与可靠性：

GB 1094.2-2013《电力变压器第2部分：液浸式变压器的温升》--变压器温升限值、冷却方式及温升试验方法

GB/T1094.7-2014《电力变压器第7部分：油浸式电力变压器负载导则》--提供不同负载条件下变压器特性与绝缘老化的关系。

GB 50116-2013《火灾自动报警系统设计规范》--火灾自动报警系统设计的基本要求。

GB 16280-2014《线型感温火灾探测器》--线型感温火灾探测器的技术要求

GB/T15972.10-2021《光纤试验方法规范》---光纤性能测试方法和试验程序总则。

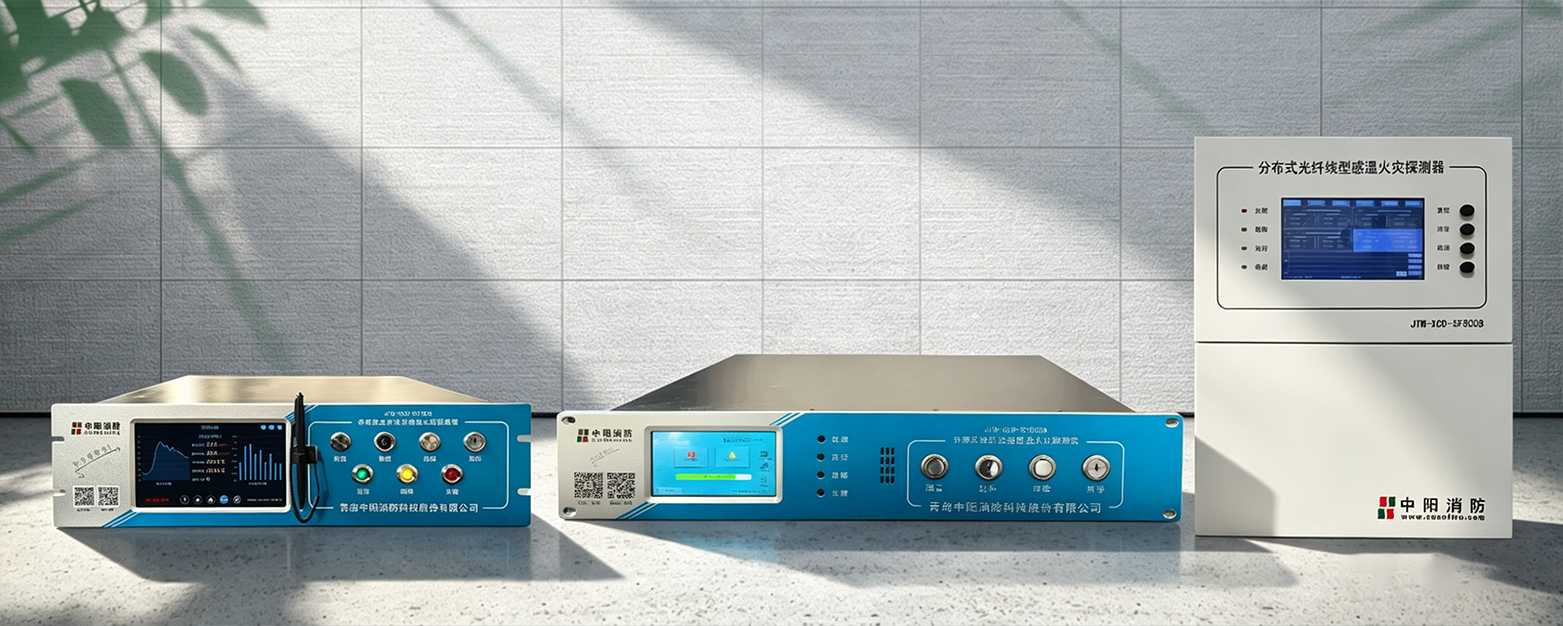

七、产品选型推荐

1.JTW XCD SF800

系统：Windows操作界面，易上手

适用：常规火灾监测、对操作便捷性要求高的场所

亮点：可连接大屏查看数据、参数调整、历史记录查询便捷

2.JTW XCD SF800A

系统：嵌入式RTOS，高实时性、高稳定性

适用：电力、交通隧道等工业严苛场景

亮点：优先保障监测与报警响应，不掉线、不误报

3.JTW XCD SF800B

系统：内置WEB服务，运维方便

亮点：壁挂式，节省空间，定位精度更高

适用：空间有限、集成化要求高的站点

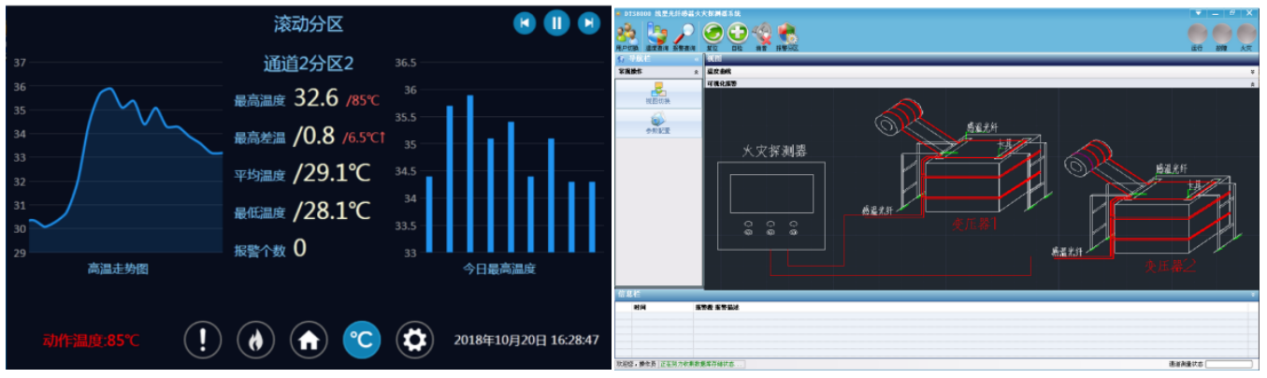

JTW-XCD-SF800分区巡检界面及用户软件界面

八、结语

中阳消防变压器分布式光纤测温方案，以分布式光纤传感为核心，实现变压器表面连续、精准、本质安全测温，支持定温/差温复合报警+分区精确定位，在过热初期快速锁定隐患。方案全流程符合国标，兼具高可靠性、低维护量、易集成等优势，为油浸式变压器安全运行提供全方位保障。
