准备工作：核对物品清单

在开始调试前，建议先核对主要部件是否齐全：

第一步：硬件接线

接线是成功显示的基础，请严格按照下图和表格说明进行。

端子23 & 24

端子4

端子1

端子2 & 3

红线

绿线

WH6-T仪表端子

接入220VAC电源

接传感器正极红线

接传感器负极绿线

用导线短接

     显示表供电：将220VAC电源线连接到WH6-T显示表的 23 和 24 号端子

• 传感器连接：将WH311液位传感器的 红线（正极） 接在显示表的 4 号端子；绿线（负极） 接在 1 号端子。

• 关键短接：必须用导线将显示表的 2 号和 3 号端子短接，这样才能正常显示水位和百分比。

• 多点同步显示（如需）：

• 现场表（表1）按上述方式接线。

• 将表1的 5号 和 6号 端子引出，连接到控制室表2的 1号 和 2号 端子。接线时，务必使用屏蔽电缆以确保信号稳定。

第二步：参数设置

接线完成后，通电即可显示液位。接下来进行两项关键设置，以确保显示的准确性。

1. 满量程校准（bt-H设置）

这项设置的目的是让仪表的光柱显示范围与水池的实际深度相匹配，让100%光柱对应满水位。

1. 进入设置：长按面板上的 SET 键3秒，直到屏幕显示代码 bt-H。

2. 输入数值：按方向键进入编辑状态，输入水池的实际深度。例如，水池深度为2.8米，就输入02.80。

3. 保存退出：按 MOD 键保存，仪表会自动退出设置。此时，满水时光柱应显示为100%。

• 请注意：代码 F-r 是传感器的硬件量程，出厂已设定，非专业人员请勿调整。

2. 高低水位报警值设置（AH & AL设置）

根据消防规范，设置高低水位报警功能-

1. 进入设置：长按 圆圈键，屏幕会出现报警代码-。

2. 设置高位报警（AH）：

• 按左方向键进入编辑状态。

• 输入您希望触发高位报警的水位值（建议设为低于溢流水位5-10cm处。

• 按 MOD 键保存并进入低位报警设置-

3. 设置低位报警（AL）：

• 同样按左方向键进入编辑状态。

• 输入您希望触发低位报警的水位值（建议设为高于最低有效水位5-10cm处。

• 按 MOD 键保存-

第三步：调试与验收

设置完成后，建议按照以下步骤进行功能验证：

1. 检查探头安装：确保WH311探头垂直安装在池底0.5-1米高处，并远离进出水口，避免水流冲击-。

2. 测试联动逻辑：可手动改变水位，观察当液位高于AH值或低于AL值时，WH6-T显示表是否能正常触发继电器动作，并联动外部报警或控制设备。

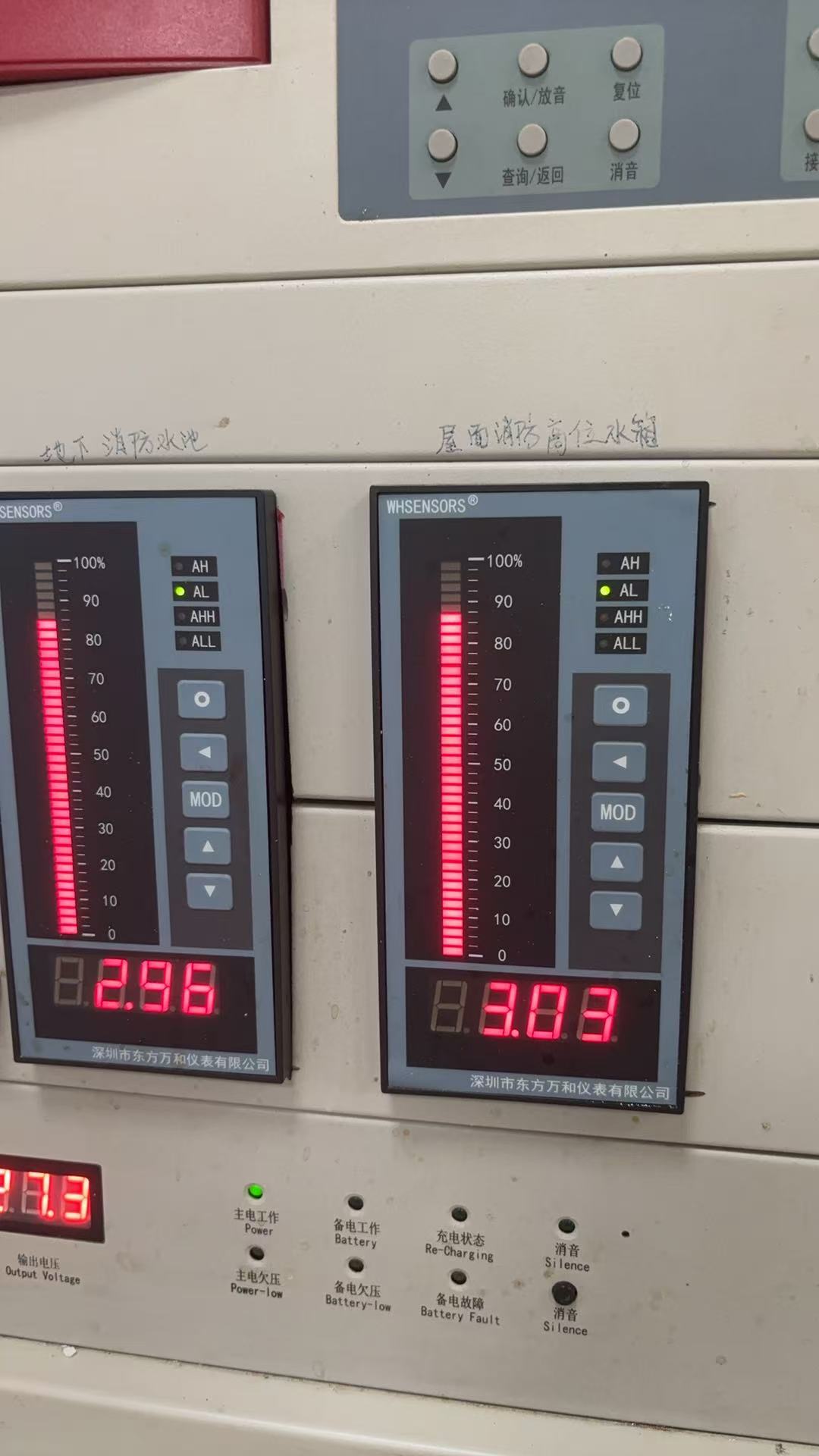

3. 验证显示同步：如果现场和控制室都安装了显示表，可对比两块表的读数，它们的显示误差应小于1cm。

4. 注意安全操作：调整bt-H等参数时，请关闭自动补水系统，在水池静态下校准，以避免不必要的误操作。

常见问题与排障指南

• 显示“o.L”或数值不动：首先检查显示表是否正常供电，其次检查传感器红线和绿线是否接在正确端子上，且接触良好。

• 显示数值与实际水位不符：如果数值偏差是固定值，可以检查bt-H（满量程基准值）是否设置正确。如果数值偏差是比例性的（比如总是显示实际值的一半），可能是F-r（传感器硬件量程）设置错误，需联系技术支持。

• 水位达到高低位时不报警：请检查AH（高位报警值）和AL（低位报警值）是否已正确设定并保存

• 现场与控制室显示不一致：需要检查远传接线，确认两台仪表间的信号线连接正确，并建议使用屏蔽电缆以减少干扰。

调试时如果数值不准，最常见的原因有俩：要么是仪表的满量程基准值（bt-H）没设对，要么是现场接线有松动。您现在是显示数值不对，还是压根儿没显示？
