JK-LD712中继模块接线图
当宁消防网 2026-03-12 17:06:32浏览量:47
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

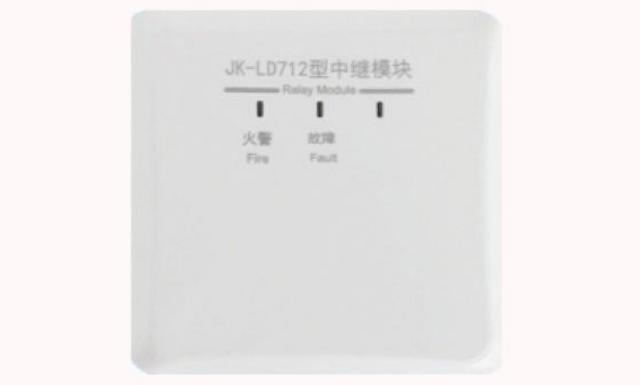

京开科技JK-LD712型中继模块通过消防联动控制器设置可接收非编码探测器(包括但不限于线型光束感烟火灾探测器、线型感温火灾探测器、点型红外/紫外火焰探测器等)的报警信号。

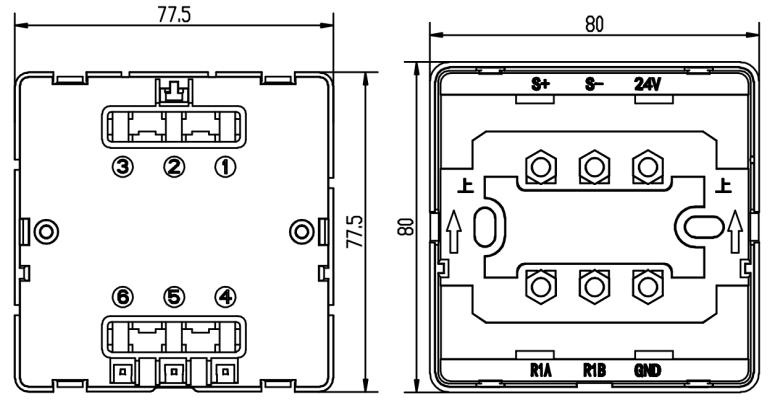

JK-LD712中继模块接线端子图:


  LD712模块上有六个带字母标识的接线端子,“S+”、“S-”分别为总线正极、负极输入,接入控制器的的总线接线板。“24V”、“GND”分别为DC 24V电源的正极、负极输入。“24V”、“GND”接入控制器的主机电源或DC 24V外设电源。

  “R1B”为中继模块向非编码探测器提供的电源端,“R1A”为非编码探测器返回的信号端。每个接线端子所接导线数量应不大于2根。

JK-LD712中继模块接线图:

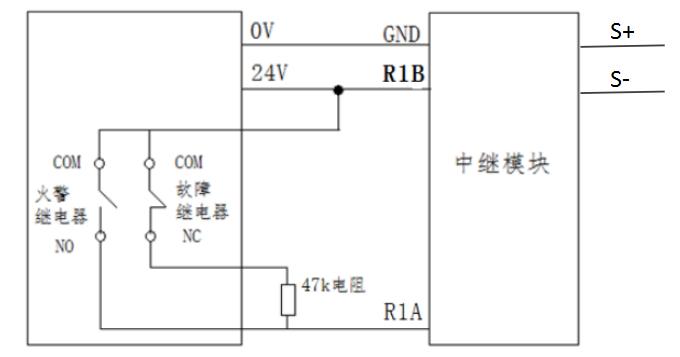

LD712模块与提供故障、火警两组触点的非编码探测器接线图

 a) 与提供故障、火警两组触点的非编码探测器连接方式见上图;

 b) 与提供火警一组触点的非编码探测器连接方式:

  参见图,47k电阻与触点并联直接接于“R1A”、“R1B”端。
