气体灭火系统状态监视及数据应用平台功能要求
2025-03-19 09:48:34浏览量:1803
[加微信:fire114119,邀请你加入消防百事通交流群!]

1.1监视信息类型

具有状态监视功能的灭火系统,采集信息应至少包括驱动装置安装状态、驱动装置动作状态、选择阀动作状态、信号反馈装置动作状态、瓶组状态参数(如压力、液位、质量、瓶组储存环境温度等)、灭火系统基本参数(瓶组数量、地理位置、灭火系统类型、用户单位、生产者等)、操作记录等信息。

1.2状态传感单元

SSU满足下列要求。

a)当SSU安装在气体灭火系统部件上并与其共同工作时,气体灭火系统部件在进行各项试验测试时应在SSU正确安装的状态下进行,试验后气体灭火系统部件应进行强度和密封测试,结果应符合被测试件不应出现渗漏、变形现象和被测试件的密封部位应无气泡泄漏。

b)SSU的耐电压性能和绝缘要求应符合被测试件的接线端子与外壳之间不应出现表面飞弧、扫掠放电、电晕或击穿现象和被测试件的接线端子与外壳之间的绝缘电阻应大于20MΩ。

c)具有报警功能的SSU,报警阈值的修改应通过操作权限(密码)保护,且只能现场设置。

d)SSU中的称重传感器应满足GB/T7551的相关要求,压力传感器应满足GB/T18806、GB/T26807、GB/T28854、GB/T28855的相关要求,液位传感器应符合GB/T21117、GB/T25153的相关要求。

1.3数据传输单元

1.3.1基本功能

DTU的基本功能满足下列要求。

a)电源要求、耐气候环境要求、耐机械环境要求、抗电干扰要求、耐电压要求、绝缘电阻要求应符合XF61—2010中6.2~6.7的规定。

b)应至少具备信息采集功能、报警功能、自检功能和信息显示、状态查询与分析功能,信息采集范围至少应包含SSU信息与自身状态。

c)DTU应具有中文功能标注和信息显示功能。

d)DTU软件的用户文档应符合GB/T25000.51—2016中5.2的要求;软件质量应符合GB/T25000.51—2016中5.3.1~5.3.8的要求。

1.3.2报警功能

DTU的报警功能至少包含:

a)本机故障报警,类别至少应有主电源故障、备用电源故障、备用电源输出电压低于欠压电压、通信故障、数据储存故障,以及SSU与DTU之间连接线路的故障(短路、开路、并接负载);

b)灭火系统状态报警,功能应能按照灭火系统异常报警规则根据接收到的SSU的数据状态进行报警;

c)DTU应能发出报警声、光报警信号表示异常发生的部位和时间,装置应在接收到故障报警信息后的5s内发出报警声、光报警信号,指示灯、音响器件应满足XF61中的相应要求;

d)具有程序运行监视功能,当其不能运行主要功能程序时,报警装置应在100s内发出故障信号;

e)具有存储器内容(包括程序和指定区域的数据)以不大于1h的时间间隔进行监视的功能,当存储器内容出错时,应在100s内发出故障信号。

气体灭火系统状态监视及数据应用平台功能要求

1.3.3其他功能

DTU的其他功能满足下列要求。

a)应具有信息重发功能,信息重发机制应满足GB/T26875.3的要求。

b)当传输装置出现通信异常,并恢复正常状态后,应能上传通信异常期间存储的全部信息。

c)自检功能至少应能对其音响部件及状态指示灯、显示器进行功能检查。

d)至少保存90d的运行状态和监视信息记录,能通过信息查询功能查询其信息内容与记录时间。

e)应能接收授时指令并自动设置时间。

f)记录每个事件发生的时间,事件记录的时间误差应不大于10s;事件记录的时间应至少包括“时”“分”“秒”,日期应包含“年”“月”“日”。

1.4 DTU数据应用平台功能要求

1.4.1 DTU数据应用平台应通过SSU和DTU对灭火系统的状态进行监视和展示,内容不应少于1.1~1.3规定的相关内容。

1.4.2 其他终端通过网络应能连接DTU数据应用平台,并能查询到使用期内灭火系统的状态数据。

1.4.3 DTU数据应用平台不应具备远程启动灭火系统的功能。

1.4.4 DTU数据应用平台软件的用户文档应符合GB/T25000.51—2016中5.2的要求;软件质量应符合GB/T25000.51—2016中5.3.1~5.3.8的要求。

注:DTU数据应用平台、SSU与DTU的连接关系示例见附录。

附:DTU数据应用平台、SSU与DTU连接关系示例

1.DTU功能说明

根据实际布置位置和应用情况,DTU划分为区域型DTU和集中型DTU,均用于采集、存储、分析和传输灭火系统的状态信息。在区域型DTU与集中型DTU联合使用时,集中型DTU一般作为网络中心使用,DTU数据应用平台的全部功能一般运行于集中型DTU。

2.DTU数据应用平台、SSU与DTU连接关系示例

DTU数据应用平台一般通过网络方式访问,也可以内嵌至集中型DTU中本地访问。图1列举了一种DTU数据应用平台、集中型DTU和区域型DTU连接关系示例,该示例中DTU数据应用平台内嵌至一个集中型DTU。

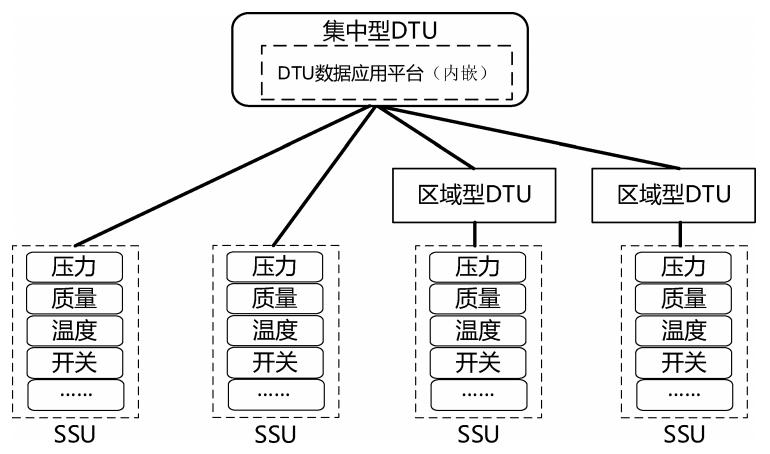

图1 DTU数据应用平台、集中型DTU和区域型DTU连接关系示例

集中型DTU通过区域型DTU对不同区域的SSU数据进行采集,直接采集SSU的数据。图2~图6列举了5种不同集中型DTU、区域型DTU和SSU连接关系示例。

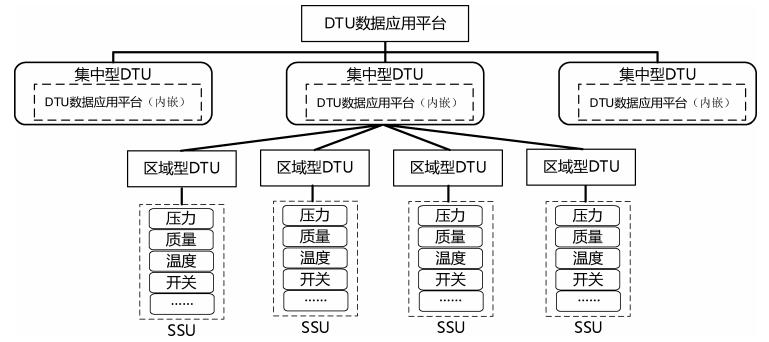

图2 集中型DTU、区域型DTU和SSU连接关系示例1

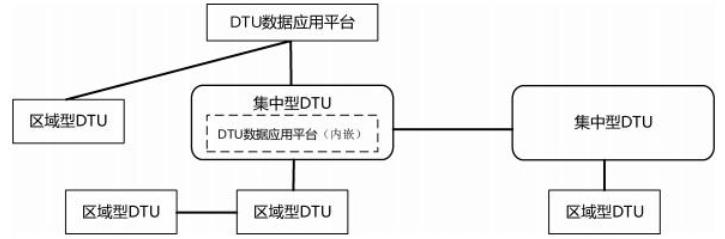

图3 集中型DTU、区域型DTU和SSU连接关系示例2

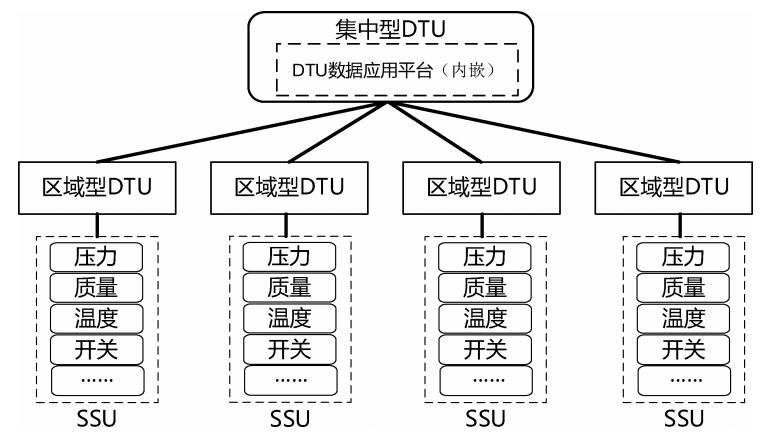

图4 集中型DTU、区域型DTU和SSU连接关系示例3

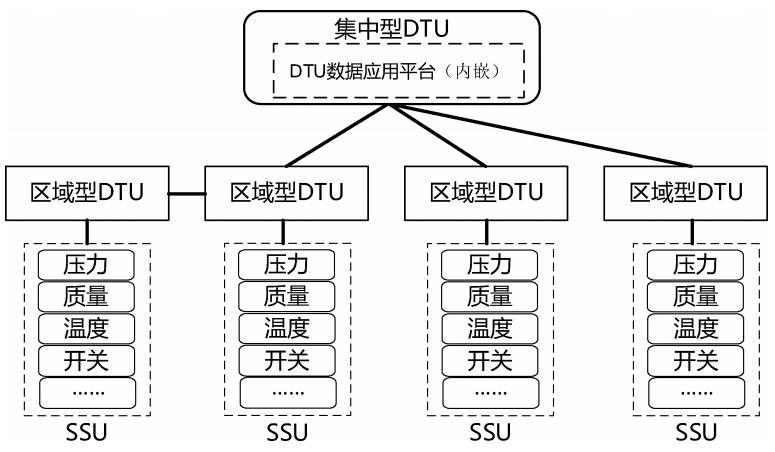

图5 集中型DTU、区域型DTU和SSU连接关系示例4

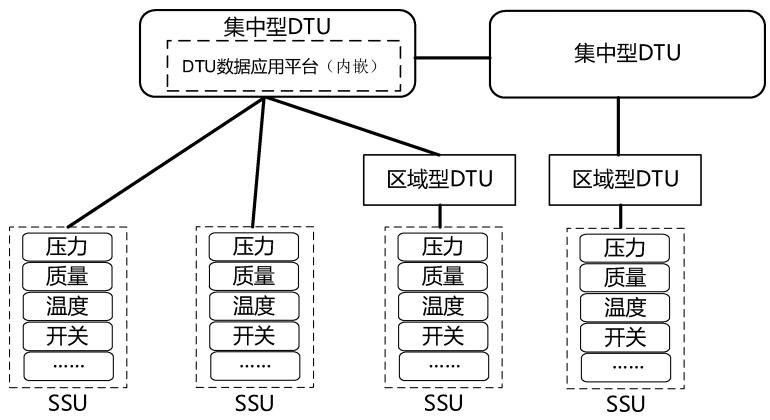

图6 集中型DTU、区域型DTU和SSU连接关系示例5
