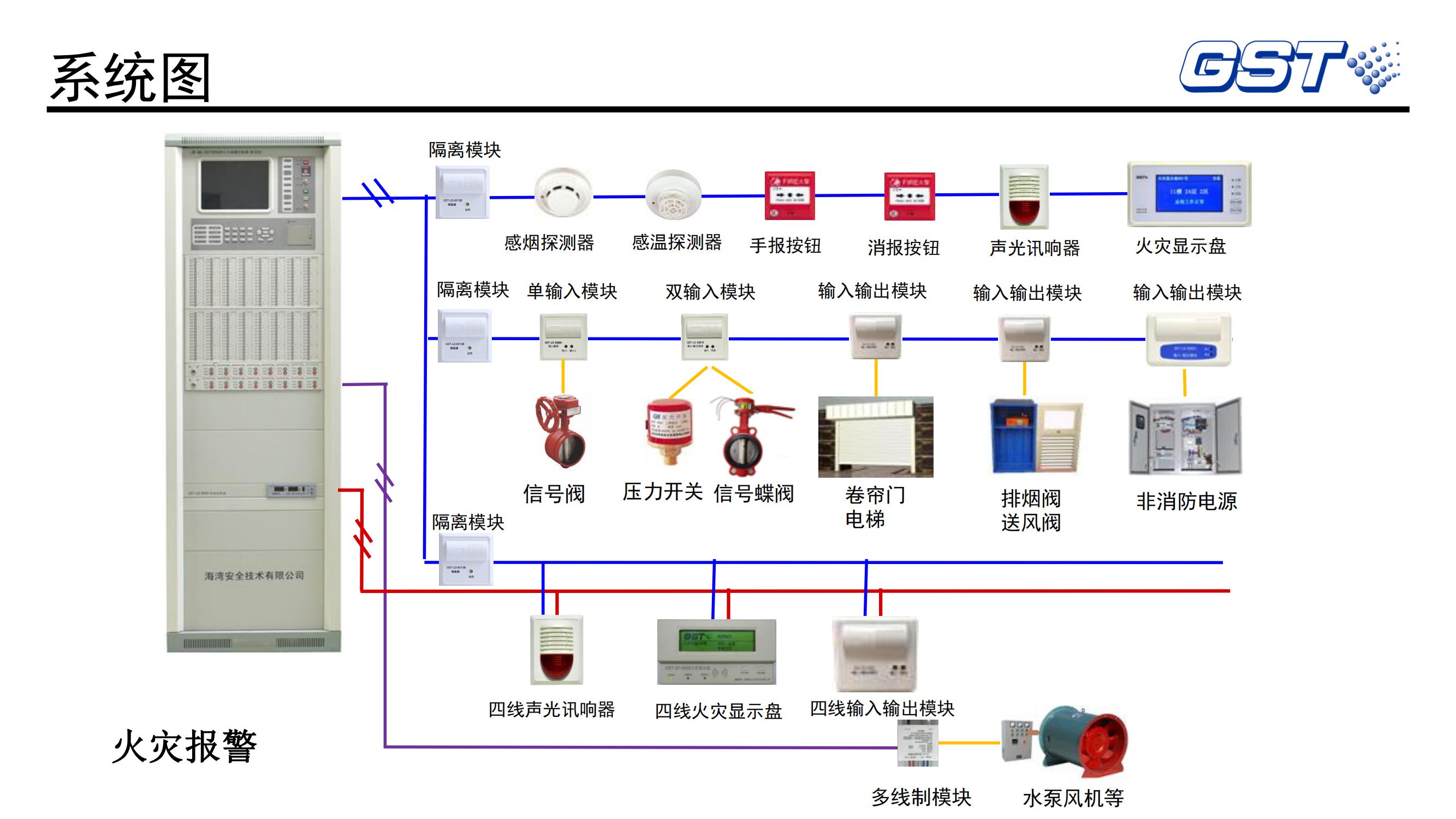

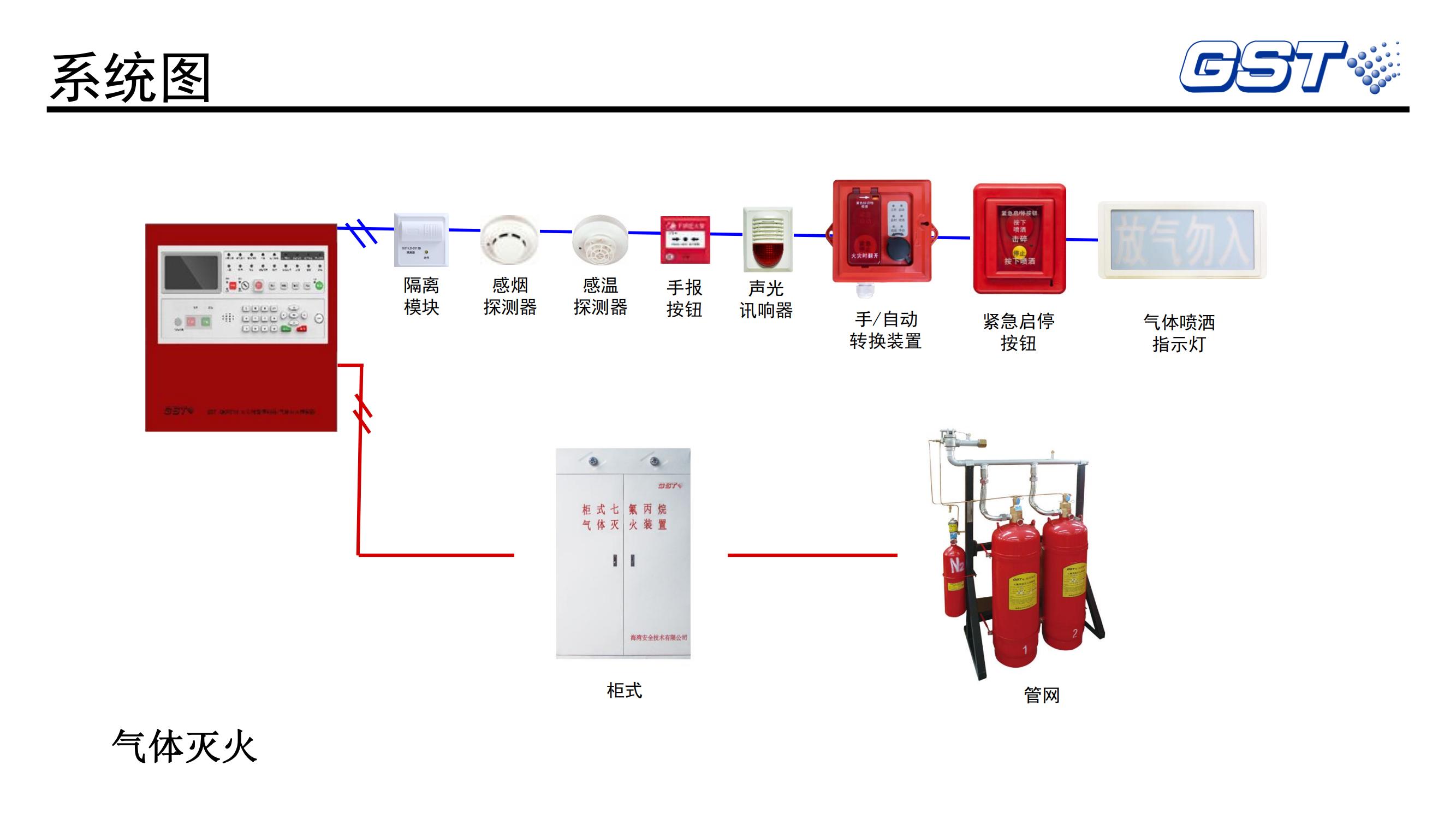

一、系统图

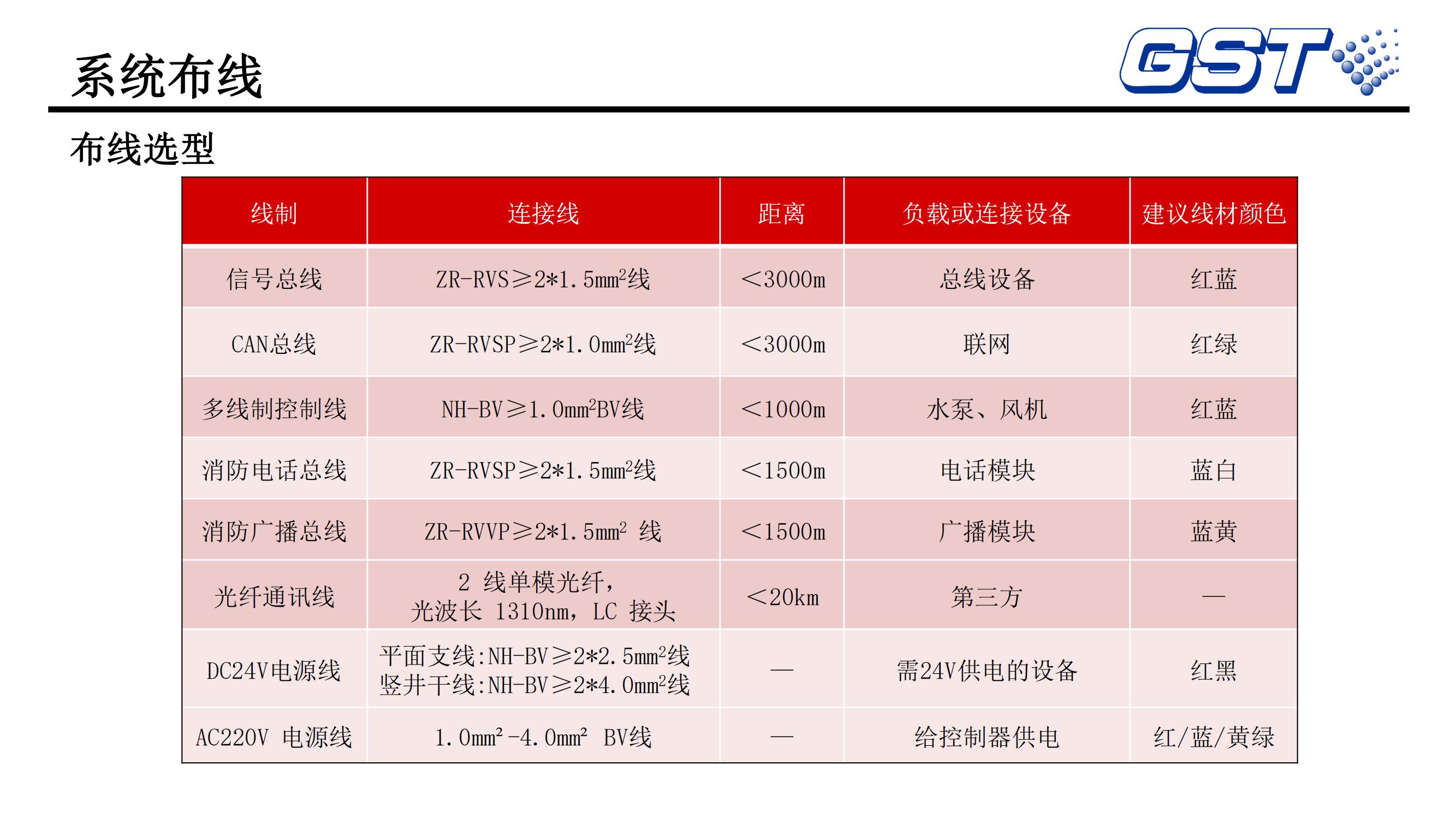

二、系统布线

布线说明：

1、火灾自动报警系统传输线路采用绝缘导线时，应用采取金属管、阻燃硬质塑料管、阻燃半硬质塑料管或封闭线槽保护方式进行布线。不同系统、不同电压、不同电流类别的线路不应穿于同一根管内或线槽的同一槽孔内。横向敷设的报警系统传输线路穿布线时，不同防火分区的线路不应穿入

同一根管。

2、从主机到现场设备的线缆统一做好标签。不同线路宜选择不同颜色的导线，同一工程中各系统的绝缘导线颜色一致，接线端子应有标号。现场线型颜色建议分色穿线,避免混淆。

3、报警主机至现场的电话线、广播线需单独铺设管路，以减少线路干扰。

4、CAN联网线路，采用屏蔽双绞线，应手拉手方式进行连接。

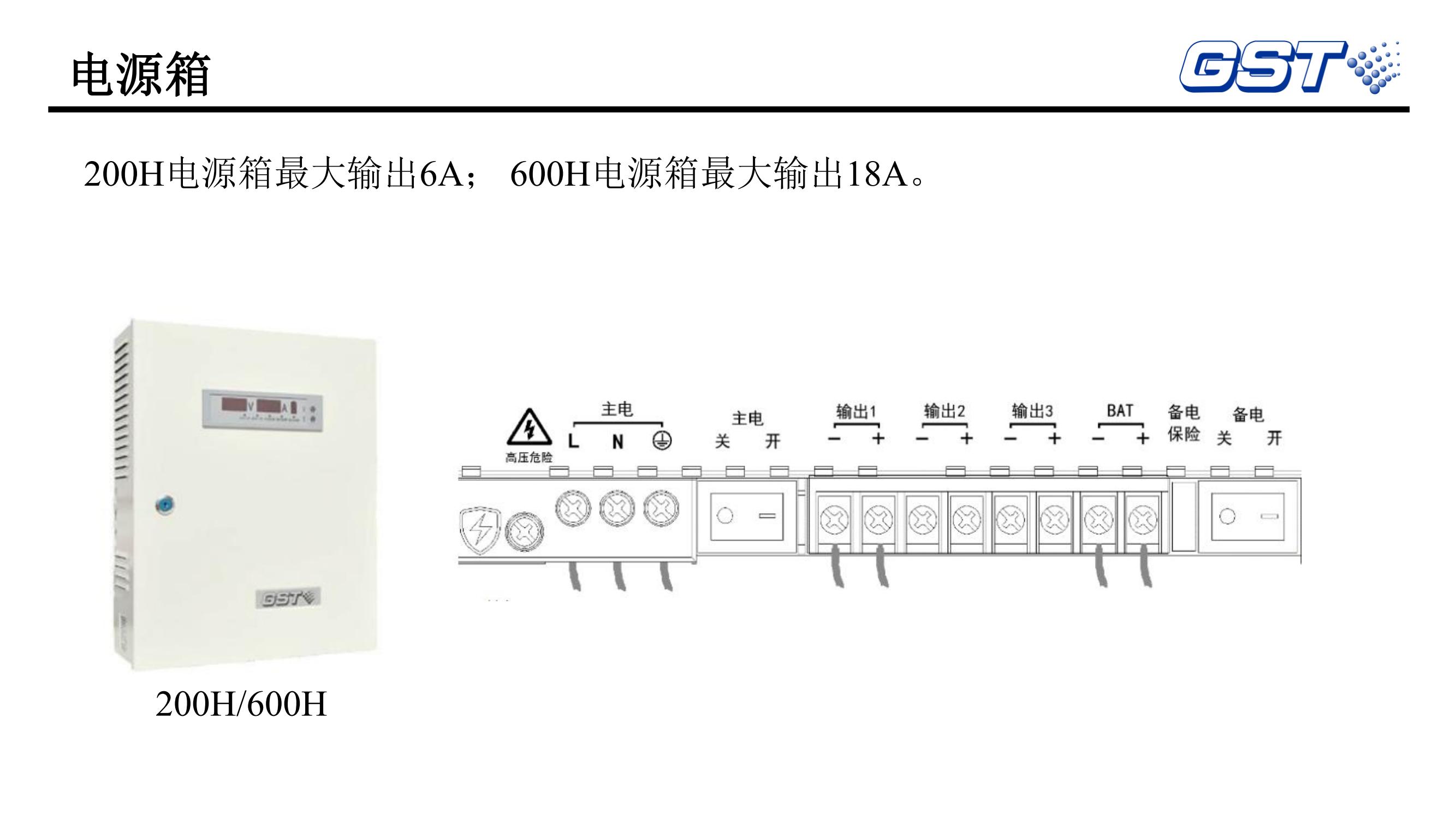

5、为了尽量减小消防联动电源线路压降及损耗问题，建议直流24v用电尽量采用现场壁挂电源箱。本系统内所有线路管路铺设时均要远离动力电缆等强电管路。

其它：

1、任一台火灾报警控制器所连接的火灾探测器、手动报警按钮和模块等设备总数和不应超过3200点，每一总线回路连结设备的总数不宜超过200点，联动控制器地址总数各类模块总数和不应超过1600，每一联动总线回路连结设备的总数不宜超过100，应留有不少于额定容量10％的余

量。

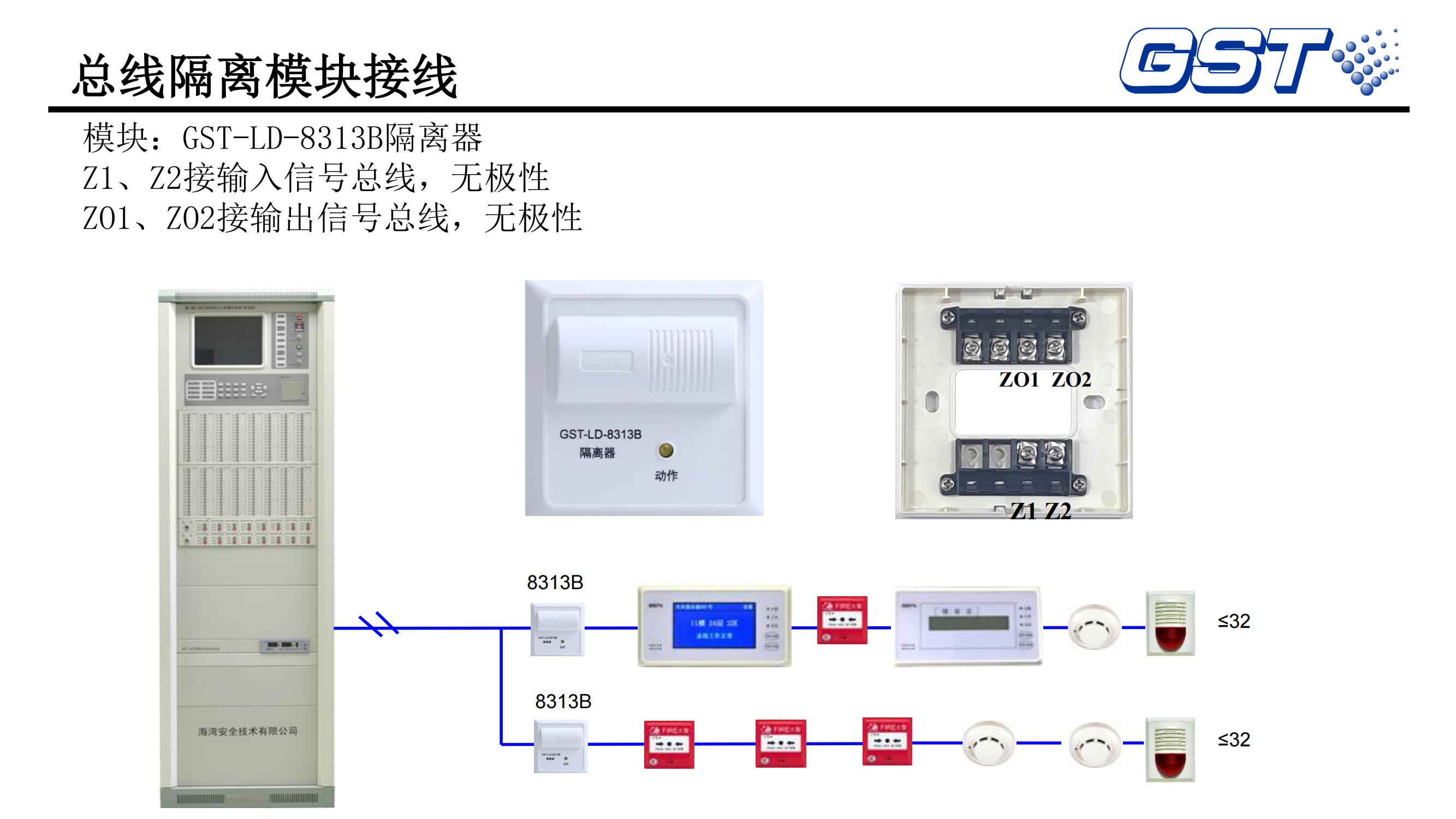

2、总线上应设置总线短路隔离器，每只总线短路隔离器保护的火灾探测器、手动火灾报警按钮和模块等消防设备的总数不应超过32；总线穿越防火分区时，应在穿越处设置总线短路隔离器。

3、除消防控制室内设置的控制器外，每台控制器直接控制的火灾探测器、手动报警按钮和模块等设备不应跨越避难层。

4、每个报警区域内的模块宜相对集中设置在本报警区域内的金属模块箱中。

5、模块严禁设置在配电（控制）柜（箱）内。

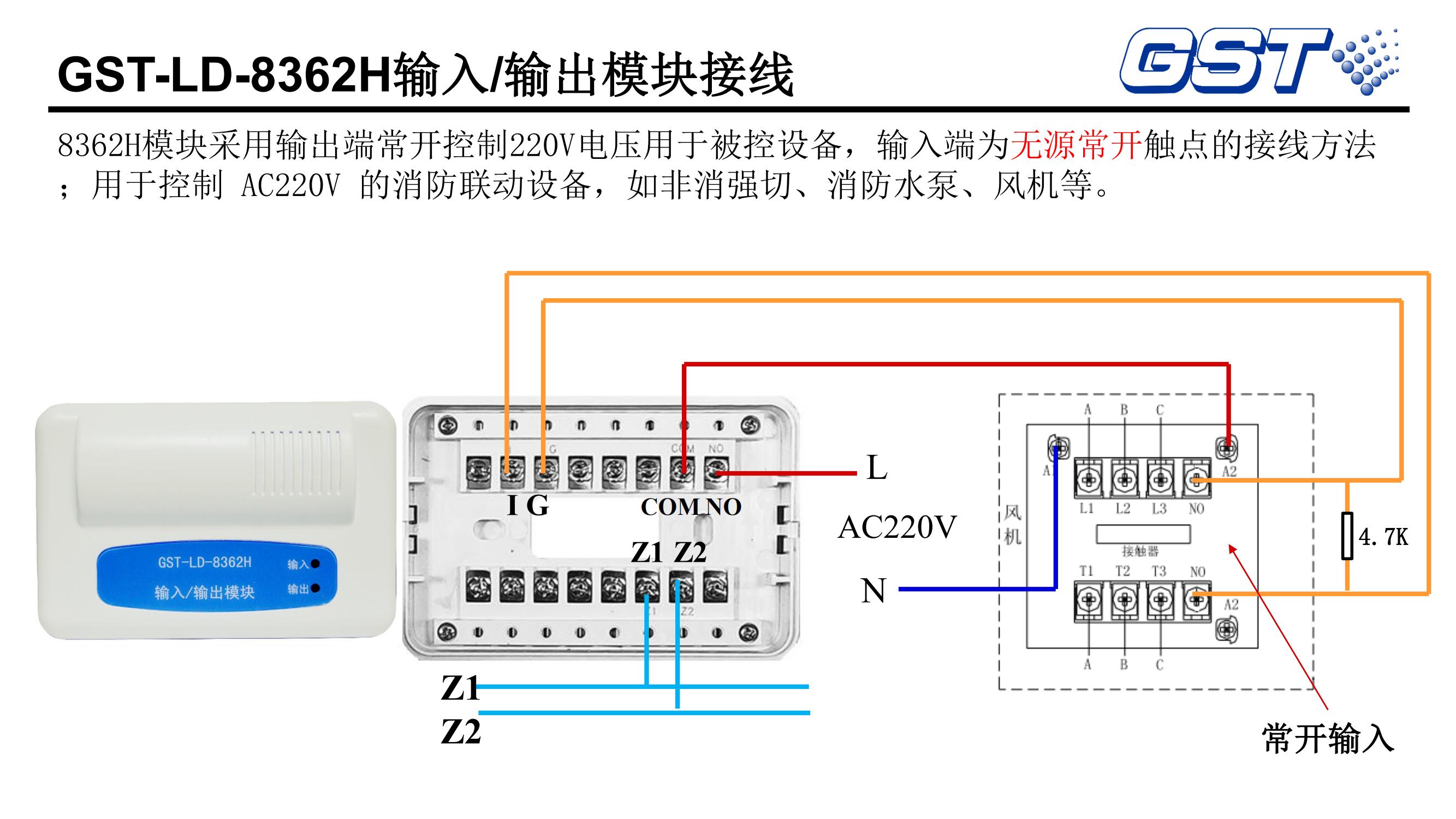

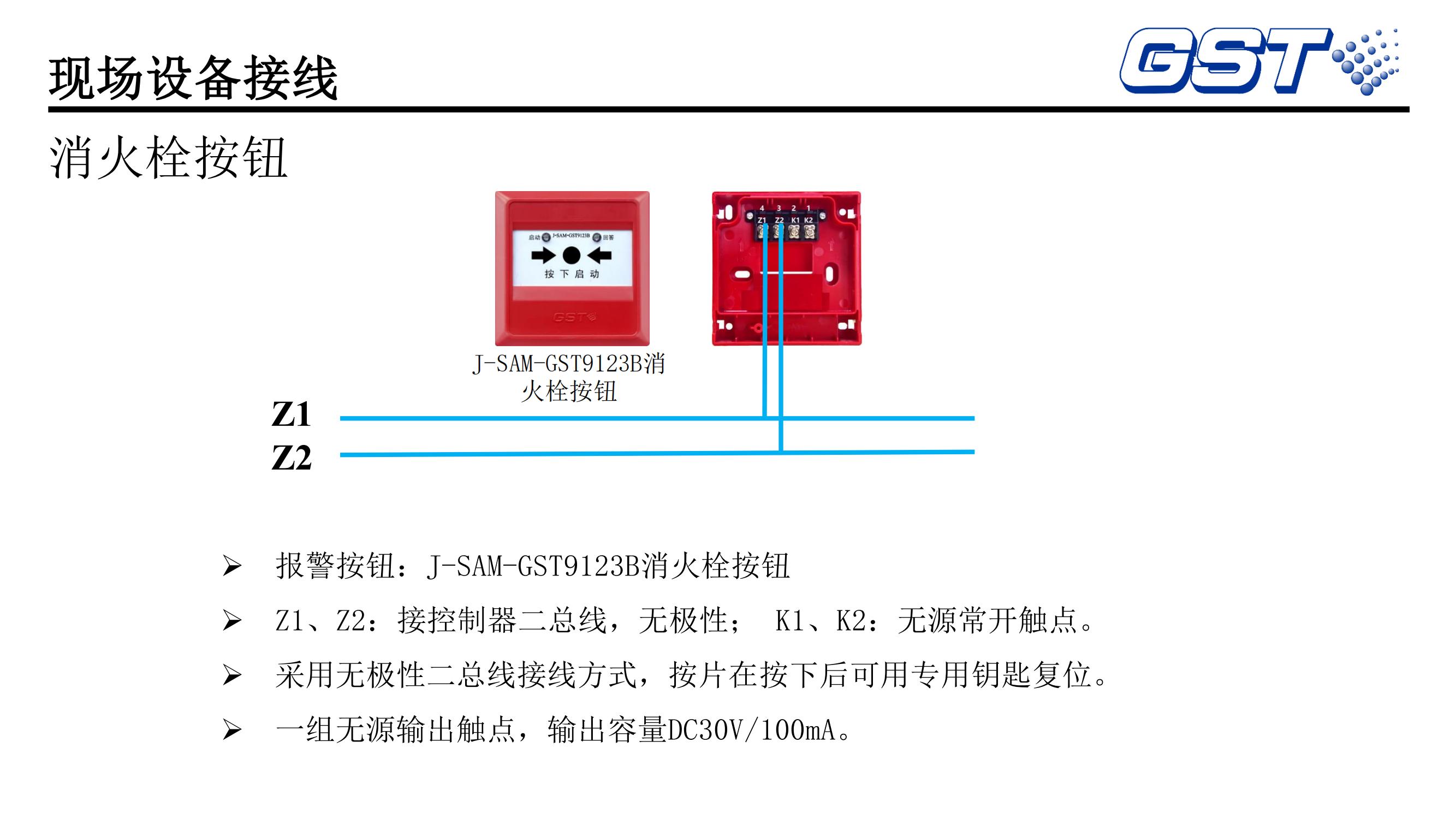

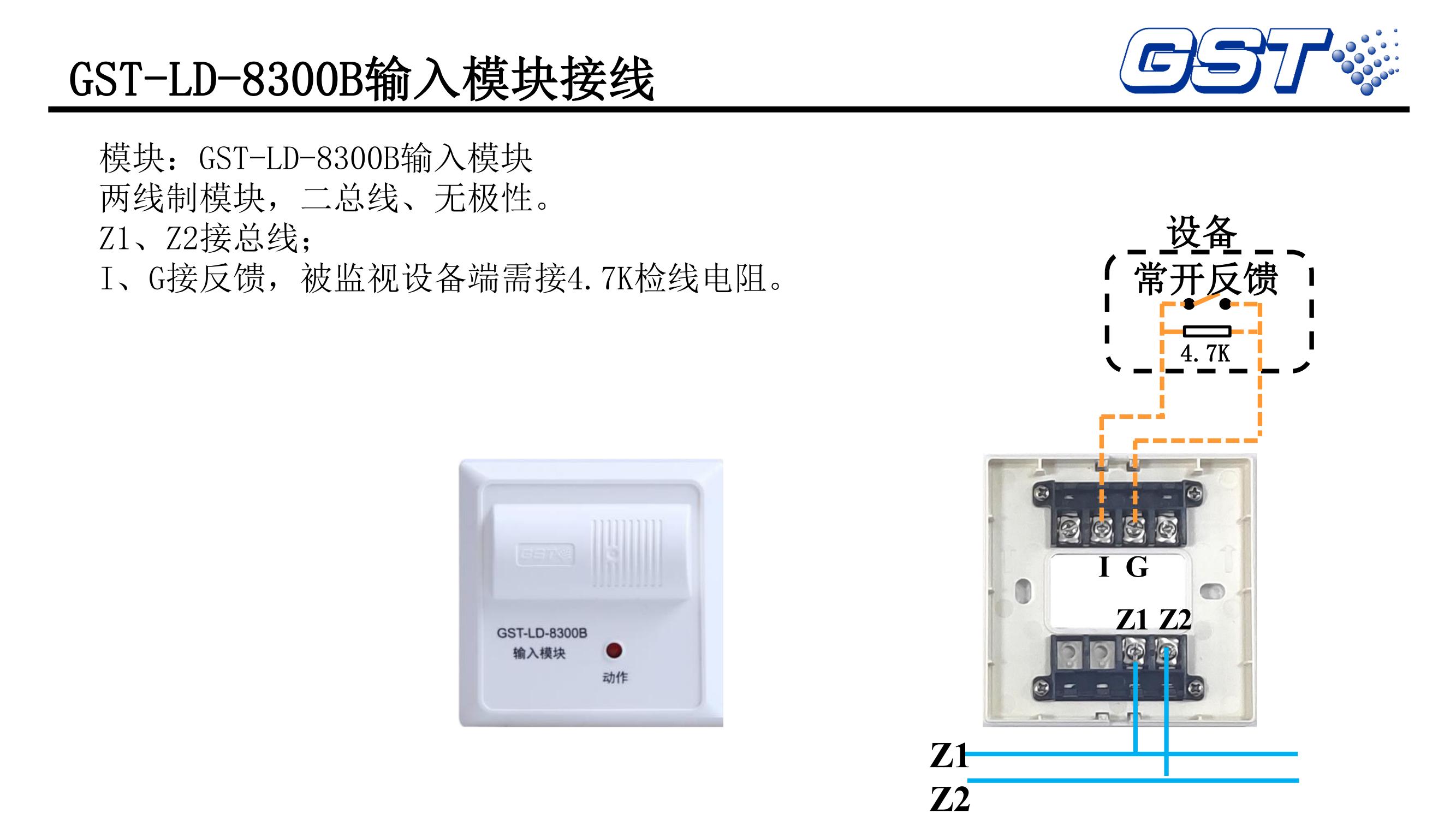

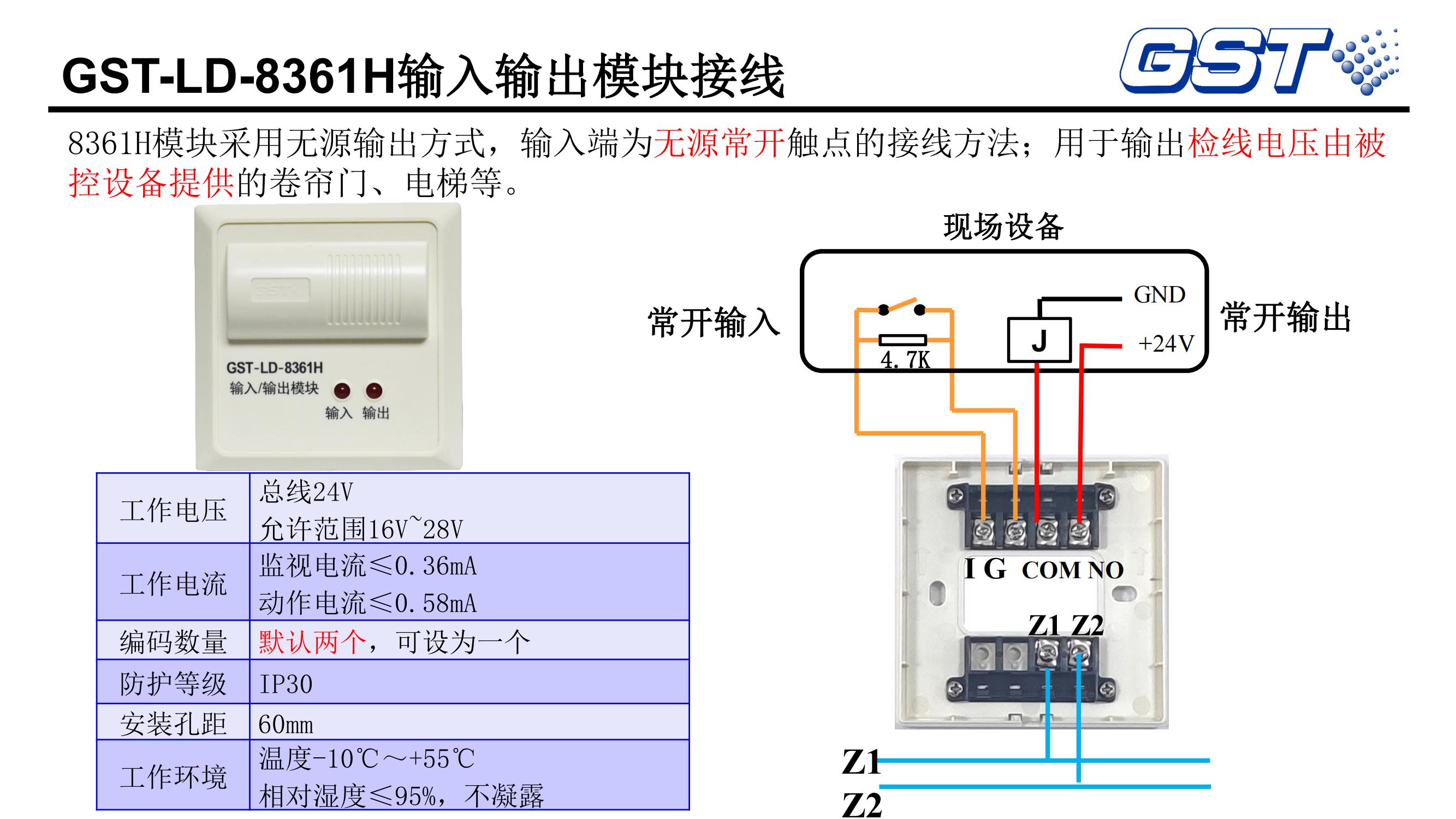

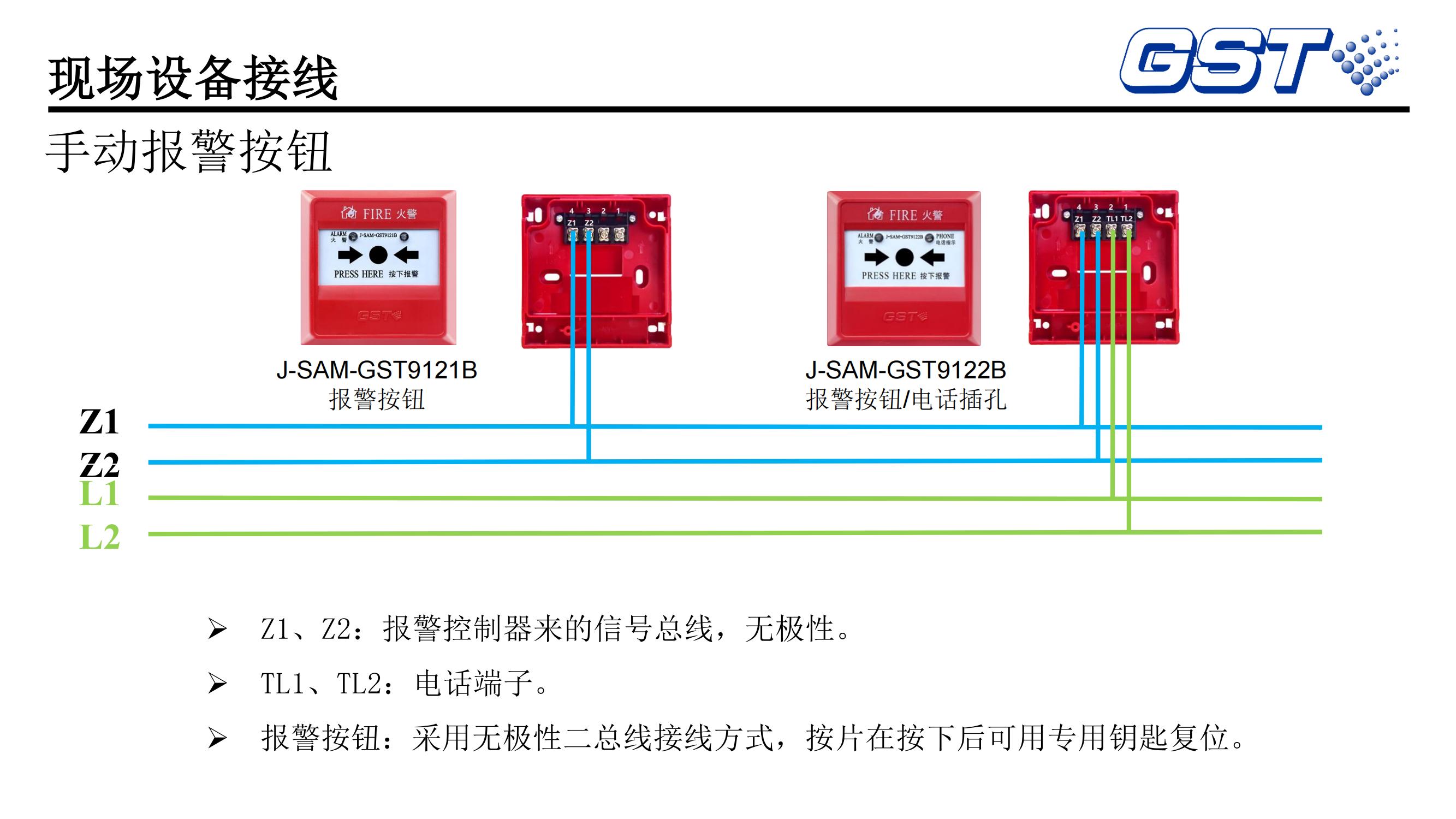

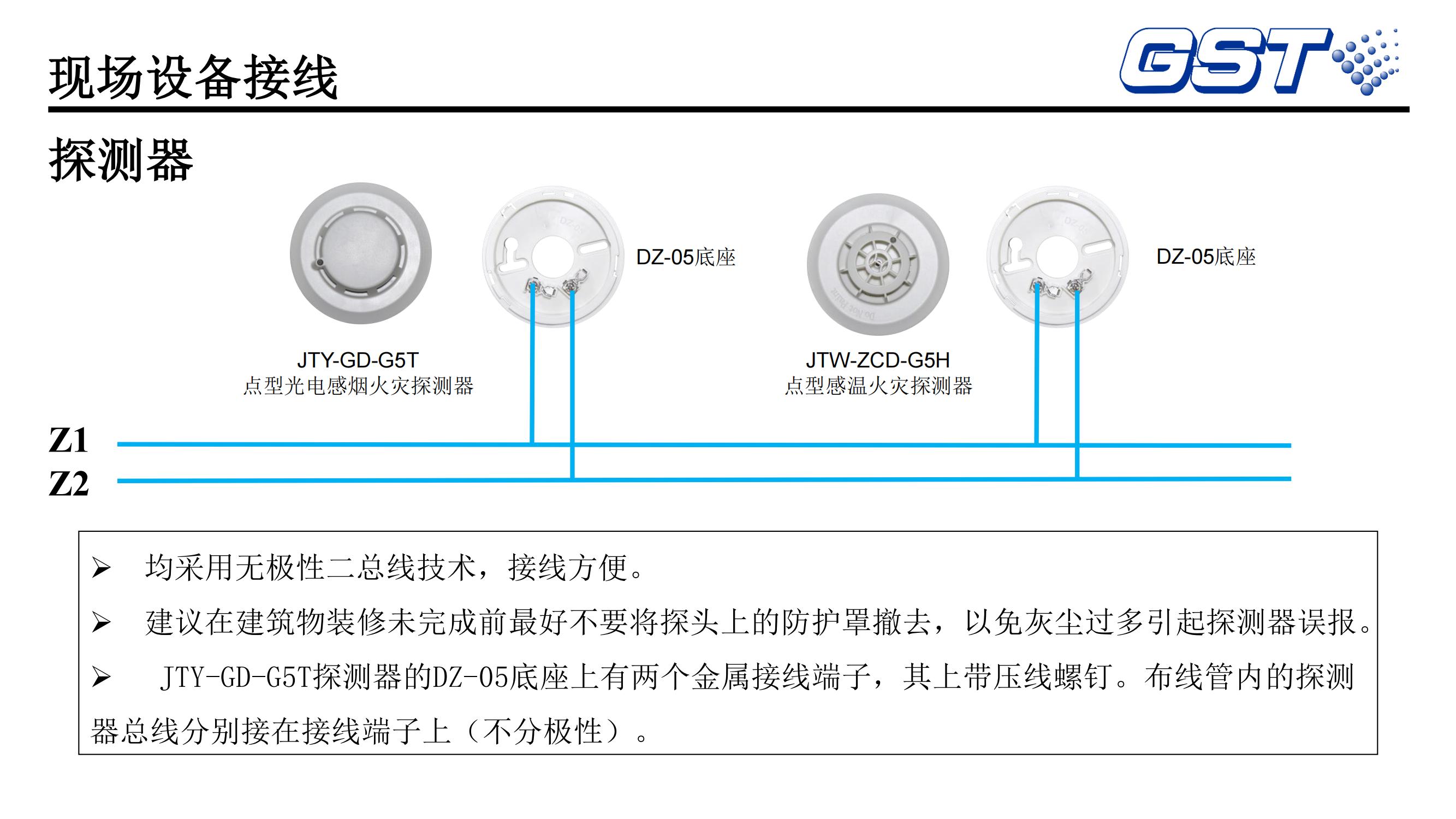

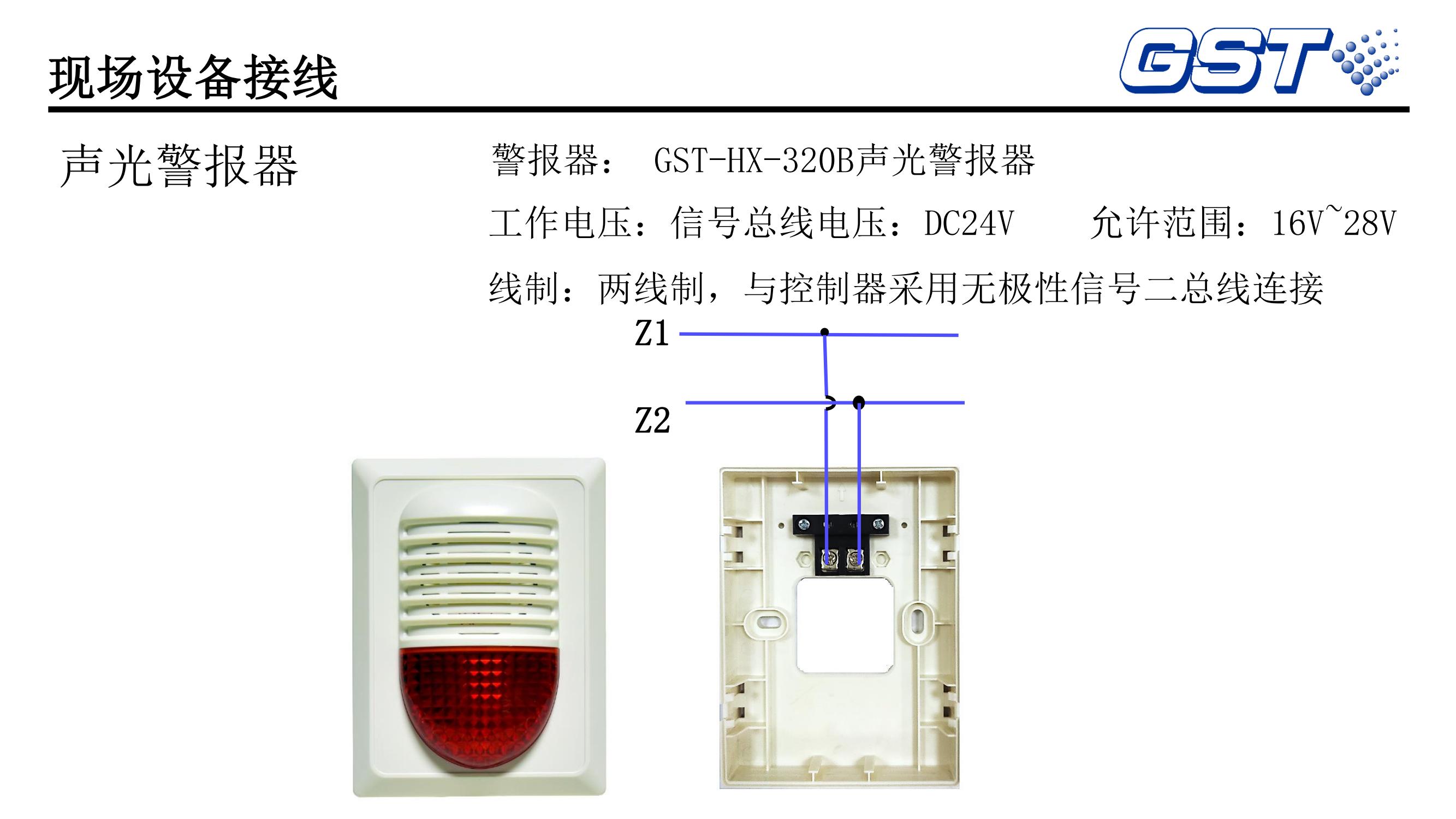

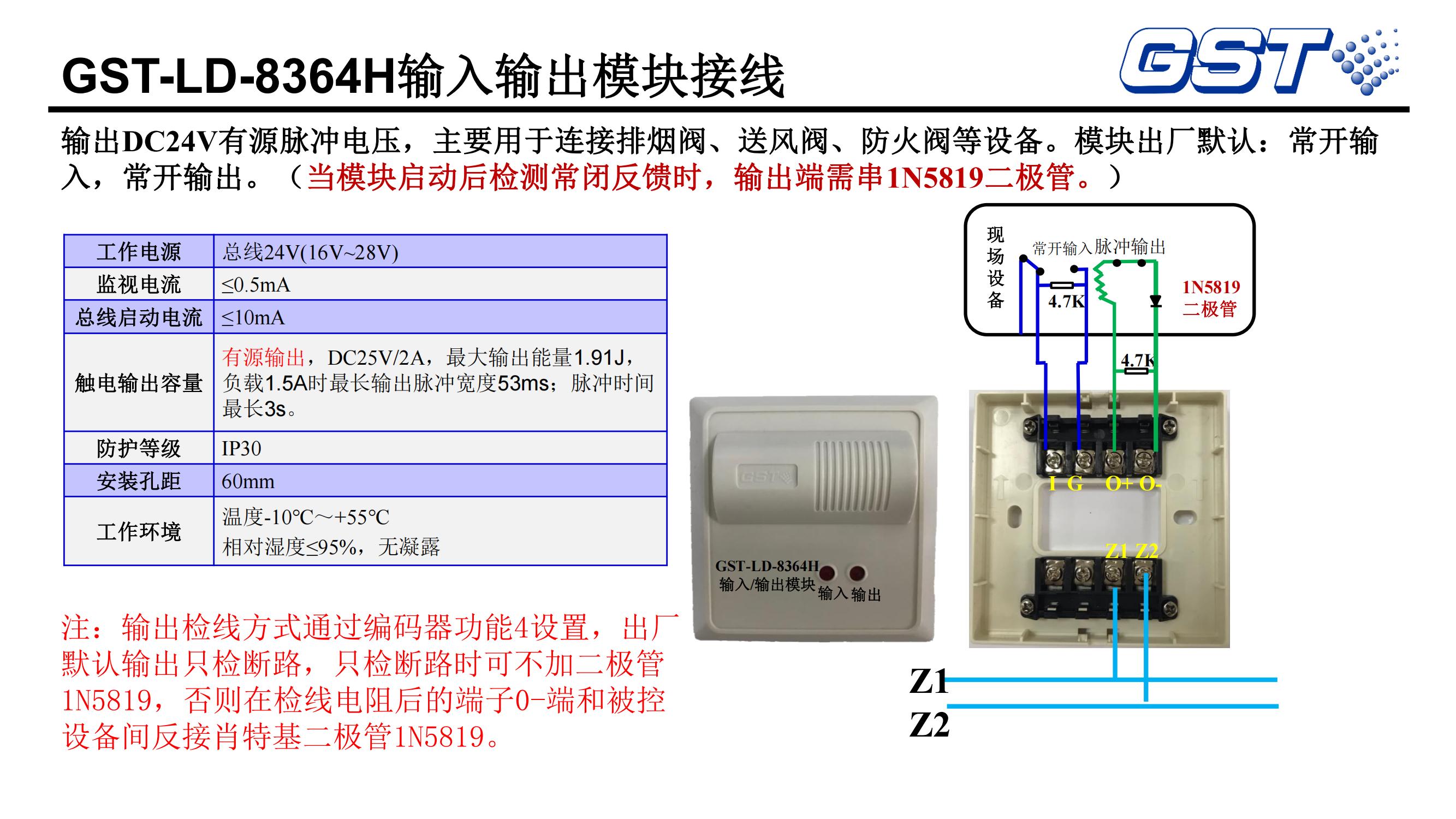

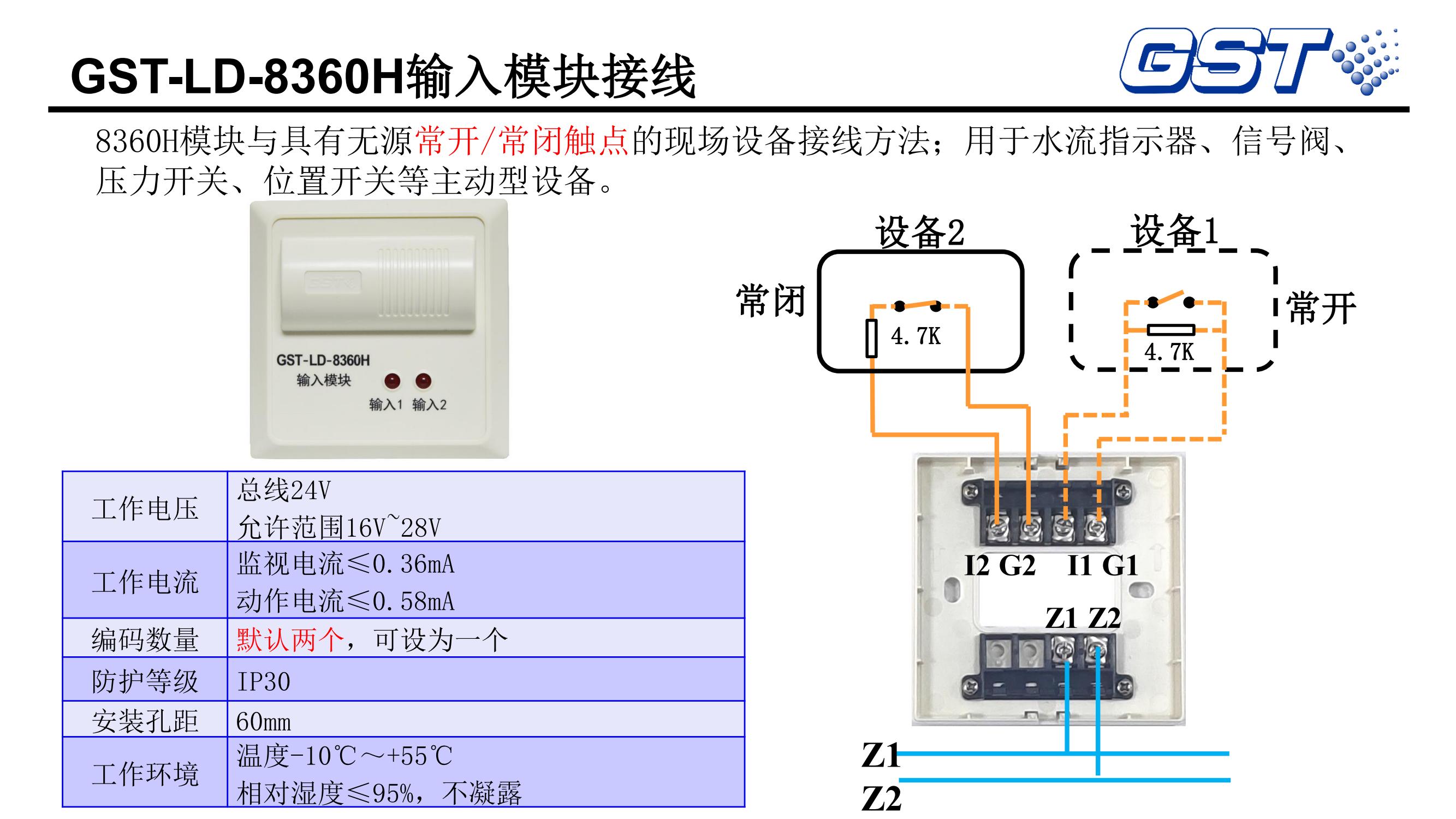

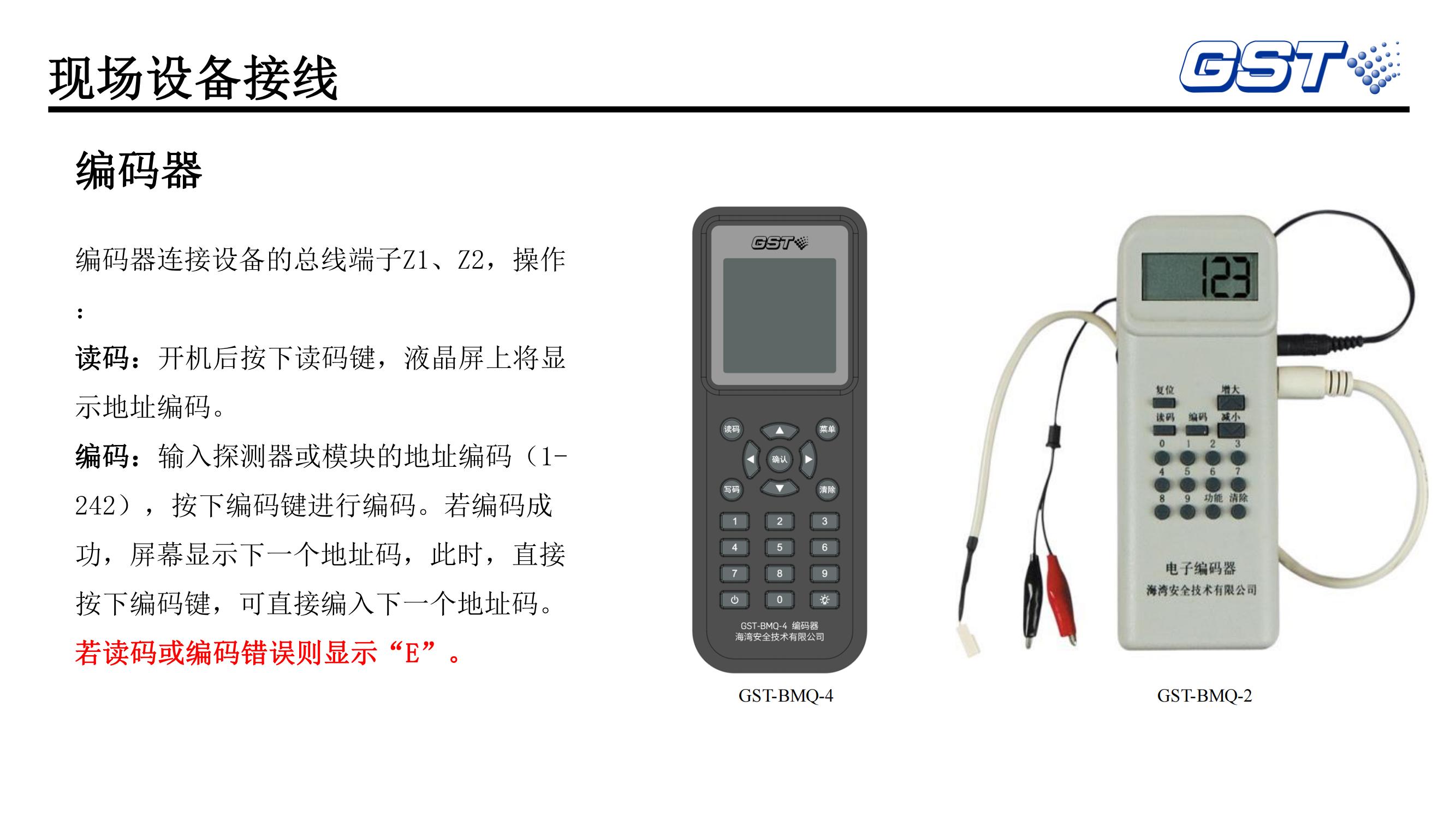

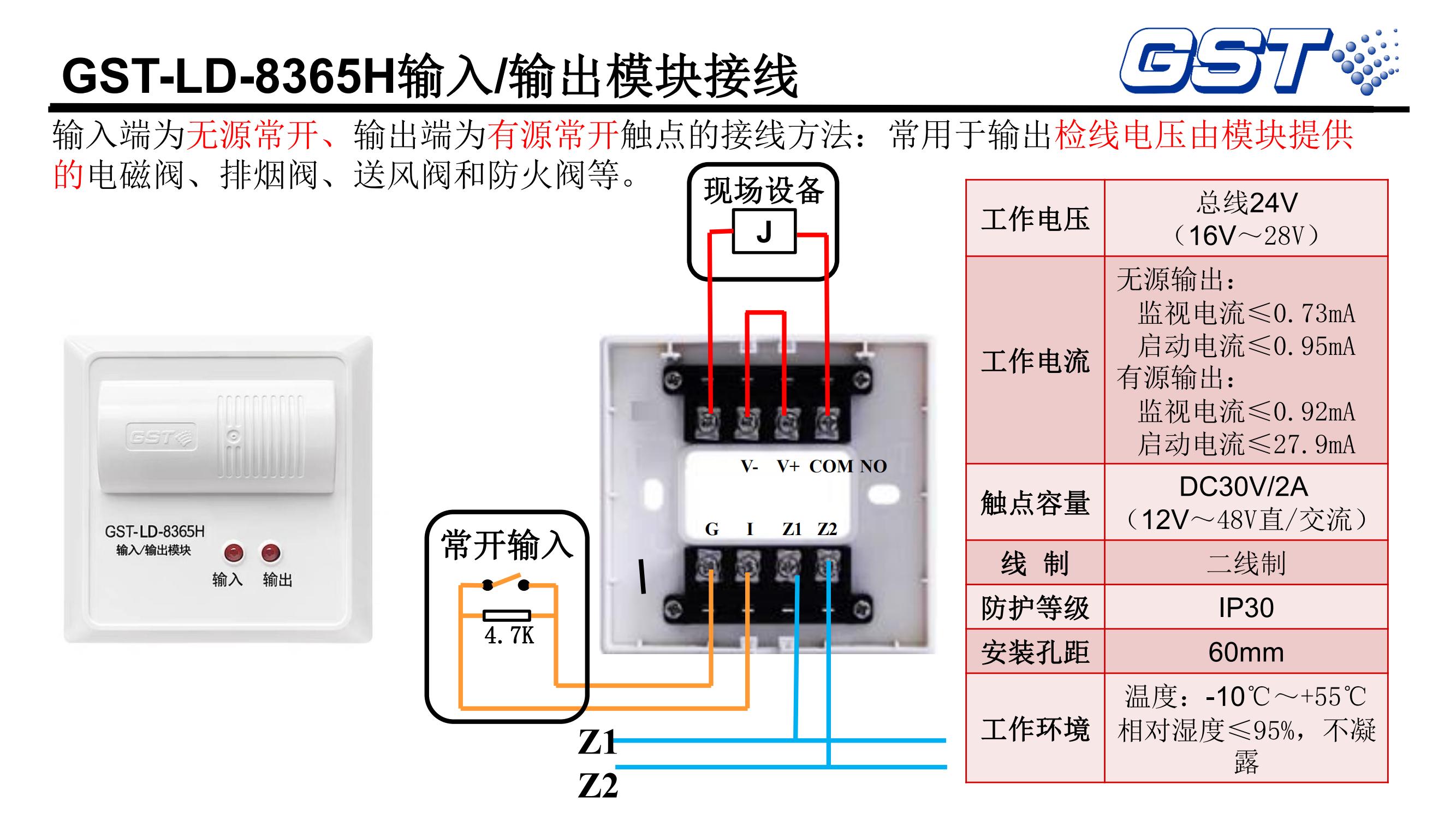

三、现场设备接线

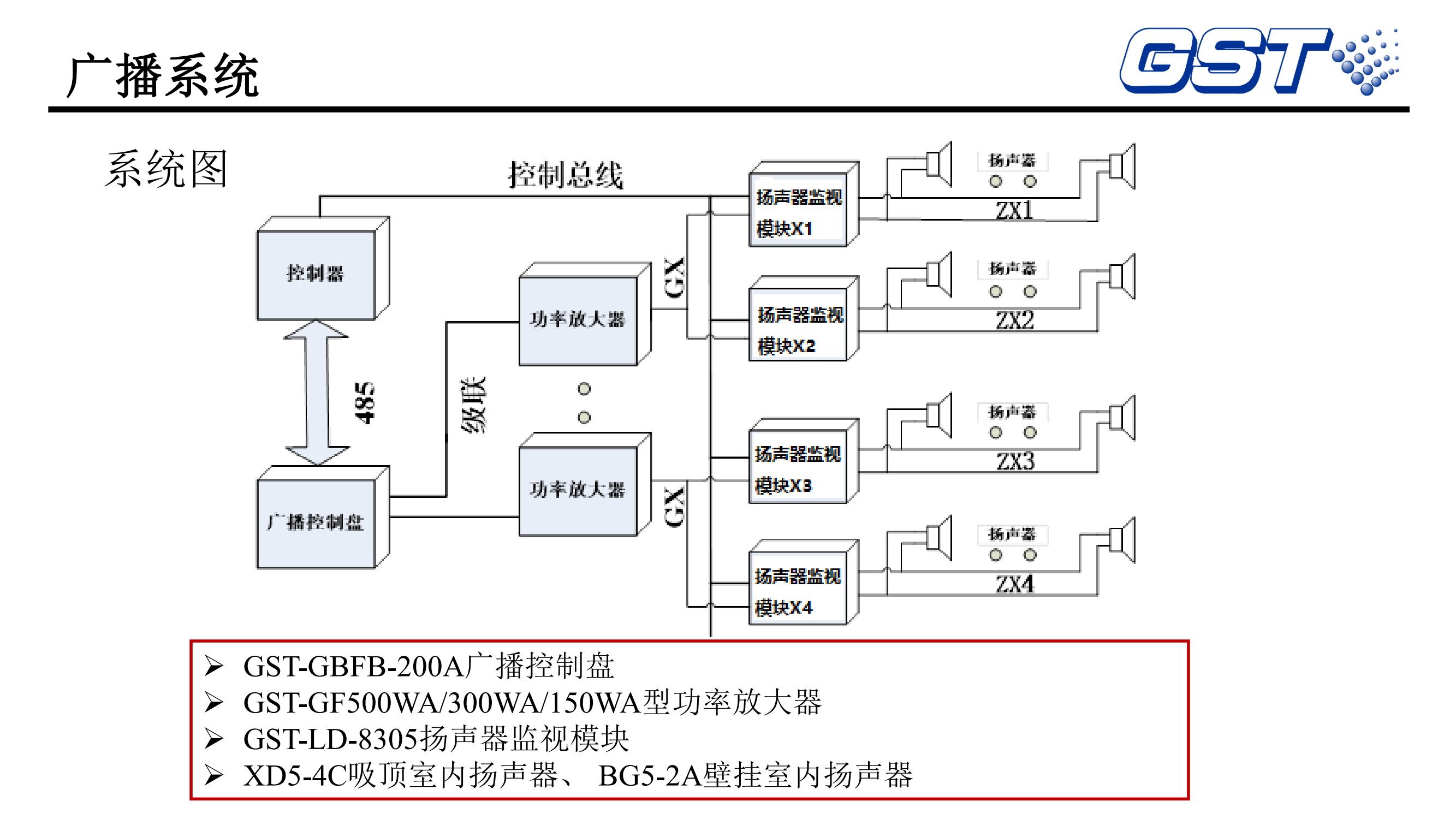

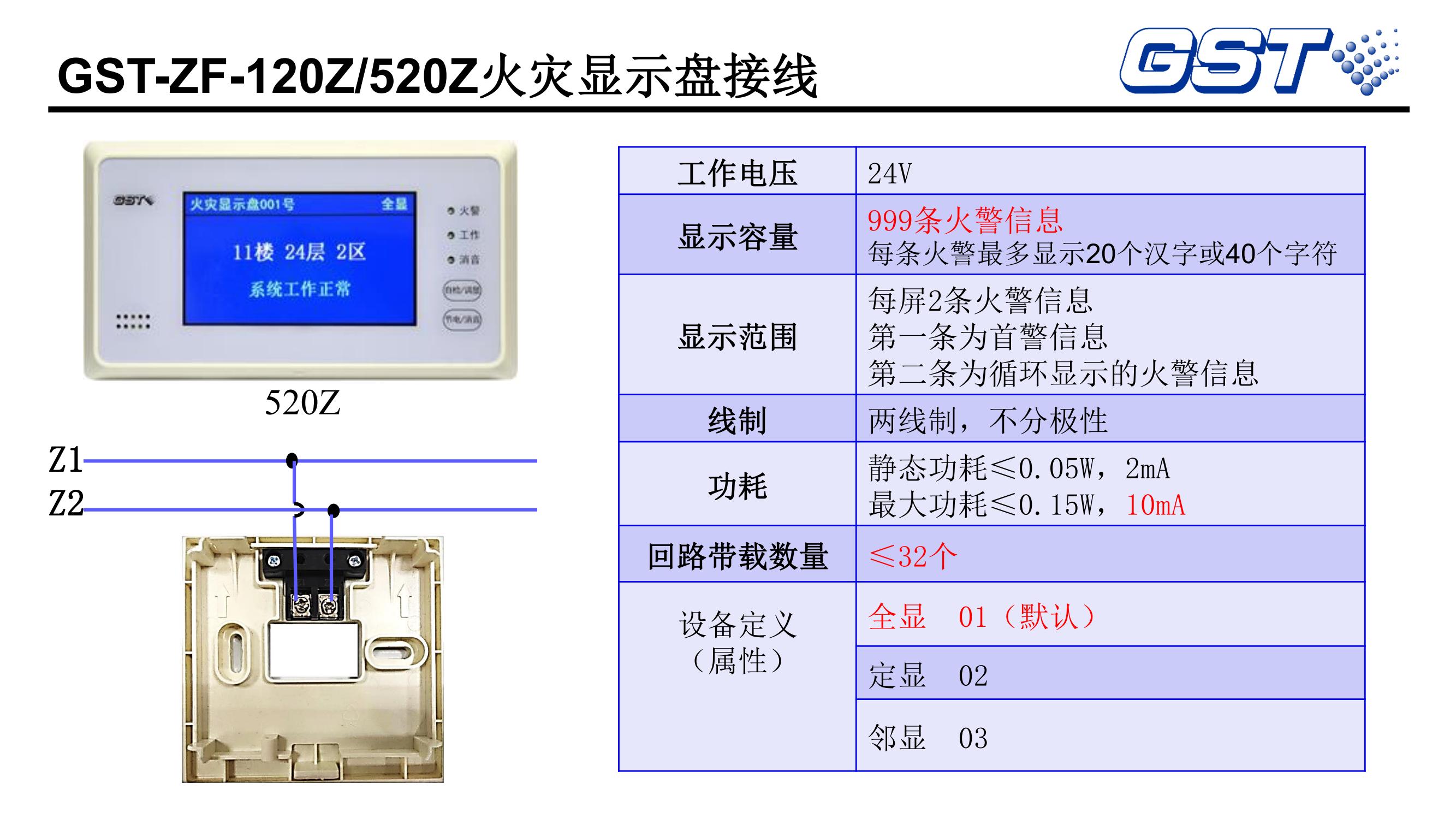

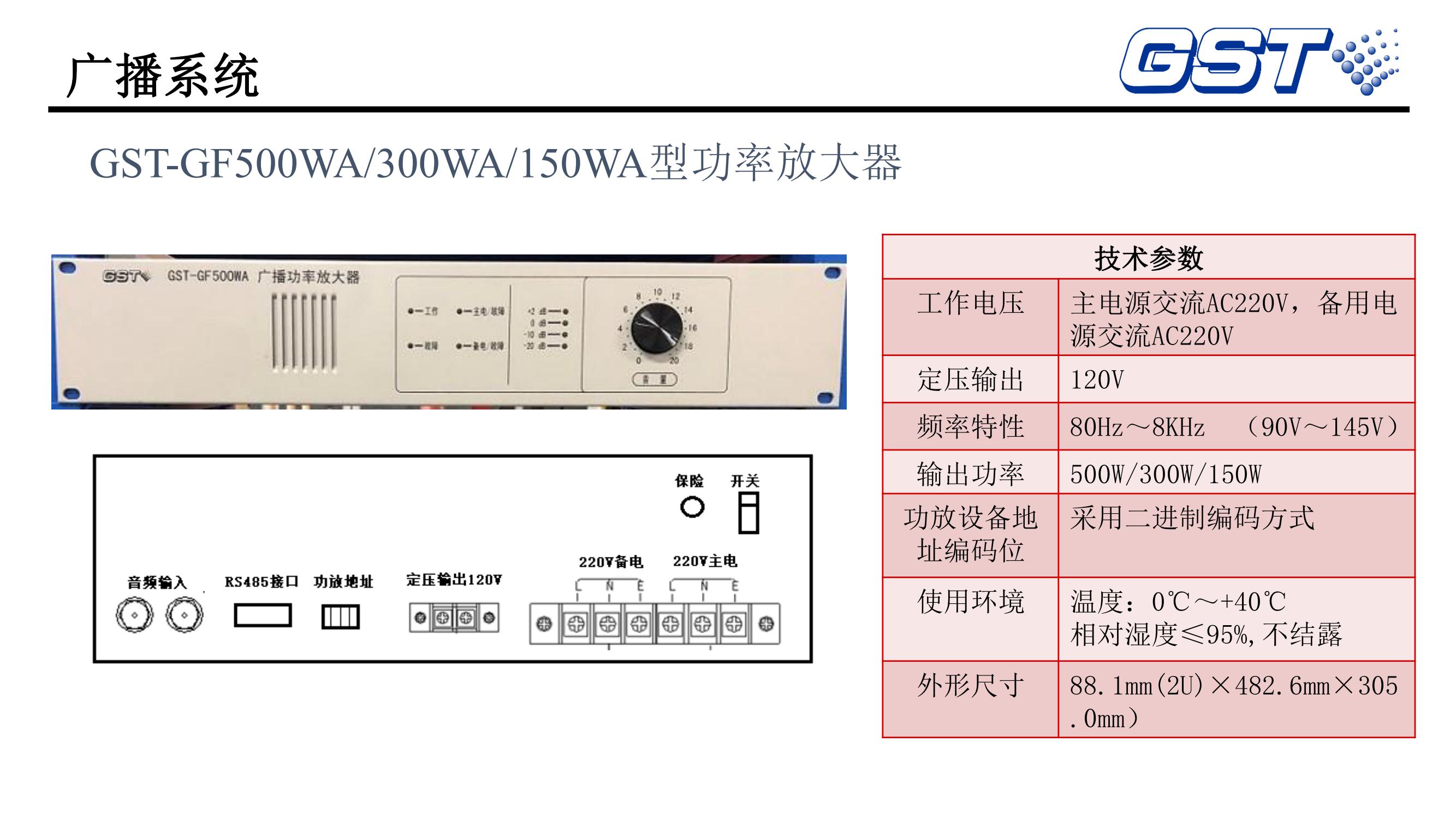

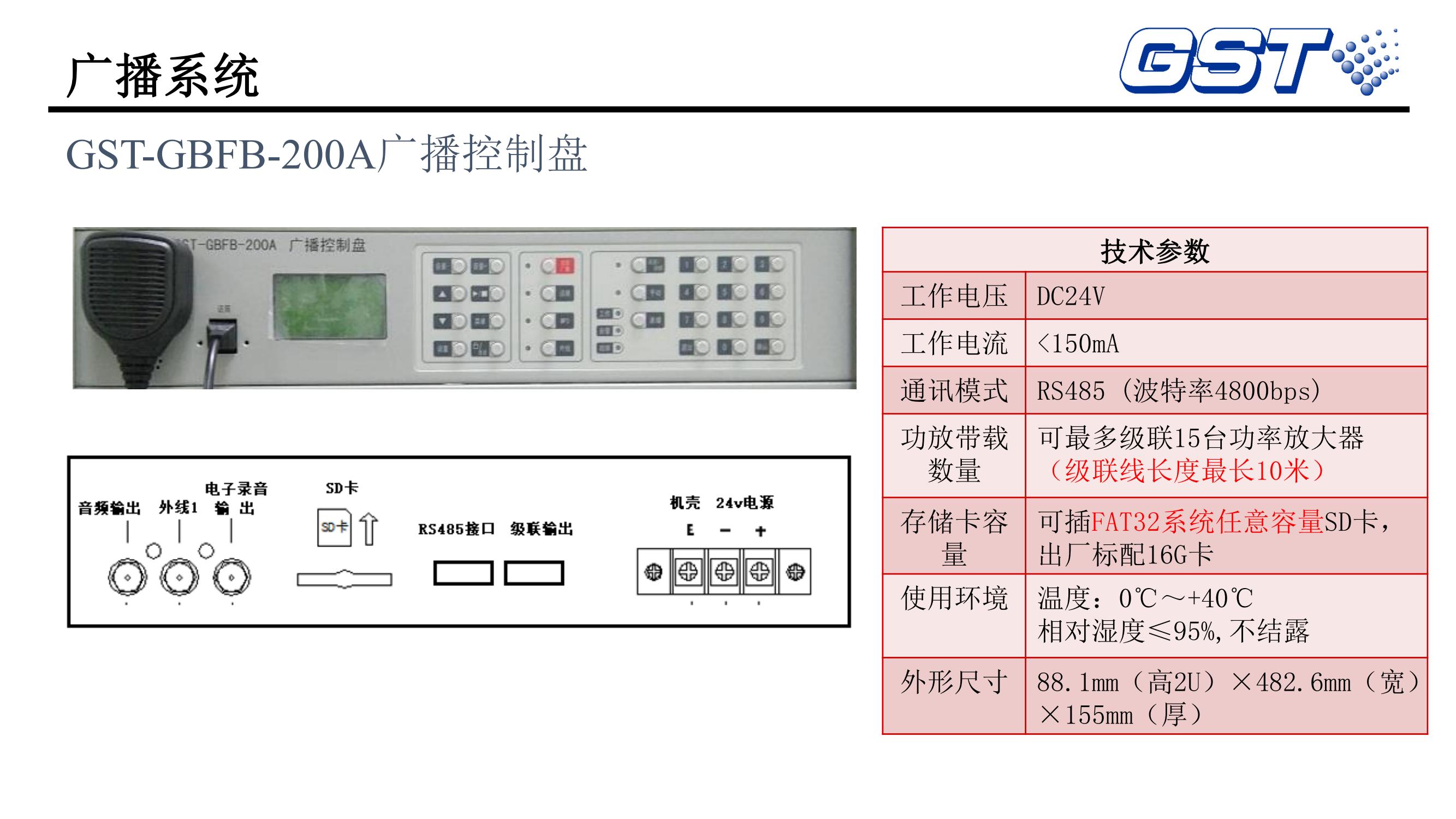

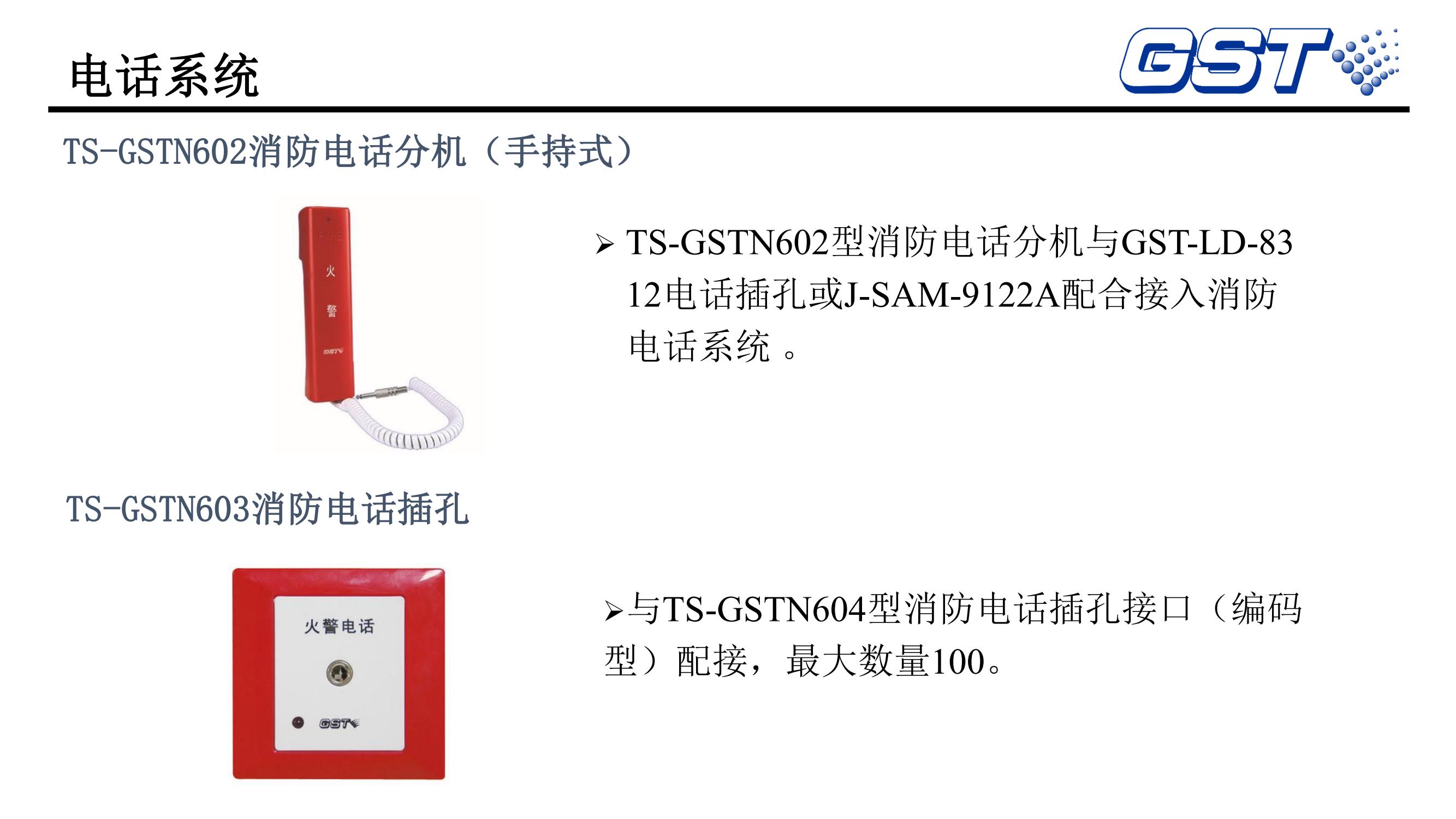

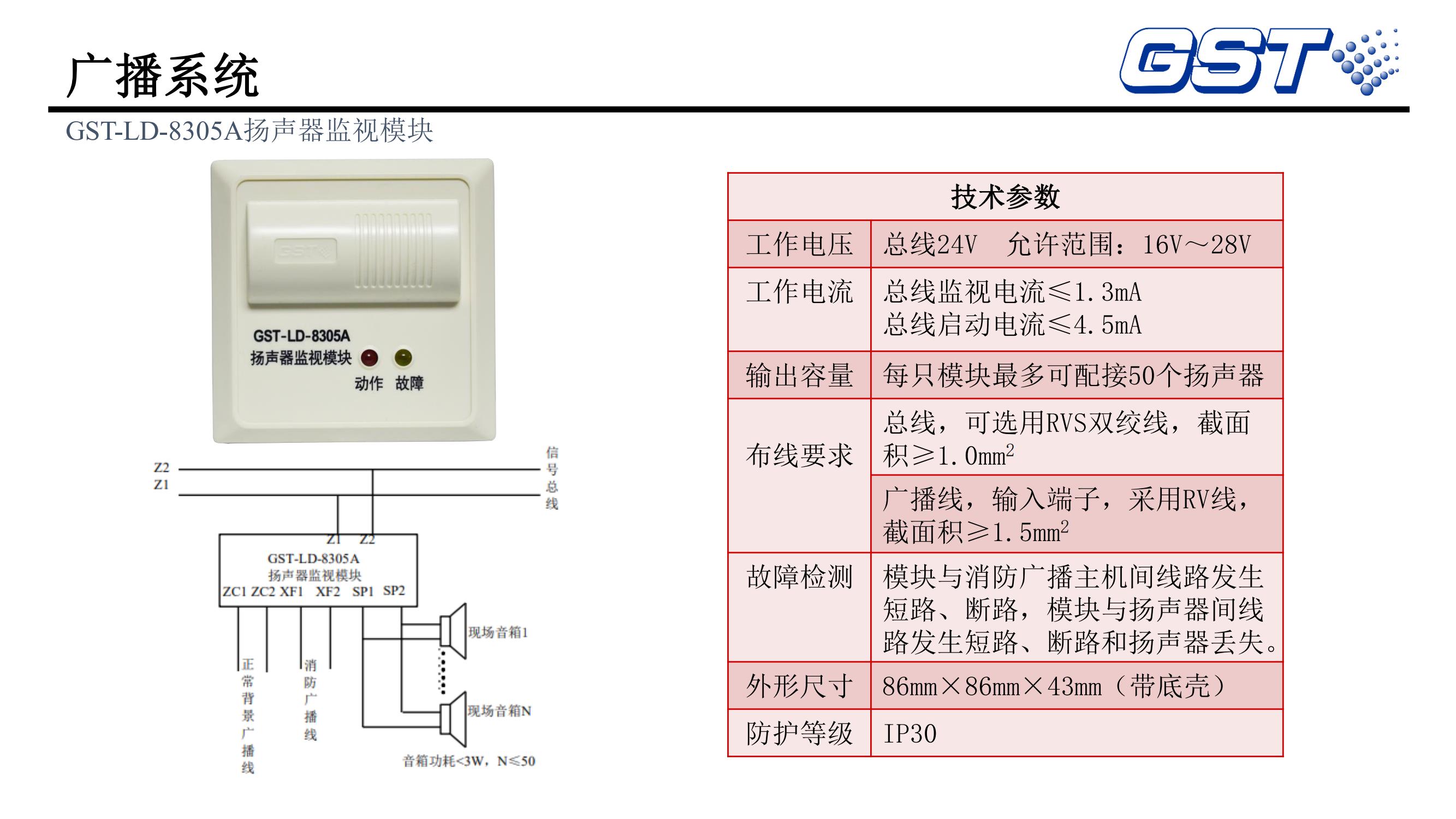

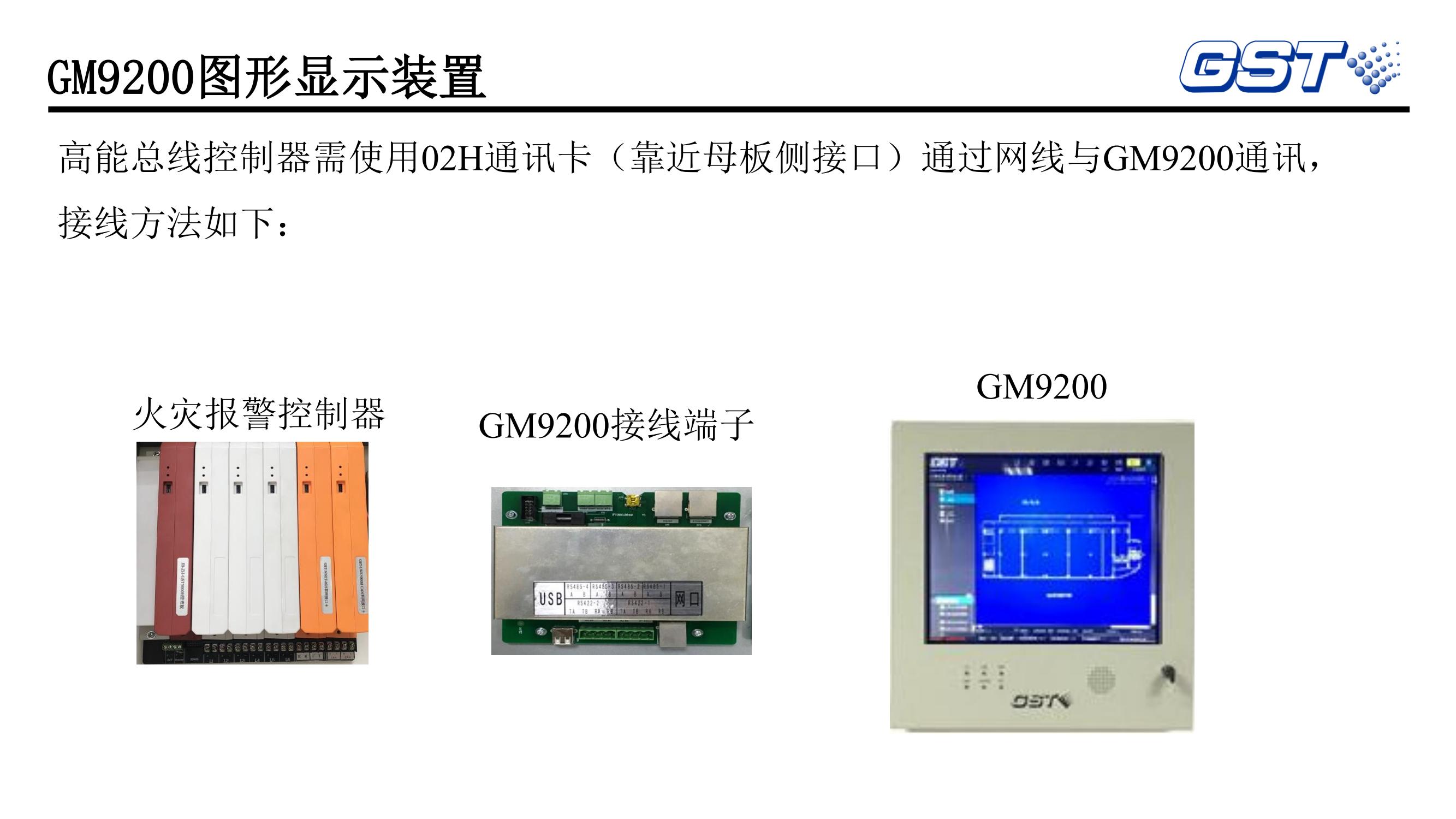

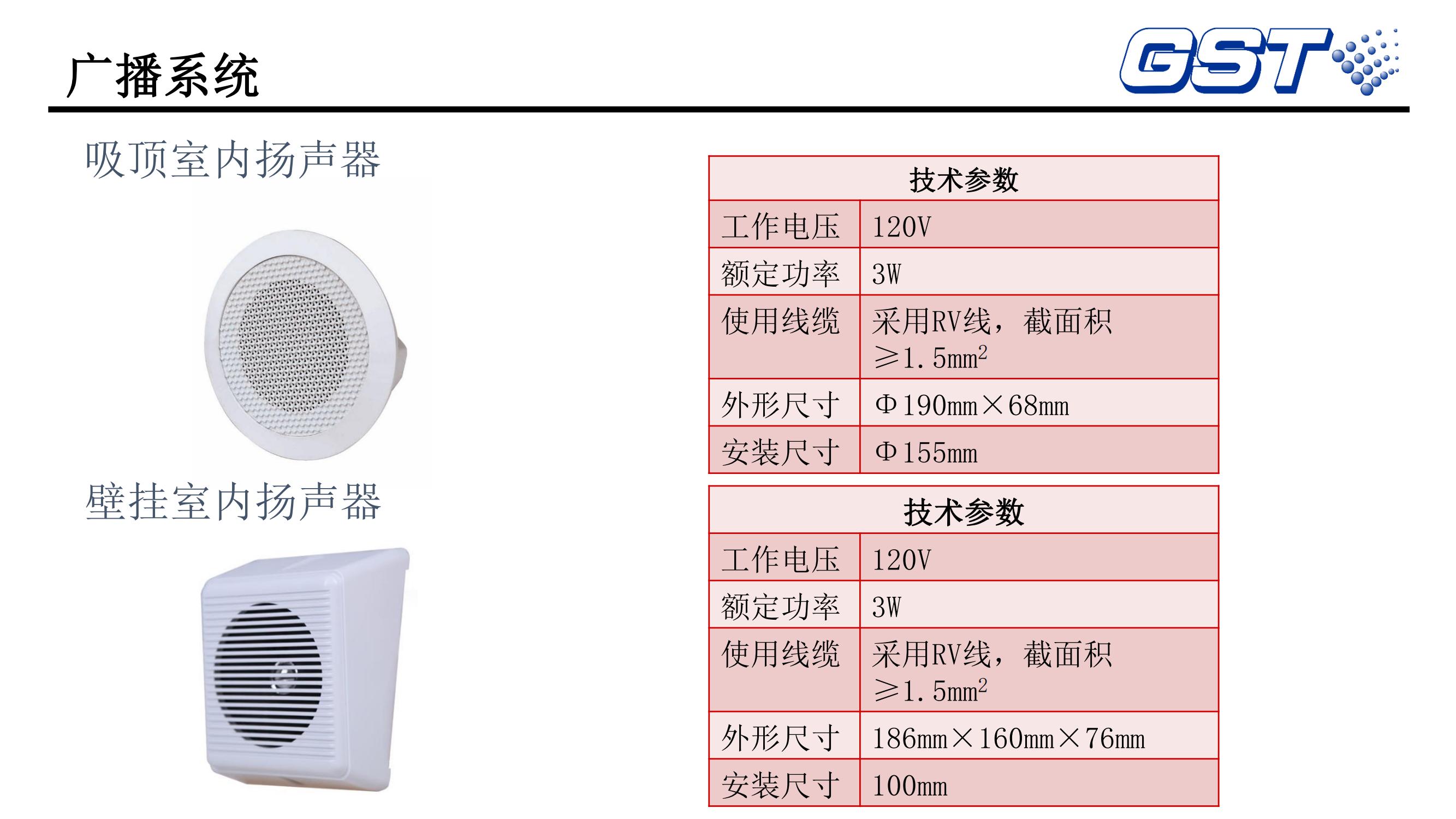

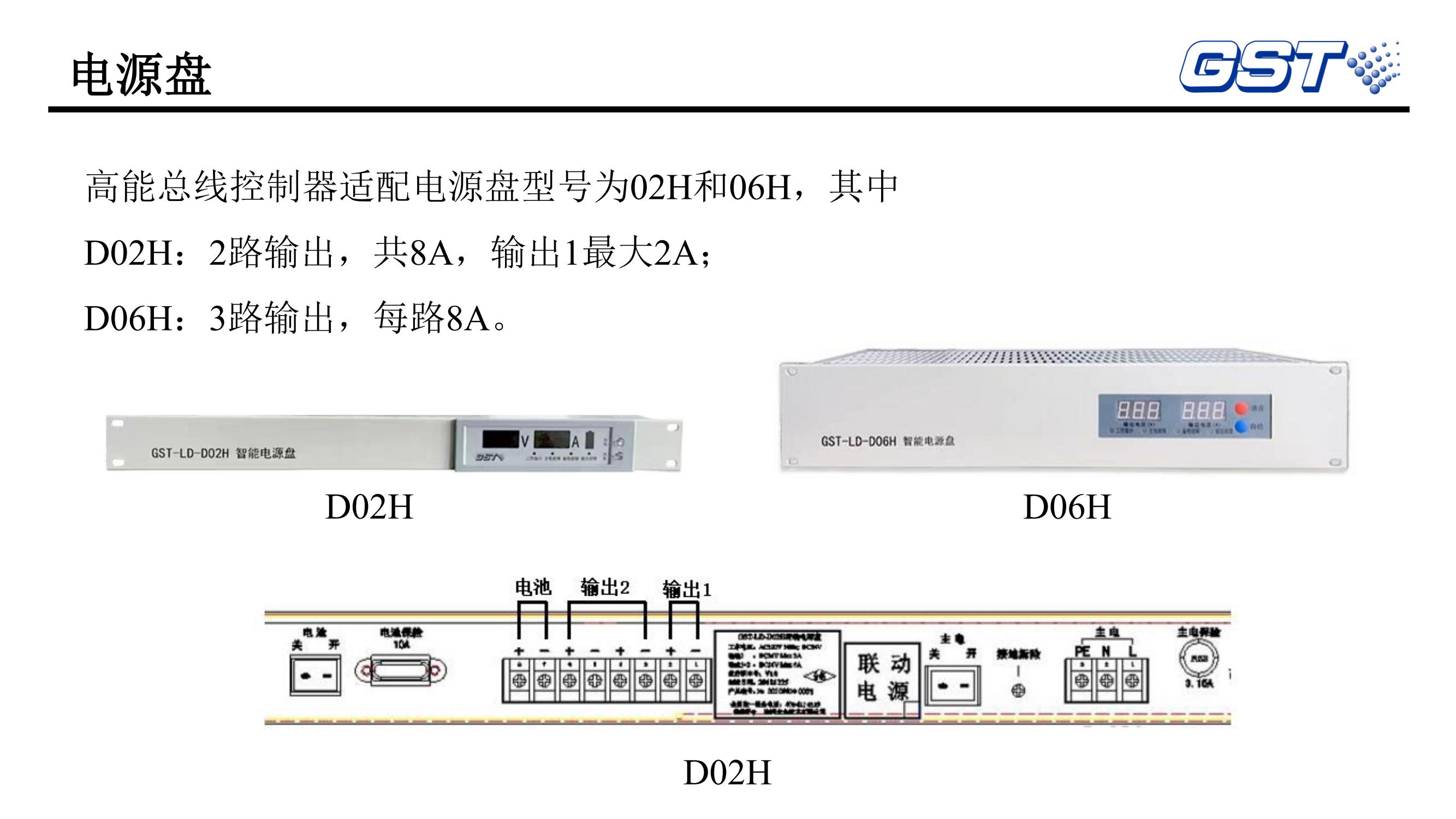

四、电话广播及其它设备接线

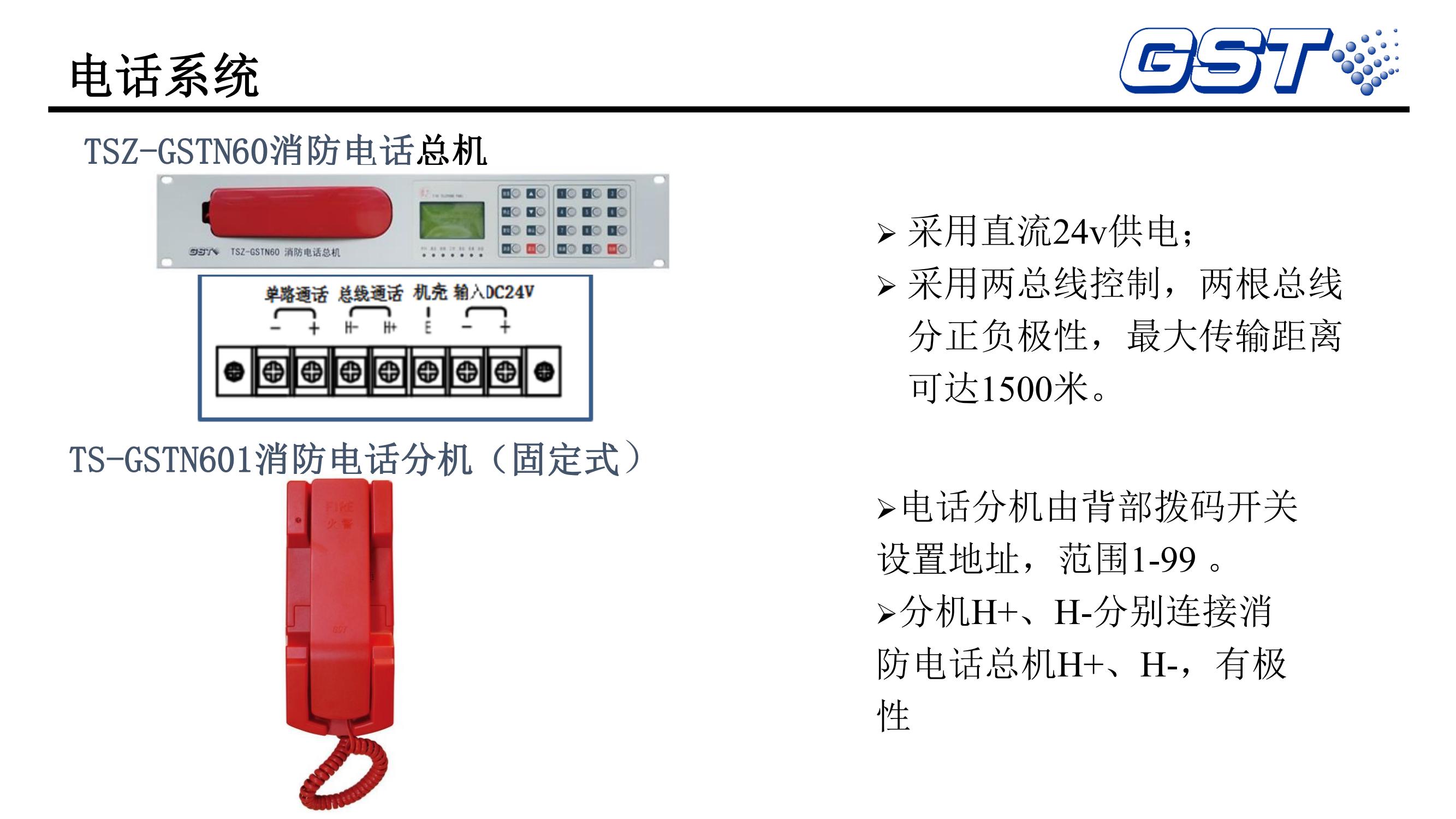

系统说明：

1、总计支持99个编码设备，包括GSTN601电话分机、GSTN604电话插孔接口，每只GSTN604型消防电话插孔接口配接消防电话插孔数量≤100个，消防电话插孔总数量≤1000个。

2、在没有配接中继器的情况下，考虑工程现场实际布线情况，建议配接的编码设备≤50个，配接消防电话插孔数量≤300个。编码设备超出50个时，应配接N605型消防电话中继器。

3、电话主机至编码设备之间长度≤1500米；每只GSTN604型消防电话插孔接口至电话插孔之间长度≤1500米。

4、N605型消防电话中继器最多2个串接，总长度延长至3000米或4500米。

5、电话系统的穿线管道应独立敷设，不要同报警系统、广播系统等线路同管穿线，导线应采用铜芯屏蔽绝缘RVS双绞线,截面积≥1.0mm²。

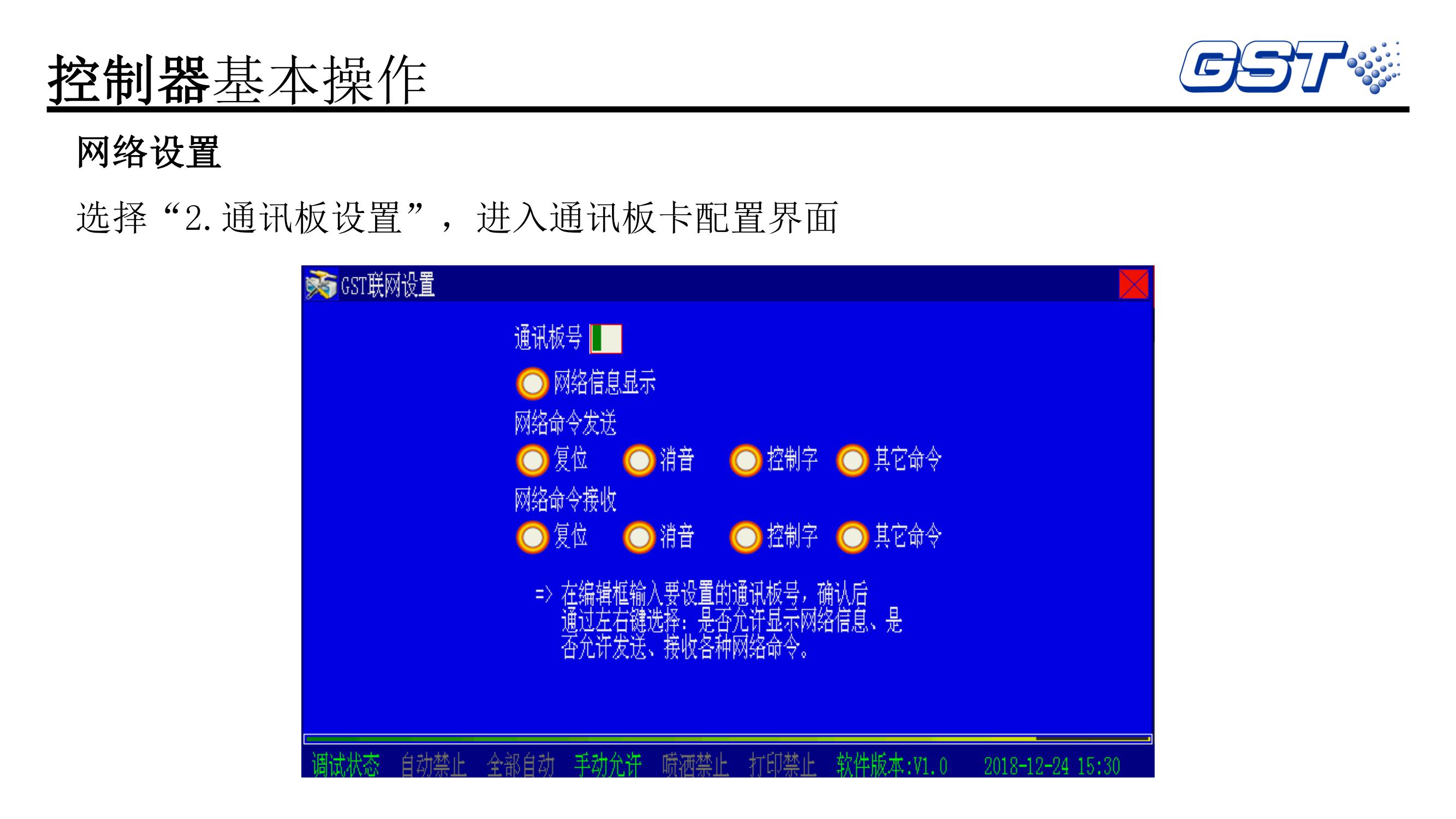

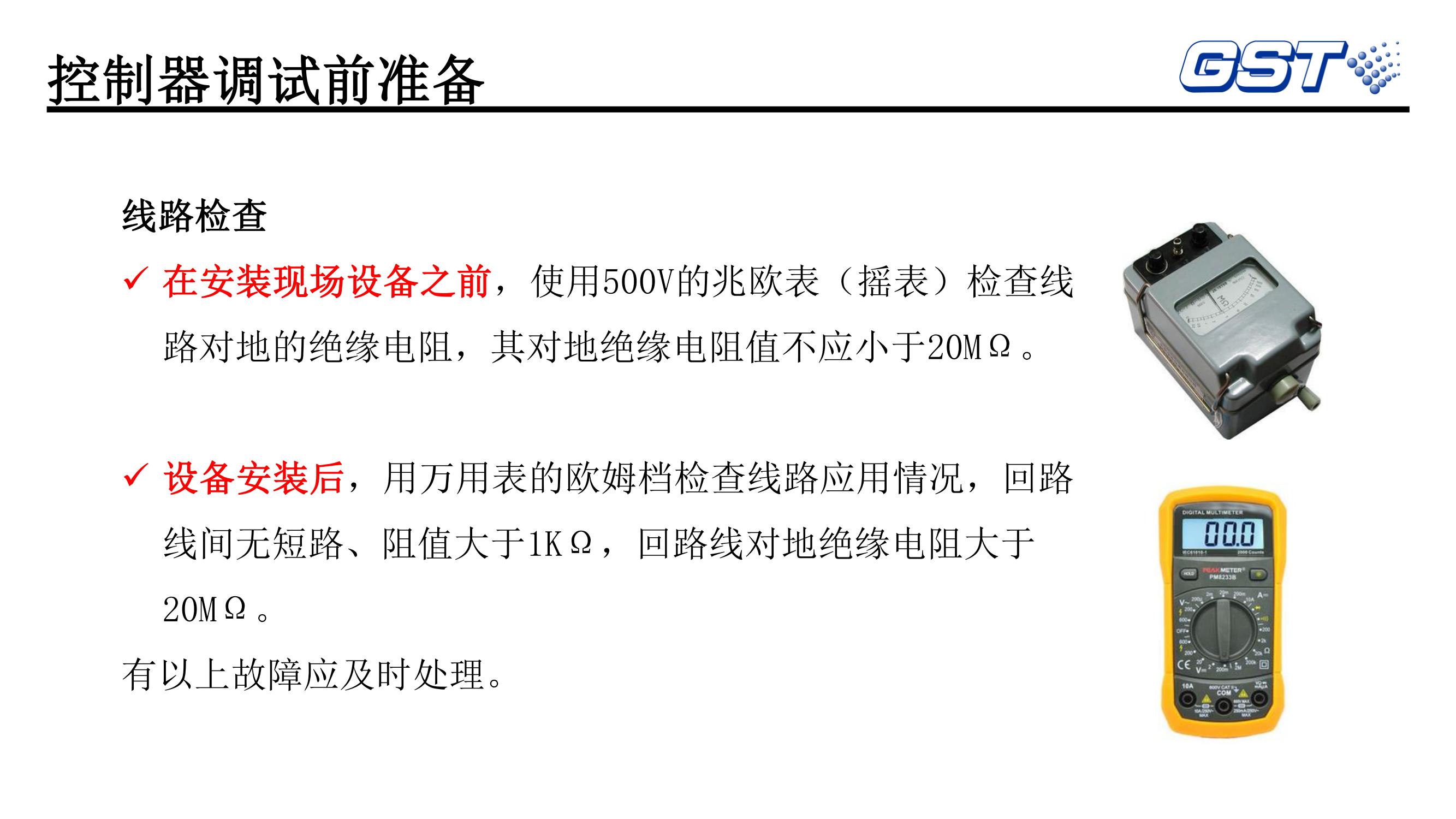

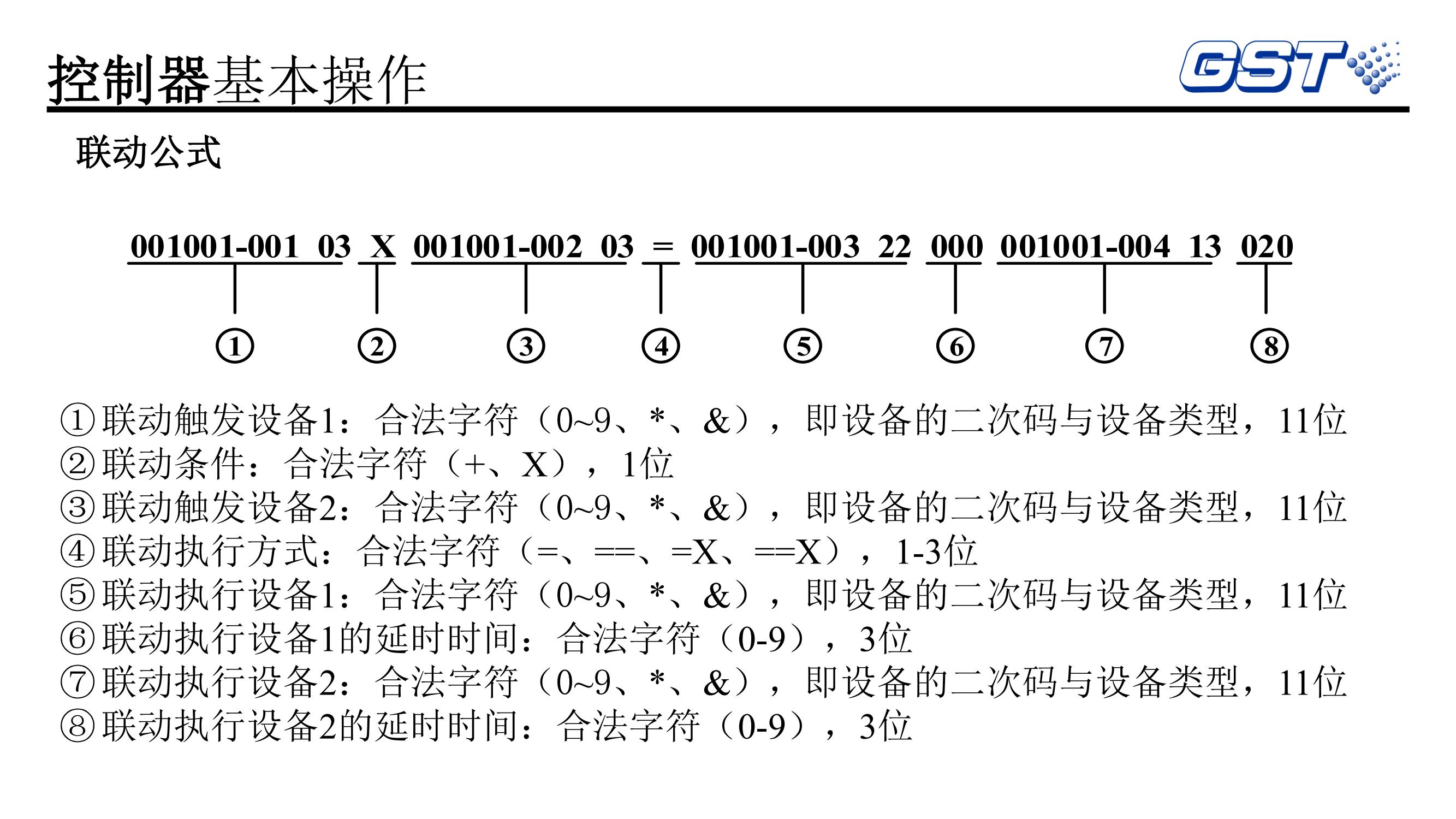

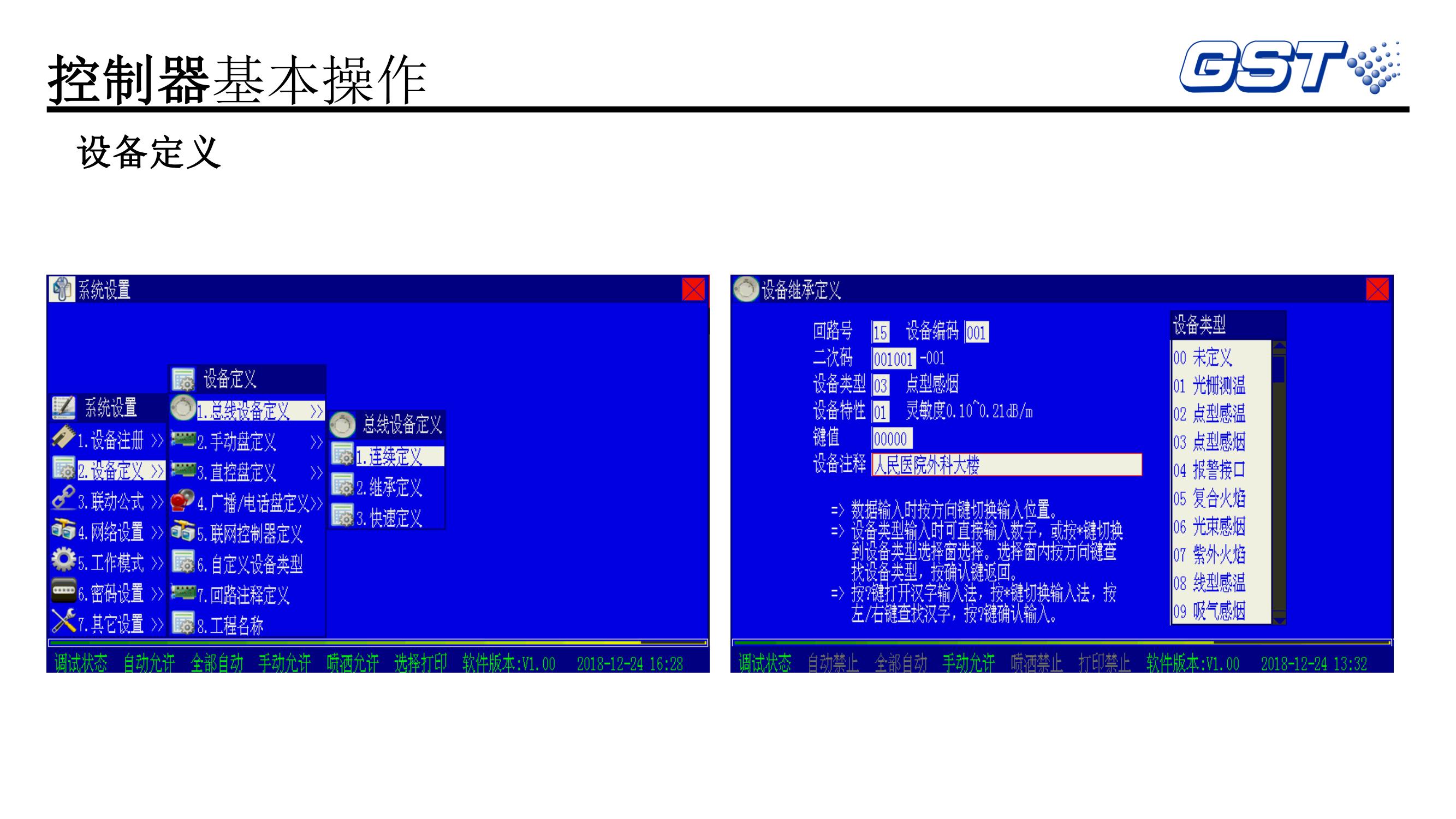

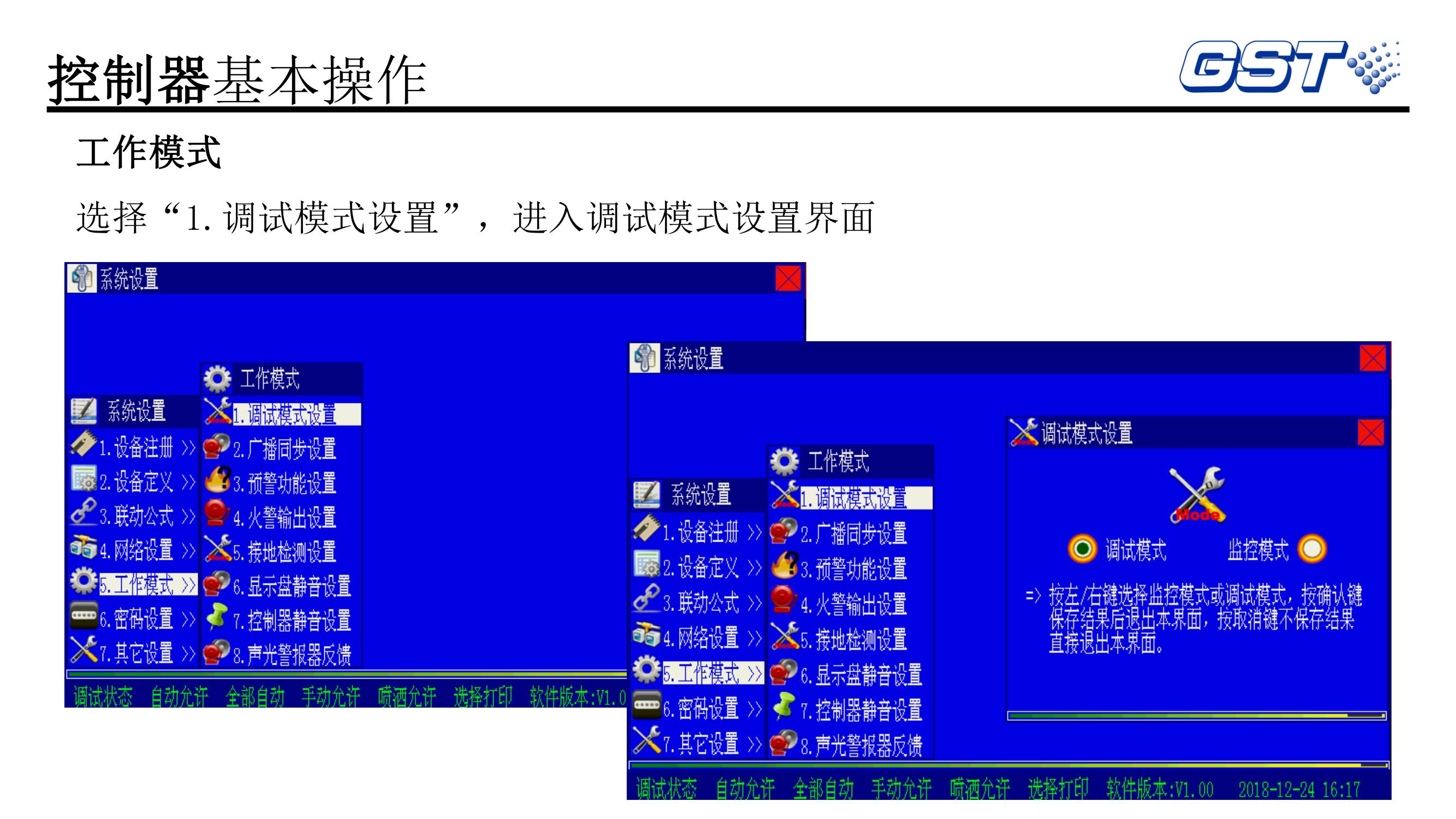

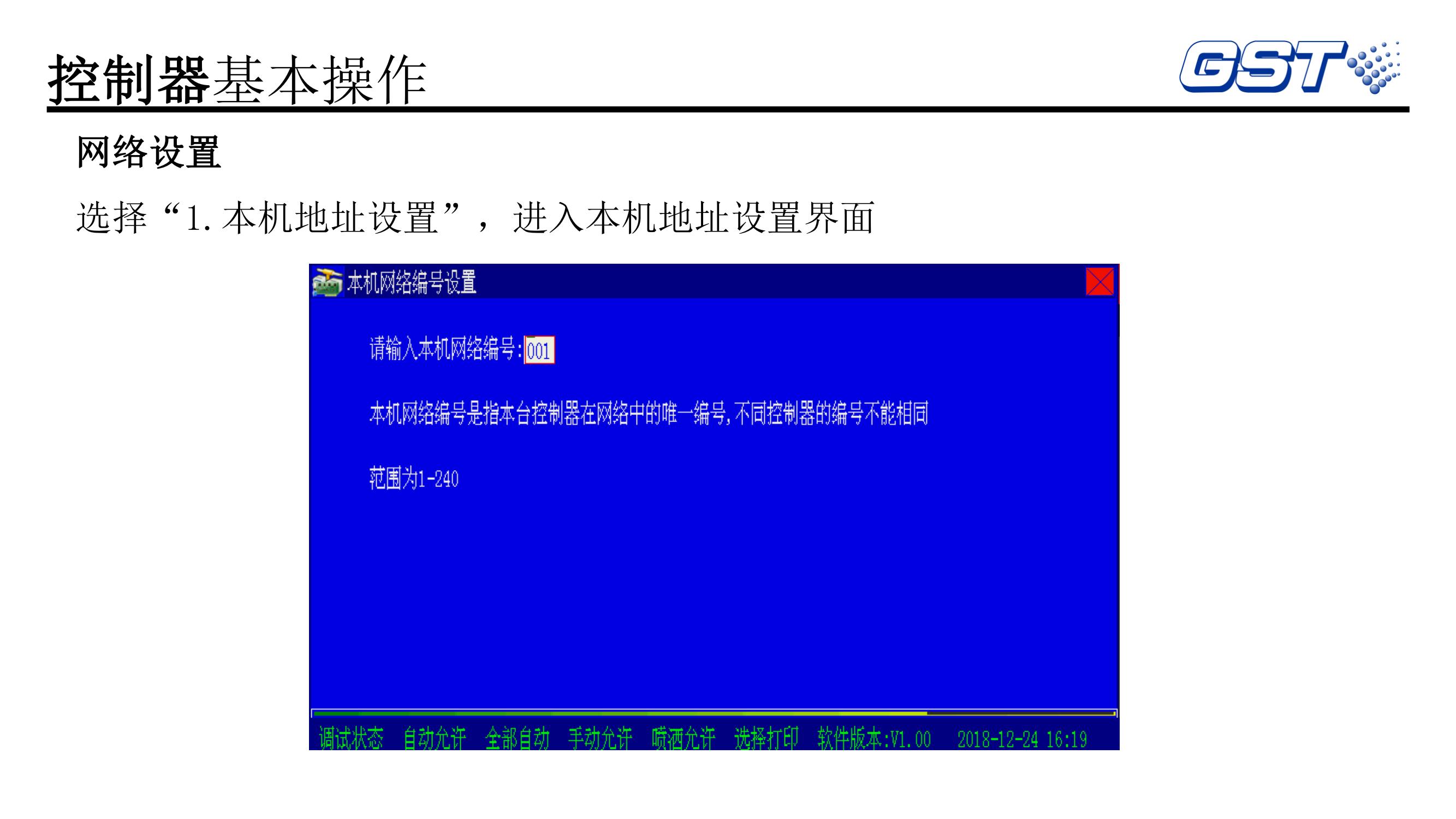

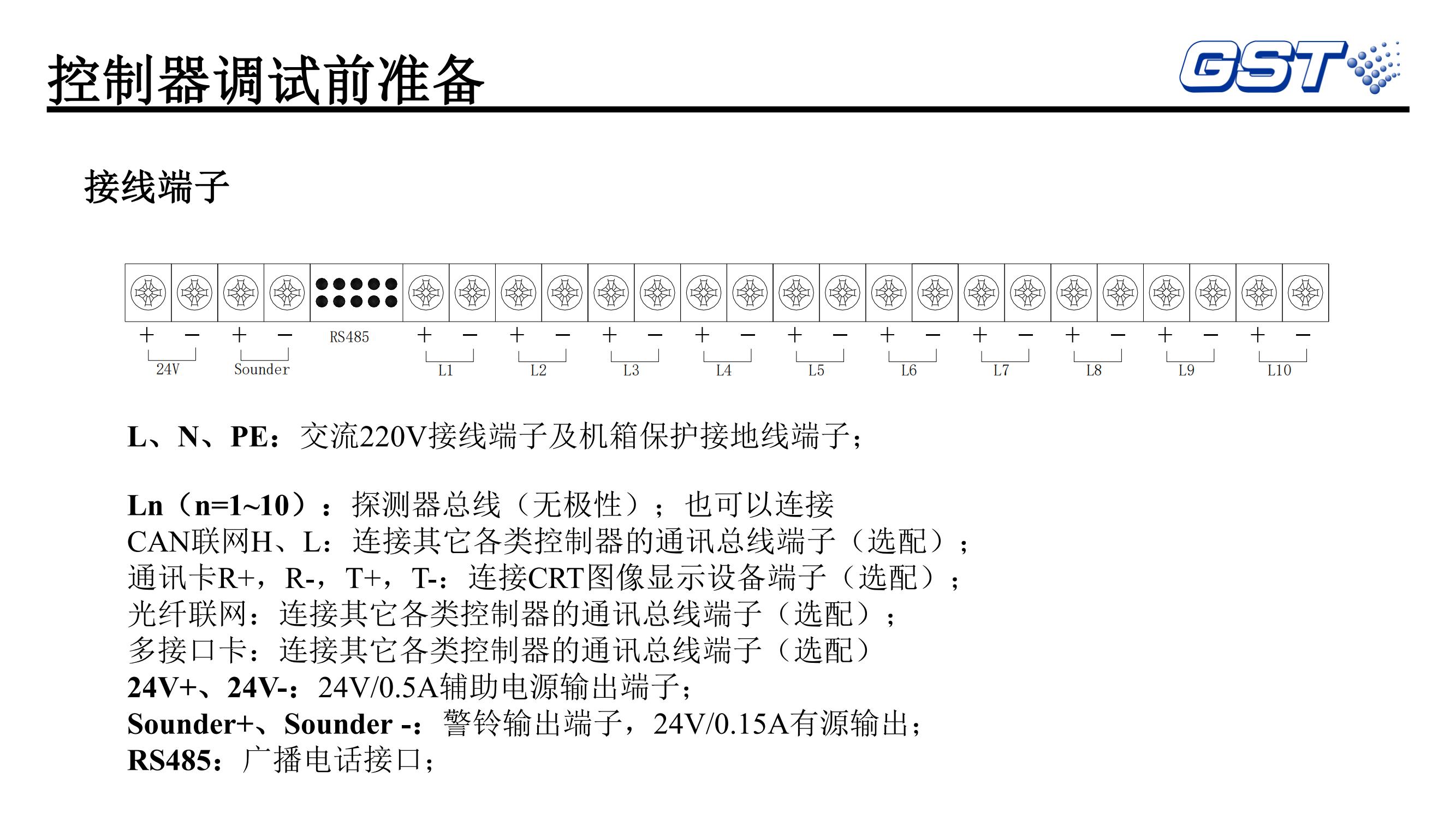

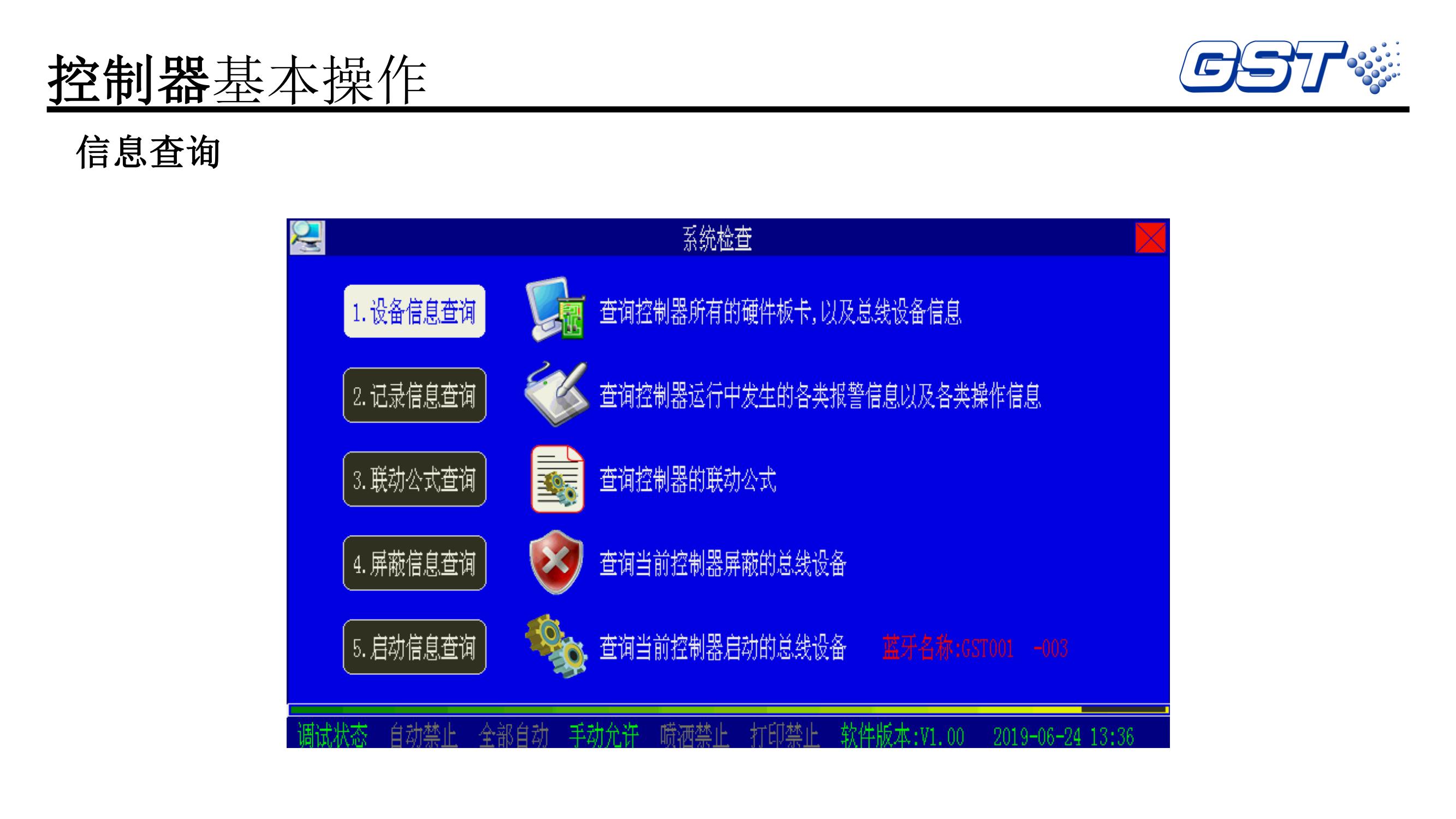

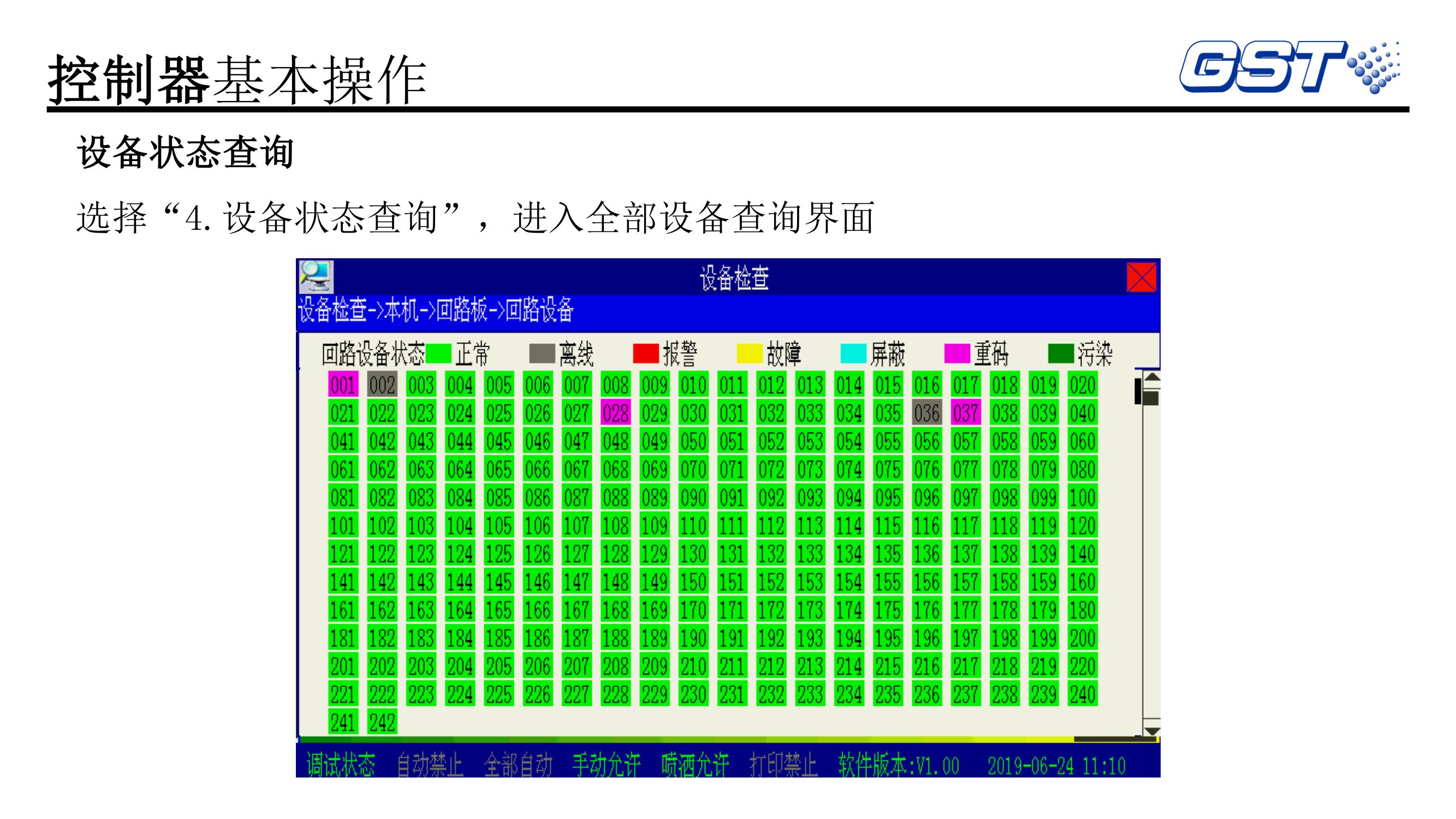

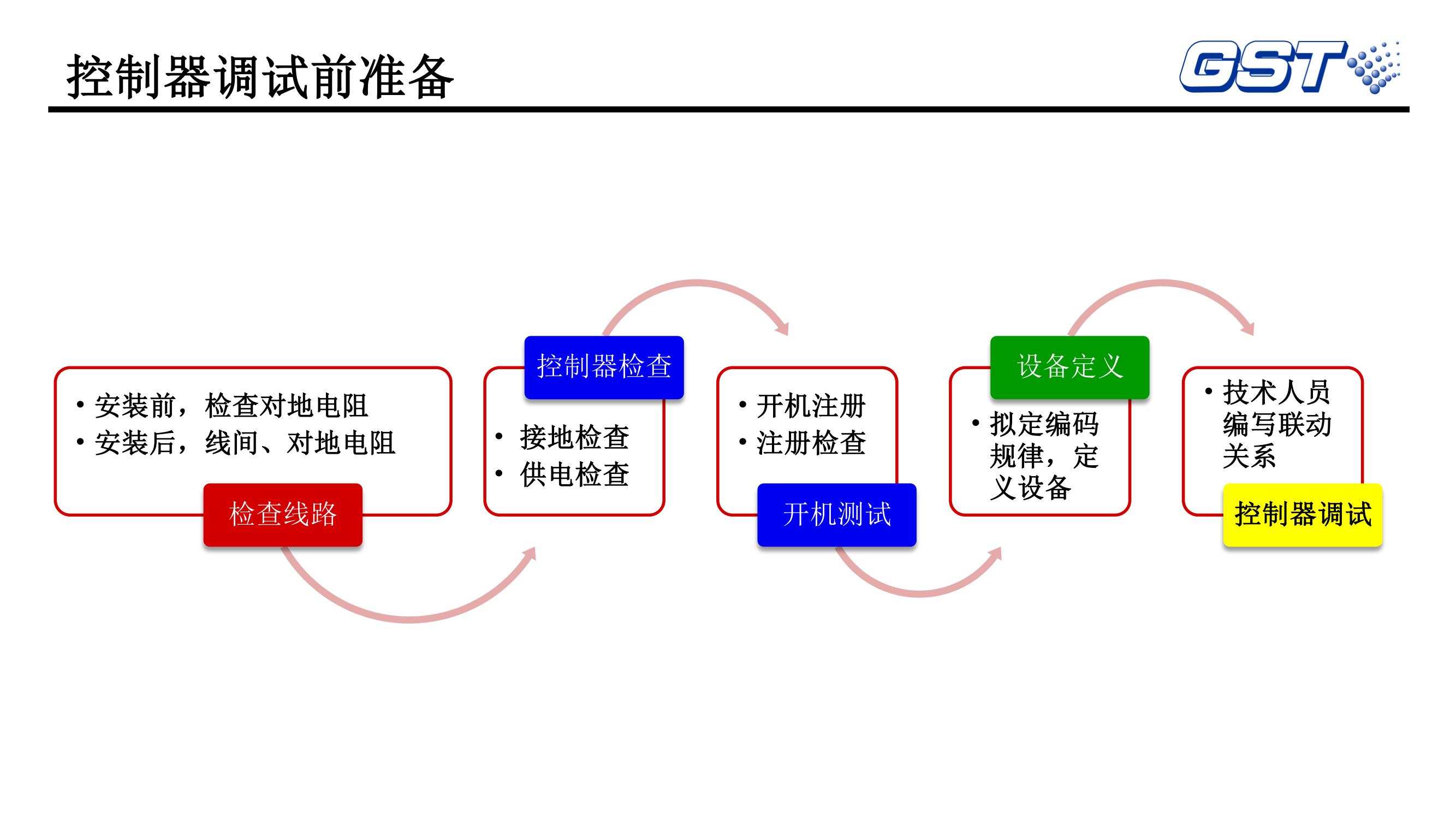

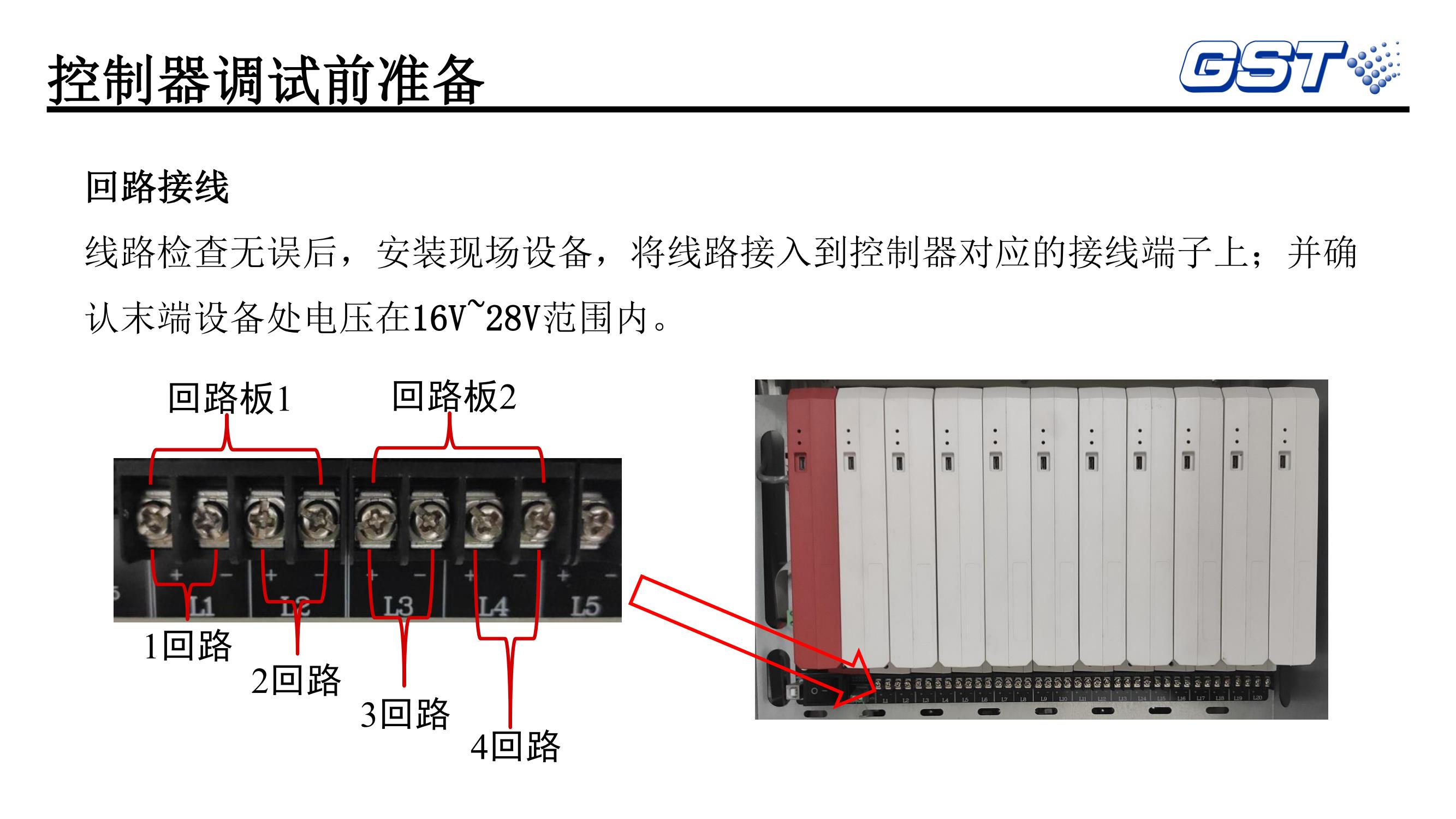

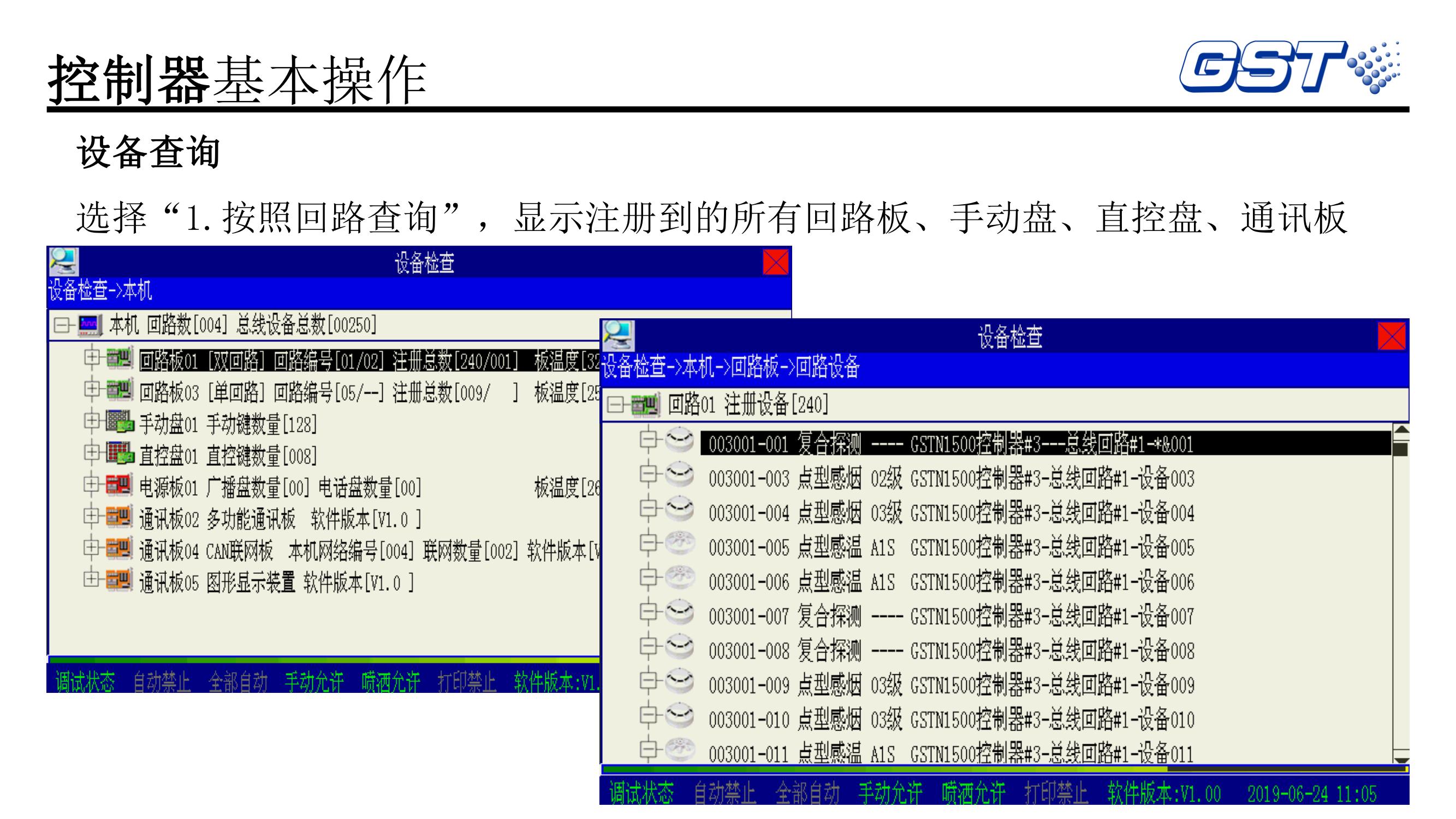

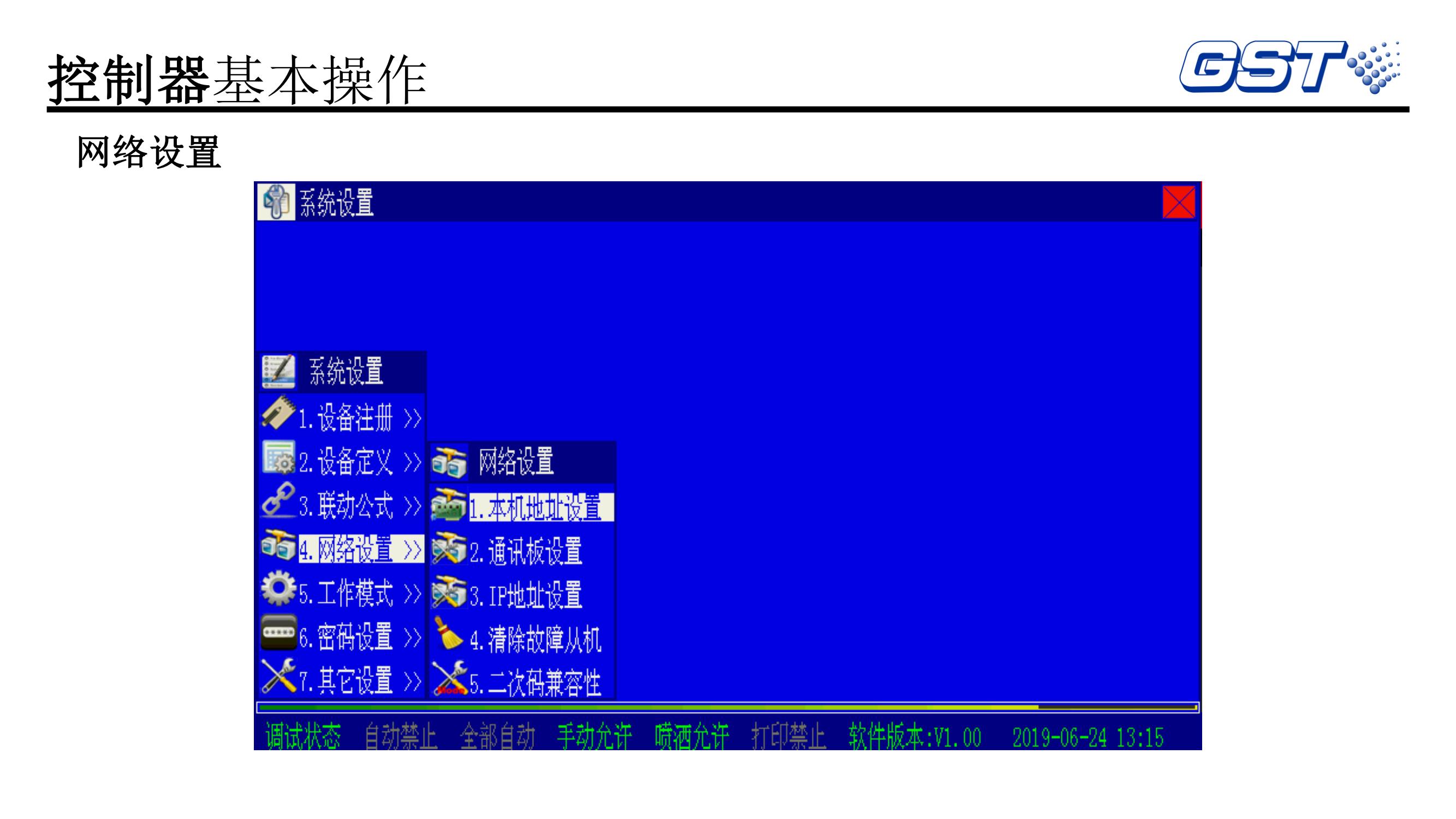

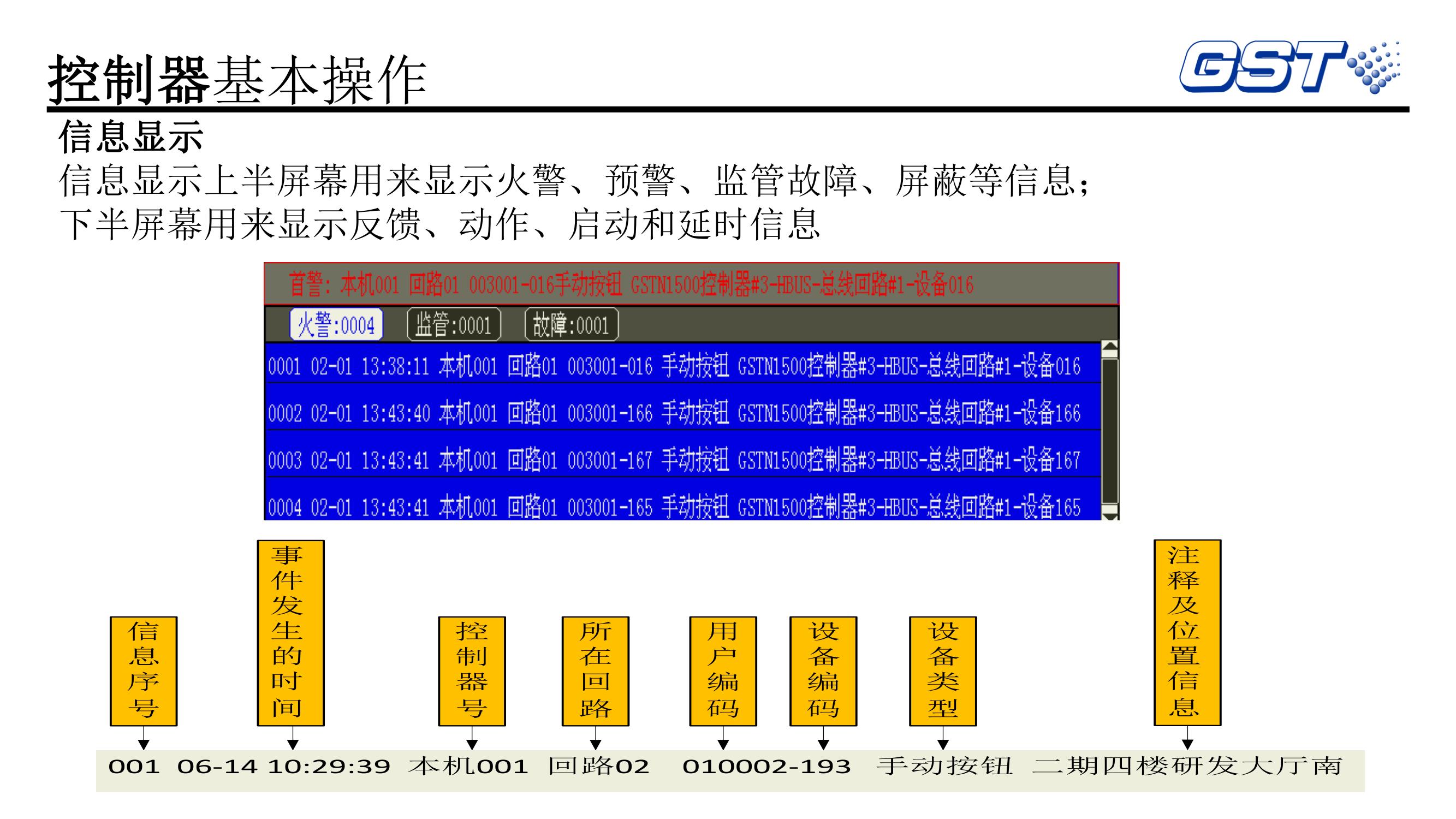

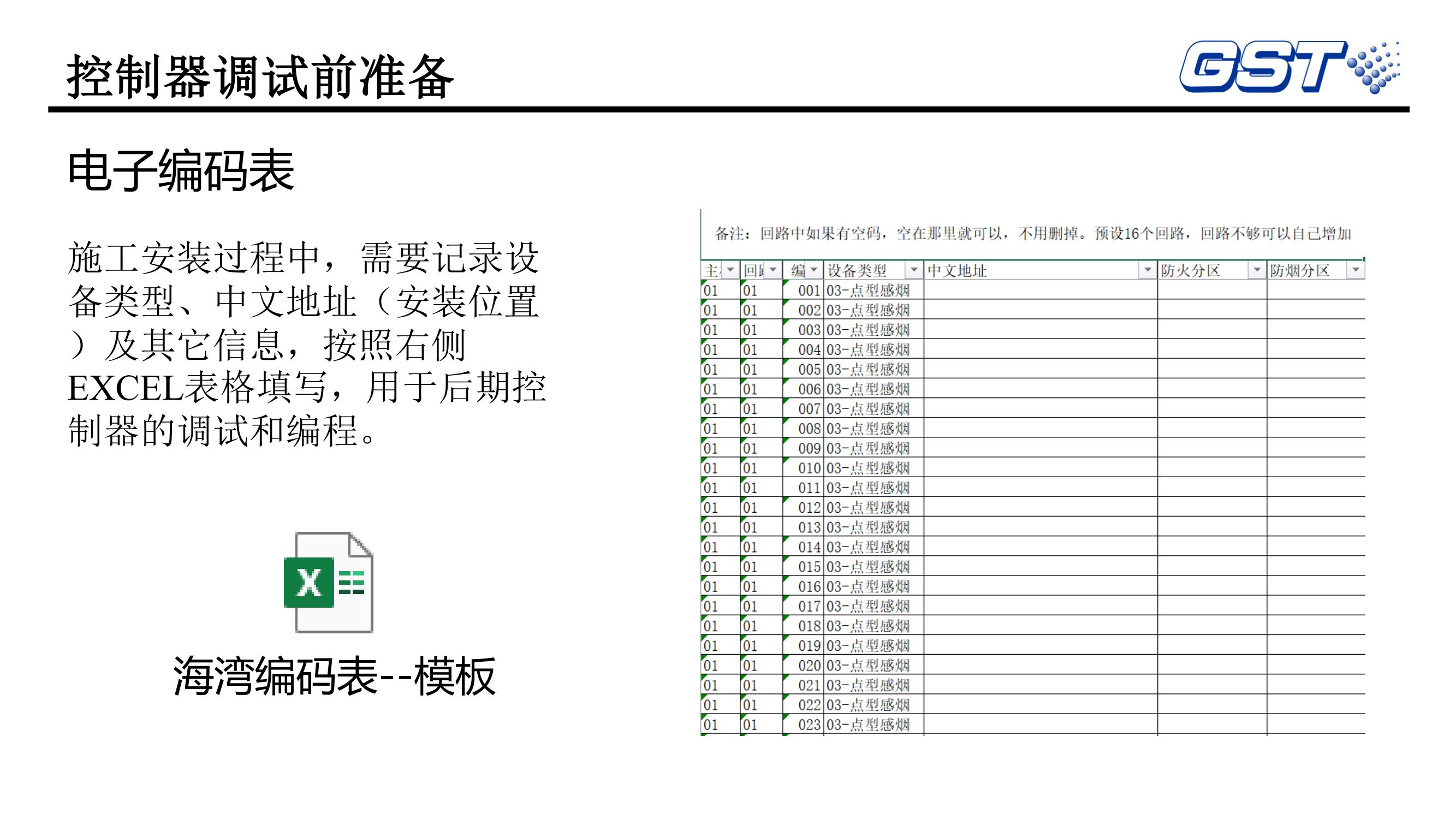

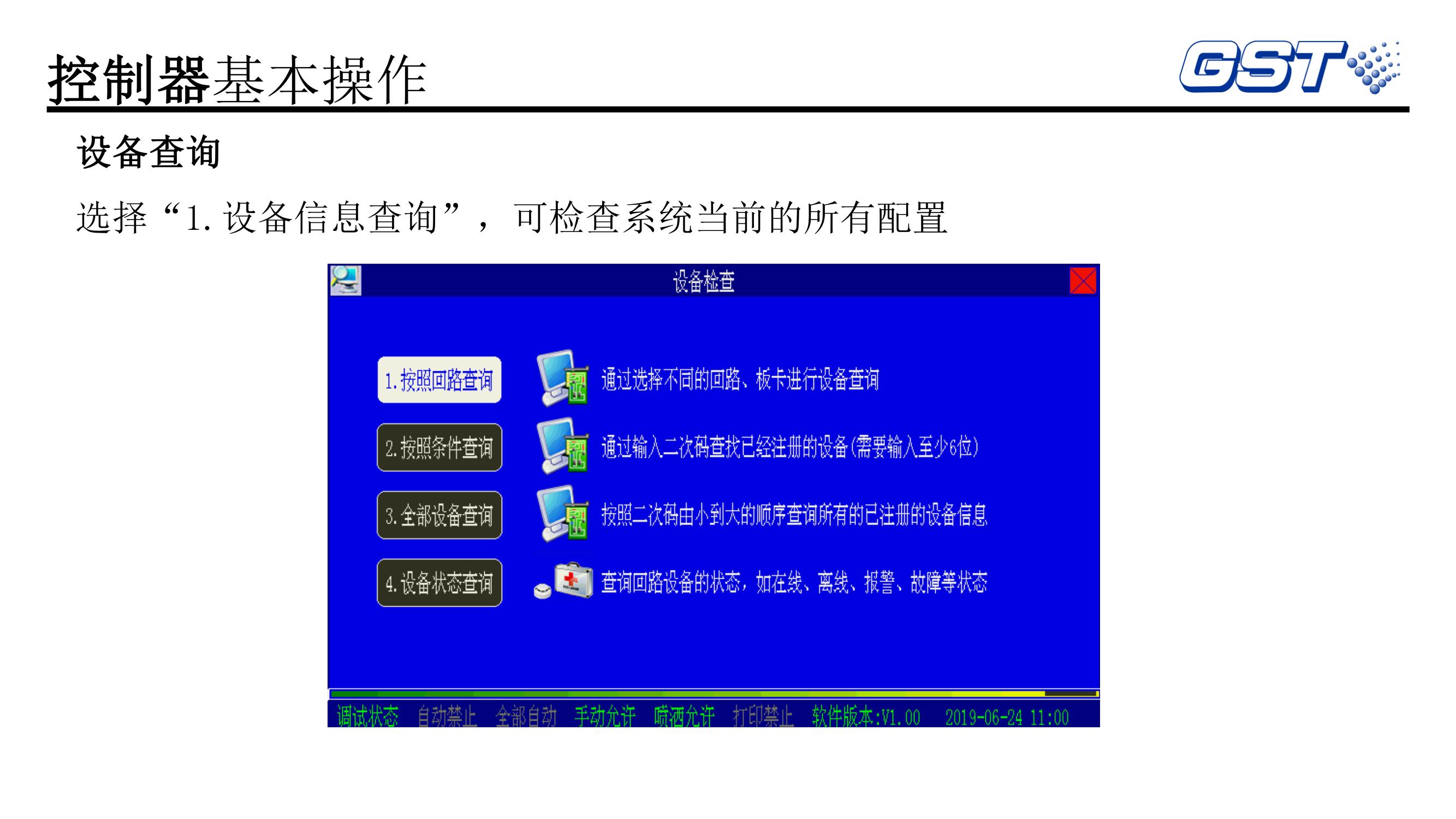

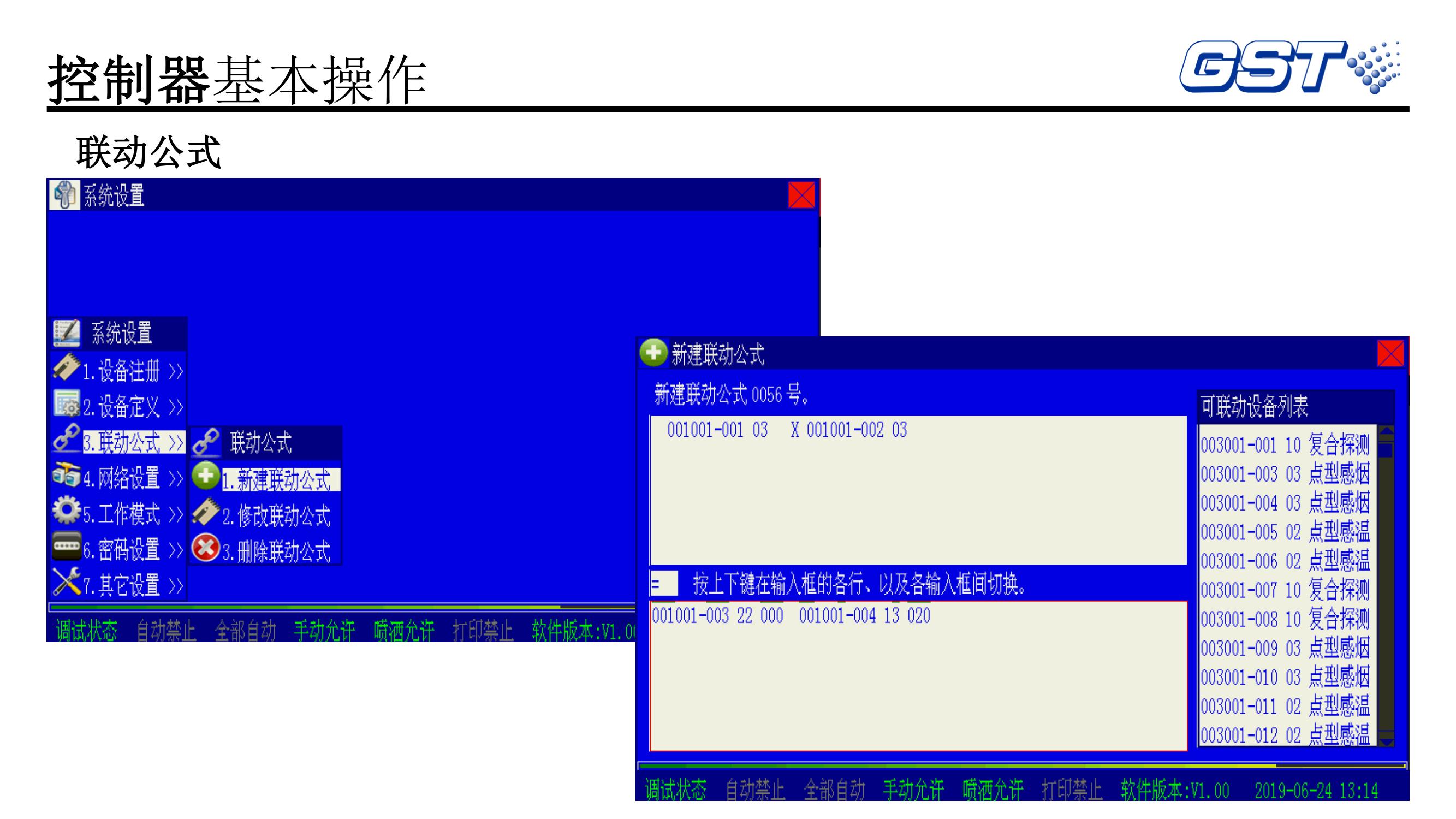

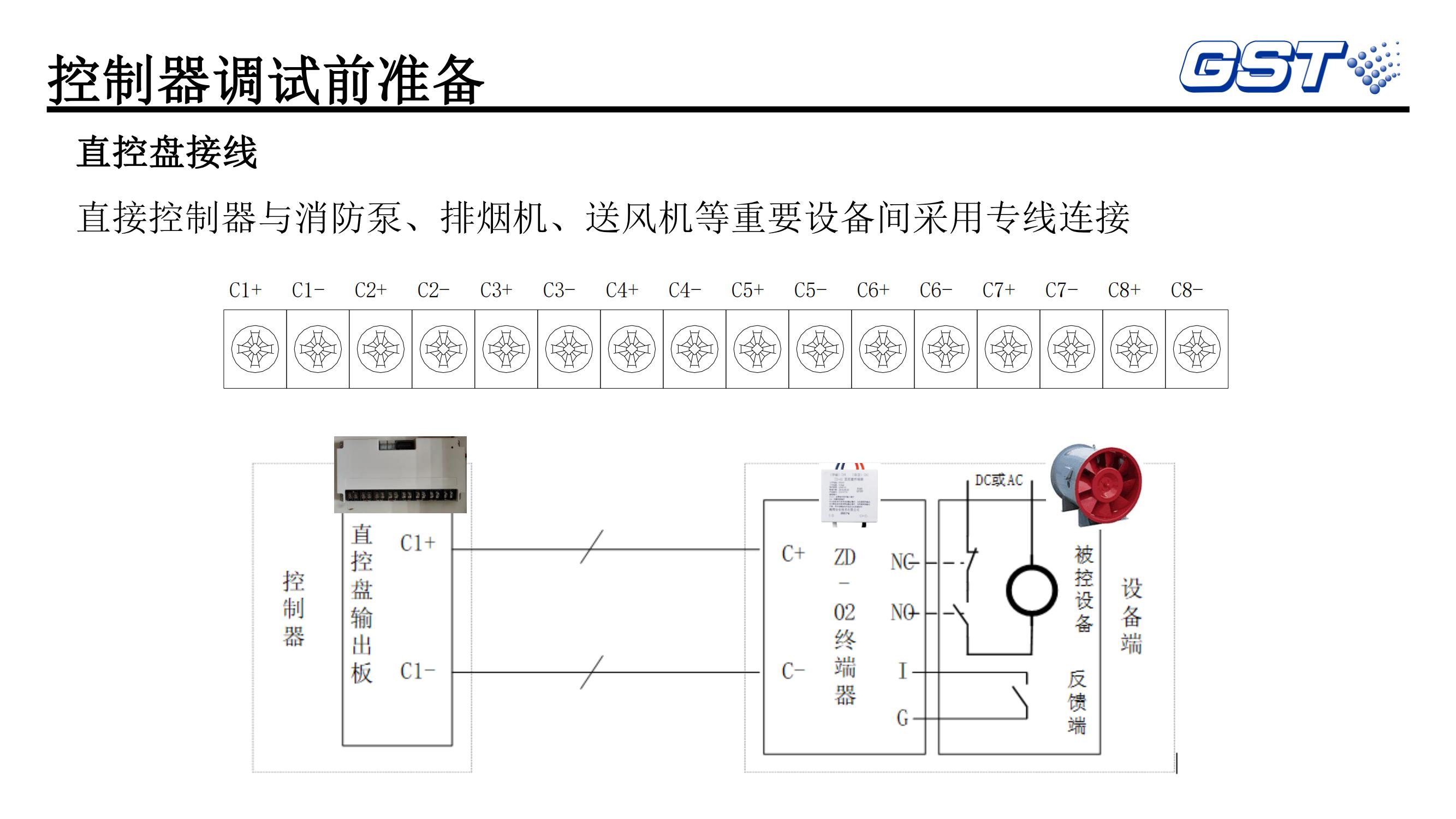

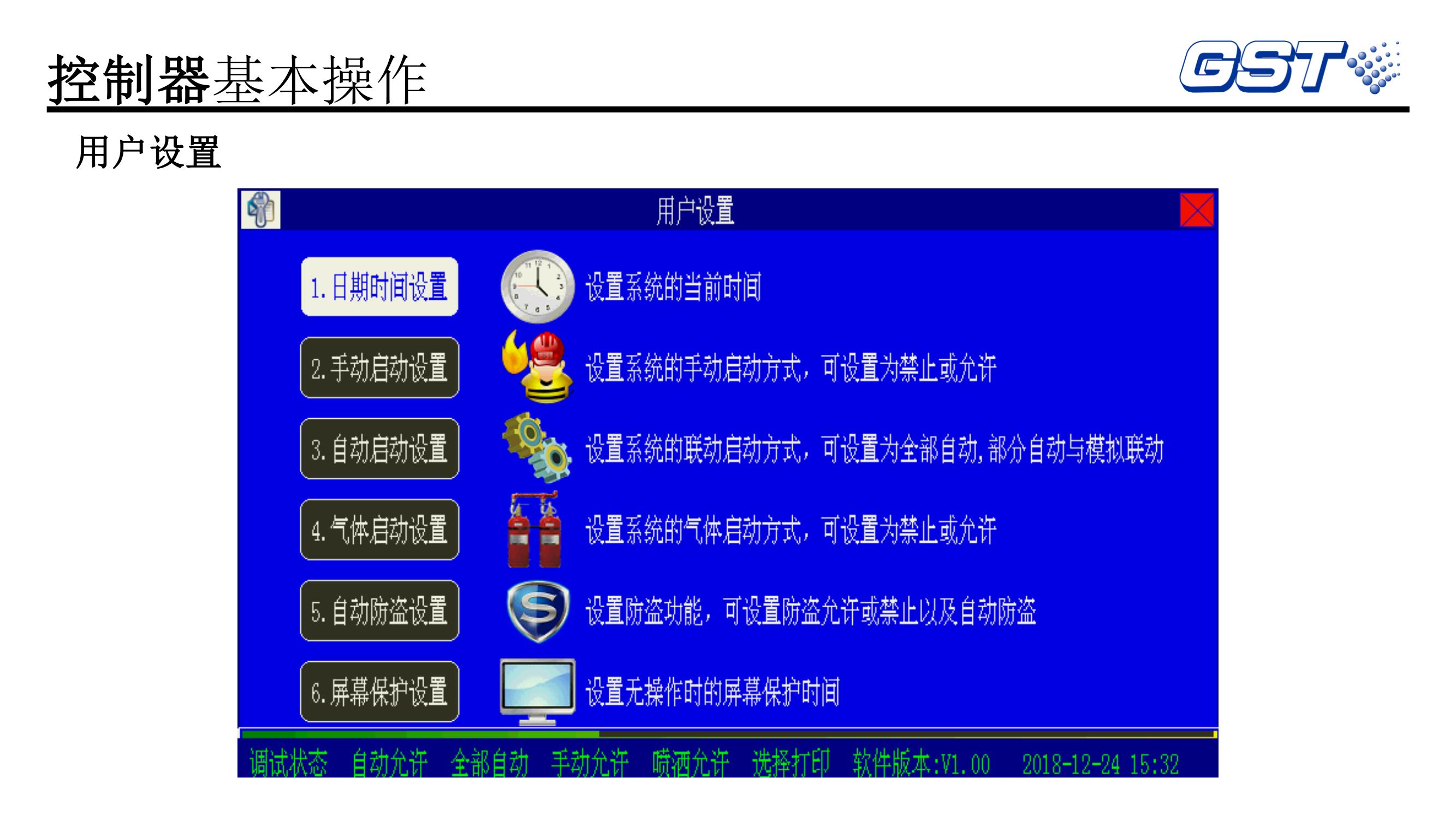

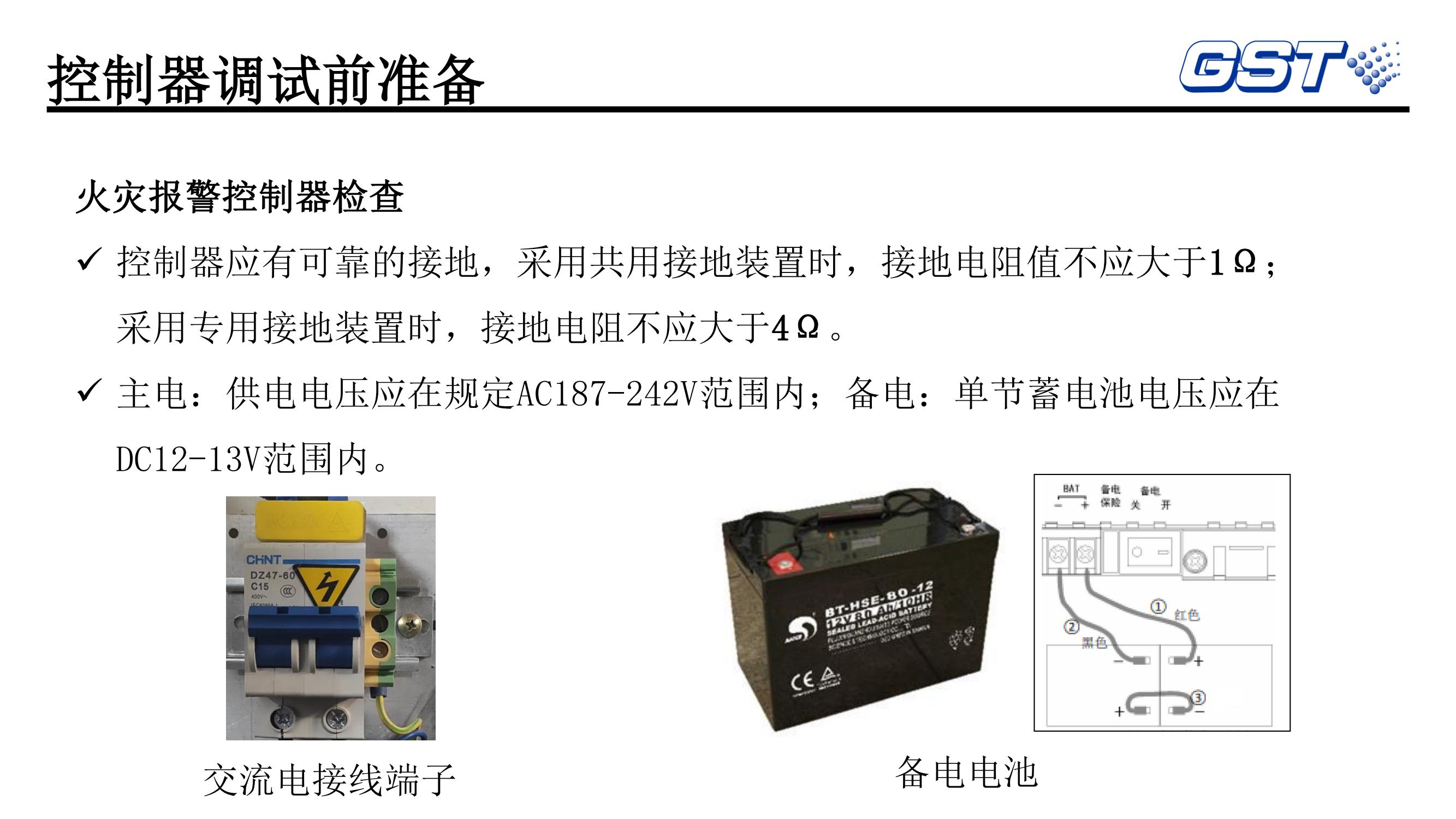

五、调试前准备及控制器基本操作

注：本技术交底资料为2024年9月版本，如有最新版请以最新版为准。
