JBF5131A输入模块接线图
青鸟消防JBF5131A输入模块用于接收无源触点信号的模块。可接收被监视设备动作后提供的常开无源触点信号或常闭无源触点信号,通过输入动作指示灯常亮来示意用户。设备动作时将反馈信号传送到消防联动控制器。
JBF5131A输入模块接线端子图:
L1(端子4)、L2(端子5):接通回路总线,无极性。
AS+(端子9)、AS-(端子10):接应答(无源触点),须并联10KΩ终端电阻。

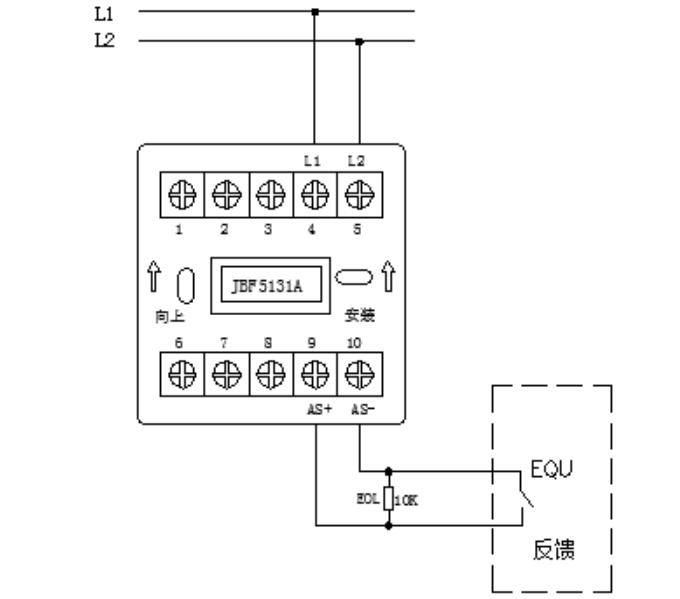

JBF5131A输入模块无源常开信号接线图:
AS+(端子9)、AS-(端子10):接应答(无源触点),连接在AS+和AS-上的监视设备的动合端必须并联10KΩ终端电阻。接线示意图如上图。

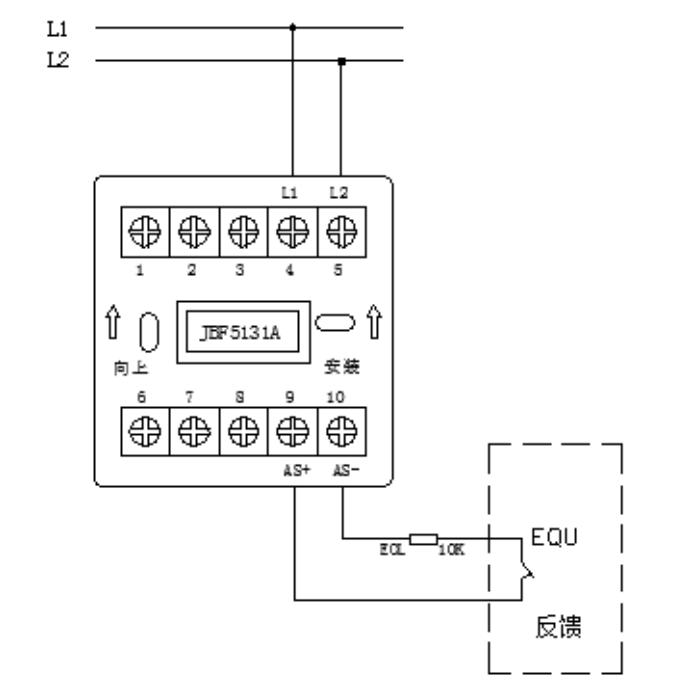

JBF5131A输入模块无源常闭信号接线图:
AS+(端子9)、AS-(端子10):接应答(无源触点),连接在AS+和AS-上的监视设备的动开端必须串联10KΩ终端电阻。接线示意图如上图。
JBF5135C中继模块接线图
青鸟消防JBF5135C中继模块可实现对外接现场设备供电和状态监测的功能模块。该模块仅用于扩展回路容量接收探测器报警信号,将信息传送到火灾报警控制器,并点亮“火警”指示灯。

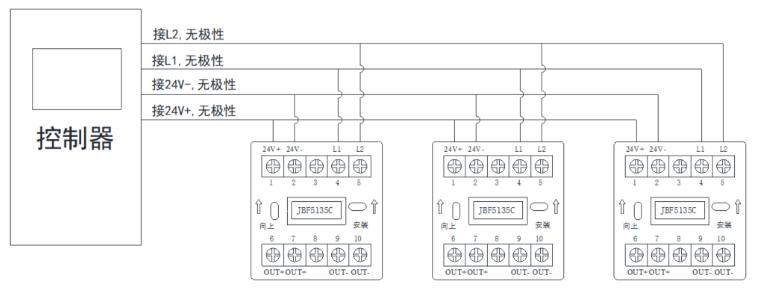

JBF5135C中继与控制器接线示意图:
24V+(端子1)、24V-(端子2):接24V电源,无极性。
L1(端子4)、L2(端子5):接回路总线,无极性。
JBF5135C中继与现场探测设备接线示意图:
OUT+(端子6/7)、OUT-(端子9/10):接现场探测设备接线端子。该接口电流输出能力为50mA。带载探测设备数量≤32个。
