FANT8000系列报警设备现场安装交底
1、探测总线（每回路）：无极性，电压：25V~27V，干线为不小于2×2.5MM2的非屏蔽双绞线，支线为不小于2×1.5MM2的非屏蔽双绞线。每回路最多安装200个设备，建议留10%的余量，即安装到180个设备。
2、24V电源线（每路）：有极性，电压：21V~24V，为不小于2×2.5MM2的非屏蔽双绞线，从联动电源引出可以并接，一般为一路。
3、直接启动控制线（每点）：为不小于2×1.5MM2的非屏蔽或屏蔽线接输入输出模块，24V电源为不小于2×2.5MM2的非屏蔽双绞线，每路输入输出模块地址号编写为1号即可做多线模块使用。
4、消防电话：多线形式为每路不小于2×1.5MM2的非屏蔽双绞线，接消防电话主机；总线形式为每路（或每层）不小于2×1.5MM2的非屏蔽双绞线接各层端子箱，由干线接消防电话主机，干线为不小于2×1.5MM2的非屏蔽双绞线。
5、消防广播：多线形式为每路不小于2×1.5MM2的非屏蔽双绞线，接广播功率放大器；总线形式为每路（或每层）不小于2×1.5MM2的非屏蔽双绞线接各层广播模块，由干线接报警主机及背景/事故音源，干线为不小于3×（2×1.5MM2）的非屏蔽双绞线。
6、火灾显示盘(回路层显)：火灾显示盘为回路通讯；24 V电源线为不小于2×2.5MM2的非屏蔽双绞线，可从联动电源线并接。切记24V不能接到火灾显示盘A、B端。
7、控制器联网：联网线为不小于2×1.5MM2的屏蔽双绞线，手拉手方式连接。
8、主机回路总线，火警电话线路，广播线路应分管穿线，以避免相互干扰。
9、设备安装前所有线路必须无短路、接地故障并且无电压、电流；主机接回路等外线时，必须用编程器或万用表测量无短路、接地现象。

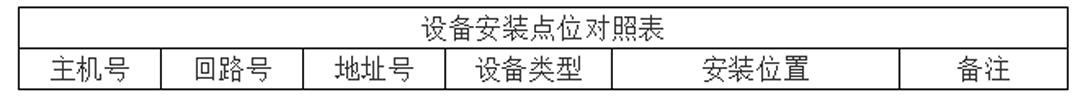

10、主机调试前安装公司提供设备安装点位对照表及联动关系说明。
附：FANT8000系统前端设备接线图。并在《现场服务记录单》中注明已进行技术交底。
交底人：
接收人：
交底日期：
