联动控制系统的调试，是整个消防工程里最容易扯皮的环节。报警主机装好了、线路敷设完了、设备都接上了，结果一做联动，不是防火卷帘降不下来就是排烟风机启动不了。很多时候不是设备本身的问题，是调试逻辑没理清，或者接线的时候埋了隐患。

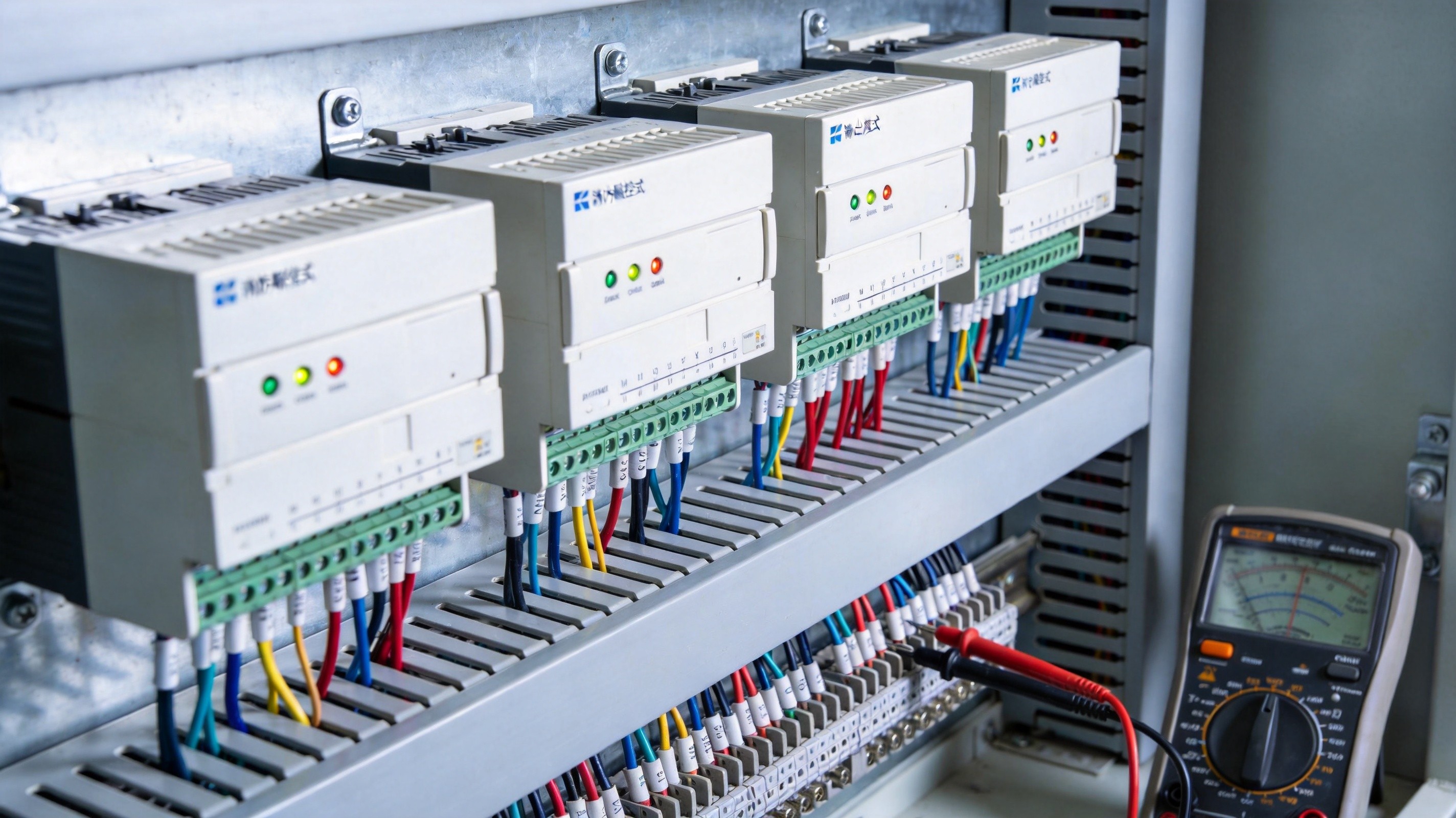

消防联动控制柜内部调试

调试前的准备工作

联动调试不是拿个万用表到现场就能干的。调试之前至少要把三样东西吃透：设计图纸、联动公式表、设备说明书。

设计图纸要重点看系统图和平面图。系统图告诉你哪些设备在哪个回路上、模块怎么分配、联动关系的逻辑是什么。平面图告诉你每个设备的具体位置和线路走向。这两张图对不上，调试的时候就会一头雾水。

联动公式表是调试的核心依据。每个防火分区的联动逻辑是什么——确认火灾后先切什么、后切什么，哪些设备是自动联动的、哪些需要手动确认。这个表要跟设计单位确认清楚，有些设计院的联动公式写得含糊，调试的时候需要逐项核实。

设备说明书容易被忽略。不同品牌的防火阀、排烟阀、卷帘门控制箱，接线方式和信号反馈逻辑都不一样。有的防火阀是24V通电关闭，有的是断电关闭；有的排烟阀反馈信号是无源触点，有的带24V电压。不搞清楚这些，接线就接错了。

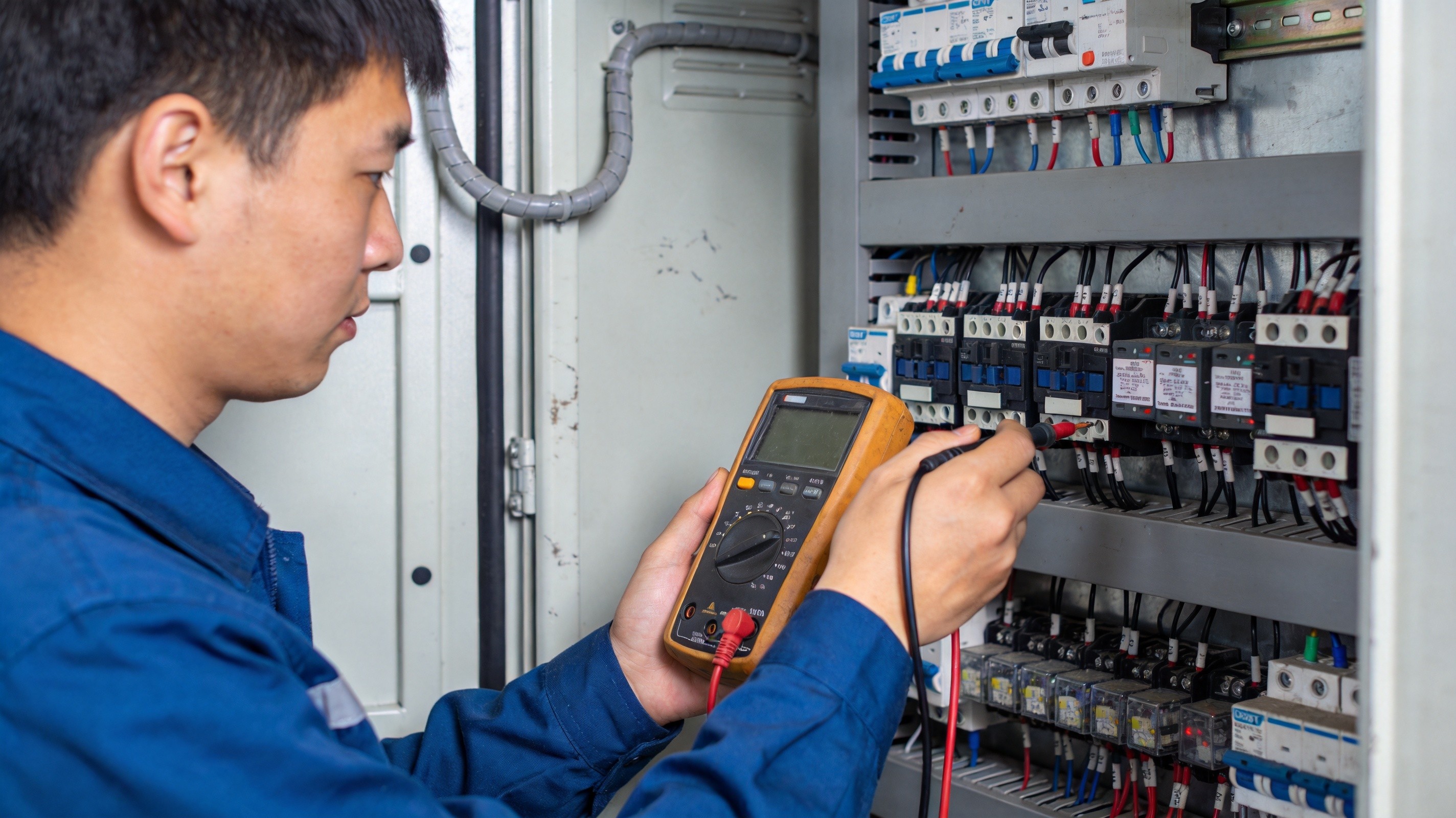

排烟风机控制柜检查

最常见的几个坑

第一个坑：线路虚接。调试的时候设备不响应，第一反应应该是查线路。尤其是模块到设备这一段，施工的时候可能压线没压紧，或者线头氧化了。用万用表量通断不够，要量带负载的电压降——线路虚接的时候空载电压正常，一带负载电压就掉下去了。

有一次在一个商业综合体项目上，排烟风机怎么都启动不了，主机报故障。查了两天才发现，是控制柜里的中间继电器底座松动，触点接触不良。表面看不出来，用手一拔才知道根本没卡到位。

第二个坑：反馈信号接反。 防火阀、排烟阀这些设备的反馈信号，要接回到报警主机的输入模块上。如果反馈线接错了端子，主机就收不到动作反馈，会一直报"设备未响应"。

这个问题的排查方法很简单——在设备上手动触发一次动作，同时用万用表量反馈端子是否有信号变化。如果设备动了但模块没收到信号，就是反馈线的问题。

第三个坑：联动公式写错。主机里的联动公式如果跟设计图纸不一致，设备动作顺序就会乱。比如规范要求排烟风机启动后、对应的排烟阀才打开，结果公式写成了同时动作，或者顺序反了。

调试的时候一定要拿着联动公式表，逐条在主机上核对。发现不对的当场修改，改完再做一次全流程测试。

第四个坑：多系统之间的接口问题。 联动控制不是消防报警系统一个部门的事。防火卷帘归电梯专业联动、排烟风机要跟暖通专业的DDC对接、应急广播要跟弱电智能化配合。每个接口都可能出现协议不兼容、信号不匹配的问题。

我的经验是，调试之前先把所有接口关系的设备厂家叫到一起，开一个接口协调会。每家确认自己的信号类型、通讯协议、接线端子定义。白纸黑字写下来，出了问题就有据可查。

调试流程怎么组织？

联动调试不能东一榔头西一棒子，要有系统性的流程。

第一步：单机测试。把每个受控设备单独通电，手动触发，确认设备本身能正常动作。防火阀能关、排烟阀能开、卷帘门能降、排烟风机能转。这一步排除设备本身故障。

第二步：模块测试。用主机手动启动每个输出模块，检查模块到设备的线路是否通畅、设备是否正常响应。同时检查反馈信号是否回到主机的对应输入端口。

第三步：分区联动。按防火分区组织联动测试。触发一个分区的烟感或手报，观察该分区及相邻分区的联动设备是否按预定逻辑依次动作。重点检查动作顺序和时间间隔。

第四步：全楼联动。模拟最不利点发生火灾，测试全楼联动逻辑。确认非消防电源切断、消防设备启动、应急广播切换、电梯迫降等全部动作正常。

第五步：跟消防部门联调。消防验收前要跟消防控制中心做联调，确认所有信号能传到消防控制室、远程控制功能正常。

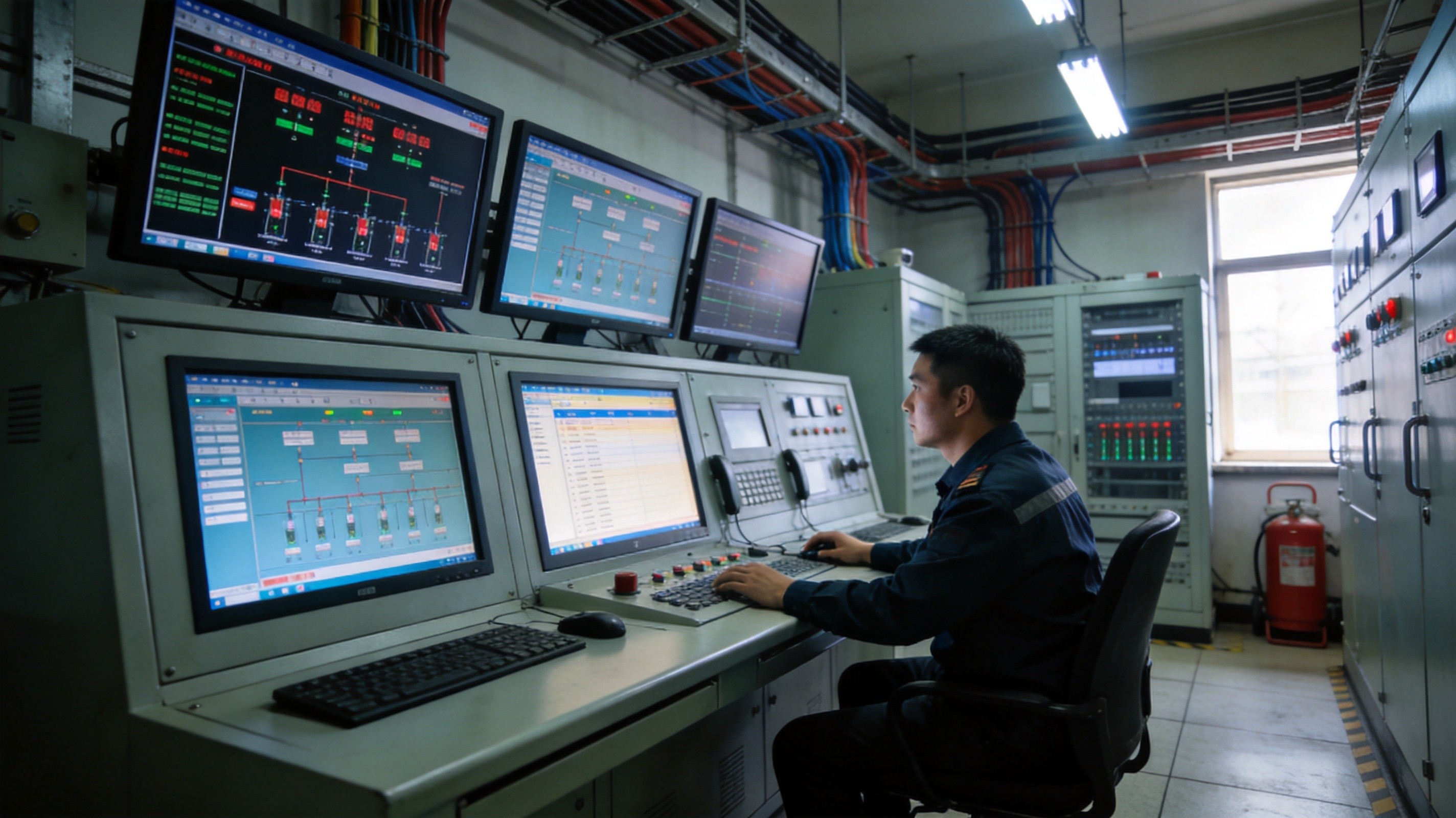

消防联动调试现场

验收时的注意事项

联动调试完成后，验收的时候消防部门会重点抽查几个点。

一是排烟系统。触发着火层的烟感，排烟阀要打开、排烟风机要启动、正压送风机要启动、空调系统要停机。这几个动作要同时发生，任何一个不到位都会被打回来。

二是防火卷帘。疏散通道上的防火卷帘要两步降——先降到1.8米让人逃生，温度继续升高后降到底。非疏散通道上的防火卷帘一步降到底。验收的时候消防部门会重点测这个逻辑。

三是非消防电源切断。着火层的普通照明、空调、广告电源等要全部切断。验收时会拿万用表逐个回路测，确认确实断电了。有些项目切的回路跟设计图纸对不上，验收就通不过。

联动调试是个细致活，急不来。把准备工作做充分、把流程捋清楚、把每个接口落实到位，验收的时候心里才有底。

注：本文部分内容由AI生成。
