武汉市房屋建筑工程消防施工常见问题防治手册（2026年版）

常见问题3.2.11：

　　喷淋末端试水装置和末端试水阀混淆，末端试水装置未设置试水接头，末端试水装置处未设有标识，未采取不被他用的措施。

规范依据：

　1.《消防设施通用规范》GB55036-2022第4.0.6条。

　　4.0.6 每个报警阀组控制的供水管网水力计算最不利点洒水喷头处应设置末端试水装置，其他防火分区、楼层均应设置DN25的试水阀。末端试水装置应具有压力显示功能，并应设置相应的排水设施。

　2.《自动喷水灭火系统设计规范》GB50084-2017第6.5.3条。

　　6.5.3 末端试水装置和试水阀应有标识，距地面的高度宜为1.5m，并应采取不被他用的措施。

整改及预防措施：

　1.设计单位应在喷淋管道施工前进行设计交底。

　2.设置末端试水装置是为检验系统的可靠性，测试系统能否在开放一只喷头的最不利条件下可靠报警并正常启动，要求在每个报警阀组的供水最不利点处设置末端试水装置，末端试水装置应设置在便于操作的位置，并设置排水设施。末端试水装置测试的内容包括水流指示器、报警阀、压力开关、水力警铃的动作是否正常，配水管道是否畅通，以及最不利点处的喷头工作压力等。

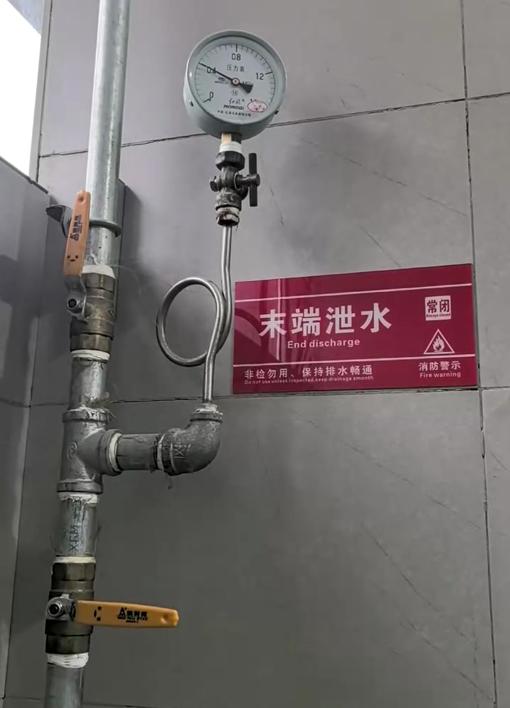

　3.末端试水装置应由试水阀、压力表以及试水接头组成。试水接头出水口的流量系数，应等同于同楼层或防火分区内的最小流量系数洒水喷头。末端放水阀一般每个防火分区设置一个，和末端试水装置区别是不设置试水接头，施工时按设计图纸施工，避免混淆。

　4.避免施工单位为了施工方便，就近把末端试水装置安装在吊顶内部，也为了保证末端试水装置的可操作性和可维护性，要求安装高度离地面1.5m。避免末端试水装置的试水接头误作为生活用水接口使用，造成系统频繁动作，要求施工做不被动用措施，比如安装阀门锁具和补充相应标识等。

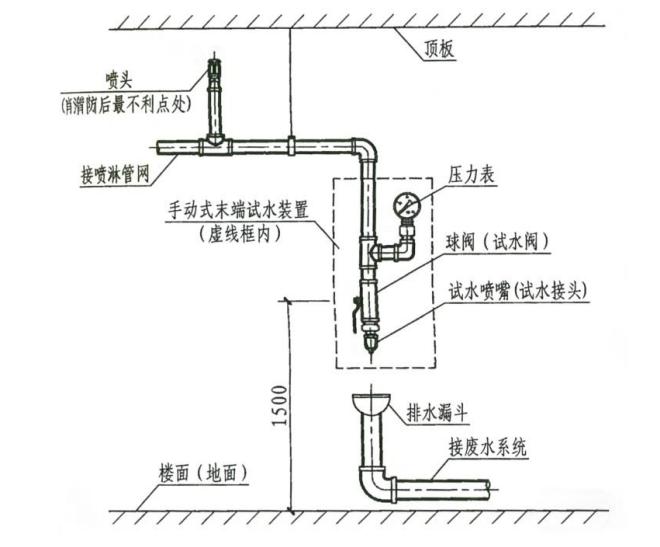

　5.末端试水装置图示如下：
