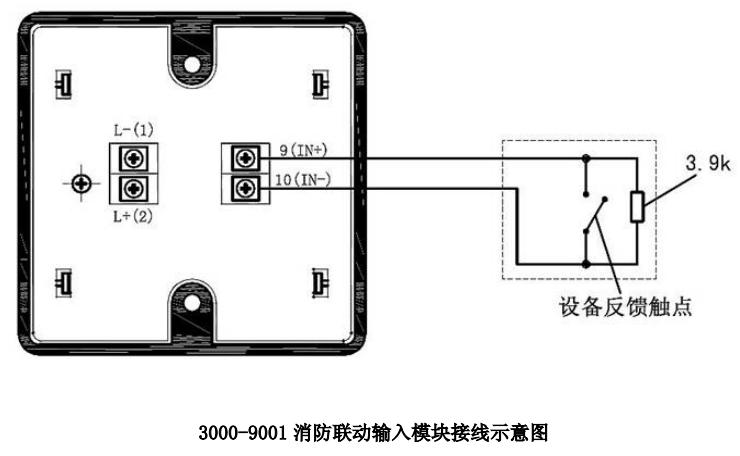

3000-9001输入模块接线图：

　　3000-9001输入模块为无源监视方式：模式上1(-)、2(+)号两端子为回路总线（注意极性），3、4、7、8号端子未使用。9、10号端子为监视端，必须接3.9k终端电阻。

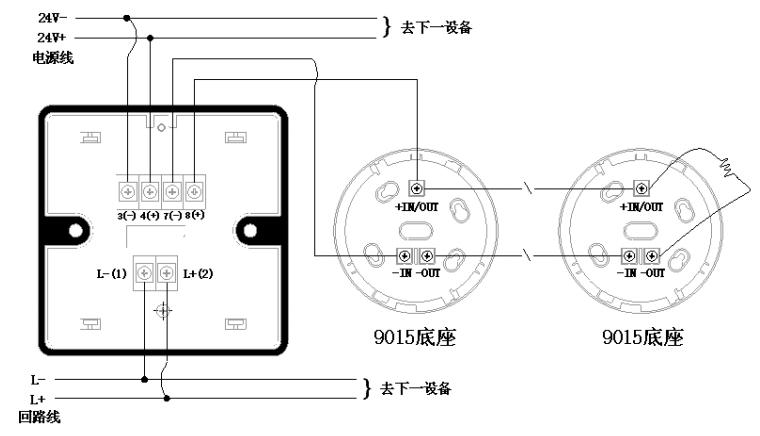

3000-9003输入模块接线图：

　　探测器输入模块上1、2号两端子与系统的总线连接（注意极性），3、4号端子接电源总线（注意极性)，7、8号端接探测器信号线。使用时注意在信号线最末端的探测器底座上接3.9K终端电阻以监视断线故障。注意：使用3000-9003时无需增加可复位24V电源或复位开关。

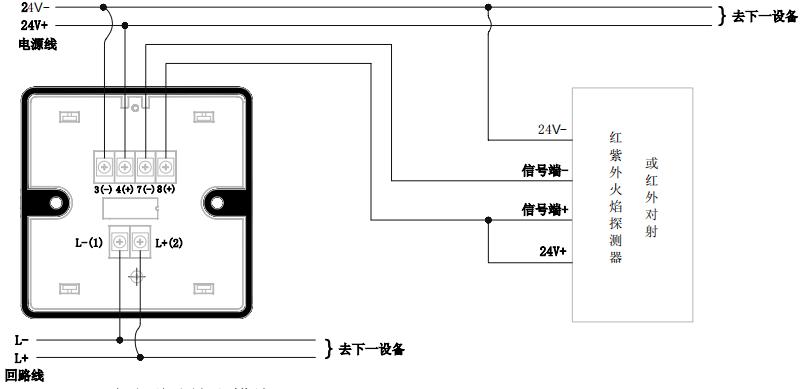

　　当使用红外、紫外火焰探测器或红外光束探测器时，可使用如下方式接线：

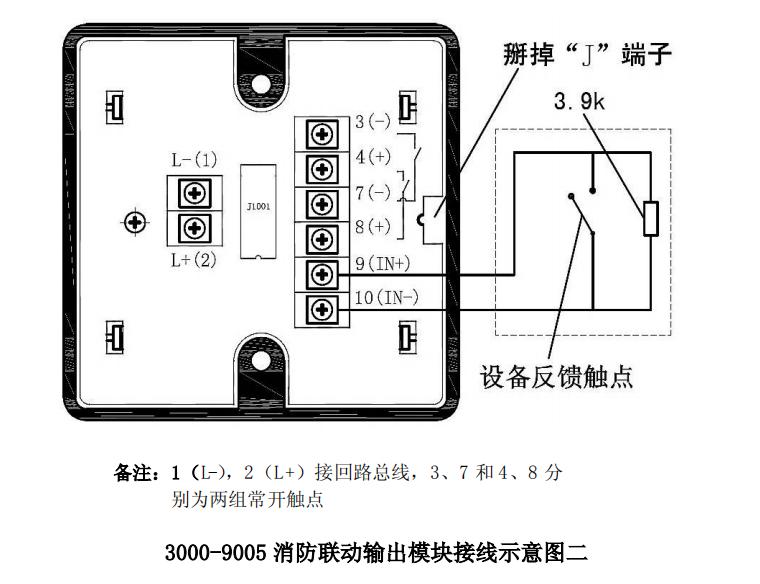

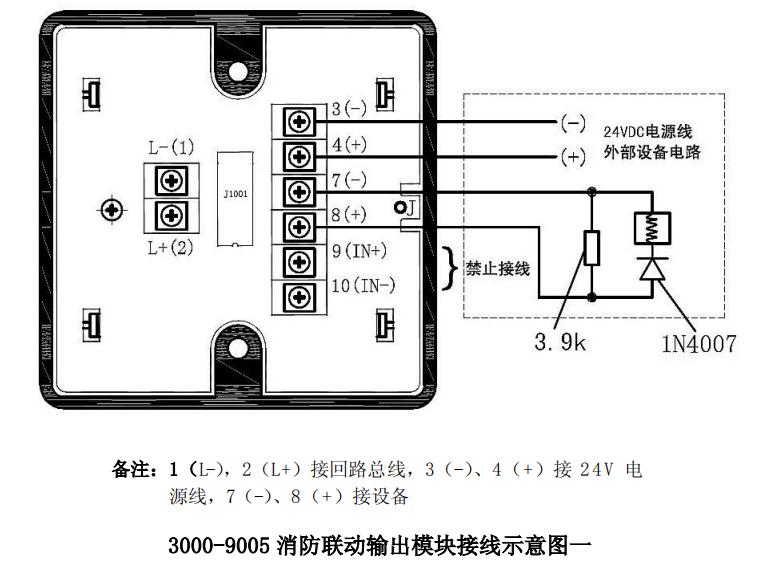

3000-9005输出模块接线图：
