一、系统概述

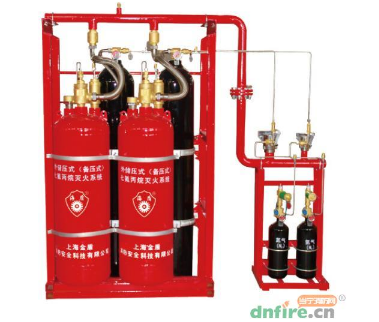

　　在外贮压式气体灭火系统中，灭火剂（如HFC-227ea）与驱动气体（氮气）分别储存在灭火剂瓶组和驱动气体瓶组中。火灾发生时，驱动气体瓶中的氮气释放进入灭火剂瓶组，推动灭火剂通过管网输送至防护区，实现快速灭火。

　　与内贮压式系统相比，外贮压系统具有以下优势：

　　更远的喷射距离。

　　更稳定的工作压力。

　　更优异的灭火剂释放效率。

　　二、探测与初始报警

　　（1）当火灾开始时，烟雾探测器会检测到燃烧颗粒，并向火灾报警控制器（FCI）发送报警信号。

　　（2）火灾报警控制器（FCI）启动位于被保护区内的声光报警装置（如蜂鸣器、闪光灯），提醒人员有火灾风险。

　　三、确认与预释放流程

　　（1）随着火灾的加剧和温度上升，热探测器被触发。

　　（2）当烟雾和温度信号同时确认（交叉区域探测）后，进入预释放倒计时阶段（时间可调，0-30秒）。

　　（3）在此延时期间：

　　暖通空调系统及相关通风设备、开口封闭装置将自动关闭。

　　被保护区外的声光报警器启动，提醒附近人员注意。

　　四、灭火剂释放流程

　　（1）启动信号触发：倒计时结束后，控制器向对应的启动气体瓶组发送电信号，激活其电磁驱动器，释放启动气体（氮气）。

　　（2）阀门启动：启动气体（氮气）进入控制回路，推动所选防护区的选择阀开启，然后打开驱动气体瓶组，释放驱动气体。驱动气体通过减压稳压阀减压后，进入灭火剂瓶组，灭火剂瓶组内压力升高到设定值时，减压稳压阀连锁开启灭火剂瓶组容器阀，释放气体灭火剂。

　　（3）灭火剂释放：灭火剂（HFC-227ea）在驱动氮气压力驱动下释放，经集流管输送，并通过已开启的选择阀进入管网系统。

　　（4）喷放灭火：灭火剂沿管网输送至指定防护区，通过喷嘴喷放，实现灭火。

　　五、释放指示与限制进入

　　（1）灭火剂开始释放时，释放确认开关发出信号，点亮设在房间外部的释放指示灯。

　　（2）这起到了明确警示作用：禁止进入、灭火剂释放中。

　　六、压力释放机制

　　（1）释放过程中，被保护空间内的压力迅速上升。

　　（2）当内部压力超过设定阈值时，压力释放口自动开启，以平衡压力并防止结构损坏。

　　可选的手动释放与中止功能：基于UL 2166和NFPA 2001标准的可选配置：可在被保护区外设置手动释放按钮以实现人工启动。如出现误报或人员尚未疏散，可通过中止开关在倒计时期间延迟灭火剂释放。

　　七、维护与检查注意事项

　　（1）系统的维护应遵循GB 50263和GB 25203标准。

　　（2）常规检查应包括：钢瓶压力检查、探测器及控制面板测试、声光报警器与释放指示灯的功能测试、备用电源检查。

　　八、安全注意事项

　　灭火剂释放期间或释放后，未佩戴适当防护装备且区域未通风前，严禁进入被保护区域。

　　所有人员应接受疏散与应急操作培训。

　　灭火剂喷放后，未佩戴适当个人防护装备（PPE）或确保充分通风即进入房间，可能导致健康风险。
