在自动喷水灭火系统中，末端试水装置是验证系统可靠性的“最后一道哨兵”。它不仅能直观反映系统水压、流量是否达标，更能在火灾发生前排查隐患，确保系统在关键时刻“拉得出、用得上”。本文从结构组成、功能特性、检验维护三个维度，全面拆解这一关键消防组件。

　　一、结构组成：五大核心组件的“协同架构”

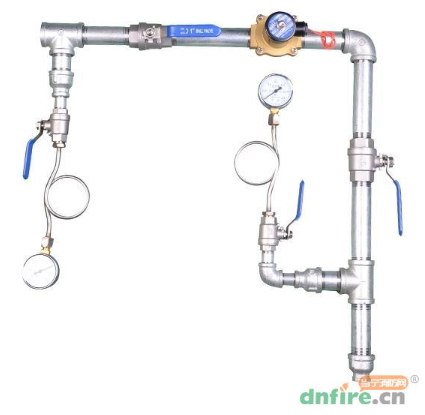

　　末端试水装置并非单一部件，而是由管道、试水阀、压力表、排水漏斗（或排水管）、试水接头五大核心组件构成，各部件分工明确、缺一不可：

　　管道：作为连接载体，一端接入自动喷水灭火系统的最不利点喷头处（即系统管网水压最低、流量最小的位置），另一端连接试水阀，需采用与系统管网同材质的镀锌钢管，管径通常不小于DN25，确保水流顺畅无阻滞。

　　试水阀：装置的“控制开关”，多采用球阀或闸阀，具备全开、全关功能，用于手动开启或关闭试水流程——开启时可模拟喷头动作，让水流通过装置排出；关闭时则保证系统管网处于正常承压状态。

　　压力表：系统压力的“监测窗口”，安装在试水阀与试水接头之间的管道上，量程需覆盖系统设计工作压力的1.5-2倍（通常为0-1.6MPa），能实时显示开启试水阀后管网的静压与动压，为判断系统压力是否达标提供数据依据。

　　排水漏斗（或排水管）：水流的“引导通道”，位于试水接头下方，作用是收集试水时排出的水，避免水流漫溢损坏地面或设备；若现场有排水管网，可直接通过排水管接入，无需漏斗，需保证排水能力不小于试水流量（通常不小于1L/s）。

　　试水接头：模拟喷头的“核心部件”，其过流面积与同类型标准喷头一致（如DN15的标准直立型喷头，试水接头过流面积需对应），能精准模拟喷头破裂后的出水状态，确保试水时的流量、压力与实际喷头动作时一致，保证测试结果的真实性。

　　二、功能特性：三大核心作用的“安全价值”

　　末端试水装置的功能围绕“验证系统性能”展开，核心特性可概括为压力监测、流量验证、故障预警三大维度，直接关联自动喷水灭火系统的灭火效能：

　　压力监测：实时掌握系统“动力状态”

　　静态状态下（未开启试水阀），压力表显示的是系统管网的静压，需符合设计要求（通常不低于0.1MPa,有稳压系统时不低于0.15MPa）；开启试水阀后，显示的是动压，反映系统在水流流动时的压力情况——若动压过低（如小于0.05MPa），说明水泵扬程不足或管网堵塞，需及时排查；若压力骤降，可能存在管网泄漏，这些数据都是判断系统是否具备灭火条件的关键。

　　流量验证：模拟喷头“实战动作”

　　由于试水接头的过流面积与标准喷头一致，开启试水阀后，排出的流量与喷头动作时的出流量相同。通过观察排水速度（或借助流量计辅助测量），可验证系统是否能达到设计流量——例如，中危险级场所的自动喷水灭火系统，最不利点喷头的流量需不小于5L/min，若末端试水装置排出流量不达标，说明系统无法满足灭火时的用水需求，需调整水泵参数或清理管网。

　　故障预警：提前排查“隐性隐患”

　　日常检查中，若发现压力表指针跳动频繁（可能是管网内有空气）、关闭试水阀后压力下降过快（可能是阀门密封不严）、开启后无水流（可能是管网堵塞或阀门故障），这些异常现象能提前暴露系统的隐性问题，避免火灾发生时系统“失效”——例如，某商场曾通过末端试水装置发现管网堵塞，清理后恢复正常，若未及时排查，火灾时喷头可能无法出水，后果不堪设想。

　　三、检验与维护：四步流程筑牢“安全防线”

　　末端试水装置的可靠性依赖定期检验与维护，需遵循“日常检查-季度测试-年度检修-故障处理”的流程，确保各组件始终处于完好状态：

　　（一）日常检查：每日“看、查、记”

　　看压力表：检查指针是否在正常量程内，表盘是否清晰、无破损，连接部位有无渗漏；若指针归零或超出量程，需立即校准或更换压力表。

　　查组件状态：查看试水阀是否处于关闭状态，阀杆有无锈蚀、卡顿；排水漏斗（或排水管）有无破损、堵塞；管道连接处有无松动、漏水痕迹。

　　记检查结果：将每日检查情况记录在《消防设施维护台账》中，若发现异常，需标注“待处理”并及时上报。

　　（二）季度测试：模拟“实战演练”

　　每季度需进行一次完整的试水测试，步骤如下：

　　1.准备工具：携带扳手、流量计（可选）、记录表，确保排水漏斗（或排水管）通畅。

　　2.开启试水阀：缓慢打开试水阀，观察压力表变化——先记录静压（开启前），再记录动压（开启后稳定值），同时观察排水流量是否均匀。

　　3.对比标准：将实测压力、流量与设计值对比，若静压＜0.1MPa、动压＜0.05MPa（中危险级），或流量＜设计值的90%，需排查原因（如启动消防水泵后再次测试，判断是否为水泵问题）。

　　4.关闭试水阀：测试完成后，缓慢关闭试水阀，观察压力表是否恢复至静压值，检查各组件有无渗漏，最后清理排水区域。

　　（三）年度检修：深度“保养维护”

　　每年需对末端试水装置进行全面检修，重点关注易损耗部件：

　　压力表校准：送专业机构校准，确保精度符合要求（误差不超过±1.6%），校准合格后粘贴合格标签。

　　阀门维护：拆卸试水阀，清理阀杆上的锈蚀，涂抹防锈润滑脂；检查阀座密封垫，若有老化、破损，立即更换，确保关闭后无渗漏。

　　管道检查：检查管道有无锈蚀、变形，连接部位的螺栓是否松动，必要时对管道进行除锈、刷漆处理。

　　（四）故障处理：及时“排险止损”

　　常见故障及处理方法：

　　压力表无显示：原因可能是压力表损坏、连接管堵塞；处理方式为更换压力表，或清理连接管内的杂质。

　　试水阀漏水：原因可能是密封垫老化、阀杆松动；处理方式为更换密封垫，或用扳手紧固阀杆（注意力度，避免损坏阀门）。

　　流量不足：原因可能是管网堵塞、试水接头堵塞；处理方式为清理管网（需关闭系统总阀），或拆卸试水接头清理杂质。
