消防工程中“火灾自动报警系统”（火灾探测报警、消防联动控制、可燃气体探测报警、电气火灾监控等）基本都采用总线通讯方式，对于大型住宅小区、商业综合体等建筑从消控室到现场需要布设回路总线（数量多，有时线路长度达到上千米），目前火规GB 50116-2013中没有对回路总线使用的导线线型进行明确规定（生产企业在设计手册等技术指导文件中推荐优选类型，RVS2*1.5等），但为方便穿管施工，不少项目设计采用了多芯电缆（平行线、带护套软导线），也有室外线路采用多芯电缆、建筑内采用双绞线（因是红蓝等双色，行业俗称“花线”）或BV线（硬导线）的。

在火灾自动报警系统调试、运行中经常发生、发现系统工作不稳定的情况，多与线路（尤其是回路总线）受到干扰（强电对弱电、一根电缆内不同弱电线路之间）有关，而线路干扰的源头导线线型选择是个关键点，本期就此进行探讨。

1.GB 50166-2019《火灾自动报警系统施工及验收标准》

施工验收标准中对一个系统（消防设备电源监控系统）的回路总线明确规定（用词为“应”）了导线线型，但注意到该要求的人并不多。

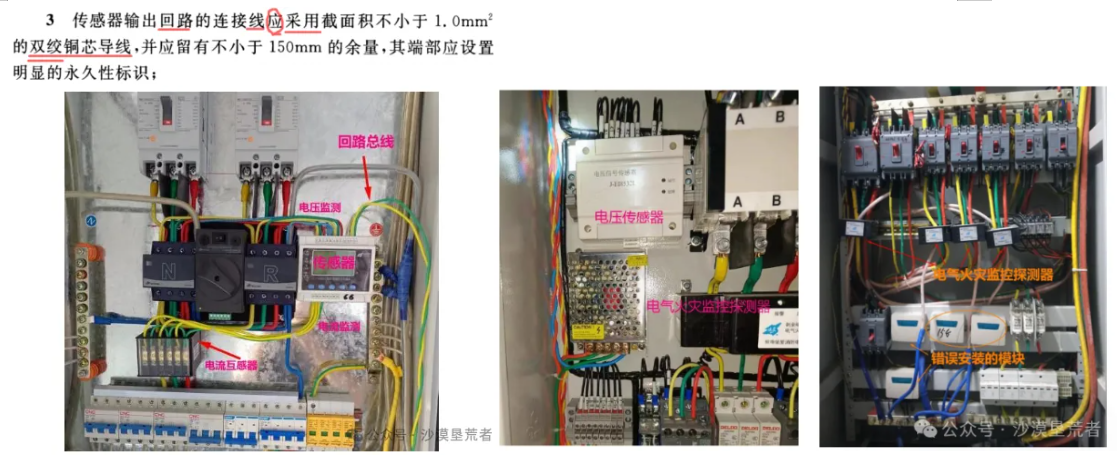

GB 50166的3.3.21：“消防设备电源监控系统传感器的安装应符合”

为何规定应使用双绞线？因配电箱内AC 380V动力电线路对弱电系统干扰严重，回路总线如采用平行线（单股硬导线、多芯平行电缆）会引入很大的干扰，甚至淹没信号。

注1：火灾自动报警系统回路总线为DC 24V，属弱电信号线，消防应急照明和疏散指示系统的回路总线有DC 36V/48V的，同样属弱电信号线。

同理，安装在低压配电系统配电箱内的电气火灾监控系统（剩余电流式、测温式、组合式电气火灾监控探测器等）也应执行，即电气火灾监控系统回路总线优选“双绞线”。

注2：部分配电箱（如双电源箱）内会同时安装有消防设备电源监控系统的电压/电流传感器、电气火灾监控系统的电气火灾监控探测器。

2.GB 55036-2022《消防设施通用规范》：强制性工程建设规范，全部条文必须严格执行

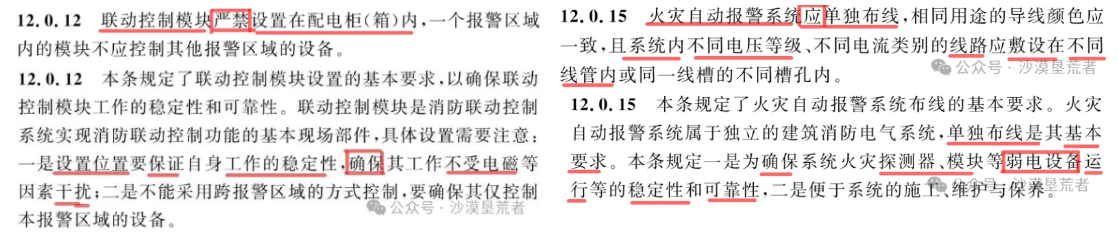

那其他系统呢？如与配电箱有一定关联（控制并接收反馈信号）的消防联动控制系统，输入输出模块是控制强电设备（非消防电源、风机、泵、电梯等）的主要系统部件。首先看一下通规GB 55036对于联动控制“模块”的要求，规范条文中极少（火规GB 50166中唯一）使用的“严禁”在此处出现，可见重视程度以及违反后会造成的影响、后果（系统工作不稳定）。

但是实际工程中不按照要求去做的比比皆是（造成“法不责众”），近些年有好转，知道将模块集中安装在“模块箱”（比较容易检查、判定）了，但还忽略了一点：模块的反馈端直接与强电设备连接、反馈线还在配电箱内。而模块反馈端电路与回路总线端电路是有关联的，如反馈线路（常出现与动力电缆绑扎在一起的不正确布线）不采用双绞线，则整个联动控制系统的回路总线会受到强电线路的干扰。

注3：火灾报警联动控制系统工作不稳定（无规律地报故障、火警），除排查回路总线的接地、与强电共管等因素外，各类消防设备配电箱内给模块的反馈线也是重点核查对象，如规范设计、施工（双绞线、远离动力线，最好加金属软管），会消除很多异常工作状况。

GB 55036通规以及GB 50166火规中对于线路布设要求（减少干扰、保障系统稳定、可靠运行）是非常明确、清晰的，需要各个环节（尤其是工程设计、施工）关注、理解、执行。

3.产品标准

为何要探讨产品标准？因为产品标准是本源、整个消防产品设计制造及工程应用产业链的基础，其规定是对产品性能、技术指标的基本性、源头性的考量、要求。GB 50166施工验收标准中对于每一类火灾自动报警产品的要求也是按照产品标准，大家可自行去研读。

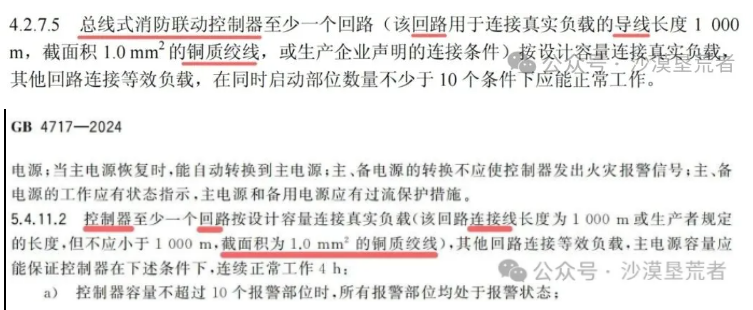

l GB 16806-2006《消防联动控制系统》

   现行的消防联动控制系统（包含联动控制器、气体灭火控制器、消火栓按钮、模块等产品）产品标准中，联动回路总线首选为双绞线。

l GB 4717-2024《火灾报警控制器》（2025.5.1实施）

2024版的火灾报警控制器产品标准中，“火灾探测报警系统”报警回路总线明确为双绞线。注：总线单路、距离短，用平行线可稳定工作，但不能保障受干扰时。

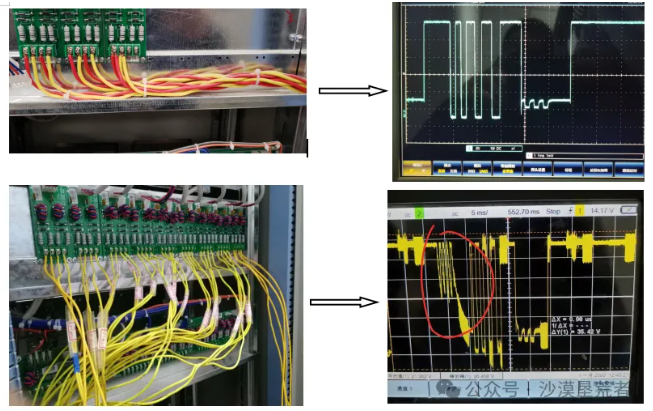

下图为工程中火灾自动报警系统回路总线分别采用双绞线、多芯电缆（平行线）时，对应的回路总线（连接控制器与火灾探测器、手报等系统部件）受到干扰后的信号波形。多路总线间同频干扰、高电压等级（如消防广播AC 110V定压）的干扰，有时再加上动力电的干扰，故回路总线信号较差、很难正确识别。

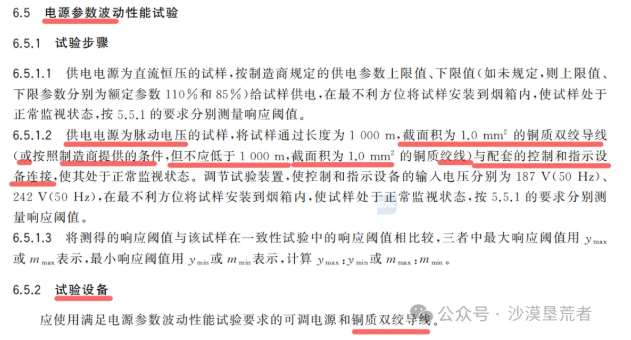

l GB 4715-2024《点型感烟火灾探测器》（2025.5.1实施）

新标的火灾报警系统部件（点型感烟GB 4715-2024、点型感温GB 4716-2024、手报GB 19880-2024等)产品标准中，报警回路总线明确为双绞线。
