青鸟消防:火灾探测器+手报接线图(2024版)
2024-11-14 10:00:30浏览量:1988
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

青鸟消防产品接线图重磅来袭!

本期为大家带来火灾自动报警系统中常规探测报警设备(火灾探测器+手动火灾报警按钮)的接线示意图。

 火灾探测器

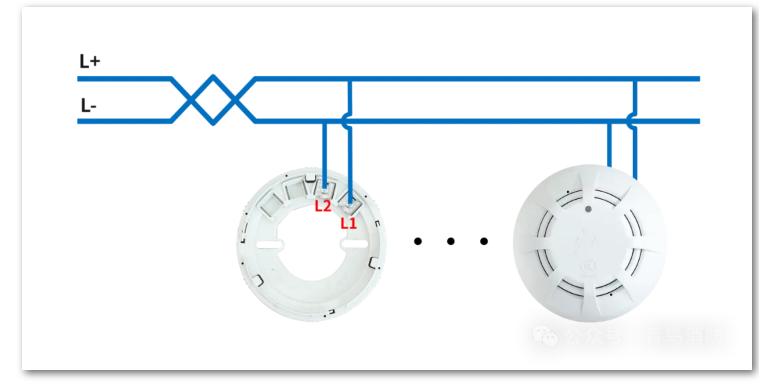

点型光电感烟火灾探测器

JTY-GD-JBF5100A、JTY-GD-JBF5100C

点型感温火灾探测器

JTW-ZD-JBF5110A、JTW-ZD-JBF5110C

JTW-ZD-JBF5110A、JTW-ZD-JBF5110C点型感温火灾探测器接线图

点型复合式感烟感温火灾探测器

JTF-GOM-JBF5000C

JTF-GOM-JBF5000C点型复合式感烟感温火灾探测器接线图

蜂鸣底座JBF-VB4302B

JBF-VB4302B蜂鸣底座接线图

点型家用感烟火灾探测器JBF5102

JBF5102点型家用感烟火灾探测器接线图

点型家用感温火灾探测器JBF5112

JBF5112点型家用感温火灾探测器接线图

线型光束感烟火灾探测器JTY-H-JBF4382C

JTY-H-JBF4382C线型光束感烟火灾探测器二线制接线图

二线

JTY-H-JBF4382C线型光束感烟火灾探测器四线制接线图

四线

 手动火灾报警按钮

手动火灾报警按钮

J-SAP-JBF5121、J-SAP-JBF5121C

J-SAP-JBF5121、J-SAP-JBF5121C手动火灾报警按钮接线图

手动火灾报警按钮

J-SAP-JBF5121-P、J-SAP-JBF5121C-P

J-SAP-JBF5121-P、J-SAP-JBF5121C-P手动火灾报警按钮接线图

手动火灾报警按钮J-SAP-JBF4121B

J-SAP-JBF4121B手动火灾报警按钮接线图

手动火灾报警按钮J-SAP-JBF4121B-P

J-SAP-JBF4121B-P手动火灾报警按钮接线图

图片版权归青鸟消防所有
