相信很多朋友都有这个疑问,消防报警系统中感温探测器的报警温度到底是多少?今天我结合《中华人民共和国国家标准GB4716-2005》了解一下温感的报警温度到底是多少,顺便再了解一些和其他相关知识。
基本常识:升温速率是指单位时间内升高的温度,表示升温速度的快慢,通常单位为“℃/min",即摄氏度/每分钟。
温感的分类

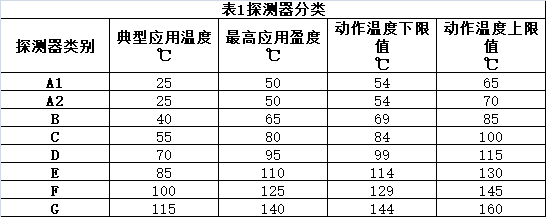

根据GB4716-2005 3.2,探测器应符合表1中划分的A1、A2、B、C、D、E、F和G中的类或多类。
可通过在上述类别符号的后面附加字母S或R的形式(如A1S、BR等),表示S型定温型或R差定温型探测器。
S型 探测器即使对较高升温速率【单位时间内升高的温度】,在达到最小动作温度前,也不能发出火灾报警信号。
R型 探测器具有差温特性,对于高升温速率,即使从低于典型应用温度以下,开始升温也能满足响应时间要求。
小结:通过不同应用温度和报警温度可以划分A1、A2、B、C、D、E、F、G型,结合定温S和差温R特性,可组合为A1R、A2R、A2S等型号温感。A1型温度最低,G型温度最高,字母越靠后,应用温度和报警温度也就越高。
举例分析

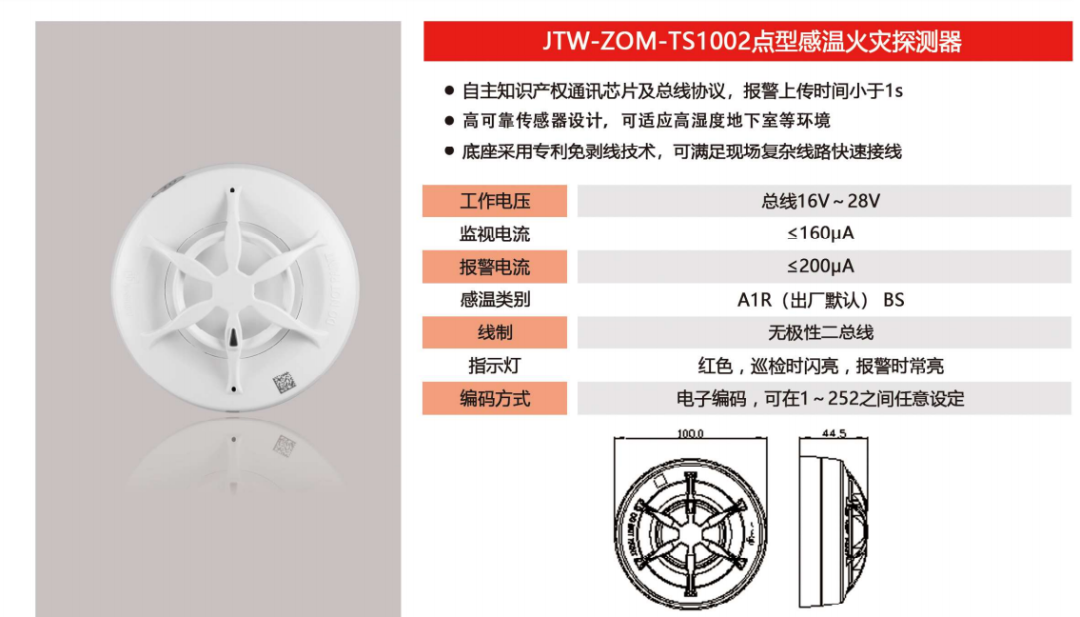

鼎信:JTW-ZOM-TS1002类型出厂默认A1R可调为BS型,因此鼎信温感默认安装应用环境温度为25℃,最高环境温度不超过50℃,报警温度为54℃~65℃,具有差温特性,快速升温可报警。当设置为BS模式时,安装应用环境温度为40℃,最高环境温度不超过65度,报警温度为69℃~85℃,此时不具有差温特性,快速升温不可报警。

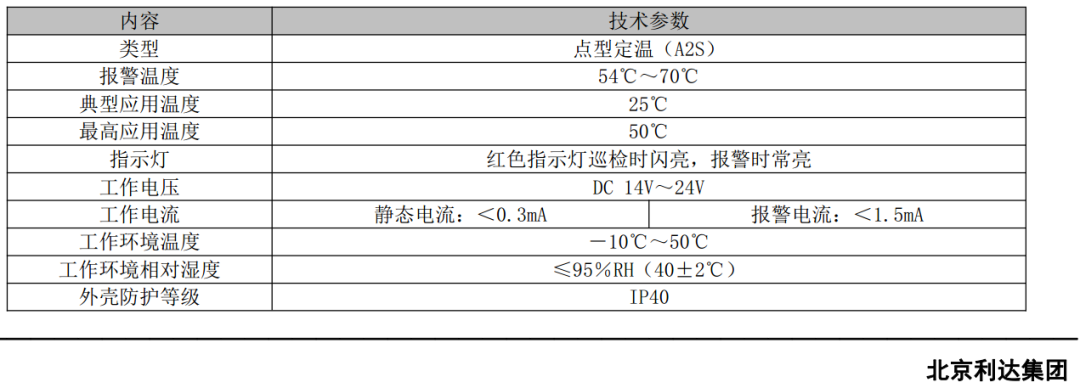

利达:JTW-ZDM-LD3300EN/C类型A2S型,因此利达温感安装应用环境温度为25℃,最高环境温度不超过50℃,报警温度为54℃~70℃,不具有差温特性,快速升温不可报警,当然其也有差定温设备。

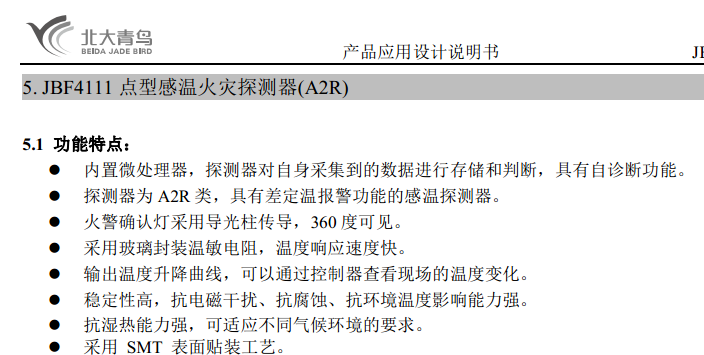

青鸟:JBF4111类型A2R型,因此安装应用环境温度为25℃,最高环境温度不超过50℃,报警温度为54℃~70℃,具有差温特性,快速升温可报警。
小结:
我们可以得出,温感的报警温度是根据温感的分类决定的,我们可通过查看厂家设计手册、产品手册、产品说明书、检验报告等渠道获取产品的类型,从而了解报警温度,市面上消防报警的温感大多为A1、A 2、B型,因此报警温度多为54~85℃之间,其他类温感出现在特殊类的项目上。
扩展知识
1.温度传感器高度

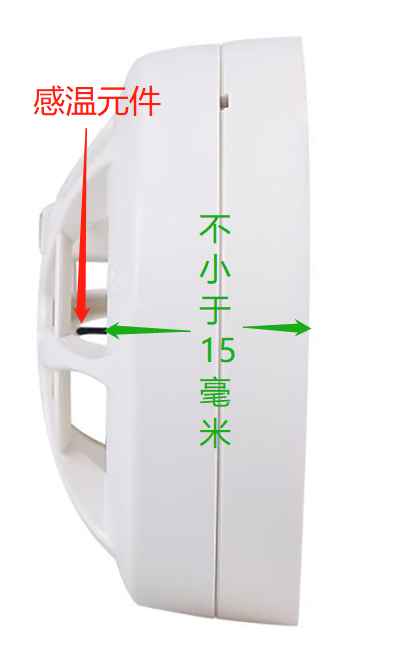

GB4716-2005 3.3明确规定:探测器的感温元件(辅助功能的元件除外)与探测器安装表面的距离不应小于15mm。这个距离是为了防止安装墙高温度干扰,只探测空间温度,避免误报。例如:钢架结构房间在烈日照射下温度较高,可能误报。
2.为什么消防报警温感多为A1、A2、B型?
GB4716-2005 3.4明确规定:A1、A2、B、C和D类探测器应具有红色报警确认灯。当被监视区域温度参数符合报警条件时,探测器报警确认灯应点亮,并保持至报警状态被复位,通过报警确认灯显示探测器其他工作状态时,被显示状态应与火灾报警状态有明显区别。可拆卸探测器的报警确认灯可安装在探头或其底座上。确认灯点亮时在其正前方6m处,光照度不超过5001x的环境条件下应清晰可见。
通过此规定,大家也可以看出消防报警温感,都满足上述要求,结合现场实际应用温度25°,基本可以确定为A1、A2、B型。
3.差温特性到底指什么?
差温特性是指的温感探测的温度持续升温,在规定的范围内会触发报警,简单来说就是,快速的升温但是没到达报警温度可视为温度报警,实现差定温报警提高温度报警的可靠性,具体的规范如下:
GB4716-2005 4.5(常温测试)以25℃起始温度测试以3℃/分钟和20℃/分钟的升温速率,测量的报警时间分别大于7分13秒和1分钟。

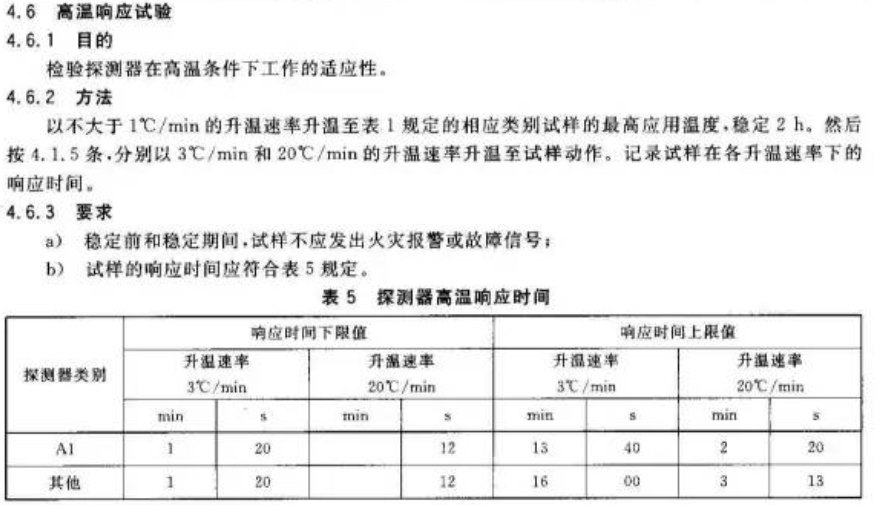

GB4716-2005 4.6(高温测试)以1℃/分钟缓慢升温至表1动作温度上限值,保存2小时,然后以3℃/分钟和20℃/分钟的升温速率,测量的报警时间应满足表5要求。

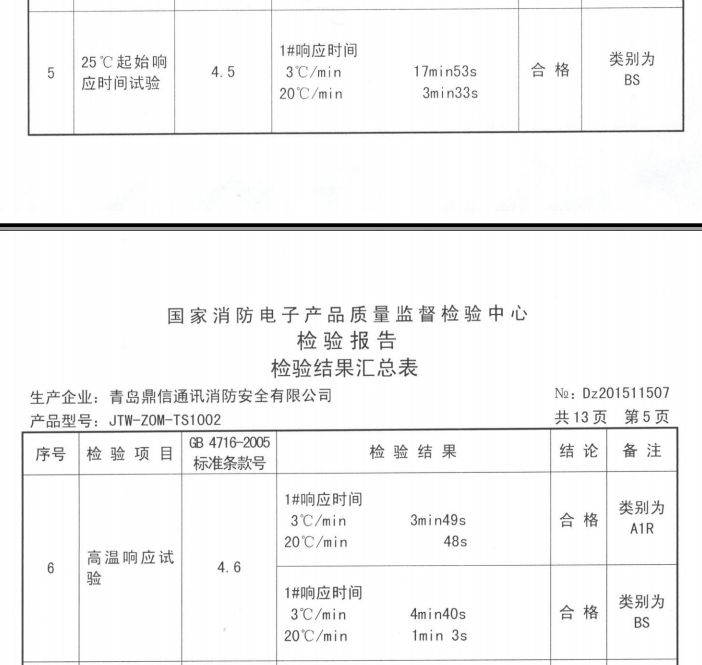

我们以鼎信《JTW-ZOM-TS1002点型感温火灾探测器(P)检验报告》为例了解这方面测试结果:
常温测试,3℃/分钟升温速率报警时间为17分53秒,20℃/分钟升温速率报警时间为3分33秒,满足测量的报警时间分别大于7分13秒和1分钟。
高温测试,3℃/分钟升温速率报警时间为3分49秒,20℃/分钟升温速率报警时间为48秒,满足1分20秒~13分40秒和12秒~2分20秒的区间范围。
值得一提的是,中国消防产品信息网(网址:cccf.com.cn)可查询和下载所有消防报警厂家设备的检验报告和3C认证,着急的时候可以自行下载打印。如果查询不到信息,则产品不合格,注意:隔离模块等部分设备无需送检。
