JK-TX-GSTN7000传输设备/用户信息传输装置设计满足GB 16806-2006《消防联动控制系统》和GB 26875.1-2011《城市消防远程监控系统第1部分：用户信息传输装置》。

设备采用壁挂式安装、模块化设计，具有功能强、易安装、易调试、易维护、配置灵活的特点。系统不仅能接收火灾报警系统的火警、故障、屏蔽等信息，而且能接收到用户的建筑消防设施如消火栓系统、灭火系统、应急广播系统等的运行状态信息。

提供RS232、RS485、RS422、CAN、开关量输入/输出等多种对外接口与外设连接，可通过以太网、无线4G-CAT.1等通讯方式接入到我公司的智慧消防物联网系统中，是智慧消防物联网系统中重要的组成部分。

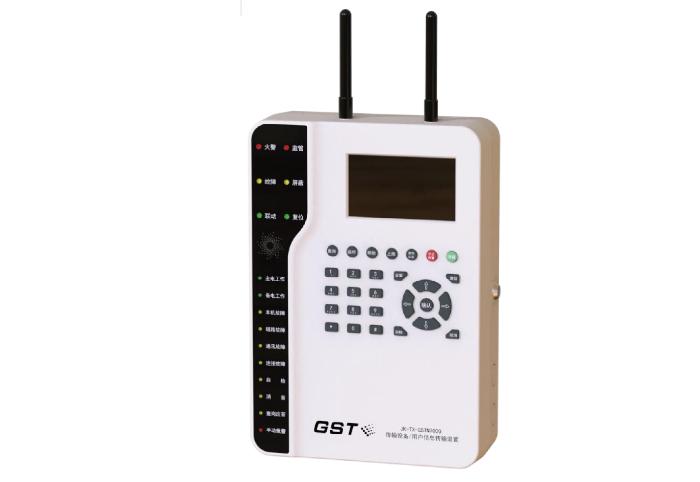

JK-TX-GSTN7000

用户信息传输装置

产品优势

☆结构轻巧，A4纸大小、重量1.5kg

☆ABS阻燃注塑外壳，安全可靠

☆网口、网口+4G两种联网方式*

☆USB具有OTG功能，支持系统升级和历史记录导出

☆TF卡接口支持TF卡系统升级和历史记录导出

☆具有CAN、RS422、RS485等多种通讯方式与外部设备通讯

☆同时支持2组有源信号输入和2组无源信号输入

☆电池容量2000mAh磷酸铁锂电池，能保证产品在正常监视状态下工作10小时以上

☆高性能MPU处理器，Linux操作系统下开发的嵌入式软件数据处理速度更快，操作更流畅

☆支持OTA功能，可以远程在线升级

☆历史记录10万

*4G支持中国移动、中国联通、中国电信三个运营商的TD-LTE、FDD-LTE、TD-SCDMA、CDMA（EVDO、2000）、WCDMA、GSM六种不同的通信模式。

主要技术指标

☆工作电压范围：AC176V-264V

☆最大功耗：＜10W

☆以太网：带宽100Mbps

☆无线CAT1-4G：全网通

☆电池容量：2000mAh

☆外形尺寸：220mm*80mm*300mm

☆重量：＜1.5kg

☆使用环境：0℃～40℃

☆存储环境：-10℃～50℃

☆相对湿度：≤95%，不凝露

☆执行标准：GB 16806-2006、GB 26875.1-2011

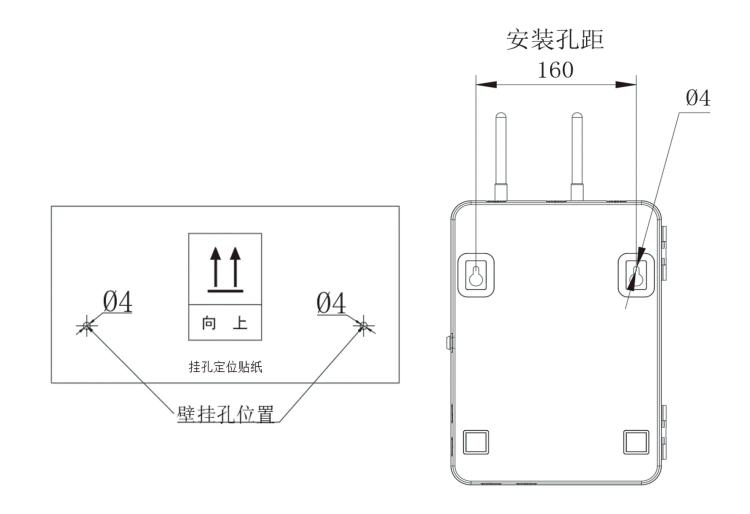

安装说明

☆安装方式为壁挂式

☆通过挂孔定位贴纸定位挂孔位置

☆挂孔螺钉选用φ4或φ3带尼龙胀管自攻螺钉

安装步骤

①将传输设备/用户信息传输装置摆放在墙上需要安装的位置，然后标记上边框、左边框、右边框位置

②将挂孔定位贴纸粘贴在标记的三条线区域内，贴纸三边距三条线之间的距离一致

③根据选用的螺钉使用尼龙胀管直径在挂孔定位贴纸上的两个M4圆圈位置打孔

④在所打孔内装入胀管和螺钉

⑤将传输设备/用户信息传输装置沿着三条线的位置贴在墙上并向上移动7mm左右，待螺钉进入挂孔后向下轻轻拉动产品挂住即可

⑥将4G天线、WiFi天线按标识安装在对应天线位置
