西门子电气火灾产品安装指导
2023-12-15 14:02:19浏览量:2376
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

西门子电气火灾监控系统由电气火灾监控设备、电气火灾监控探测器组成。此文档对电气火灾监控探测器的现场安装做一简要说明,以方便现场人员进行安装操作。

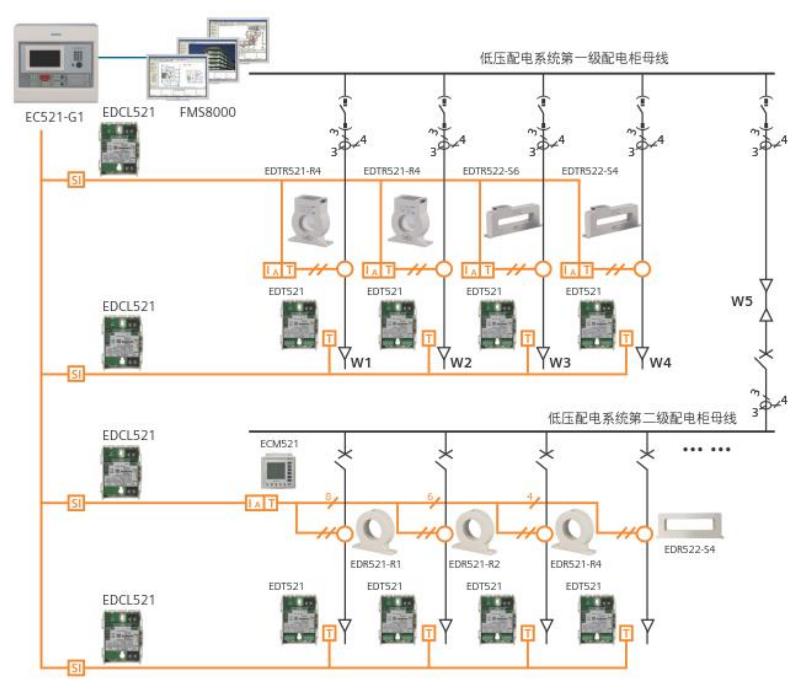

西门子电气火灾监控系统图

一、电气火灾控制器

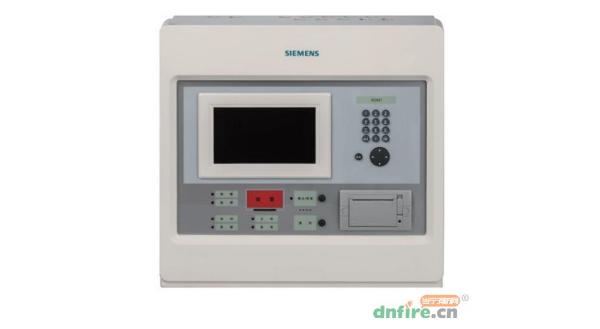

EC521-G1电气火灾监控设备

1、安装

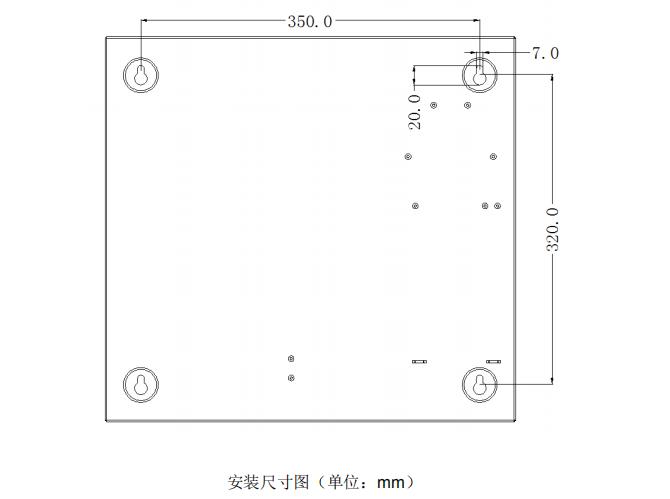

西门子电气火灾监控安装尺寸图

要符合当地相关标准或规范。

1.选择一个洁净干燥的、表面平整、牢固的墙壁。

2.确定安装位置,要使得控制器的前门能自由地打开。

3.在墙上标出4个安装孔的位置。(见上图)

4.在安装孔的位置钻4个孔,并装上膨胀螺栓打入墙内。

5.确定并打通控制器的进线孔,打开敲落空。

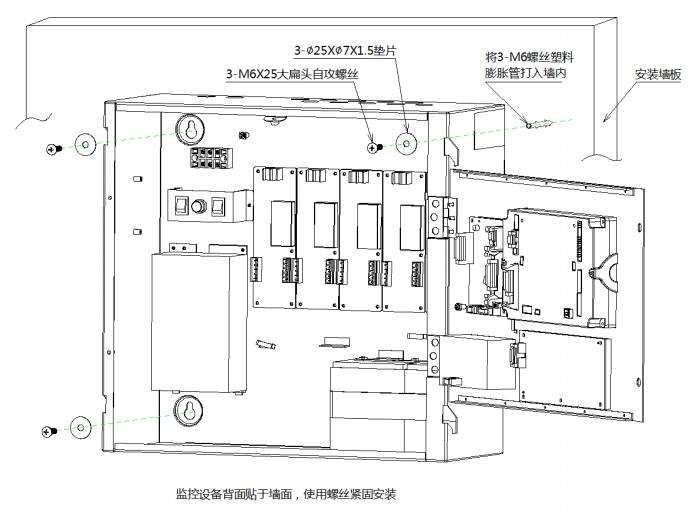

6.将控制器安装孔和膨胀螺栓位置对齐,把M6×25十字大扁头自攻螺丝配上直径25×φ7×1.5垫片将设备拧紧固安装于墙面。(见下图)

西门子EC521-G1电气火灾监控设备

7.将线通过尼龙电线固定头,穿进控制器,

8.将电缆接到端子上。

9.将电池安装到正确的位置。

10.关上前面板,用专用工具锁好。将专用工具放在安全的地方。

二、ECM521-G1组合式电气火灾监控探测器

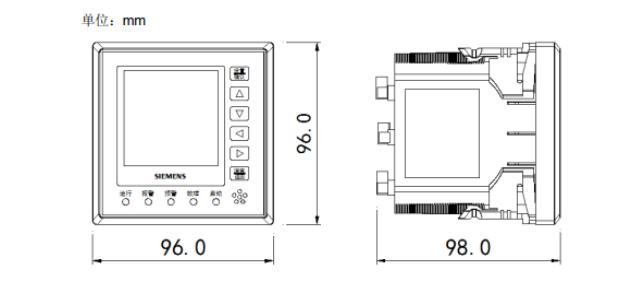

ECM521-G1组合式电气火灾监控探测器

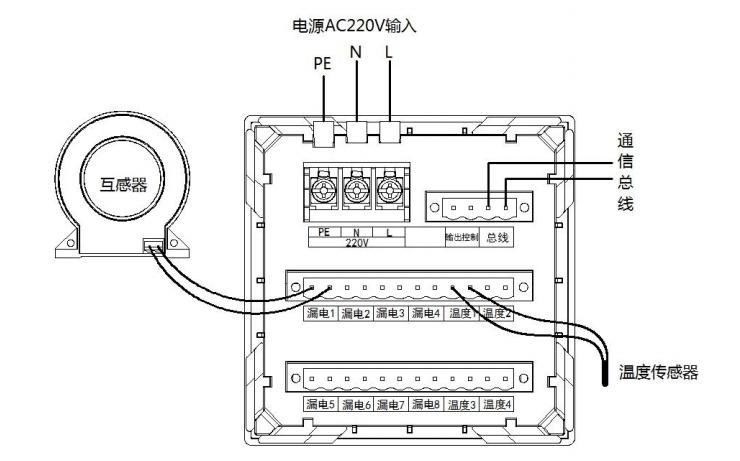

接线图:

ECM521-G1组合式电气火灾监控探测器接线图

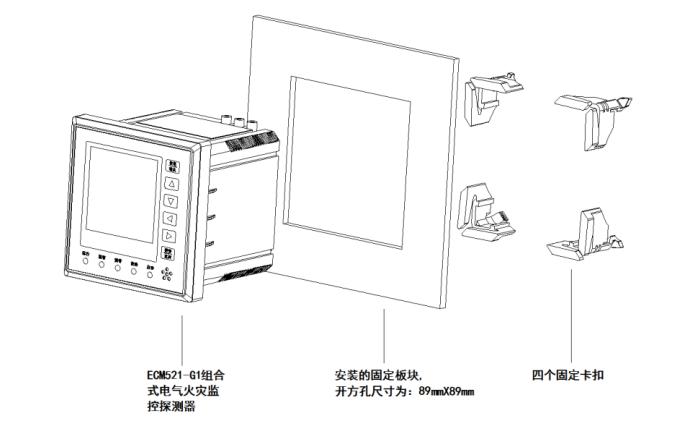

面板安装:

三、EDR521/522剩余电流互感器

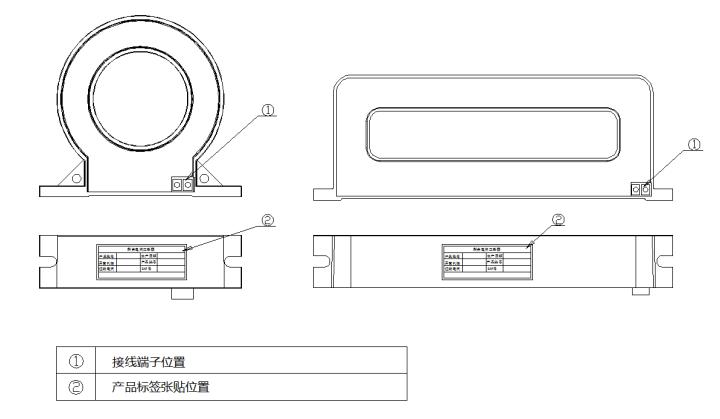

接线图:

EDR521/522剩余电流互感器接线图

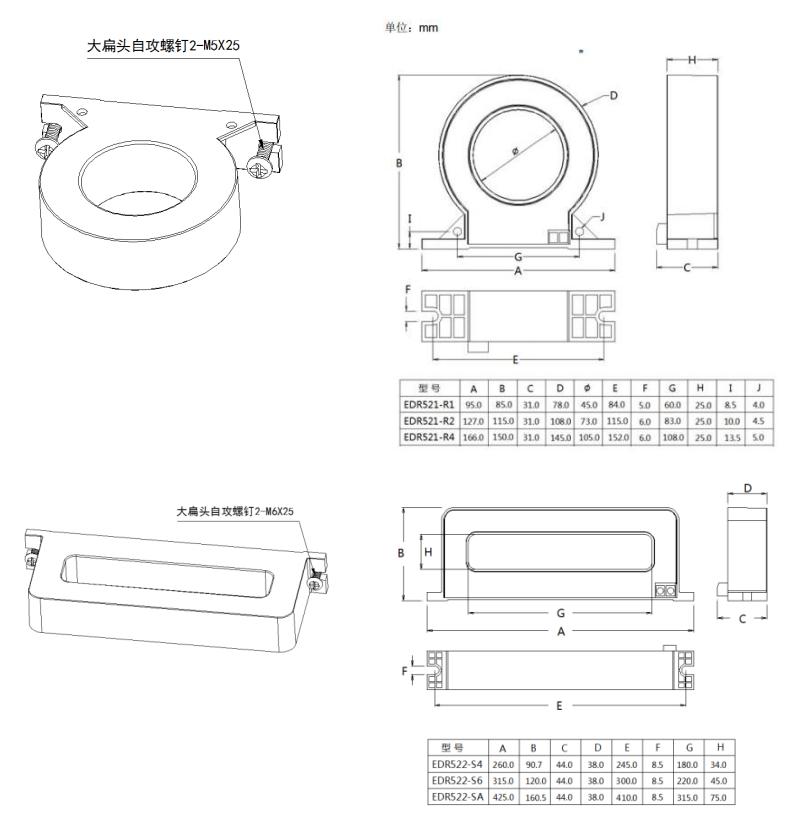

安装尺寸:

EDR521/522剩余电流互感器安装尺寸

四、EDT521测温式电气火灾监控探测器

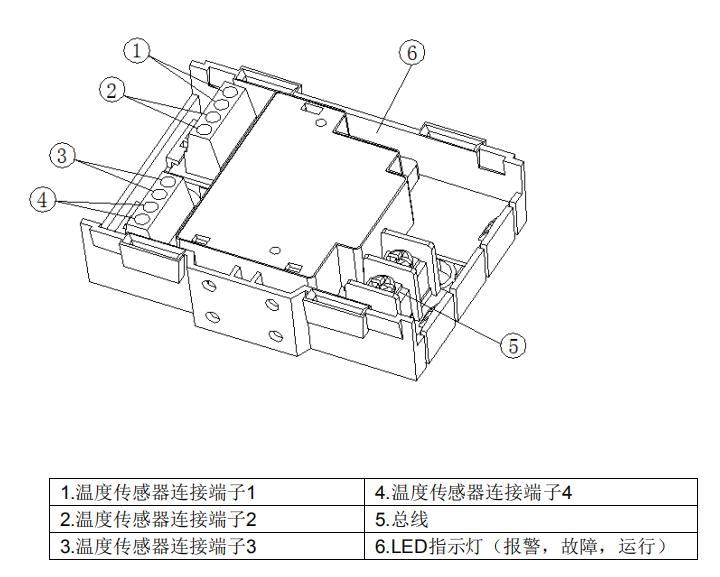

接线:

EDT521测温式电气火灾监控探测器接线

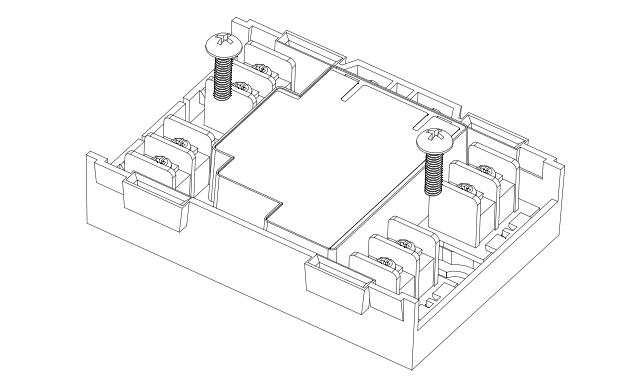

背板安装:

EDT521测温式电气火灾监控探测器背板安装

1.将模块放置在平整的表面上。

2.用2个螺钉(M4)将模块固定。安装孔距离:63.5±1.0mm。

五、EDTR521/2-R/S系列组合式电气火灾监控探测器

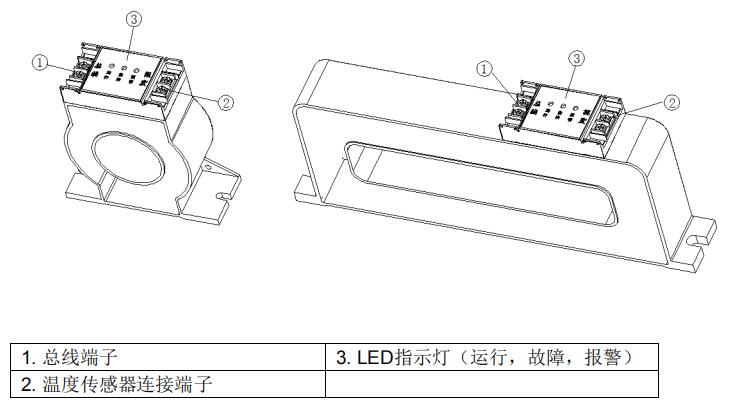

接线图:

EDTR521/2-R/S系列组合式电气火灾监控探测器接线图

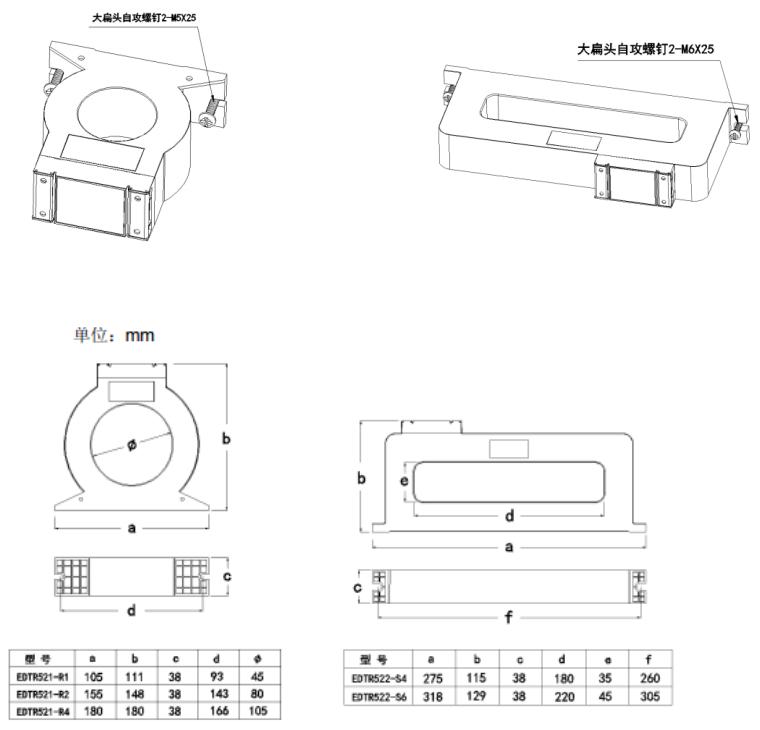

安装尺寸:

EDTR521/2-R/S系列组合式电气火灾监控探测器安装尺寸

六、EDCIO521输入/输出模块

接线图:

EDCIO521输入/输出模块接线图

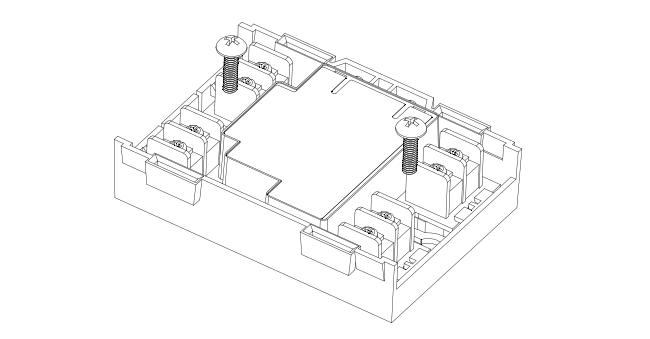

背板安装:

EDCIO521输入/输出模块背板安装

1、将模块放置在平整的表面上。

2、用2个螺钉(M4)将模块固定。安装孔距离:63.5±1.0mm。

七、EDCL521-G1隔离模块

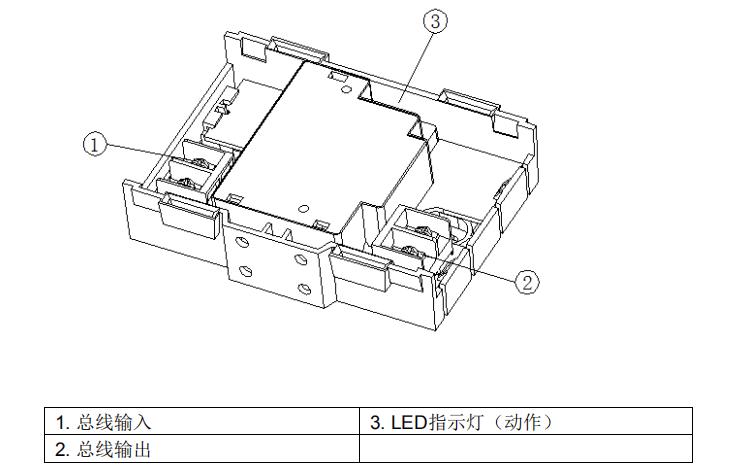

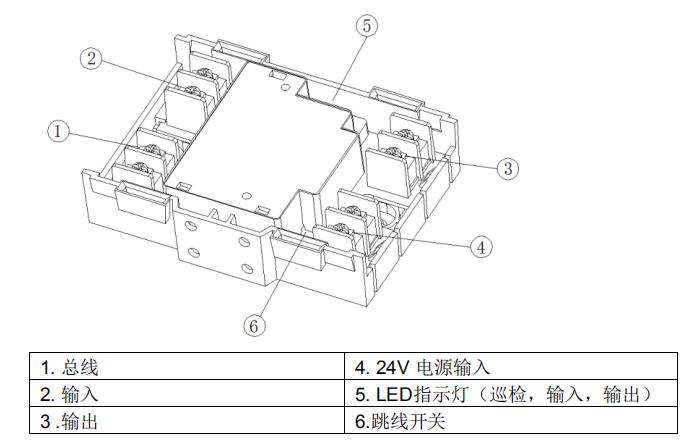

接线图:

EDCL521-G1隔离模块接线说明

背板安装:

EDCIO521输入/输出模块背板安装

1、将模块放置在平整的表面上。

2、用2个螺钉(M4)将模块固定。安装孔距离:63.5±1.0mm。
