西门子FC18/720主机操作
2022-06-27 22:13:38浏览量:25720
[消防产品接线调试等技术交流,请加微信:dnbiaoge]

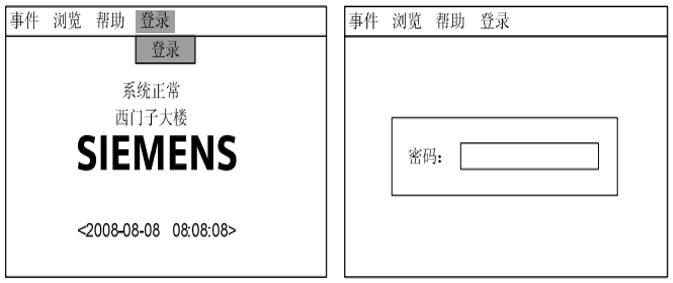

一、登录

1.按“菜单”键显示主菜单。事件菜单显示

2.按“→”键选择“登录”,然后按“OK”键。密码输入窗口弹出。

3.输入相应的2/3级用户密码,按“OK”键。如果输入正确密码,即可登录2/3级。(按“←”可删除错误输入)

西门子FC18/720主机操作

提示:

-默认的二级密码是1234,3级密码是4321,密码可以由调试软件FXS1800进行更改。

-输入密码3次错误,系统自动弹出。

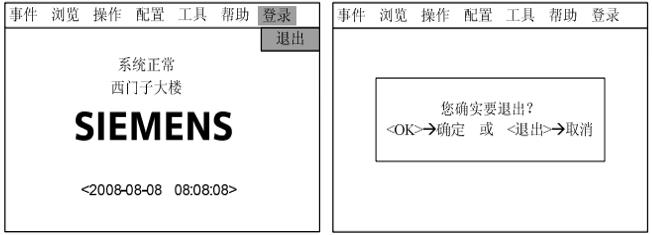

二、退出

有两种退出方式:

·系统自动退出:主机在没有任何操作的情况下,在一定时间过后用户等级自动退出到1级

·使用菜单退出,方法如下

按“菜单”键显示主菜单。事件菜单显示。

按“→”键选择“登录”,然后按“OK”键。退出窗口弹出。

按“OK”键确定退回到一级用户:按“退出”键退出当前界面。

西门子FC18/720主机操作

提示:如果当前用户等级为1级,操作者可直接登录2/3级用户界面,如果当前用户等级为2级(或3级),操作者必须返回到1级用户界面,然后再重新登录到3级(或2级).

三、火警处理

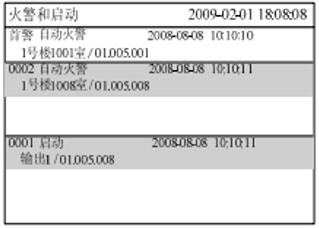

火警状态:

·火警指示灯亮

·液晶显示屏如图所示

·确认/消音指示灯闪烁

·声光控制指示灯亮

·蜂鸣器响

·声光报警器启动

西门子FC18/720主机操作

如何处理:

按“确认/消音”键将蜂鸣器消音:

·如果当前用户是1级用户,系统将自从弹出登录界面,输入2/3级密码后,按“OK”键返回火警窗口,再按“确认/消音”键,此时,

—蜂鸣器消音

—确认/消音指示灯将从闪烁状态变为熄灭

—声光报警器任保持启动状态

按“声光控制”键一次停止声光报警器,指示灯由亮变为灭。再按一次又重新启动声光报警器,指示灯由灭变为亮。如此反复。

找出火警发生地点。

到现场处理火情。

如果火情很紧急,立即打电话报警。如果误报警,按“复位”键即可。

当多个火警同时发生时:

—多个火警信息被显示。

—光标停留再第一条火警信息上,其他火警倒序循环显示。

—通过“↓”/“↑”键查看所有火警信息。

注:火警分为“自动火警”和“手动火警”两类。

四、故障处理

故障状态:

·故障指示灯亮

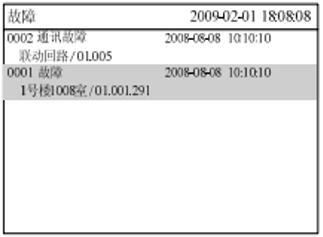

·液晶屏显示如图所示

·确认/消音指示灯闪

·蜂鸣器响

西门子FC18/720主机操作

如何处理:

1.按“确认/消音”键将蜂鸣器消音:

如果当前用户是1级用户,系统将自动弹出登录界面,键入2/3级密码后,按“OK”键返回故障窗口,再按“确认/消音”键。此时,

一蜂鸣器消音

一确认/消音指示灯将从闪烁状态变为灭

如果当前用户是2/3级用户,此时,

一蜂鸣器消音

一确认/消音指示灯将从闪烁状态变为灭

2查看故障发生地点。

3.到现场处理故障。

4.如果能自己解决故,故障解除后,故障事件消失,故障指示灯和确认/消音

指示灯灭。如果您不能解决故障,请拨打当地的西门子公司技术服务中心电话。

提示:

当存在比故障优先级高的事件与故障事件同时发生,故障事件将不会自动地被显示,必须手动进入故隙窗口(参考“实时事件查询”功能),然后才能处理该故障。(回路卡通讯故障>回路卡异常>回路短路>回路接地>回路开路)

五、屏蔽与开放

功能:当有建筑装修、设备枫坏或失效时,需要对其进行屏蔽。当装修或维修完成后,需立即将其开放,使其恢复到正常状态。

注意:一个被屏蔽的设备不会再向控制器发送信息。更换设备时,不能将其屏蔽。

屏蔽操作:

1.按“英单”健进入主菜单

主菜单显示。

西门子FC18/720主机操作

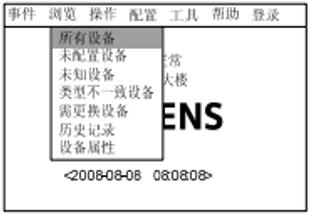

2.按“→”键选择“浏览”子菜单,然后按“↓”键选择需要屏蔽

设备所在的选项,然后按“OK”键,此时可将该设备直接显示在窗口上,便

于查找。

西门子FC18/720主机操作

如果不知道需要屏蔽的设备属于哪种设备类型,选择“所有设备",然后按“OK"键,树状图显示出来,在树状图中通过站、回路、点一层一层向下查找,直到找到需要屏蔽的设备。

西门子FC18/720主机操作

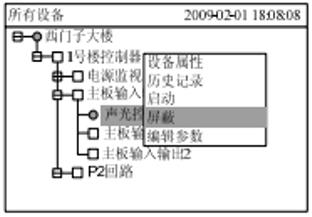

3.按“→"键弹出快捷菜单,然后按“↓"键选择“屏蔽”,再按“OK"键,被选择的设备即被屏蔽,控制器即进入屏蔽状态。

西门子FC18/720主机操作

开放操作:有两种方法

第一种:与上述1-3步相同,只是在第3步的时候选择“开放”,再按“OK"键,

被选择的设备即被开放。

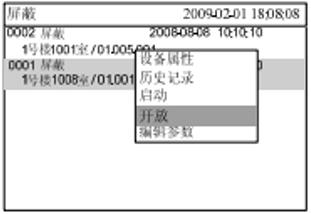

第二种:通过查询屏版实时事件(参考实时信息查询操作),可较快找到被屏蔽的设备,然后按“→”键弹出快捷菜单,再按“↓”键选择"开放”,再按“OK”键,被选择的设备即被开放。

西门子FC18/720主机操作

当所有被屠蔽的设备都被开放后,屏蔽指示灯灭。

六、启动和停止

功能:通过控制器手动启动或停止主板输出、输出模块、联动盘输出、声光控制

等。

启动操作:

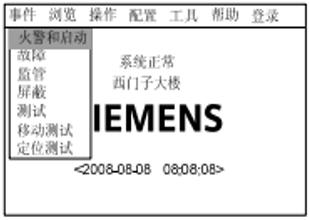

1.按“菜单”键进入主菜单。

主菜单显示。

西门子FC18/720主机操作

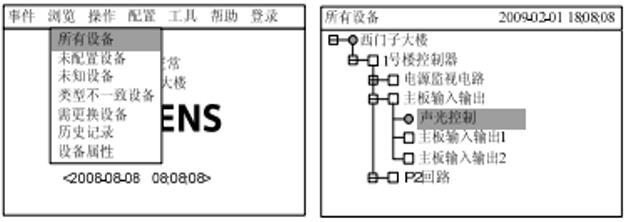

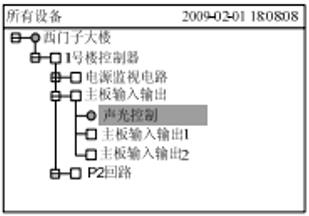

按“→”这选择“浏览”子菜单,然后按“↓”键选择所有设备,然后按“OK”键,树状图显示出来,再树状图中通过站、回路、点一层一层向下查找,直到找到需要启动或停止的设备。

西门子FC18/720主机操作

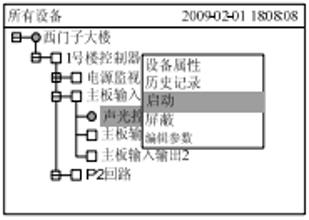

2、按“→"键弹出快捷菜单,然后按"↓"键选择"启动",再按"OK"键,被选择的设备即被启动,控制器即进入启动状态。

西门子FC18/720主机操作

停止操作:有两种方法

第一种,与上达1-3步相同,只是在第3步的时候选择“停止”再按“OK"键,被选择的设备即被停止。

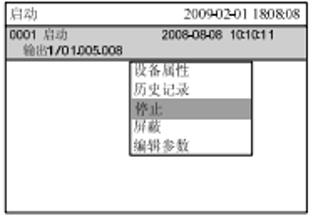

第二种,通过查询自动实时事件(参考实时信息查询操作),可较快找到被启动的设备,然后按“→”键弹出快捷菜单,再按“↓”键选择“停止”,再按“OK”键,被选择的设备即被停止。

当所有被启动的设备都被停止后,按下“复位”键,启动指示灯灭。

西门子FC18/720主机操作

七、打开/关闭打印机

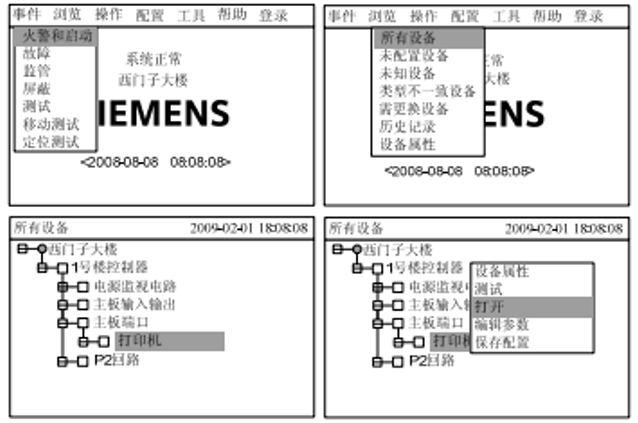

按菜单→浏览→所有设备→找到主板端口→按“OK”展开,

按“→”键打开,再往下找到“打开”。

(关闭的步骤与上面一致)

西门子FC18/720主机操作
