在火灾自动报警与消防联动控制系统中，总线盘与多线盘是常见的核心设备，二者在产品参数、技术特点及应用场景上各具特色。

本篇将深入对比二者的差异，帮助您更全面地了解、选择和应用这些关键产品。

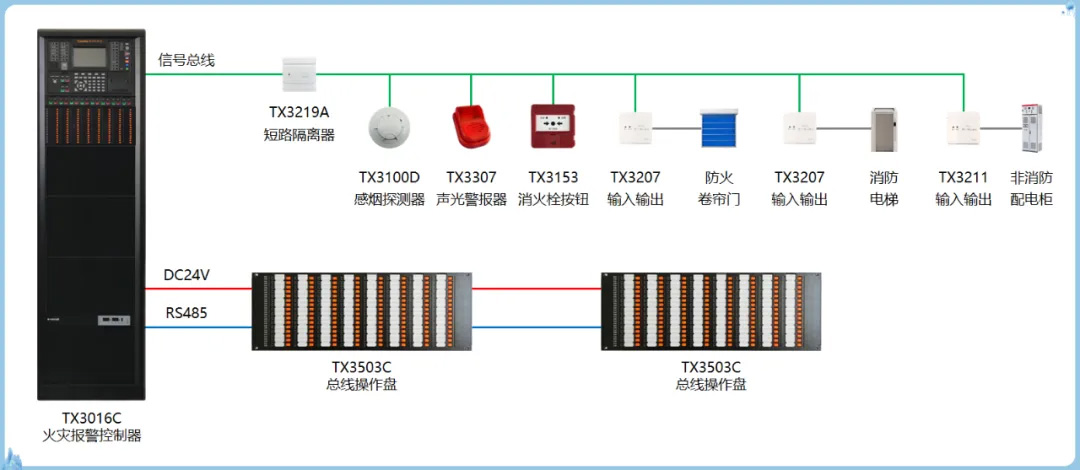

总线控制盘

总线盘：与报警控制器组网，按键可以控制信号总线上登录的设备，可以通过输入输出模块间接性控制现场设备。

常见控制的设备：声光警报器、输出模块、输入输出模块（配接：卷帘门、电梯迫降、切非、防火阀、风口、门禁、挡烟垂壁、开窗机、风机、水泵等）

前端设备通过信号总线登录到火灾报警控制器回路，总线盘通过RS485与火灾报警控制器通讯，互相搭配实现多线盘按键控制现场设备，每一个按键通过设备二次码关联现场设备，按下启动，再按停止，可以1对1控制，也可以1对多控制。

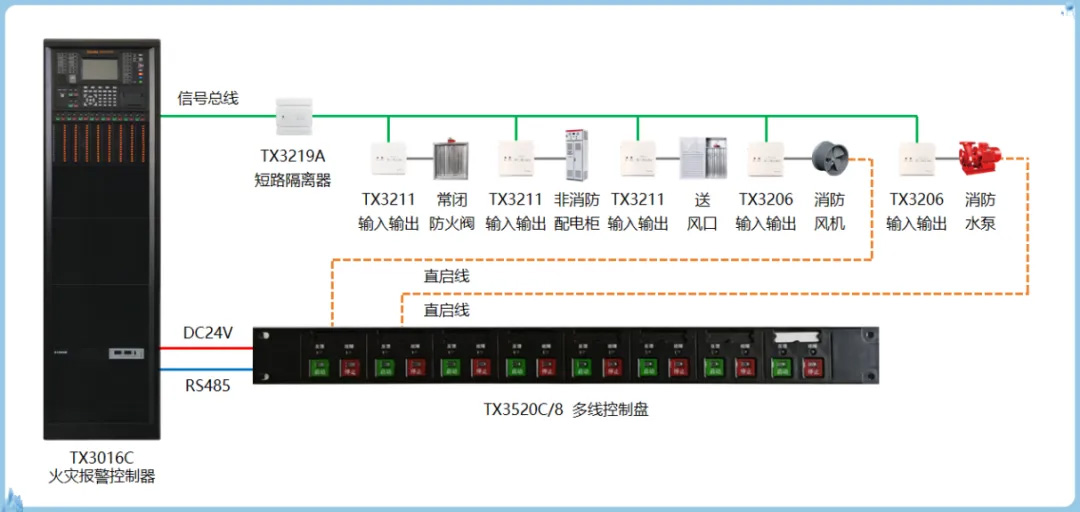

多线控制盘

多线盘：每组按键敷设独立线路，直接与重要的现场设备连接，点对点控制现场设备，又被称为直控盘、手动控制盘。

常见控制设备：消防风机（排烟风机、加压送风机），消防水泵（消火栓泵、喷淋泵）等。

多线盘通过RS485与火灾报警控制器通讯，直接与现场设备敷设直控线路，绿色按键启动，红色按键停止，每1组按键对应控制1台设备（点对点控制）。

设置多种启动方式的原因：为确保关键设备在火灾时能够正常启动，消防系统通常设计多种启动方式，包括总线联动、总线盘、多线盘、现场手动启动和机械应急启动等，以提高系统的容错性。

希望本篇分析对您了解和选择合适的控制盘有所帮助，欢迎点赞、收藏和分享！
